Порвался ремень грм, какие будут последствия. что «реально» делать и как понять?

Обрыв ремня ГРМ и возможные последствия — причины, симптомы, ремонт

В большинстве случаев при обрыве ремня ГРМ раздаётся хлопок и двигатель глохнет, хотя все остальные автомобильные элементы продолжают функционировать нормально. Повторный завод мотора в таком случае чаще всего сопровождается металлическим стуком и легкостью вращения стартером, из за отсутствия компрессии в цилиндрах.

При возникновении первых подозрений следует остановить автомобиль и приподняв капот осмотреть, в каком состоянии находится ремень, если есть такая возможность с быстрым доступом, как правило такой возможности нет.

Причины, по которым гнёт клапана

Можно выделить следующие основные причины:

• Состояние ремня грм (трещины, износ зубьев, ремень перетянут или ослаблен)
• Несоблюдение сроков замены ремня (большой пробег автомобиля).
• Попадание инородного тела (следует проверить правильность установки защитной крышки)

Что происходит в двигателе в момент обрыва ремня

На сегодняшний день чаще всего используются двигатели с 8 и 16 кл. Они отвечают за компрессию цилиндров и за выпуск отработанных газов. Они двигаются из-за распределительно вала, который раскручивается и нажимает на клапан. Рабочий цикл двигателя — это периодически повторяющийся ряд последовательных процессов, протекающих в каждом цилиндре двигателя. Рабочий цикл двигателя происходит за 4 такта или 2 оборота коленчатого вала двигателя. (такие двигатели называются 4х тактные, существуют и 2х тактные, но сейчас в автомобилях не применяются). Такты:

Клапана в нужный момент открываются и закрываются. Привод осуществляется расположенными на распределительном валу кулачками. При вращении кулачек своей выступающей частью нажимает на клапан, в результате чего он открывается. Кл. пружина закрывает его.

Кулачек— составная часть газораспределительного вала (водители называют его распредвал). Распредвал имеет опорные шейки и кулачки. Крутящий момент от коленчатого вала на распредвал передаётся цепью или ремнём грм.

Если при работающем двигателе обрывается приводной ремень, то распредвал перестаёт быть связанным с коленчатым валом. И он может остановиться произвольно в таком положении, при котором какой-нибудь из клапанов будет полностью открыт. В этом случае поршень при движении вверх может столкнуться с клапаном, который в этом случае гнётся. И как следствие, двигателю грозит серьёзный ремонт. Предстоит разбор мотора, необходимо заменить клапана, а в некоторых случаях может пострадать и «Голова» блока, причём так, что потребуется полная её замена.

На каких машинах гнёт клапана

На большинстве автомобиле при обрыве ремня грм возникает проблема загиба клапанов

Неважно даже работает ли мотор на холостых оборотах или идёт по трассе. Все равно из они могут погнуться

Важно именно насколько провернуло шестерёнку при обрыве ремня. Загиб может произойти на 8, 16 и 20 кл. моторах, на дизелях и бензиновых двигателях, малолитражках и автомобилях с большим рабочим объёмом. Поэтому очень важно своевременно производить замену ремня газораспределительного механизма. Но обрыв грм не всегда приводит к загибанию.

На каких машинах не гнёт клапана

На некоторых двигателях имеется небольшая защита – проточки, представляющие небольшие выемки. Данные проточки установлены для того, чтобы при высоких оборотах поршень не догнал закрывающийся клапан. Но при разрыве ремня грм они также помогают уменьшить негативные последствия, а в некоторых случаях совсем не гнёт клапана.

Иногда автовладельцы вытачивают их самостоятельно, но это не всегда правильно. Так как наличие данных выемок ведёт к снижению двигателя, увеличению расхода топлива, и содержания окислов азота в отработавших газов. Многие автокомпании сейчас отказались от подобной защиты.

Самым надёжным методом борьбы с загибанием клапанов является своевременная замена ремня

Что будет, какие последствия подстерегают?

Знаете, иногда вы можете выйти «сухими из воды», то есть не понести никакого урона. Просто ставите новый, настраиваете авто и все – поехали дальше! А вот иногда вы попадаете на очень дорогостоящий ремонт.

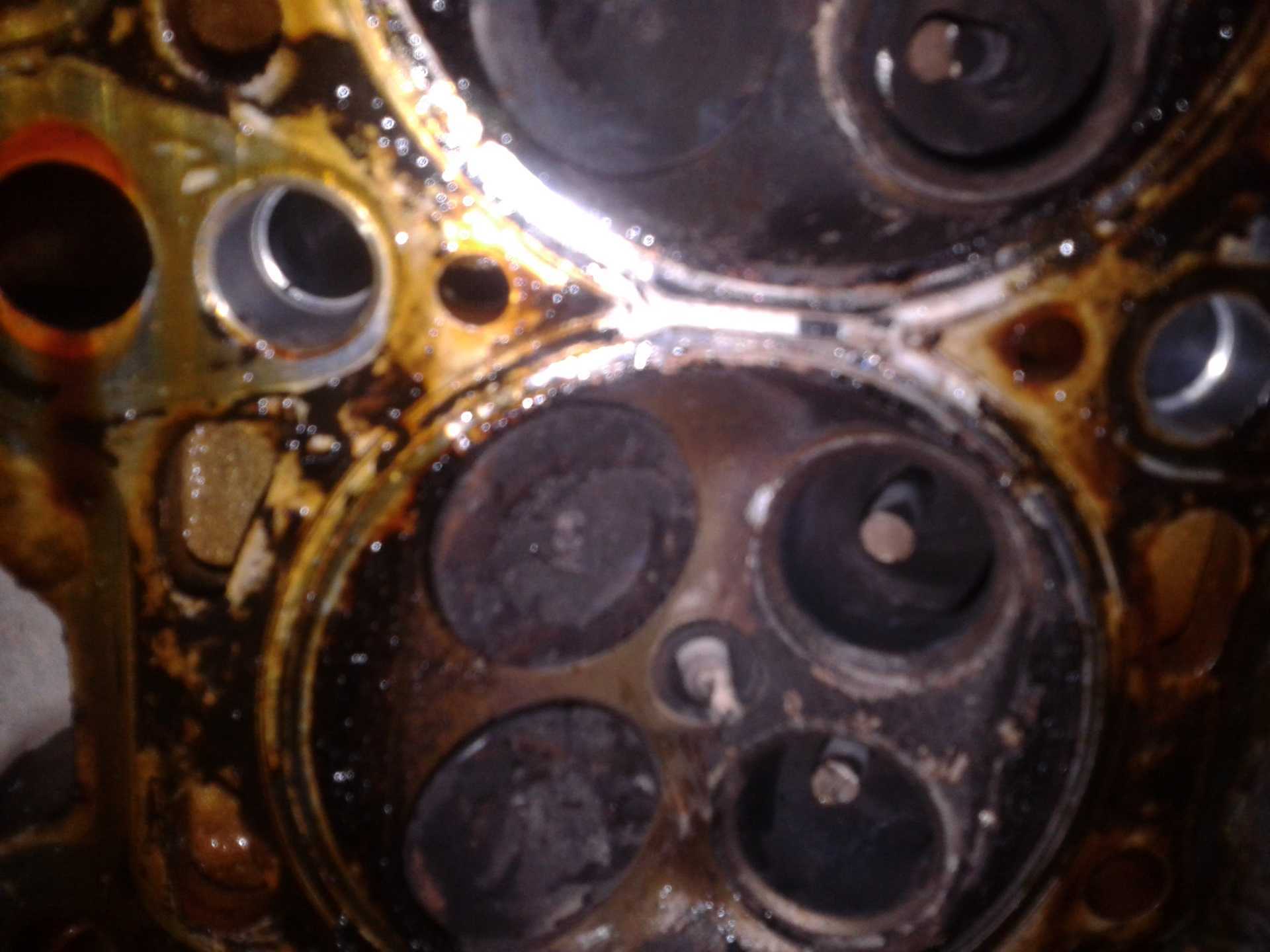

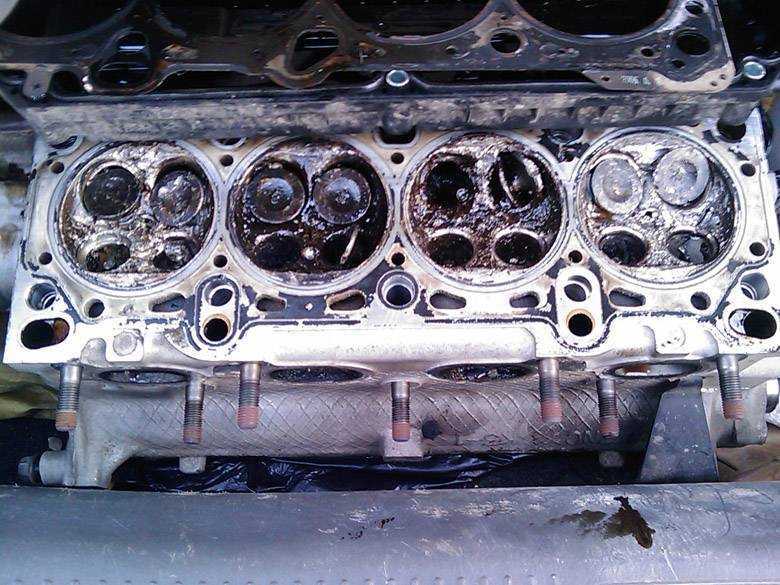

При порыве ремня ГРМ страдают в основном клапана — если «утрировать картину», то получается — что верхний распределительный вал не работает по причине обрыва, клапана застыли в одном положении, а вот коленчатый вал толкает поршень вверх – тут то они и встречаются поршень и клапан, и страдает слабое звено – очень часто гнет клапана.

Реже, но опять же бывает – ломает пастель распредвала, или пробивает верхнюю часть поршня.

Это очень неблагоприятный расклад, как минимум нужно менять клапана, а это – разбирать двигатель – покупать новую прокладку, клапана – правильно притирать и т.д. НА некоторых иномарках ремонт доходит до 30 000 рублей. А вот если пострадала пастель и поршни, то это еще дороже.

«Но постойте» — скажите вы, а как же «сухими из воды»?

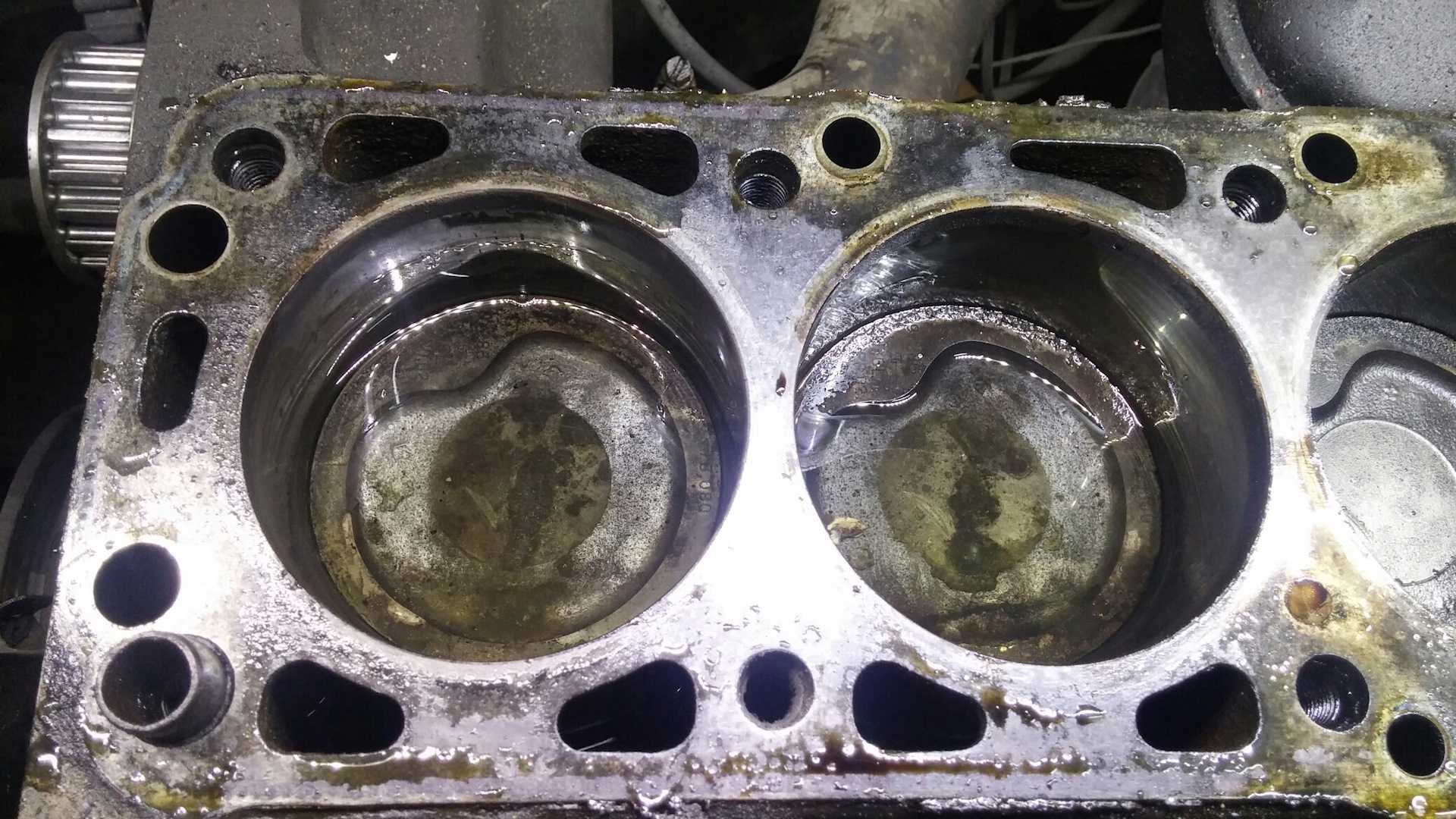

Да такое также бывает – многие производители в верхней части поршня делают специальные углубления. Суть такова – при обрыве поршень идет вверх – клапан на месте – но при достижении поршнем верхней точки он проваливается в ямку и никакого «замятия» не происходит. Вам просто достаточно одеть новый ремень выставить метки и запустить двигатель. ВСЕ!

«Просто замечательно» — скажите вы. Но почему так не делать всем производителям?

Опять же просто – если утрировать, углубления не особо хорошо влияют на сжатие топливной смеси, а это значит — вы будете терять мощность, за которую так борются сейчас все производители. Поэтому и ставят поршни с прямой верхней частью! Не очень удобно! НО помните, производители закладывают ресурс всех деталей, поэтому если у вас написано менять ремень в 100 000 км, это значит, он не оборвется в 100 200 км, он прослужит еще долго, только вот зачем так рисковать? Меняйте, как написано — проблем не будет.

Ремень ГРМ — его роль в двигателе

• Система газораспределения является одной из наиболее важных систем, которая имеет решающее значение для работы двигателя. Какова его роль?
• Контролирует подачу свежего воздуха в отдельные баллоны (когда начинается и заканчивается подача, а также его продолжительность) путем открытия и закрытия впускных клапанов;
• Контролирует процесс удаления выхлопных газов из отдельных цилиндров, открывая и закрывая выпускные клапаны.
• Работа системы газораспределения должна быть тесно синхронизирована с работой коленчатого вала и точным положением поршней в отдельных цилиндрах в определенный период времени.

В одном из самых популярных решений, используемых в современных двигателях, впускные и выпускные клапаны открываются и закрываются при воздействии кулачков на распределительный вал (или на распределительные валы, если их два). Кулачки воздействуют на клапаны через стеклянные толкатели или рычаги клапанов.

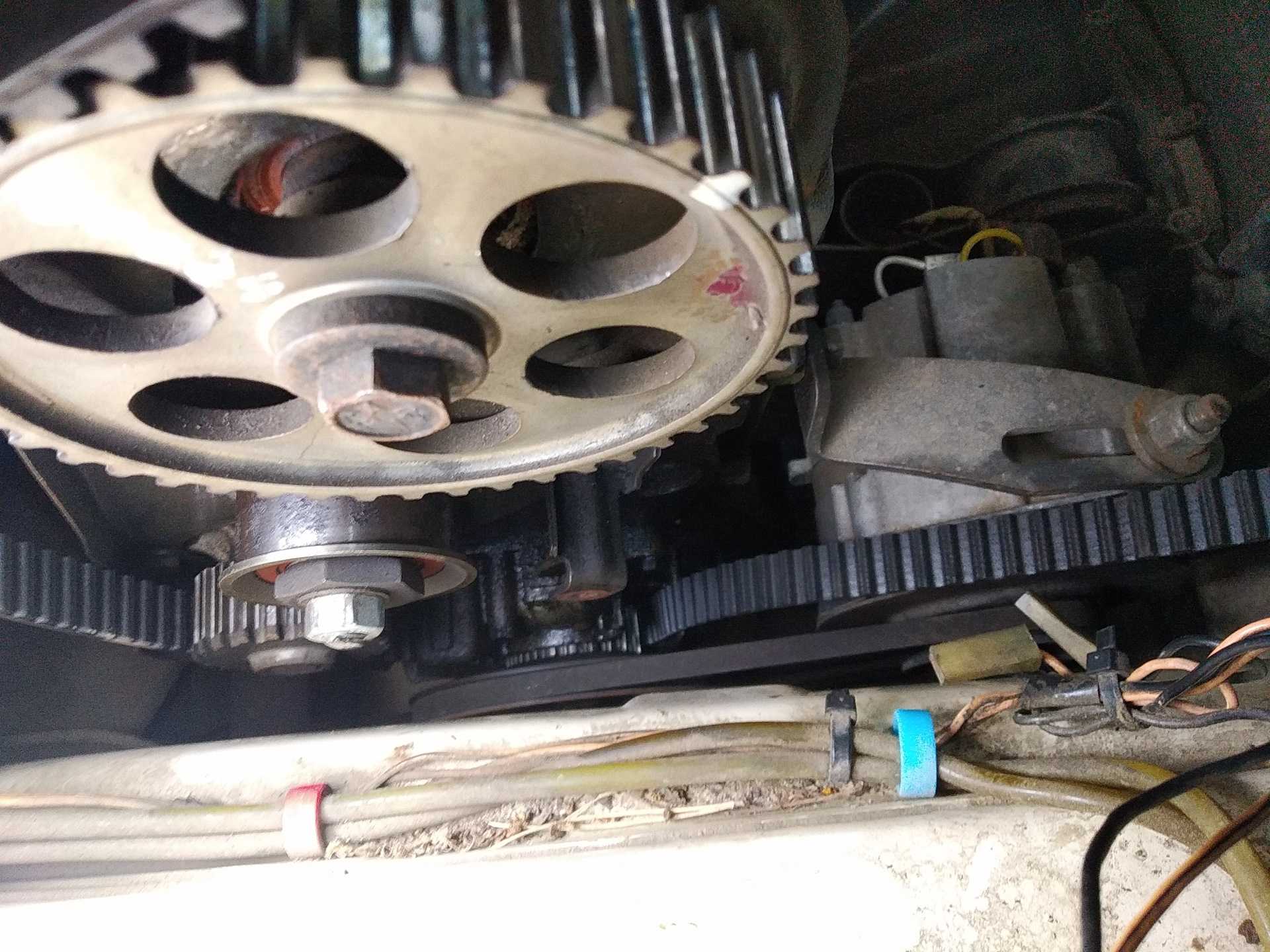

Для чего нужен ремень ГРМ? Он передает привод от шестерни, установленной на коленчатом валу, на шестерню, установленную на распределительном валу (или на двух отдельных передачах, если используются два распределительных вала).

Почему используются шестерни? Как мы упоминали ранее, все работы по синхронизации должны быть идеально синхронизированы с движениями поршней. Именно поэтому ремень имеет специальные зубцы

При установке нового ремня ГРМ крайне важно установить и заблокировать все шестерни (коленчатый вал и распределительные валы) в соответствии с маркировкой (характеристиками) на корпусе двигателя

Что произойдет, если колеса будут двигаться во время сборки? Система газораспределения будет работать неправильно, что вызовет проблемы с запуском силового агрегата, а также с его правильной работой (двигатель может быть явно слабее). В крайних случаях двигатель может быть поврежден.

Ремень ГРМ должен иметь достаточное натяжение во время работы. Кроме того, используются дополнительные направляющие элементы, называемые роликами.

Помимо передачи привода на распределительные валы, ремень ГРМ также приводит в движение вспомогательные устройства, которые оказывают огромное влияние на правильное функционирование двигателя. Это насос охлаждающей жидкости (ключевой элемент системы охлаждения, обеспечивающий движение охлаждающей жидкости), а также масляный насос (ключевой элемент системы смазки, обеспечивающий давление моторного масла).

Ремень ГРМ является расходным материалом с ограниченной долговечностью. Каждый производитель автомобилей, который использует ремень ГРМ, определяет свой максимальный срок службы. Он делает это несколькими способами.

• Изготовитель указывает максимальный пробег, после которого ремень должен быть заменен (например, первая замена после 120 000 км, каждый последующий каждые 60 000 км) или максимальный период времени, после которого ремень должен быть заменен (например, каждые 5 лет). Заменяется в зависимости от того, что наступит первым (автомобиль будет проезжать пробег, указанный производителем, или время, установленное производителем).
• Изготовитель определяет пробег, после которого ремень должен проверяться во время обслуживания (например, каждые 30 000 км) и заменяться в случае повреждения. В этом случае также устанавливается предел, после которого ремень должен быть заменен (например, каждые 5 лет).

Ремень также должен быть заменен при установке нового насоса охлаждающей жидкости, нового масляного насоса, масла или других  жидкостей. Ремни, снятые для любого ремонта, не устанавливаются заново. Использованные ремни от разборки никогда не используются, выбираются только новые в соответствии с рекомендациями производителя автомобиля.

Стоит также послушать рекомендации механиков для некоторых моделей автомобилей. Во многих случаях механики советуют сократить интервал замены ремня ГРМ до половины рекомендаций производителя.

2 Замена ГРМ и цепи

Так как замена ГРМ работа длительная и дорогостоящая, то водители стараются оттягивать момент поездки в автосервис. Влияют на их решение и советы на форумах, где некоторые горе-автолюбители советуют не верить регламенту замены ГРМ от завода-изготовителя, утверждая, что ремень прослужит намного дольше заявленного.

Для каждой модели свой регламент замены ремней. Чаще всего её рекомендуют производить через 60 тыс. км или каждые 3–4 года (что наступит в первую очередь). Будьте осторожнее при покупке неоригинальных запчастей, замену таких лучше производить раньше 60 тысяч.

Рекомендации по замене цепи не такие строгие – можно смело ездить до 150 тыс. км

При замене особое внимание уделяется натяжению цепи, состоянию натяжителя и успокоителя цепи

Что происходит с двигателем при разрыве ремня

Во время работы автомобиля поршни двигателя движутся в определённом направлении. Поршень движется вниз при такте впуска, а во время такта выпуска поднимается. В момент нахождения блока цилиндров в верхней точке, каждый клапан должен быть закрыт.

Когда полотно ГРМ порвано, клапан перестаёт вращаться и останавливается. Однако коленвал вращается и к открытым клапанам направляются поршни. После их встречи детали гнутся и приходят в негодность. Независимо от того, находится ли автомобиль на холостом ходу или на передаче – вероятность того, что поршни будут стучать по клапанам и выгибать их достаточно велика.

Но все же чем выше обороты, тем хуже вероятные последствия. Кроме того, что клапаны будут испорчены, могут пострадать поршни, лопнуть направляющие втулки.

Кто должен менять ремень ГРМ

Стоит отметить, что ремень механизма газораспределения относится к группе расходников и не подлежит восстановлению. Несомненно, в нашей стране есть масса умельцев, которые способны вернуть к жизни любое устройство, однако это требует большого опыта и огромного объема специальных навыков и знаний. Даже восстановленный ремень газораспределительного механизма послужит лишь для того, чтобы добраться до ближайшего СТО. Поэтому не стоит тратить свои нервы и время на тщательные попытки привести разорванный ремень газораспределительного механизма в рабочее состояние. Наиболее лучший вариант — обращение к услугам квалифицированных специалистов, которые быстро и качественно заменят устройство, вышедшее из строя.

Что делать, чтобы клапана не погнуло при обрыве грм

Для того чтобы клапана не загнуло необходимо следить за состоянием ремня ГРМ. Необходимо менять его по срокам, указанным в сервисной книжке (приблизительно 60–70 тыс. км.) . Но также необходимо периодически производить визуальный осмотр ремня, даже если срок замены не подошёл. Довольно часто ремень рвётся сразу после его установки через 1000–2000 км. Это происходит в том случае, если работы по его замене произведены недоброкачественно.

Периодически снимайте кожух и проверяйте ремень. Осматривайте его с внешней стороны, проверьте рёбра ремня и наличие микротрещин. А также он должен быть не сильно зажат. Такие осмотры проводите время от времени. Как только увидите признаки износа на ремне — это значит пришло время его заменить.

Почему на одних машинах гнет клапана, а на других — нет?

Сколько раз спорили владельцы о том, гнет или не гнет клапана при обрыве ремня ГРМ. На одной и той же модели, с одинаковым двигателем, их может ломать при обрыве или остаться целыми. Все дело в поршнях.

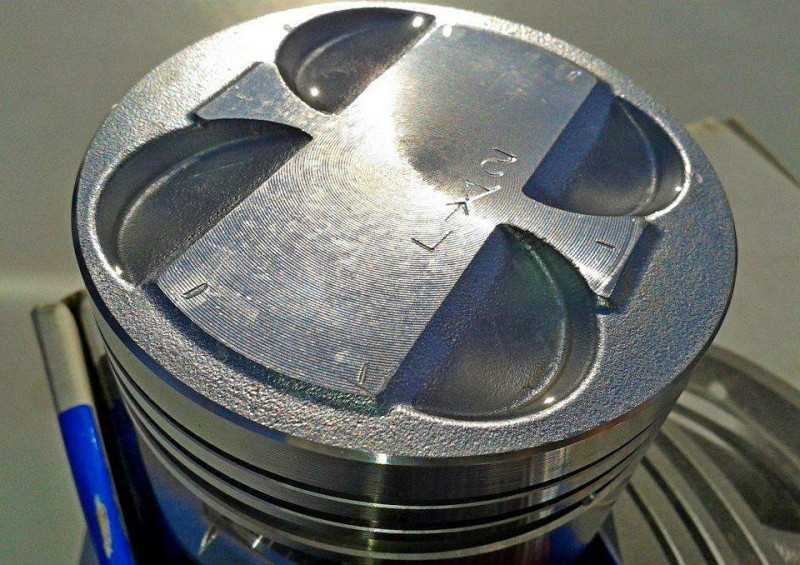

Так выглядит Приоровский поршень, который не гнет клапана

Как видите, днище может иметь выемку. Последняя может быть отельной под каждый клапан, либо единой (одно углубление по контуру). Такие поршни устанавливались на ВАЗовские моторы, а также встречались на корейцах и японцах. Сейчас, увы, такой поршневой не встретить…

А все потому, что выемки влияют на КПД двигателя. При равных раскладах такой мотор будет выдавать меньше мощности и есть больше топлива.

Как следить за ремнем ГРМ

Ремень механизма газораспределения должен быть натянут правильно. Существует масса пособий, которые доступно объясняют, как это правильно сделать. Для автомобилей с автоматическим натяжителем достаточно актуален вопрос его корректной работы. Чаще всего, в результате его неполадок, ремень бывает натянут слишком слабо. Однако не всегда дефекты натяжителя имеют естественные причины — довольно популярные его поломки, как результат низкой квалификации мастеров СТО.

Важное условие корректной работы ремня — легкость вращения валов. Если в процессе замены ремня газораспределительного механизма вы заметили, что один из валов заклинивает, то, в первую очередь, необходимо устранить причину этого, иначе новый ремень долго не прослужит

Не менее важно следить за утечками масла. Если смазочный материал попадет на ремень ГРМ, следует устранить протечку и промыть его, а еще лучше заменить его на новый.

Также не забывайте о самом простом правиле — ремень следует всегда держать в чистоте. В противном случае он будет очень часто рваться.

Комплектации автомобиля

Семейство «Лада Калина» было создано на платформе ВАЗ 2108. От прародителя новой модели досталась значительно переработанная ходовая часть, а также схема расположения силового агрегата и трансмиссии. В экстерьере полностью исчезли угловатые формы, в целом его можно было назвать современным и располагающим. Из салона удалили все жесткие пластиковые детали. Панели стали мягкими и теплыми, особенно это было заметно в машинах 2010-2013 годов выпуска. В целом описание всех изменений, которые претерпела материнская платформа, может занять несколько страниц, поэтому отметим главное: автомобиль стал удобнее и безопаснее Лады Самары в разы.

С самого начала производства универсал предлагался в 2 комплектациях:

Первая комплектация имела следующий набор бесплатных опций.

1. Регулируемая рулевая колонка.
2. Центральный замок.
3. Электростеклоподъемники передних дверей.
4. Бортовой компьютер.
5. 14-дюймовые диски.
6. Электроусилитель рулевого управления (только в пакете 11173-140-40).

Люксовая версия, кроме всего вышеописанного, дополнительно оснащалась кондиционером и антиблокировочной системой торможения (ABS).

Презентация автомобиля на заводе

Стоимость топовой версии без ABS в 2013 году составляла 360 000 рублей. За дополнительную плату можно было установить передние подушки безопасности, противотуманки и подогрев передних сидений. Цена такого пакета опций составляла от 25 000 рублей.

С 2007 года на Ладу Калину устанавливались 2 бензиновых атмосферных двигателя:

• ВАЗ 21114 — 1,6-литровый, 8-клапанный, 81-сильный;
• ВАЗ 11194 — 1,4-литровый, 16-клапанный, 89-сильный.

Порвался ремень ГРМ, какие будут последствия. Что «реально» делать и как понять?

Про ремень ГРМ, очень много вопросов. Первый по популярности это – порвался что делать, какие могут быть последствия. Куда бежать? Двигателю хана? В основном пишут начинающие автомобилисты, когда машина встает колом и никуда не двигается. Завести ее невозможно, а зачастую это вообще не рекомендуется при обрыве, в общем у водителя паника. Сегодня я постараюсь описать план действий — как диагностики, так и устранения этой неисправности. И знаете иногда можно влететь на приличный ремонт! Так что читаем и вникаем …

Надеюсь не нужно объяснить — что такое ремень ГРМ? Ну хорошо — если коротко, то он соединяет валы двигателя — коленчатый вал и распределительный вал в определенной последовательности — чтобы при движении поршней вверх или вниз, открывались или закрывались только нужные клапана. Таким образом, создается давление внутри цилиндров нужное для воспламенения топливной смеси

Без ремня не было бы работы мотора – это состоявшийся факт, это очень важное звено в строении мотора. Теперь давайте поговорим, почему может быть обрыв

3 На каких автомобилях не гнутся клапаны?

Специальные выемки на поршнях двигателя позволяют им не сталкиваться с клапанами при обрыве ГРМ. Поэтому владельцам таких автомобилей не стоит беспокоиться о серьёзных поломках. А каких – расскажем ниже.

АвтоВАЗ

На модели «Самара» (ВАЗ 2108–21099), которые в настоящее время сняты с производства, двигатели с обозначением ВАЗ 21081, 2108, 21091 не повреждают клапаны при обрыве ГРМ.

На моделях десятого семейства – ВАЗ 2110–2112 общими маркировками двигателей, которые не гнут клапаны, являются ВАЗ-2110 8 кл, 2112 и 21124.

В «Самара-2», к которым относятся ВАЗ 2113–2115, моторы 2111 и 21124 тоже относятся к безрисковым.

«Ладе Гранте» и «Ладе Калине» не угрожает опасность с двигателем версии 11183.

«Ауди», «Фольксваген», «Шкода» с двигателем VАG

Обезопасены от деформирования клапанов автомобили с мотором VАG с характеристиками 1,6 ЕZ, 1,8 – с маркировкой RР, ААМ, РF, РL, АGU, ЕV, АВS, а также 2,0 2Е, JS.

«БМВ», «Опель»

Марка	Маркировка мотора
«БМВ»	N46, Н46 с 4-х цилиндровым бензиновым двигателем.
«Опель»	13S, 13N/NВ, 16SН, С16NZ, 16SV, X16SZ, X16SZR, 18Е, С18NZ, 18SЕН, 20SЕН, С20NЕ, Х20SЕ. Кадет 1,3, 1,6, 1,8, 2,0 л 8 кл.

Во французских «Пежо» со следующими моторами клапаны не деформируются, но обламываются рокера:

• 607 2,2 hdi 133 л. с. – машина глохнет без посторонних сомнительных звуков;
• Вохеr 4 НV, 4 НY.

Владельцам автомобилей американской марки Fоrd с моторами zеtеk 2,0 л и Siеrrа 2,0 СL ОНС 8 кл. не стоит переживать за клапаны в чрезвычайной ситуации с ГРМ.

Китайцы: «Джили», «Лифан»

Марка	Модель и/или маркировка двигателя
«Джили»	СК/МК 1.5 5А-FЕ, МК 1,6 4А-FУ, FС 1,8 7A-FЕ, LC 1,3 8А-FE.
«Лифан»	LF479Q3 1,3 л, Тritеc 1,6 л, 4A-FE 1,6 л, 5A-FE 1,5 л, 1, 8л 7A-FE.

Модель	Объём двигателя
«Ланос», Сенс	1,3
«Нексия», Узбекистан	1,6, 16 кл
«Нексия» G15MF до 2008	1,5, 8 кл

Почему гнет клапана при обрыве ремня ГРМ

Едешь едешь на своем чудном автомобиле, и вдруг какой-то стук и машина остановилась. Так примерно происходит обрыв ремня. Все бы ничего, если бы просто порвался ремень, но на некоторых двигателях сразу гнутся клапана. Отчего это происходит?

Дело в том, что, когда ремень газораспределительного механизма порвался, останавливается распределительный вал, который привод в движение клапана, а коленвал ДВС продолжает вращаться и толкать поршни. Клапаны, которые должны закрыться остаются в опущенном положении и поднимающиеся поршни встречаются с ними.

Как происходит сгибание клапанов:

1. Цепь или ремнь ГРМ порвался.
2. Распредвал перестал вращаться.
3. Коленвал продолжает вращаться и толкать поршни.
4. Клапаны, которые опустились и поршни, которые поднимаются вверх встречаются в верхней мертвой точке (ВМТ).
5. Поршни крепче, чем клапаны, поэтому поршни гнут клапана.

То есть, если порвался ГРМ, распредвал резко останавливается, а коленчатый вал двигателя (даже если сразу успели заглушить) продолжает вращаться. Распределительный вал моментально останавливается и не имеет остаточного вращения, потому что возвратные пружины тормозят его кулачки. Пока коленвал ДВС вращается, поршни будут бить по открытым клапанам. Хоть материал поршней крепче и прочнее, бывает, что ломаются сами поршни от встречи с клапанами.

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток.

Для этого потребуются:

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

1. Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
2. После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
3. После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
4. Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

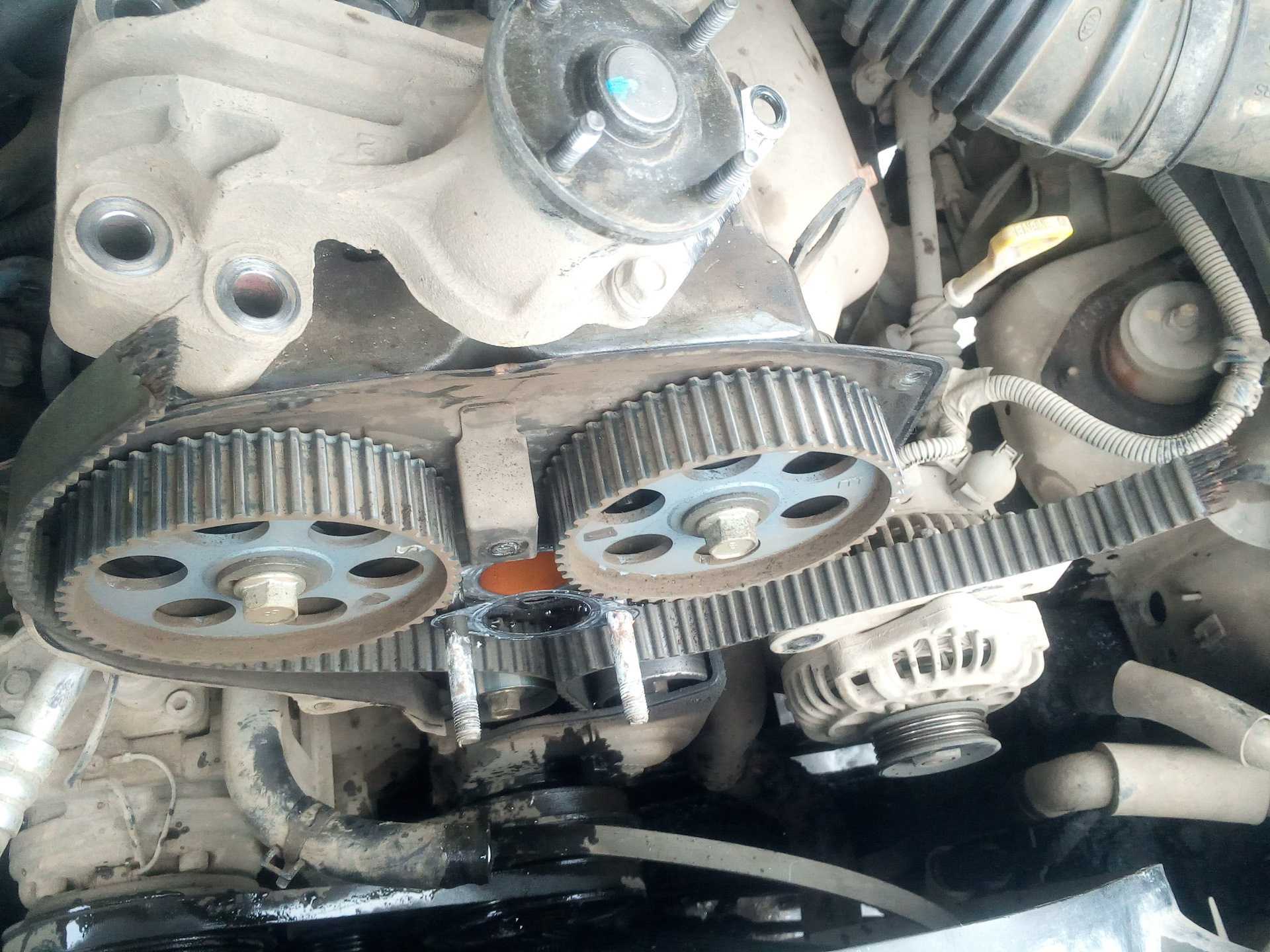

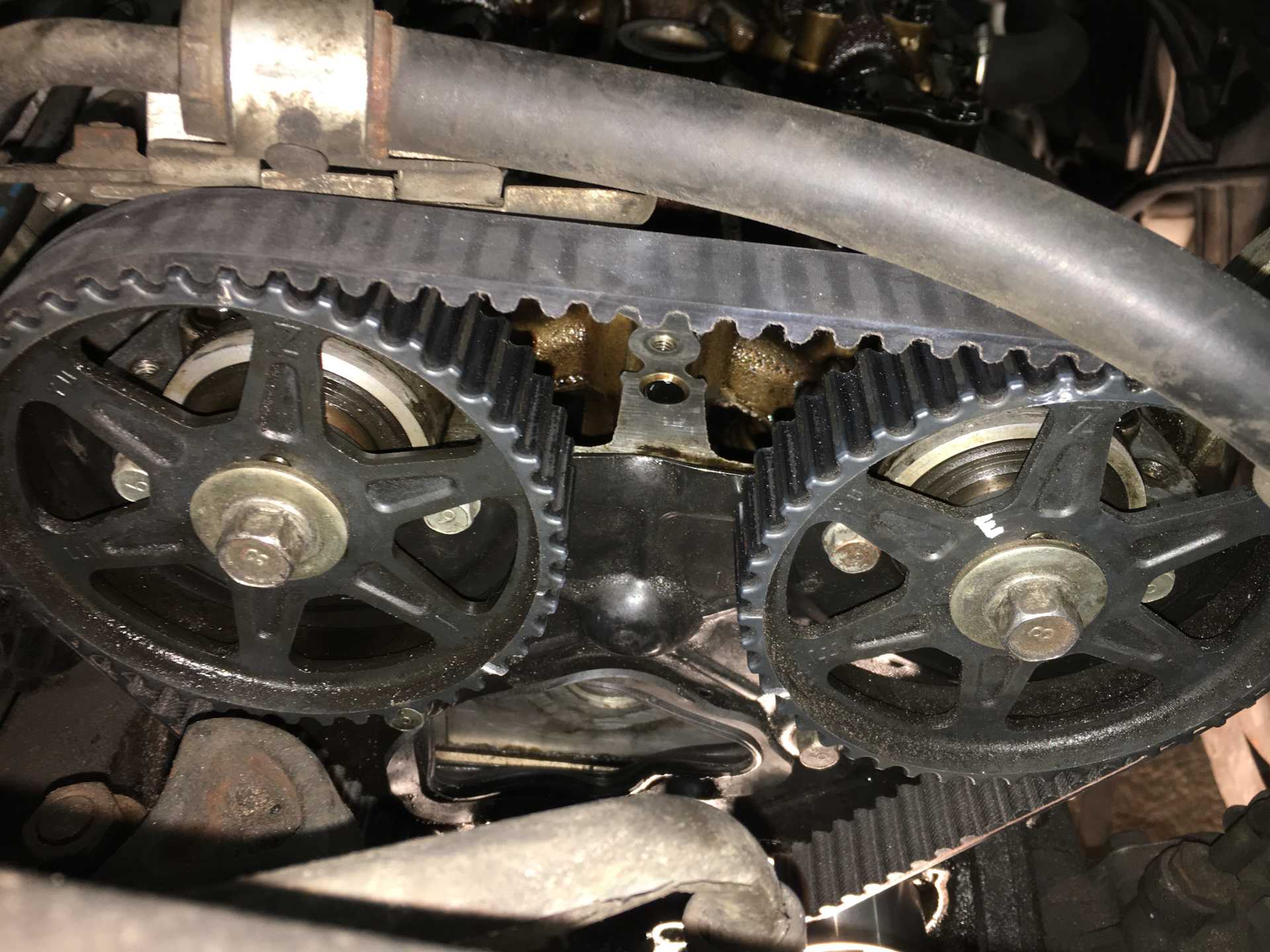

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

Возможные затраты и процедура замены ремня

Стоимость одного клапана без учёта дополнительных затрат составляет в среднем тысячу рублей, а учитывая что заменить возможно понадобится все 16. можно представить во сколько примерно обойдётся ремонт.

Помимо сопутствующих мелочей, вам понадобится приобрести:

• Новый ремень, или комплект ГРМ с натяжным и обводным роликом.
• Прокладки для впускного и выпускного коллекторов.
• Прокладки для ГБЦ и крышки клапанов.
• Набор крепёжных болтов.
• Возможно водяной насос (Помпу), если есть подозрения на износ.

Операцию по замене проще всего производить на подъёмнике. Для работы вам понадобится:

• набор ключей
• отвёртка
• установочные штифты для меток ГРМ
• в некоторых случаях спец. инструмент.

Чтобы демонтировать старый ремень придерживайтесь следующего плана действий:

1. Снимите кожух ГРМ — закреплён несколькими болтами.
2. Открутите болты картерной защиты.
3. Далее снимите ремень компрессора. Для этого, демонтируйте его, извлеките ремень и установите компрессор на место.
4. Снимите ремень генератора.
5. Чтобы обесточить все контакты снимите клемму с аккумуляторной батареи.
6. Открутите крепёжные болты с двигателя и извлеките генератор, клемму и шкив помпы, не забывая предварительно удалять удерживающие их болты.
7. Возможно потребуется снять опору двигателя
8. Снимите защитный кожух с ремня ГРМ

Теперь приступайте к непосредственной замене, для которой вам понадобится извлечь крышки зубчатого шкива и вытянуть старый ремень ГРМ. Поставив на его место новый и затяните натяжитель. Если и ролики пришли в негодность их также следует заменить. Далее соберите конструкцию в обратной последовательности. Учитывайте, что для каждой марки автомобиля характерны свои особенности демонтажа и установки ремня ГРМ, однако, в целом они весьма схожи.

Что вы можете сделать, чтобы предотвратить неисправность ремня ГРМ?

Вы можете купить ремень ГРМ самостоятельно, но вы всегда должны выбрать правильный для своей модели автомобиля.
При каждой замене ремня насос охлаждающей жидкости необходимо заменять.
Стоит купить полные комплекты ГРМ, которые включают ремни, насосы, натяжители и аксессуары.
Крайне важно, чтобы сроки замены ремня ГРМ, указанные производителем, были соблюдены, а иногда и значительно сокращены.
После покупки подержанного автомобиля необходимо заменить моторное масло и распредвал.

Замену ремня ГРМ всегда следует довверять специалистам , имеющим соответствующие инструменты, доступ к технической информации производителя автомобиля (момент затяжки для каждого болта, ход ремня, рекомендации по правильной замене) и опыту. Необходимо иметь соответствующие фиксаторы ГРМ, которые предотвращают движение зубчатых колес во время сборки нового зубчатого колеса.

В большинстве случаев также необходимо проверять состояние отдельных компонентов зубчатого колеса.

Замена ремня является ключевым шагом для повышения эффективности и долговечности двигателя. Даже самые мелкие ошибки, допущенные при реализации замены, могут привести к разрушению силового агрегата, потому вы должны найти специализированную, опытную и хорошо оборудованную автомобильную мастерскую в вашем регионе, где замена времени будет проведена своевременно и в соответствии с рекомендациями производителя автомобилей.

Не стоит рисковать разрушением силового агрегата. Тем более что замена ГРМ — это то, что проводится раз в несколько лет.

Самостоятельно или на сервисе

Натянуть ремень ГРМ удастся и самостоятельно, если
под рукой будут нужные инструменты. В частности, специальный регулировочный
ключ и базовый набор гаечных ключей. Ниже подробно о том, как самостоятельно
это сделать.

1. Поставить
   машину на ровную площадку, обесточить аккумулятор.
2. Открыть
   капот, демонтировать защитный кожух с ГРМ.
3. Ослабить
   крепление натяжного ролика.
4. Осуществить
   процедуру натяжения, используя регулировочный ключ. Надо вставить в специальные
   отверстия на гайке рожки ключа. Затем провернуть инструмент против часовой
   стрелки.
5. После
   натяжения зафиксировать ролик, завернув гайку крепления.
6. Проверить
   степень натяжения с помощью весов. Если что-то не так, повторить процедуру.

Однако выполнить данный процесс удается не всегда и
не у всех

А при отсутствии опыта, можно легко повредить смежные элементы ГРМ.
Нужно действовать максимально осторожно или сразу доверить натяжку ремня
специалистам

Натяжение ремня ГРМ — процедура сложная, она имеет
свои нюансы. Инструкция действий может отличаться, в зависимости от модификации
автомобиля. На некоторых моделях ролик выполняет двойную функцию — не только
просто натягивает, но и улучшает сцепление зубьев в определенном месте, а также
показывает индикацию.

Трудность
в том, что улучшение сцепления с шестерней, усиливает износ ремня. Мастера все
это знают, поэтому учитывают дополнительную точку износа и угол изгиба во время
работы.

Еще для нормальной регулировки крайне важно
выкрутить свечи зажигания, так как вращение распредвала при наличии компрессии
в ДВС очень вредит ремню. Да и вообще, крутить за болт распредвала не
рекомендуется! Лучше это делать путем проворота водяного насоса — в частности, на Опелях и автомобилях, где присутствует
эксцентрик

Другая сложность — перетягивание ремня. Оно
настолько же вредно, как и слабое натяжение. Ресурс изделия сокращается в этом
случае почти втрое. Но и это еще не все. Одновременно большим нагрузкам
подвергается помпа и ролик, так как из-за перетяга увеличивается температура и
сила противодействия.

Порванный ремень ГРМ
Перетяжка ремня ГРМ может привести к его
разрыву

Вот что конкретно может произойти из-за
перетягивания:

• уменьшается
  ресурс привода ГРМ;
• изнашивается ролик и натяжное
  оборудование;
• повреждается
  водяной насос;
• загибается шпилька, выполняющая функцию
  опоры ролика.

Естественно, могут повредиться и другие системы
автомобиля. Например, может нарушиться компрессия.

Как проводить
регулировку, если вытянулся ремень ГРМ — самостоятельно или в СТО, решать вам. При наличии
должного опыта, конечно, можно провести эту операцию. В иных случаях лучше не
рисковать, а сразу отвезти машину в проверенный автосервис.

Последствия обрыва полотна грм и вероятные расходы

Последствия обрыва зависят от типа двигателя, наличия проточек на поршнях, качества деталей и причин разрыва ГРМ.

Наиболее распространённые последствия:

• Покупка и замена ремня
• Ремонт двигателя.

Подробнее о вероятных проблемах двигателя

• Капитальный ремонт всего двигателя.
• Необходимость ремонта всего механизма газораспределения. Наиболее существенная проблема – согнутые клапаны двигателя, которые не подлежат восстановлению. Эта проблема чаще всего касается автомобилей, в которых камера сгорания уменьшена, или на поршнях нет выемок. Для того чтобы точно определить уровень поломки, необходимо отвезти машину к специалистам.
• Участки поршневой системы деформированы. Такие повреждения чаще всего случаются у автомобилей японских марок. Когда полотно рвётся на большой скорости, втулка ломается и поршни повреждаются об осколки. Последствия – дорогостоящая замена всех деталей.

После обрыва полотна  тяжёлые последствия получают дизельные двигатели.

Владельцам авто необходимо будет заменить ряд основных деталей газораспределительного механизма:

• Распределительный вал.
• Головку цилиндров.
• Шатуны.
• Клапаны.

Затраты при устранении результатов разрыва полотна ГРМ

Средняя стоимость клапана составляет около одной тысячи рублей (без учёта замены). Чтобы посчитать полную стоимость нужно учесть количество клапанов, которые необходимо заменить. Если их шестнадцать штук – общая стоимость будет высокой.

Дополнительно нужно купить мелкие детали:

• Ремень ГРМ или полный комплект механизма газораспределения со всеми подшипниками.
• Прокладки на ГБЦ и коллекторы.
• Заглушки для клапанов.
• Крепёжные детали.
• Помпа(все производители ремней рекомендуют менять помпу одновременно с ГРМ)

Если ремонт автомобиля водитель будет проводить сам, ему также понадобятся различные инструмент

Что происходит при обрыве

Последствия обрыва ремня ГРМ целиком зависят от конструкции силового агрегата. Чтобы представить себе, что произойдет в этот момент, нужно обратиться к механике работы двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно движутся из одной мертвой точки в другую. Во время такта впуска поршень движется вниз, и открывается впускной клапан, во время такта выпуска открывается выпускной клапан, поршень при этом движется вверх. В тот момент, когда поршень находится в верхней мертвой точке, все клапана должны быть закрыты.

Если происходит обрыв ремня ГРМ, распредвал перестает вращаться, и клапана останавливаются в одном положении. Коленвал при этом продолжает вращаться по инерции, и поршни устремляются навстречу открытым клапанам.

Мастера в автосервисах, как правило, справедливо советуют в любом случае менять весь комплект клапанов.

Чем выше обороты коленвала в момент обрыва, тем тяжелее последствия. Помимо загиба клапанов, могут лопнуть их направляющие втулки, что в свою очередь грозит ремонтом или заменой головки блока цилиндров или самого блока. Кроме этого, от удара могут разрушиться поршни.

Известны даже случаи, когда обрыв происходил на высокой скорости, и от удара загибались все клапана, головка блока получала повреждения, «несовместимые с жизнью», лопались направляющие втулки, а их осколки насквозь прошивали поршни. Ремонт таких моторов обходится чрезвычайно дорого. Согласно статистике, чаще такие повреждения получают двухвальные (DOHC) двигатели японских производителей.

Однако, в сравнении с дизелями, последствия обрыва ремня ГРМ для бензиновых моторов, довольно легкие. Из-за специфики конструкции, клапаны почти не имеют свободного хода, когда поршень находится в ВМТ. В результате обрыва разрушения принимают характер домино:

• гнутся клапана;
• разрушается распредвал, его подшипники;
• головка блока;
• гнутся шатуны и толкатели.

При обрыве на высоких оборотах также возможно разрушение поршней и повреждение блока цилиндров.

Как понять, что порвался ремень ГРМ

Неопытные водители не всегда смогут самостоятельно определить, какая поломка произошла в автомобиле.

Признаки обрыва ремня ГРМ:

• Автомобиль заглох, и двигатель не запускается.
  Компрессия нарушена, и завести машину не получится. Неопытные водители пытаются во, чтобы то не стало завести мотор, и разряжают аккумулятор. Такие действия только ухудшают ситуацию. Поршень наносит механические воздействия по гнутому клапану, а при попытках запустить двигатель повреждений становится ещё больше.
• Двигатель вращается очень легко. Это связано с тем, что компрессии нет, и поршни ничто не держит.

Если открыть капот, в некоторых моделях автомобилей можно увидеть обрывки ремня ГРМ.
Отметим, что важно производить своевременную замену всей системы ГРМ, включая ремни, помпу, ролики и т. д

Соблюдая эти требования механизм двигателя Вашего авто прослужит долгое время.
