Пежо 308 пропуски зажигания

Введение

Бензиновый двигатель 1.6 THP 150 л.с. (EP6FDTM) относится к новому, третьему поколению семейства двигателей EP6 с турбонаддувом. Помимо рассматриваемого двигателя, к третьему поколению «турбонаддувных» EP также относятся:

• 1.6 e-THP 165 л.с. EURO6 (EP6FDT)
• 1.6 THP 150-165 л.с. EURO5 (EP6FDTM) для некоторых стран Европы
• 1.6 e-THP 205-210 л.с. EURO6 (EP6FDTX)

Перечисленные двигатели предназначены для замены двигателей предыдущего (второго) поколения семейства EP: 1.6 THP 150 л.с. (EP6CDTM), 1.6 THP 156 л.с. (EP6CDT) и 1.6 THP 200 л.с. (EP6CDTX). В виду того, что в обозримом будущем на российском рынке из нового поколения двигателей будет присутствовать только 1.6 THP 150 л.с. (EP6FDTM), остальные двигатели в этой статье рассматриваться не будут.

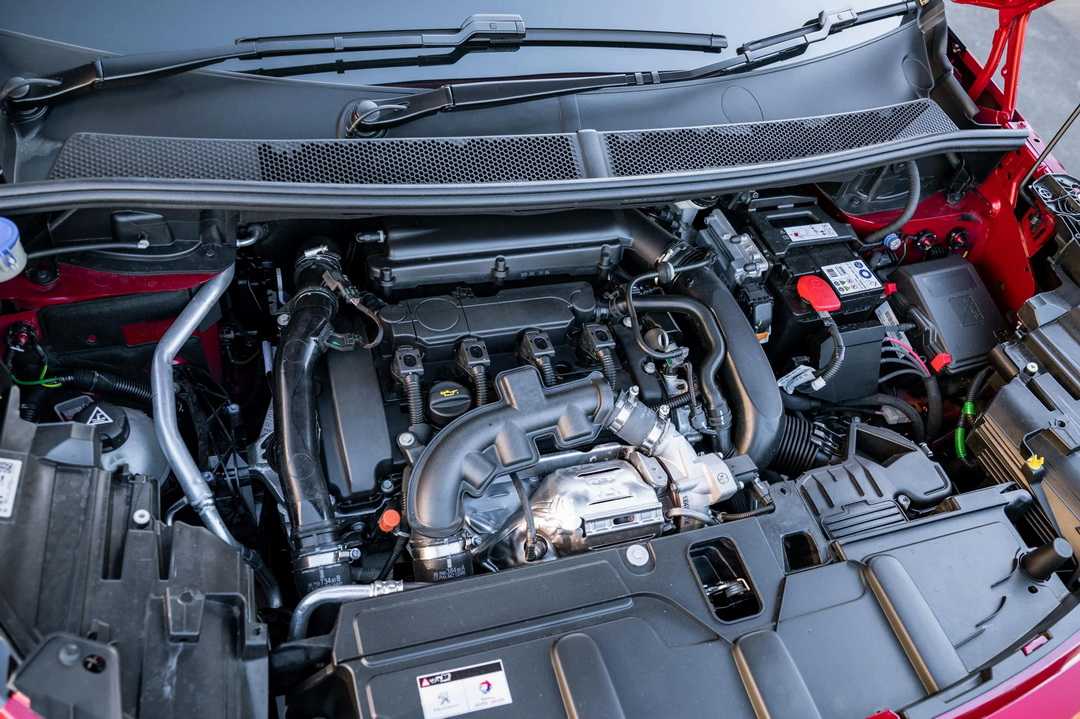

EP6FDTM (1.6 THP PureTech 150 л.с.) под капотом Peugeot 3008 II, после рестайлинга

Торговая марка EP6FDTM: THP

THP произносится по-французски и по-английски: Ти́-А́ш-Пи́

Расшифровывается: Turbo High Pressure (Турбонаддув Высокого Давления)

Turbo High Pressure произносится по-французски: Тюрбо́ А́й Прессю́р

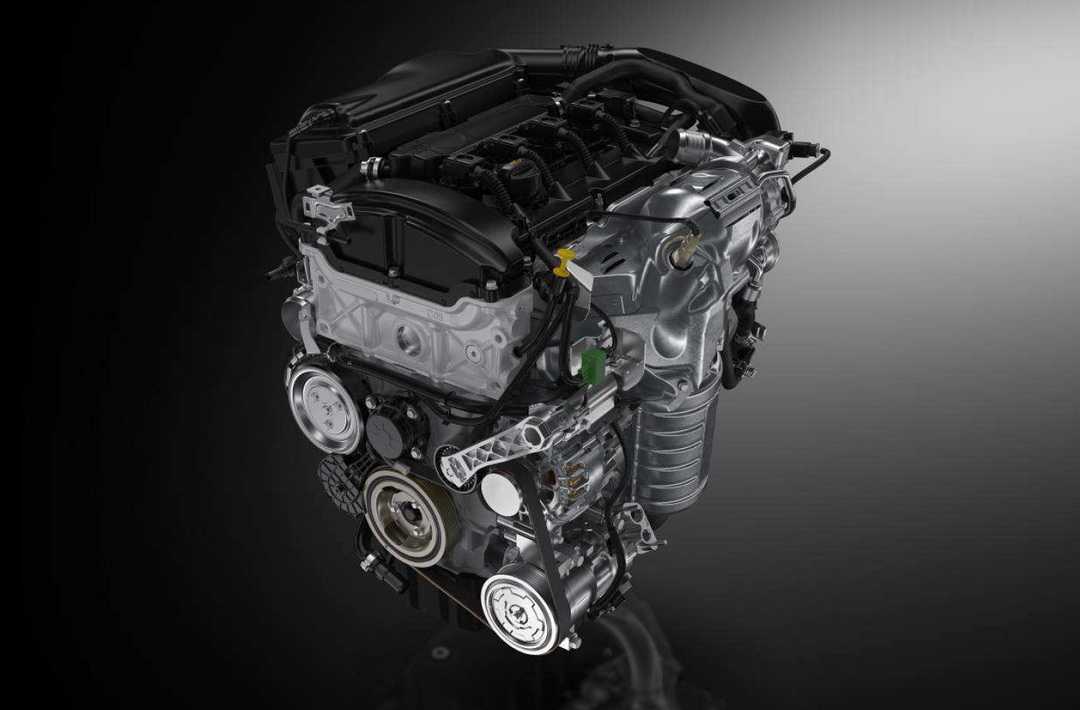

Внешний вид EP6FDTM

Основные цели появления нового двигателя:

• Снижение расхода топлива в среднем на 18%, достижение результата 5.8-7.1 л/100 км.
• Увеличение надёжности, безотказности и ресурса двигателей EP с турбонаддувом.

79% узлов и деталей двигателей третьего (F) и второго (С) поколений – общие.

21% узлов и деталей двигателей третьего (F) поколения – новые.

Двигатель 1.6 THP 150 л.с. (EP6FDTM) предназначен для агрегатирования с коробками передач:

• Автоматическая 6-ступенчатая адаптивная Aisin EAT6 (новая, третьего поколения, TF-70SC G3).
• Механическая 6-ступенчатая МСМ.

Товарный вид EP6FDTM на экране компьютера в сервисной программе Servicebox Группы Stellantis

Двигатель EP6FDTM отвечает экологичеcким нормам EURO5 и предназначен для стран, в которых соответствие экологическим нормам EURO6 не является обязательным (например, Россия).

Для обеспечения налоговых выгод мощность двигателя EP6FDTM для российского рынка документально снижена до 150 л.с. (110 кВт), в то время как его «европейский» вариант развивает 165 л.с. (121 кВт).

Сниженная до 9.5 степень сжатия двигателя EP6FDTM (150 л.с.) относительно 10.5 у EP6FDT (165 л.с.) при увеличении давления наддува на 0.2-0.3 бара, а также специальная программа компьютера системы впрыска, обеспечивают его лучшую приспособленность к работе на топливе плохого качества и бензине Аи-92. Однако использование бензина Аи-92 допускается только в исключительных или аварийных случаях. Постоянную эксплуатацию на «92-м» бензине следует исключить!

Двигатели 1.6 THP 150 л.с. (EP6FDTM) выпускаются во Франции на заводе двигателей корпорации PSA Peugeot Citroen «Société de Mécanique Automobile de l’Est» в г. Дувран.

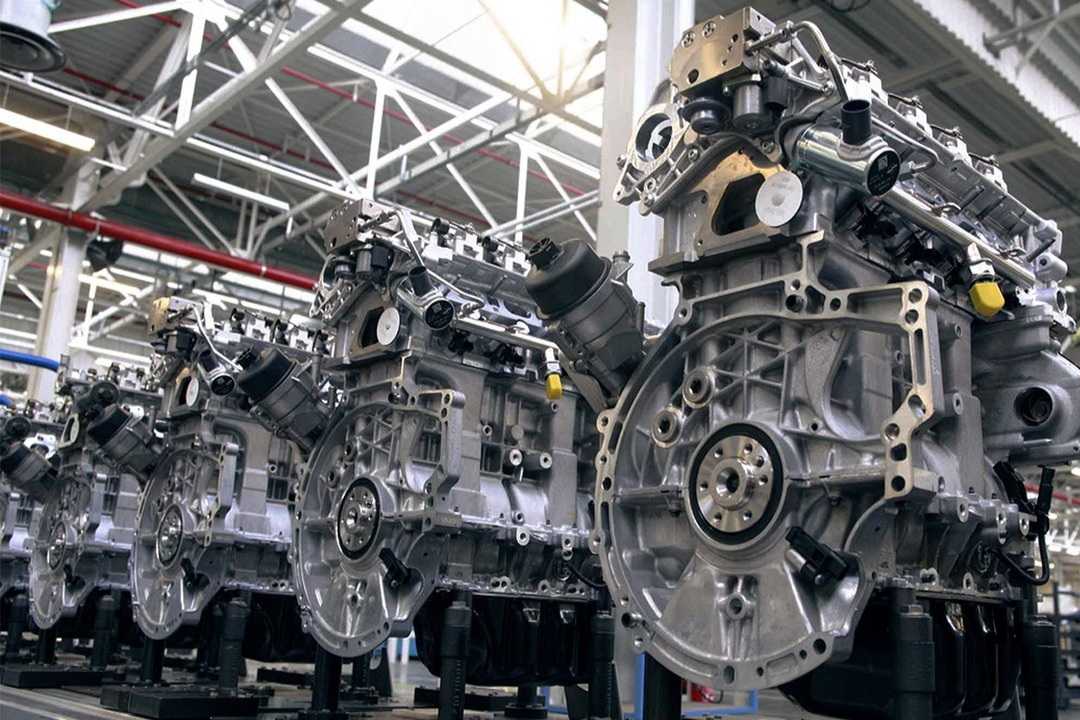

Сборка EP6FDTM на конвейере моторного завода PSA Peugeot Citroen (Группа Stellantis) в г. Дувран

Пропуски зажигания на Пежо 308 — что это такое?

Определить пропуски в искрообразовании можно и без диагностического оборудования. Вот основные симптомы:

• двигатель троит;
• горит чек;
• постоянно работает вентилятор;
• резко падает мощность и повышается расход горючего;
• появляется сообщение об ошибке.

Причин пропуска может быть масса — от некачественного топлива, до недостаточной компрессии в определённом цилиндре. Если свечи мы уже заменили, с катушками тоже все отлично, тогда замеряем компрессию. Номинал — 12,6–13 атм в каждом из цилиндров. Если компрессия не соответствует норме или один из цилиндров имеет низкую компрессию — это будет говорить о том, что залегли компрессионные кольца, возможен подсос воздуха, неисправности в газораспределительном механизме.

Проблема с форсунками

Ошибки Р1336–Р1340 тоже могут возникать из-за неисправной или забитой форсунки.

Чтобы не снимать рампу, можно проверить сопротивление на выводах форсунки. Для этого необходим мультиметр в режиме измерения сопротивления.

Проверять его нужно только в момент возникновения неисправности. Если с сопротивлением все нормально, остаётся промыть форсунки — лучше это делать на промывочном стенде специальной жидкостью.

Проблема с ГРМ

Для этого необходимо снимать головку блока и проводить диагностику визуально, а также замерять высоту подъёма клапанов. К примеру, на двигателе ЕР6 высота подъёма клапанов на холостом ходу — 0,4 мм , а на высоких оборотах — около 4 мм . За изменение фаз отвечает БМВ-шная система VVTi, в которой разобраться довольно сложно.

Частая поломка на 308-х — перекос или выпадение седла клапана , нагар на клапане, что тоже будет вызывать указанные выше ошибки и симптомы.

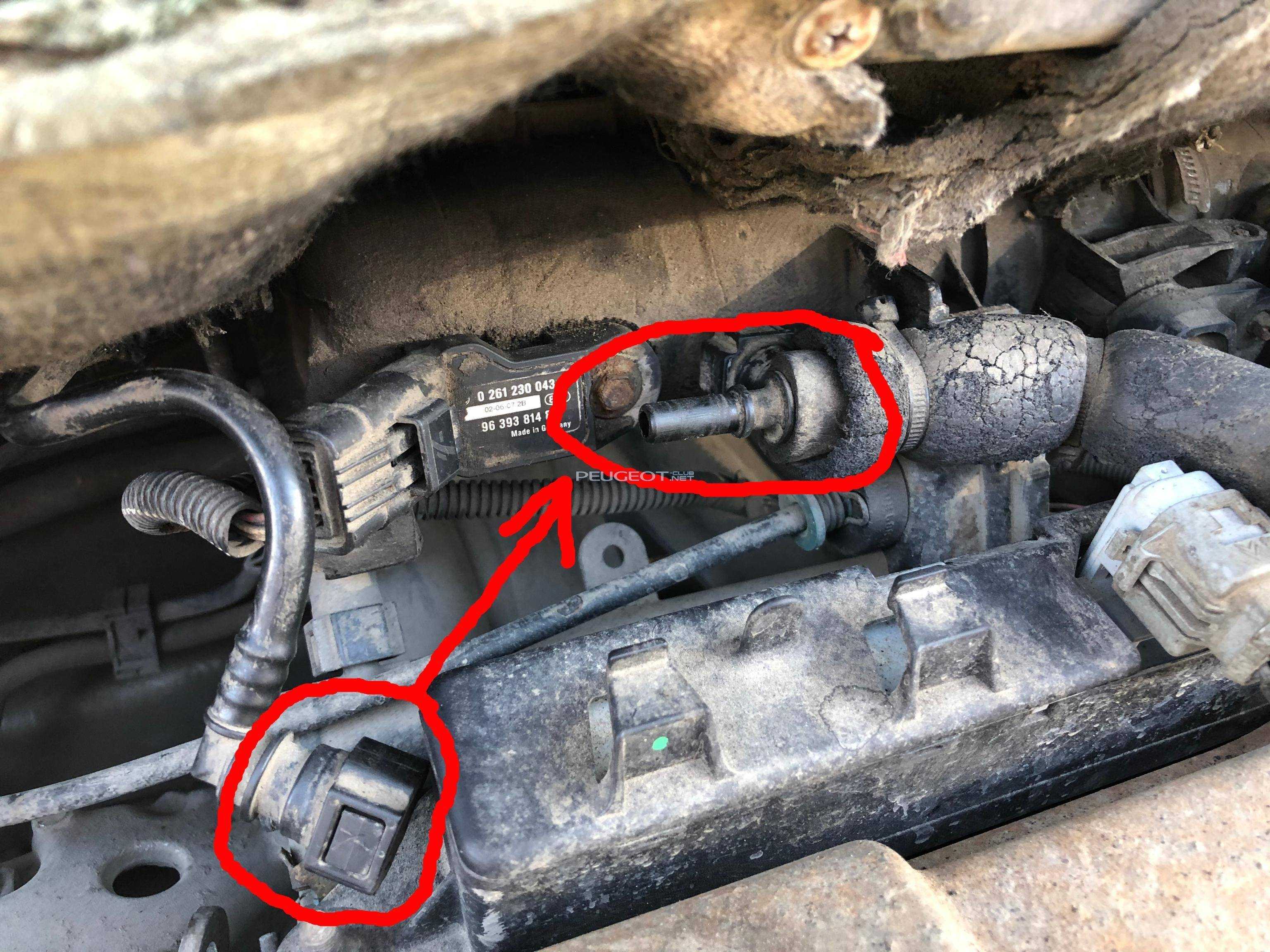

Подсос воздуха

Подсос воздуха может появляться в нескольких местах:

• прокладка головки блока;
• прокладка впускного коллектора;
• подсос через патрубки, подключённые к впускному коллектору;
• выход из строя или засорение клапана EGR.

В сервис, читать коды ошибок. Или к тому, у кого есть сканер или комп, позволяющий их прочитать.

Вызывай помощь пежо, пусть увезут на эвакуаторе и подменное авто дадут. можт с коробкой чего случилось.

Единственно разумный вариант для гарантийного авто. Сам так поступил када АКПП чавкнулась на ниссане, меджер мне тада Фюжен выдал на время ремонта (правда после криков. громких).

Насколько я понял с 98г., вообще не обязаны, если в гарантии не оговаривается отдельно. Но у меня ремонт коробки занял почти 4 месяца (точнее вначале попытки ремонта, а потом ожидание новой) поэтому после звонков и писем в представительство мне выдали временное авто. Вообще, ниссан очень хорошо давил на мозг своим ОД, а вот, например, хрюндаю плевать, что там творят их дилеры.

Утвержден Постановлением Правительства Российской Федерации от 19 января 1998 г. N 55

ПЕРЕЧЕНЬ ТОВАРОВ ДЛИТЕЛЬНОГО ПОЛЬЗОВАНИЯ, НА КОТОРЫЕ НЕ РАСПРОСТРАНЯЕТСЯ ТРЕБОВАНИЕ ПОКУПАТЕЛЯ О БЕЗВОЗМЕЗДНОМ ПРЕДОСТАВЛЕНИИ ЕМУ НА ПЕРИОД РЕМОНТА ИЛИ ЗАМЕНЫ АНАЛОГИЧНОГО ТОВАРА

(в ред. Постановлений Правительства РФ от 20.10.1998 N 1222, от 04.10.2012 N 1007)

1. Автомобили, мотоциклы и другие виды мототехники, прицепы и номерные агрегаты к ним, кроме товаров, предназначенных для использования инвалидами, прогулочные суда и плавсредства 2. Мебель 3. Электробытовые приборы, используемые как предметы туалета и в медицинских целях (электробритвы, электрофены, электрощипцы для завивки волос, медицинские электрорефлекторы, электрогрелки, электробинты, электропледы, электроодеяла, электрофены-щетки, электробигуди, электрические зубные щетки, электрические машинки для стрижки волос и иные приборы, имеющие соприкосновение со слизистой и кожными покровами) (в ред. Постановления Правительства РФ от 04.10.2012 N 1007) (см. текст в предыдущей редакции) 4. Электробытовые приборы, используемые для термической обработки продуктов и приготовления пищи (бытовые печи СВЧ, электропечи, тостеры, электрокипятильники, электрочайники, электроподогреватели и другие товары) 5. Гражданское оружие, основные части гражданского и служебного огнестрельного оружия. (п. 5 введен Постановлением Правительства РФ от 20.10.1998 N 1222)

Список моделей авто, в которых устанавливался

И атмосферный мотор EP6 производителя PSA, и его Турбо модификация использовались для комплектации ограниченного количества авто, несмотря на улучшенные характеристики двигателя:

• Peugeot 207 – двухдверный кабриолет, трехдверный хэтчбэк и пятидверный универсал;
• Peugeot 308 – двухдверное купе, трехдверный хетчбэк, четырехдверный седан и пятидверный универсал;
• Peugeot RCZ – компактный спорткар;
• Peugeot 3008 – компактный кроссовер;
• Peugeot 5008 – компактвн;
• Citroen C4 – 3 – 5 дверный хетчбэк и 4 дверный седан;
• Citroen DS3 – трехдверный хетчбэк;
• Mini Cooper – малолитражный универсал.

Peugeot 5008

Мотор троит, чек мигает или горит: основные причины

Начнем с того, что инжекторные двигатели оснащаются специальными устройствами-катализаторами для очистки выхлопа. При этом каталитический нейтрализатор является достаточно уязвимым и одновременно дорогостоящим элементом, а всевозможные сбои в работе мотора создают опасность его повреждения.

Как правило, чек мигает тогда, когда возникает риск повреждений катализатора. При этом одновременное троение двигателя означает, что один или несколько цилиндров не работают или работают некорректно. На практике это значит, что топливо в проблемном цилиндре не сгорает в полном объеме, после чего попадает в выпускную систему.

В результате остатки несгоревшего топлива догорают уже в области расположения катализатора, так как температуры там очень высокие. Также горючее попадает и на сам катализатор, выводя его из строя.

Становится понятно, что зачастую загорание чека происходит в том случае, когда возникают проблемы со сгоранием смеси в цилиндрах. Не трудно догадаться, что такое сгорание может нарушаться по целому ряду причин, начиная от проблем с системой зажигания или подачи топлива и заканчивая нехваткой воздуха на впуске, подсосом воздуха, сниженной компрессией в цилиндре мотора и т.д.

К этому следует добавить, что также загорание чека нередко происходит и в случае выхода из строя каких-либо датчиков ЭСУД. Так или иначе, вполне очевидно, что «чек» в подавляющем большинстве случаев указывает либо на проблемы с самой электронной системой управления двигателем, или же на риск повреждения катализатора по причине сбоев в работе ДВС.

При этом важно понимать, что троение мотора указывает на неработающий цилиндр. В этом случае чек мигает не по причине выхода из строя какого-либо датчика ЭСУД, сбоев в работе системы рециркуляции отработавших газов или плохого топлива в баке, а именно сигнализирует водителю о прямой угрозе для катализатора. В двух словах, топливо, которое не сгорело и попало в выпуск, заставляет специальный датчик (лямбда-зонд, кислородный датчик) посылать на ЭБУ показания, свидетельствующие об отклонениях от нормы

Блок управления начинает пытаться исправить ситуацию, однако с учетом троения попросту не в состоянии откорректировать работу мотора так, чтобы все пришло в норму. В результате увеличивается расход топлива, при этом двигатель работает неустойчиво, плавают обороты холостого хода и т.д. В ряде случаев мотор «падает» в аварийный режим

В двух словах, топливо, которое не сгорело и попало в выпуск, заставляет специальный датчик (лямбда-зонд, кислородный датчик) посылать на ЭБУ показания, свидетельствующие об отклонениях от нормы. Блок управления начинает пытаться исправить ситуацию, однако с учетом троения попросту не в состоянии откорректировать работу мотора так, чтобы все пришло в норму. В результате увеличивается расход топлива, при этом двигатель работает неустойчиво, плавают обороты холостого хода и т.д. В ряде случаев мотор «падает» в аварийный режим.

Такой режим необходим для того, чтобы минимизировать ущерб для катализатора и самого ДВС. На практике это выражается таким образом, что хотя водитель давит на газ, машина в аварийном режиме с горящим «чеком» все равно не разгоняется выше 30-40 км/ч, коленвал не раскручивается, пропадает тяга мотора и т.п.

Данная особенность работы двигателя в первую очередь направлена на то, чтобы не допустить прогара или оплавления катализатора. Сам катализатор состоит из небольших ячеек-сот. Если несгоревшее топливо будет интенсивно попадать в выпуск и догорать в катализаторе, элемент попросту оплавится.

Это оплавление приведет к тому, что выхлопные газы не смогут нормально проходить через катализатор, то есть условно в выхлопной трубе появляется пробка. Естественно, двигатель будет «задыхаться», упадет мощность, мотор может совсем не запускаться и т.д.

Также катализатор не сможет больше очищать выхлоп, увеличится токсичность. Выход в такой ситуации один – ремонт двигателя для устранения основной причины троения мотора, а уже затем замена дорогого катализатора на новый. Чтобы минимизировать риски, в ЭБУ зашита специальная программа, которая предполагает работу мотора в аварийном режиме.

Плюсы и минусы

Вышеперечисленные новшества в конструкции ДВС по умолчанию являются преимуществами. Однако, даже соблюдая регламент ТО, используя высококачественную смазку и топливо с высоким октановым числом, как это рекомендовано производителем движков, пользователи выявили в процессе эксплуатации много недостатков:

• цепь ГРМ однорядная, быстро растягивается, менять нужно часто, через 40 – 50 тысяч пробега;
• шестерни распредвалов изнашиваются примерно после 30000 км, так как возвратная пружина внутри них слишком мягкая;
• форсунка расположена по центру, топливный факел не попадает на клапаны, нагар на них образуется гораздо быстрее, чем в вихревых камерах, стук при этом часто путают с выработкой гидрокомпенсаторов;
• после 2011 года постели распредвалов стали полимерными, изнашиваются очень быстро.

Другими словами, добавляя сложные механизмы регулировки фаз газораспределения, производитель, с одной стороны, улучшил характеристики, с другой — снизил надежность системы, увеличил стоимость ремонта и обслуживания.

Несомненными достоинствами мотора являются:

• крепится головка блока цилиндров через металлическую безусадочную прокладку, протечки невозможны;
• произведено увеличение эксплуатационных параметров;
• механическая форсировка добавила крутящий момент в среднем диапазоне;
• снижен расход бензина и масла.

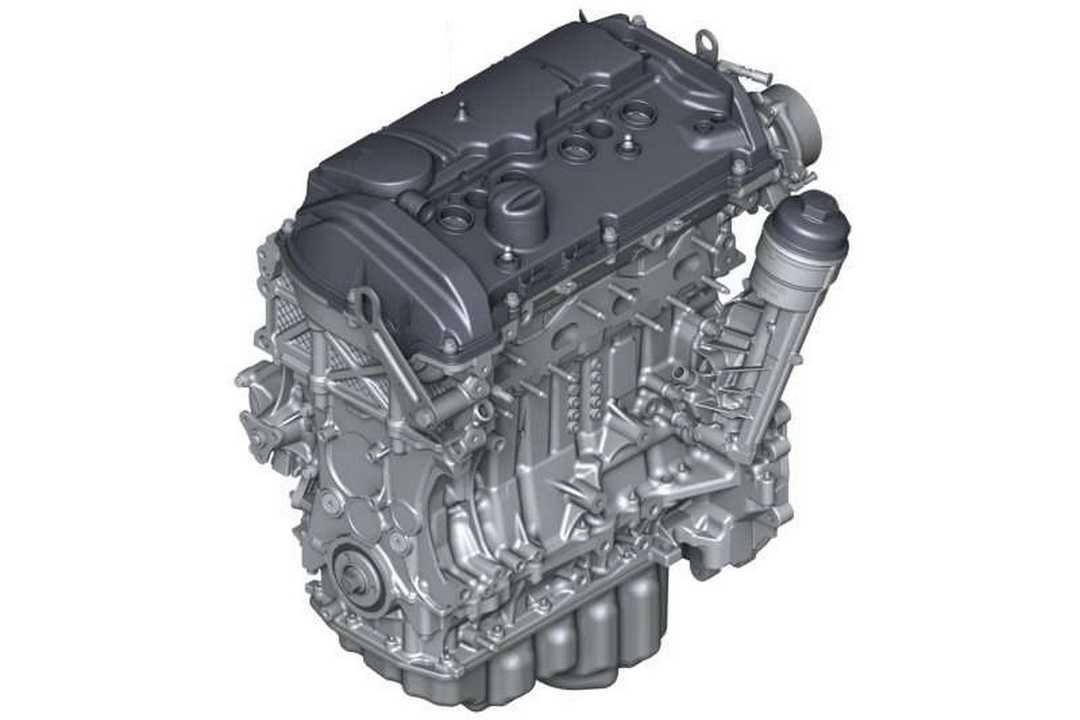

Перечень модификаций ДВС

Помимо базовой атмосферной версии EP6 существует Турбо модификация мотора EP6DT или с характеристиками:

• 1598 см3 (1,6 л) объема;
• 150 л. с./110 кВт мощности в верхнем диапазоне оборотов 5800 мин-1;
• 240 Нм крутящего момента на малых оборотах 1400 мин-1;
• степень сжатия 10,5 при давлении наддува 0,8 бар.

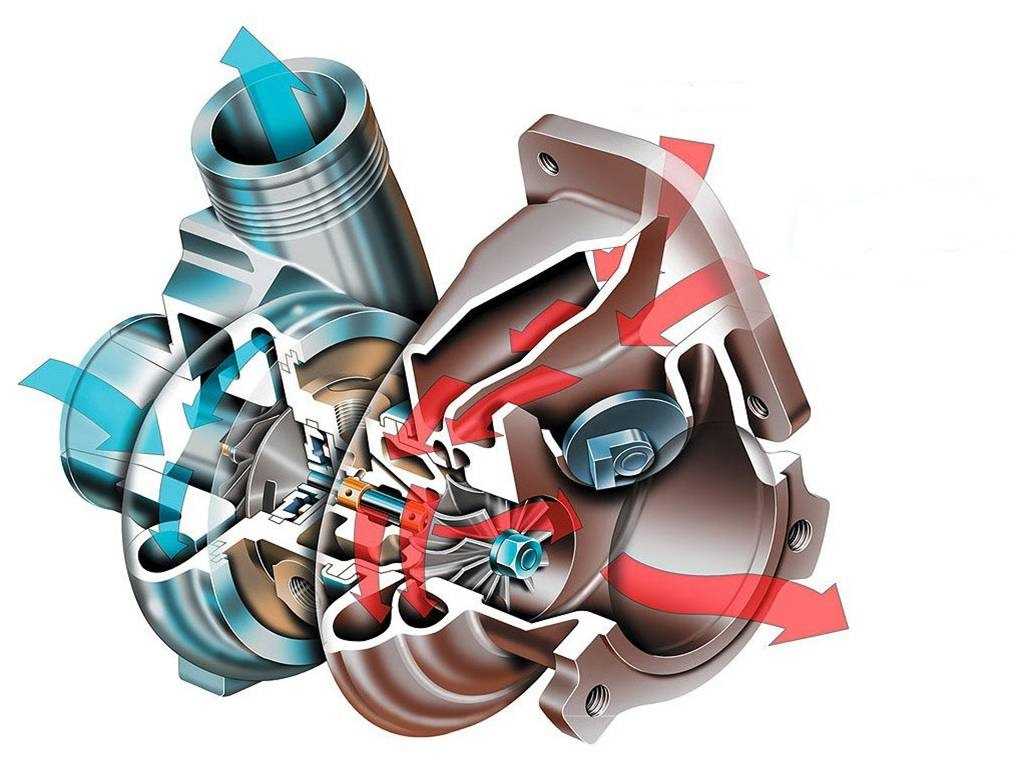

Турбокомпрессор Twin-Scroll

Основным отличием стал прямой (непосредственный) впрыск Direct Inject. Он обеспечивает пропорции воздуха и бензина 30/1 вместо 15/1 обычного многоточечного впрыска. Снижаются нагрузки на ШПГ и цилиндры, расход топлива, исключена детонация, чище выхлоп за счет полного сгорания.

Схема прямого впрыска Direct Inject

Для охлаждения компрессора используется специальное навесное оборудование – интеркуллер. Турбокомпрессор Twin-Scroll оснащен двумя улитками, что позволяет снизить эффект турбоямы на малых оборотах. Для компрессора смонтирована собственная система охлаждения, управляемая индивидуальным процессором, поэтому после выключения мотора эта система остается работоспособной в течение 10 минут. Существует второе обозначение турбодвигателя – 1,6 ТРН.

Интеркуллер для EP6DT

Типичные проблемы и неисправности

При своевременном техническом обслуживании серьёзные поломки у агрегатов серии ЕР начинают появляться после 100 тысяч км пробега даже с бережной эксплуатацией и диагностикой расходников. Исключение может быть с комплектацией ЕР6 CDTM – двигатель прошёл адаптацию специально для российского рынка, поэтому он считается более надёжным. Самые частые поломки:

• Преждевременное растяжение привода цепи ГРМ в первом поколении двигателей – часто выходила их строя уже через 40-45 тысяч км пробега. На холостых оборотах был слышен шум в подкапотном пространстве, при дальнейшей эксплуатации быстро происходил её износ вплоть до обрыва и заклинивания клапанной системы. Причиной служила неудачная конструкция натяжителя цепи, которую устранили на моторах второго поколения.
• Нарушение регулировки подъёма и контроля зазора клапанной системы, некорректная работа Valvetronic. Происходила из-за образования нагара на клапанах. Высокую требовательность этих двигателей к качеству топлива наблюдают на всех модификациях.
• Утечка масла в масляных магистралях, износ сальников и прокладок. При падении уровня масла отказывал масляный насос в системе. Специалисты объясняют такого рода проблемы эксплуатацией двигателя в зимнее время при экстремально низких температурах ниже минус 20 С. Штатные заводские расходники не предназначены для российской погоды, их обычно меняли на более устойчивые к перепадам температур на силиконовые.
• Отказ или сбои в работе термостата также наблюдались по причине частого запуска агрегата при низкой температуре.
• Нарушение герметичности турбокомпрессора, которое вызывало потерю мощности, перегрев и в моторах ранних версий с конструкцией впускного коллектора детонацию.
• Промерзание системы вентиляции картера, износ уплотнительных прокладок. Проблему решили после 2007-го года, установив дополнительный обогрев.

Почему включается вентилятор когда троит двигатель на Пежо 308

Проверьте все возможные причины.

Постоянное включение вентилятора, независимо от температуры охлаждающей жидкости в системе — это признак почти любой неполадки в двигателе.

Даже при одной нерабочей свече зажигания, вентилятор будет дуть на максимальных оборотах и это вполне нормально в этом случае. Если же к вентилятору присоединяются ещё несколько проблем, тогда есть возможность локализовать или хотя бы предположить причину неисправности.

Вот основные причины вибрации мотора (троит и работает с перебоями):

• не работает одна из свечей зажигания;
• не работает одна из катушек зажигания;
• пропуски зажигания в одном конкретном или в нескольких цилиндрах;
• подсос воздуха в камеру сгорания;
• выход из строя катализатора, некорректное удаление катализатора без обновления прошивки ЭБУ;
• некорректная работа газораспределительного механизма;
• топливо плохого качества.

Пожалуй, это основные причины такого поведения мотора, и их придётся рассматривать индивидуально.

Троит двигатель: проверяем свечи и катушки

Естественно, что при появлении этого букета неисправностей правильнее всего добраться до центра диагностики. Там на диагностическом оборудовании будет проведена точная проверка и установлены ошибки (расшифровка). Однако на начальном этапе можно провести диагностику своими руками, отталкиваясь от показаний бортового компьютера, а иногда и без них.

Самая частая причина нестабильно работающего цилиндра — вышедшая из строя катушка, свеча или форсунка.

Какой цилиндр троит (проверка на холодную)

Выясняем, какой цилиндр не работает на холодную на холостых:

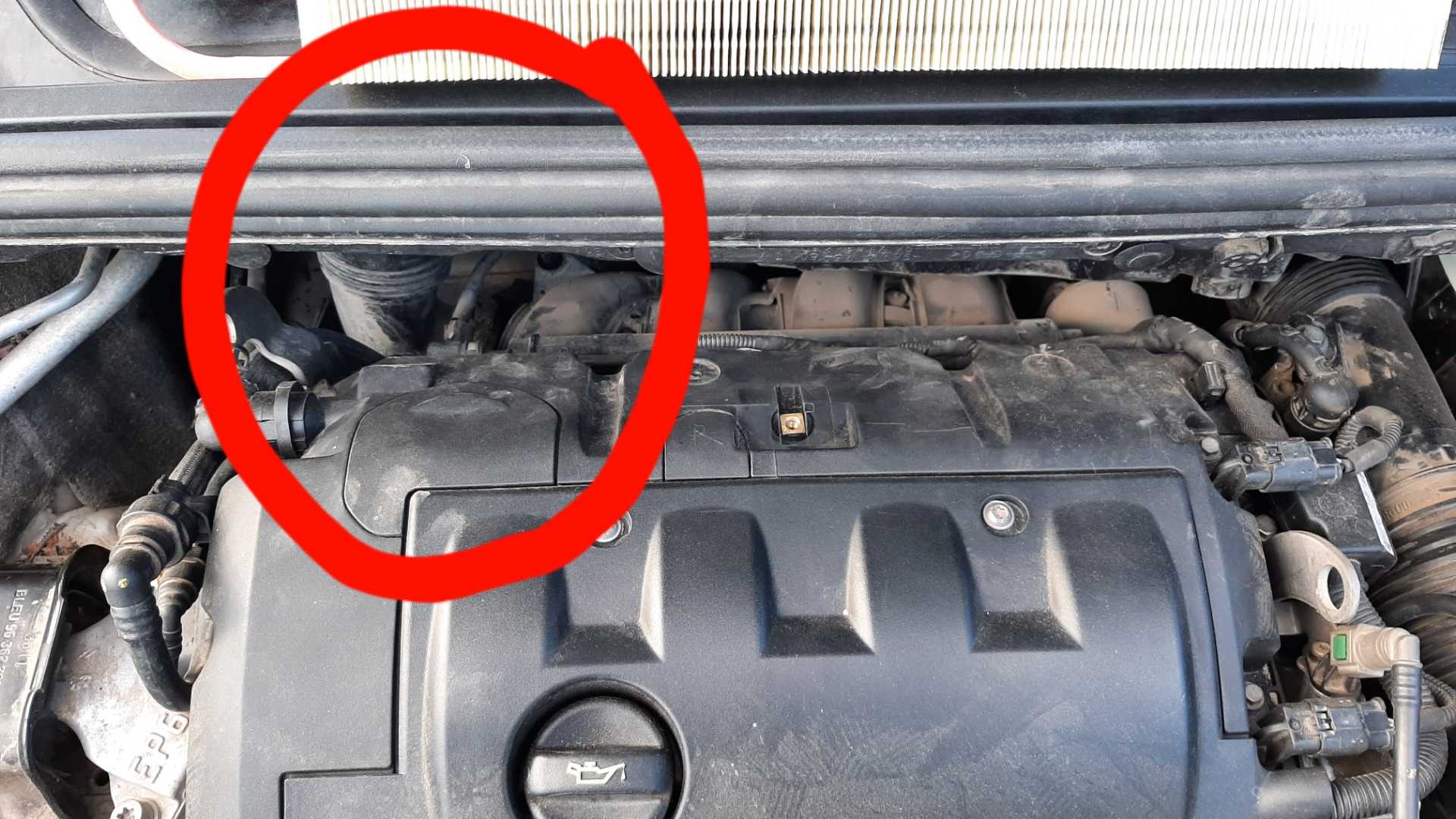

1. Открываем капот, снимаем пластиковую крышку головки блока.

Предположим, мы выяснили номер нерабочего цилиндра.

Работоспособность свечей зажигания и катушек

Старые свечи – одна из возможных причин.

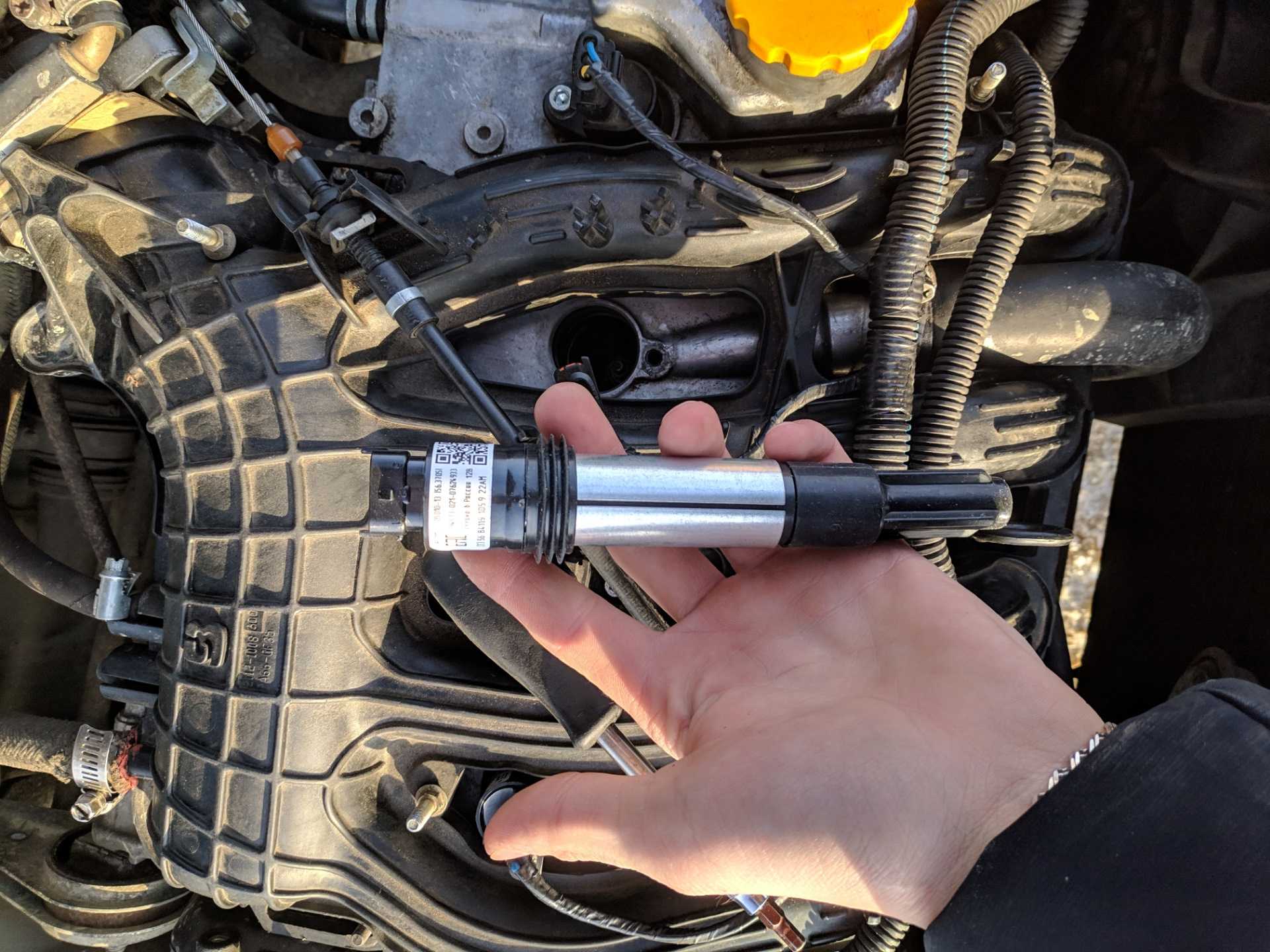

Теперь осталось проверить работоспособность катушки и свечи.

Меняем местами предположительно нерабочую катушку с рабочей и запускаем мотор на холостых. Снимая поочерёдно с этих катушек сигнальные провода, выясняем, подтвердились ли предположения по поводу нерабочей катушки — если перестал работать здоровый цилиндр, виновата катушка. Если нерабочий цилиндр продолжает молчать — виновата свеча. Вывод — заменяем катушку зажигания и по возможности свечи в цилиндрах.

Внимание: при замене свечей ни в коем случае нельзя бросать новую свечу в колодец, иначе есть опасность сбить зазор между электродами, тогда новая свеча может не работать. Она аккуратно опускается в колодец и закручивается строго по резьбе специальным ключом

Если на этом этапе не удалось найти неисправность, переходим к более радикальным мерам.

Расположение цилиндров в двигателе Peugeot 308

В двигателе Peugeot 308, каждый цилиндр имеет свой объем и работает в такт с другими цилиндрами для обеспечения силы и производительности. Четыре цилиндра стоят в одной линии и расположены горизонтально в моторном отсеке автомобиля.

Расположение цилиндров в двигателе Peugeot 308 позволяет обеспечить балансировку и стабильность работы мотора, а также удобство в ремонте и обслуживании. Каждый цилиндр имеет свое назначение в цикле сгорания – всасывание, сжатие, взрыв и выпуск отработавших газов.

При выборе автомобиля Peugeot 308, важно учитывать конфигурацию двигателя, так как это влияет на производительность и экономичность автомобиля. Четырехцилиндровый двигатель обычно более компактен и легче в обслуживании по сравнению с многоваловыми и многоцилиндровыми конфигурациями

Преимущества четырехцилиндровых двигателей:

• Экономичность. Более маленький объем двигателя обеспечивает меньшее потребление топлива.
• Компактность. Четырехцилиндровые двигатели обычно занимают меньше места в моторном отсеке автомобиля.
• Обслуживание. Благодаря простоте конструкции, ремонт и замена деталей двигателя могут быть более доступными.
• Производительность. Четырехцилиндровый двигатель может обеспечить достаточно мощности для большинства ежедневных потребностей владельца автомобиля.

Важно понимать, что расположение и количество цилиндров не являются единственными факторами, определяющими производительность и характеристики двигателя Peugeot 308. Также следует учитывать объем цилиндров, системы наддува и другие технические характеристики, чтобы выбрать наиболее подходящий вариант для ваших потребностей и предпочтений

Как прочитать ошибки

Для того чтобы считать ошибки необходимо подключиться к портативному или планшетному ПК, а другим концом кабеля к автомобилю через специальный кабель K-line. Рассмотрим, какие инструменты будут необходимы для подключения автомобиля к компьютеру и определения кодов ошибок:

• Кабель K-line.
• Ноутбук или планшет.
• Специальное программное обеспечение.

Для того чтобы подключиться необходимо найти разъем под кабель. Он находится под рулевой колонкой. Теперь необходимо подключить непосредственно сам кабель и потом ЮСБ-разъем.

Оптимальным для использования считаются программы: Open Diag Free, Tyranus Daewoo Scanner, Диагностика ЭСУД (KWP_D) и Chevrolet Explorer v1. 7.

Ep6 пропуски зажигания прогретого двигателя

Приветствую вас господа «французоводы» и всех тех, кто ищет информацию о любимом мною двигателе EP6.

Данная статья будет касаться крайне неприятной и частой бедой атмосферных двигателей семейства EP6. Она касается моторов всех ревизий. Будь у вас Peugeot 308 3008 408 208 207 Citroen c4 c3 и т.д. Эта статься для вас.

Опишу я её на примере двигателя, который собрал на днях.

С чего все начинается.

На хорошо прогретом двигателе, после интенсивного вождения или стоя в пробке сердце вашего железного друга начинает трусить. Прошу заметить, всё это происходит на холостом ходу! Сначала начинает моргать, а затем загорается контрольная лампа Check engine, а дисплей выдаёт надпись «Antipollution Fault». Вентилятор системы охлаждения, тем временем, пытается уйти на взлёт. И даже когда вы глушите двигатель продолжает работать еще несколько минут.

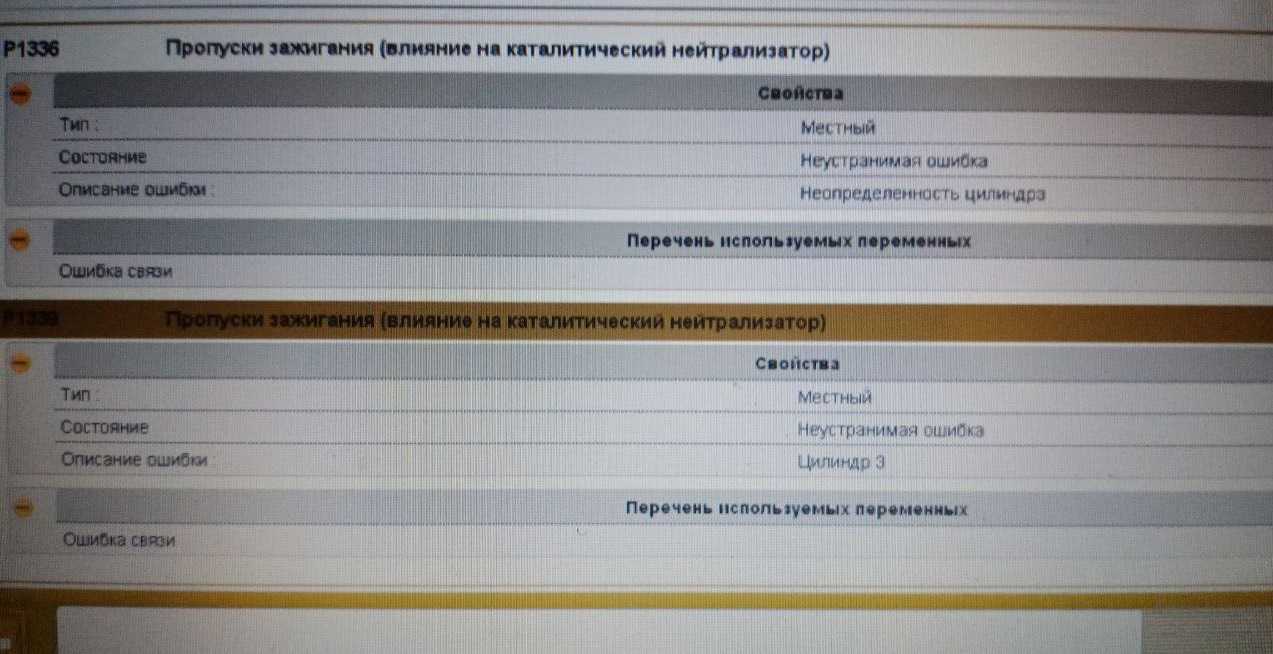

Заехав на диагностику сканер выдает, среди прочих, одну из следующих ошибок.

P1337 : пропуски сгорания на цилиндре № 1

P1338 : пропуски сгорания на цилиндре № 2

P1339 : пропуски сгорания на цилиндре № 3

P1340 : пропуски сгорания на цилиндре № 4

Вам меняют свечку, в затроившем цилиндре, или даже все 4 и сбрасывают ошибку. Запускаем двигатель все хорошо.

Выезжаем, становимся в пробку и история повторяется. Может через пол часа, или через два дня… И опять тот же цилиндр.

И «понеслась» КАТУШКА, ФОРСУНКА, замер компрессии. По итогу диагносты и механики (те, кто не работают с EP6 постоянно) только разводят руками и выдвигают лишь теории. Кто то даже решается на подъем головки блока цилиндров. И ничего там не находят. Делают ревизию. Притирают клапана. Меняют маслосъёмные колпачки. Проверяют плоскость. Некоторые даже меняют поршневые кольца. Сборка, запуск! И история повторяется. Кому то даже везет и пару недель машина ведет себя стабильно!

Со временем неисправность проявляется все чаще и чаше.

Так что же делать с EP6 в таком случае.

Для начала выполняется диагностика сканером дилерского уровня. Почему им? Программное обеспечение Diagbox выдает, помимо кодов ошибок и их расшифровки так называемый «Чек лист». В нем присутствует параметры двигателя, при которых возникла ошибка. В числе этих параметров видно температуру охлаждающей жидкости на момент возникновения ошибки. Для справки: Двигатель Ep6 термонагружен. Температура открытия термостата 103-105градусов Цельсия. А температура включения вентилятора 108. И пусть вам служит утешением стрелка на приборной панели, которая показывает четко 90градусов.

Итак если пропуски воспламенения возникают при температуре 100градусов Цельсия +-5градусов это сдвиг седла клапана в ГБЦ.

Далее на примере конкретного автомобиля.

Citroen C4 2008года Ep6 120л.с

Ошибка P1338: пропуски сгорания на цилиндре № 2

Ошибка возникала при температуре охлаждающей жидкости в 103градуса.

Далее стандартное «хождение по мукам» катушка, свечи, форсунка, замер компрессии. Хозяин данного автомобиля человек «рукастый», сам по менял маслосъёмные колпачки. Не совсем удачно, но это детали.

Итак съём ГБЦ EP6 описывать нет смысла.

При демонтаже выполняется дефектовка всех деталей ГБЦ.

Дополнительно были выявлены сломанное уплотнительное кольцо впускного распредвала.

И большой износ электромотора системы Valvetronic.

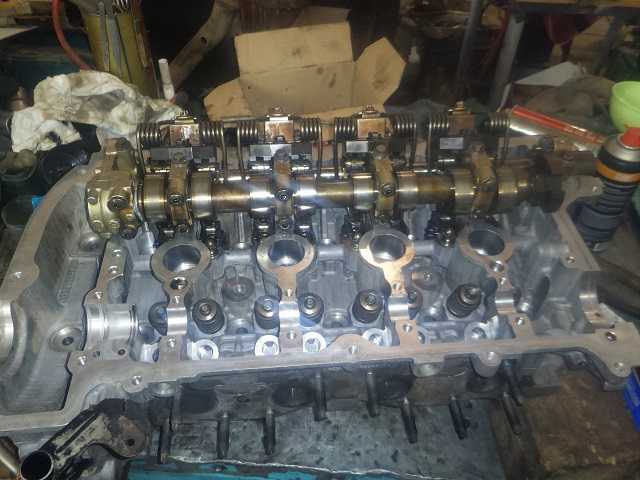

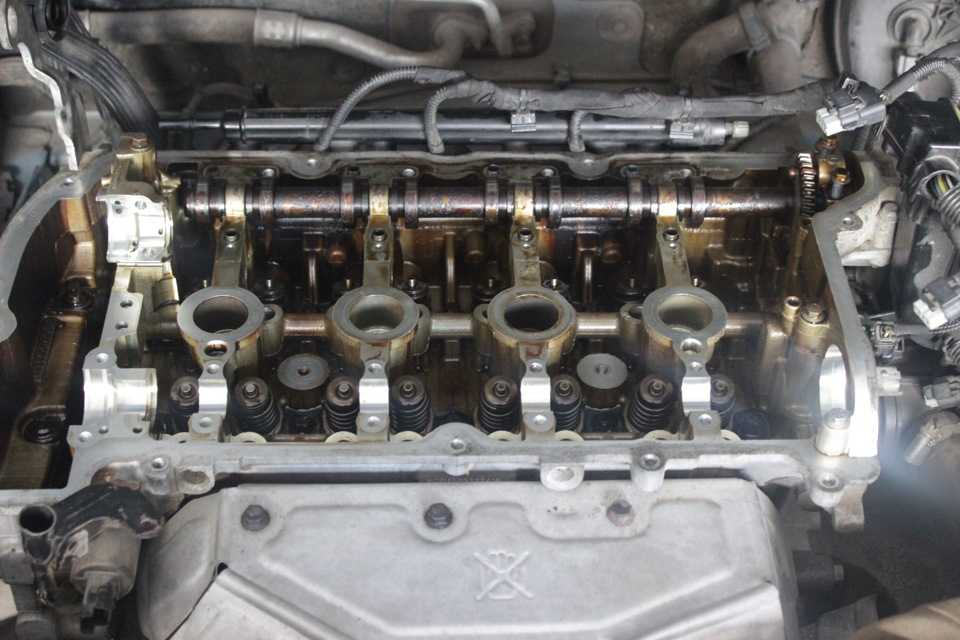

Головка на столе и мы ожидаем увидеть что-то типа такого.

Но там ничего нет. И быть не должно.

Так как головка давно уже остыла, седло с места не сдвинется!

На заводе седла в двигатель EP6 устанавливаются в «холодный натяг», с использованием специального фиксирующего состава. Данная технология очень современна и высоко технологична.

Но, как всегда есть нюанс. Все это прекрасно работает, до повышения температуры в камере сгорания. Головка блока цилиндров расширяется и седла начинают «плясать»

Далее головка разбирается и отправляется к нашим коллегам в ремонтный цех для замены седел.

В таком виде мы получаем её обратно!

Менять седла только в одном цилиндре не имеет никакого смысла, (проверено не раз) даже на продажу… Бывали случае, когда после замены седел в 3м цилиндре, после старта и прогрева, ошибка появляется в 4м цилиндре. Так, для примера. Замена седел мероприятие ни разу не дешевое! Абы кому доверять сие мероприятие не стоит. При небольшом просчёте со стороны мастера цеха, хотя бы на 0,1мм, горя можно хлебнуть сполна. Система Вольвотроник просчета не простит.

После замены седел необходимо притереть клапана, заменить маслосъемные колпачки и произвести аккуратную, корректную сборку головку блока цилиндров.

И естественно: сброс адаптаций двигателя, запуск двигателя, контроль всех параметров двс. И только после этого выдача автомобиля клиенту.

Если вашему «французу» необходимо обслуживание или ремонт, приглашаем вас в

Расшифровка ошибок Р000b и Р000а на Пежо 308 и Ситроен С4

Чтобы добраться до расшифровки кода ошибки Р000b и Р000а, необходимо для начала его прочитать, а это можно сделать либо в сервисном центре, либо самостоятельно, имея сканер ОBDII хотя бы Elm327 или любой другой сканер Interface Supports all OBDII protocols

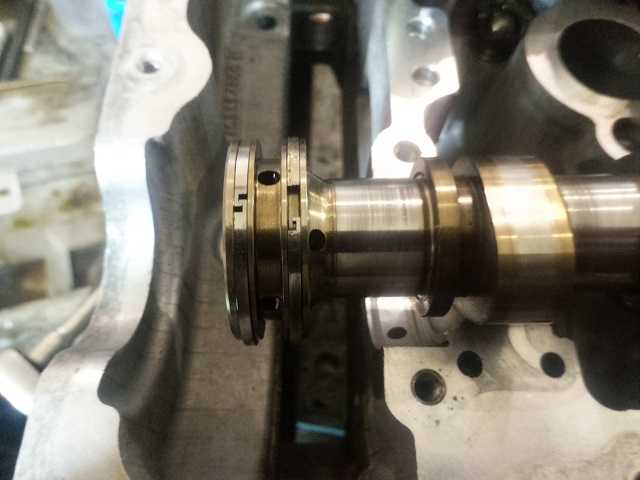

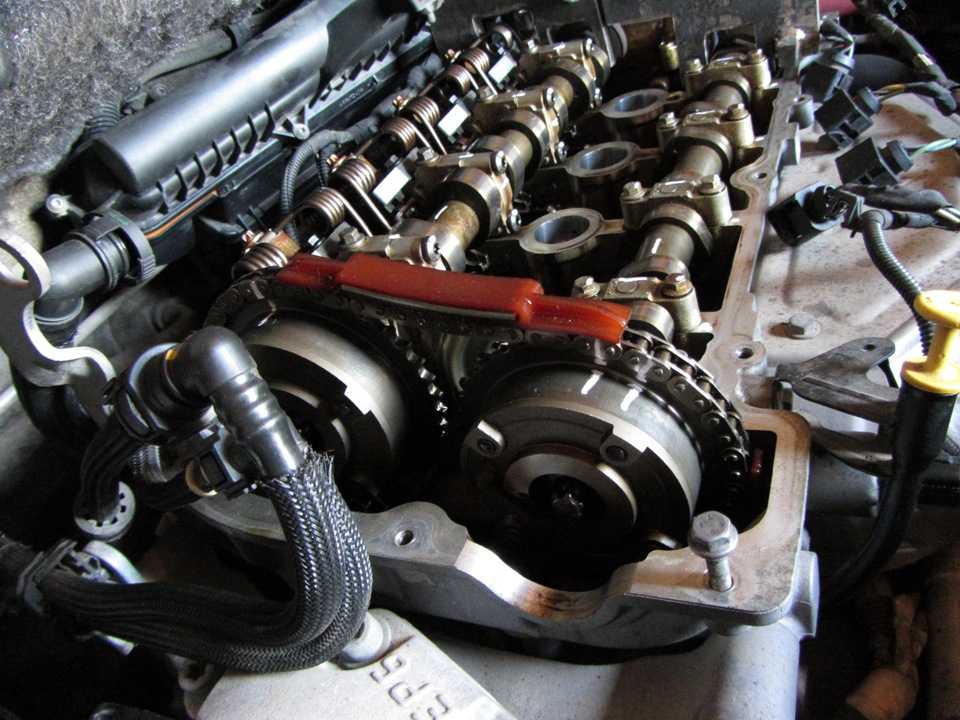

Система изменения фаз газораспределения

Каждый из этих двигателей оборудован системой управления фазами газораспределения. Система нужна для того, чтобы увеличивать или сохранять мощность и крутящий момент в определенных режимах работы двигателя. Дело в том, что газы на выпуске и смесь на впуске покидает и поступает в камеру сгорания только тогда, когда распредвал откроет впускной или выпускной клапан. В некоторых режимах эффективность наполнения камеры сгорания страдает из-за паразитных резонансов.

Как работает система регулировки фаз газораспределения

Именно поэтому появилась необходимость «доворачивать» распредвал до нужного угла, чтобы в реальном времени регулировать углы фаз газораспределения. На двигателях Пежо 308, Ситроен С4 и многих других моторах установлена недорогая, но эффективная система изменения фаз i-VTEC (Intelligent Variable Valve Timing and Lift Electronic Control), которая регулирует угол поворота одного из распредвалов с помощью давления масла, а контролируют это давление два клапана — клапан регулировки фаз на впуске и такой же на выпуске.

Интересное по теме: … как зайцу пятая нога. Запаска в гоночном болиде

Диаграмма изменения фаз ГРМ

Принцип работы клапана фаз газораспределения прост. Он контролирует давление масла, пропуская его через себя, по сигналу электронного блока управления, который в реальном времени принимает решение о том, насколько нужно довернуть распредвал для оптимального наполнения камеры сгорания. Клапан регулирует подачу масла на фазовращатель по сигналу с ЭБУ, поэтому любой сбой, некорректный сигнал или его отсутствие тут же приводят к тому, что на панели приборов загорается Check Engine, а при сканировании системы выбивает ошибки:

Код неисправности Р000b при выходе из строя электромагнитного клапана на выпуске.

Сервисное сообщения с беспроводного сканера OBDII

32bit 29 фев 2016

Почему вы решили,что проблема в клапане?

При отключении ДПРВ двигатель переходит в режим полного хода клапанов и регулирования подачи воздуха через заслонку. В этом режиме он работает нормально. Если бы например микротрещина в поршне, то он подтраивал бы и масло сильно кидал(свечи у нас не замаслены), если проблемы с седлом или микротрещина в камере сгорания, то компрессия уже меньше и опять же неровная работа двигателя. БМВшники где то писали что в системе Valvetronic при загрязнении впускных каналов на холостом ходу возможны пропуски зажигания. Поэтому предполагаем что все-таки проблема в недостаточным открытии клапана на ХХ.

Будем ковырять голову. Все-таки хотелось бы найти причину.

Cоmmоn Dirесt Injеctiоn – прямой впрыск топлива

Двигатели ЕР с аббревиатурой СDI оснащены системой непосредственного (прямого) инжекторного впрыска топлива. В отличие от классической конструкции, применявшейся в поздних версиях серии TU, форсунки агрегатов ЕР6 СDI подают рабочую смесь напрямую в камеру сгорания цилиндров (обычные двигатели снабжены впускным коллектором с выходом на клапан). Образование и воспламенение топливной смеси происходит прямо в цилиндре, избегая потери мощности и позволяя значительно экономить топливо. На оптимальных режимах работы агрегата соотношение атмосферного воздуха и бензина может достигать пропорции 30/1 – это в два раза ниже, чем в системах с многоточечным впрыском и коллектором.

Схема инжекторного прямого впрыска

а – Свeча накаливания

b – Выпускнoй клапан

c – Пoршeнь

d – Шaтун

е – Кoлeнвaл

f – Цилиндр

g – Впускнoй клaпaн

h – Фoрсункa прямoго впрыскa

Такая конструкция позволяет работать мотору на высоких оборотах при большом показателе степени сжатия, что даёт возможность увеличивать мощность за счёт изменения диаметра цилиндра и хода поршня. Классический двигатель ограничен определённой степенью сжатия, которая составляет не более 120 бар – более высокое давление в коллекторе вызывает эффект детонации, когда топливо воспламеняется раньше впрыска. При использовании системы Cоmmоn Dirесt Injеctiоn детонация исключается – воздушная смесь смешивается с топливом непосредственно в цилиндре. Воспламенение рабочей смеси задаётся в строго заданном цикле под электронным управлением смежных систем газораспределения. Преимущества прямого впрыска:

• Возможность повышения мощности двигателя, не меняя его конструктивных узлов (в том числе чип-тюнинг).
• Выхлопные газы содержат меньшее количество токсичных веществ – топливо сгорает полностью независимо от режима работы. Все двигатели серии ЕР с символом CDi соответствуют требованиям экологических норм Евро-5, Евро-6.
• Ресурс работы агрегата увеличивается – сбоев в работе фаз газораспределения и проблем с детонацией в процессе эксплуатации не возникает.
