Какие признаки говорят о неисправности датчика коленвала?

Как он работает

Давайте разберемся, как работает данный элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении по средствам магнитных импульсов.

Расположение

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене обязательно выбирайте аналогичное устройство, поскольку регулятор с другими характеристиками банально не подойдет, потому система все равно работать не будет даже при наличии качественного, исправного датчика.

Soulemil › Блог › Датчик положения коленвала ВАЗ 2110 – как найти неисправность и заменить?

Современный автомобиль состоит из множества деталей, каждая из которых выполняет свою, присущую ей, важную функцию. Сведения о состоянии мотора и других узлов, передают различные датчики, но датчик коленвала ВАЗ 2110 выполняет работу, несвойственную для данных устройств.Назначение датчика положения коленвала ВАЗ 2110Датчик положения коленвала

Если мотор автомобиля 9-й или 10-й серии отказывается заводиться, любой из водителей сразу начинает проверять систему питания и зажигания, а когда дело доходит до обращения в автосервис, там говорят, что вышел из строя ДПКВ (именно так выглядит аббревиатура полного названия датчика). Недоумение автовладельцев развеивается, когда они узнают, что это единственный датчик, без которого мотор работать не будет.

Датчик коленвала ВАЗ 2110, также как и на многих других автомобилях выполняет не контролирующую функцию, а осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания

Очевидно, что удаление из конструкции такого важного атрибута приводит к невозможности слаженной работы всех систем

В своей работе датчик использует принцип электромагнитной индукции, а необходимые «сведения» считывает с зубчатого шкива привода генератора, в непосредственной близости от которого и установлен.Отсоединяем датчикОтворачиваем креплениеВынимаем датчикДатчик коленвала ваз 2110 – неисправности и их диагностированиеКронштейн датчика положения коленвала

Учитывая, что роль ДПКВ в работе двигателя очень весома, в случае его неисправности можно ожидать самых разных «сюрпризов». Полностью вышедший из строя датчик однозначно не даст запустить мотор. К иным проявлениям неполадок датчика относятся:

неустойчивая работа мотора на холостом ходу;снижение мощности;повышение и понижение количества оборотов коленчатого вала (самопроизвольно);детонация при увеличении нагрузки;запуск с перебоями.

Для такого устройства, как датчик коленвала ВАЗ 2110 неисправности сводятся к двум видам:

повреждение обмоток и частей самого датчика;нарушение целостности провода и качества соединений в цепи.

Сам о себе датчик ПКВ очень прост по конструкции и выходит из строя редко. Ошибка датчика положения коленвала или поломка могут быть вызваны такими причинами, как: заводской брак, механическое повреждение, значительное загрязнение. Первые две причины от водителя не зависят, а за чистотой под капотом автовладелец может проследить.

Кроме того, что моторный отсек всегда находится под действием множества разрушающих факторов, как-то: перепады температуры, летящие с проезжей части мелкие камни и пыль, существенно добавляют проблем места подтекания масла. Если обнаружено, что в каком-либо месте происходит утечка моторного масла, особенно в зоне установки датчика – на корпусе маслонасоса, её необходимо срочно устранять. Контакты соединений проводов датчика всегда должны быть чистыми и защищенными. Изоляция провода не должна иметь повреждений и оголённых жил.Как проверить, исправен ли датчик коленвала ВАЗ 2110?

Учитывая, что ошибка датчика положения коленвала или полный отказ по признакам очень схожи с множеством иных поломок, следует понимать, как проверить его состояние. Удостовериться в работоспособности ДПКВ можно только, если снять его. Сделать это совсем не сложно, необходимо лишь выполнить такие действия:

выключить зажигание;снять клеммный разъём с проводом с датчика;открутить единственный винт, удерживающий датчик на крышке масляного насоса;снять датчик.

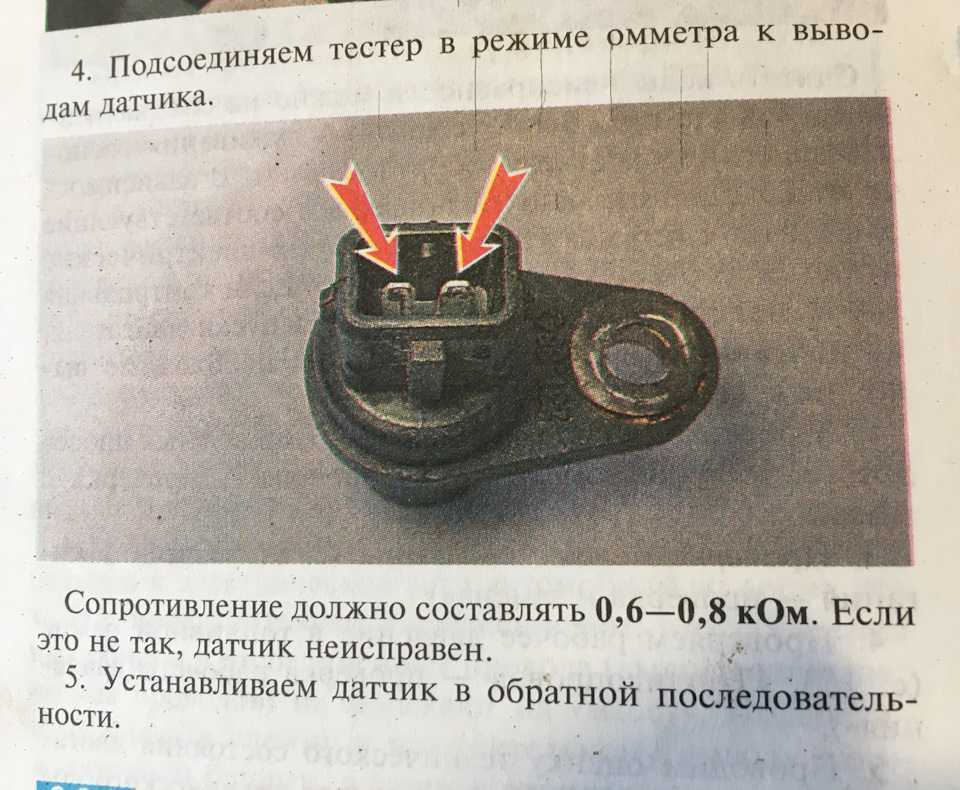

Для проверки необходимо иметь омметр и проверить сопротивление обмоток. Если показания прибора отличаются от необходимых 550-570 Ом, значит, неисправен датчик коленвала. Пытаться ремонтировать его не следует, так как ремонту это устройство не подлежит. Единственный путь выхода из ситуации – замена датчика коленвала ВАЗ 2110. Стоимость ДПКВ невысока, установка не требует много времени и навыков, тем более автомобиль без него всё равно остаётся недвижимым. Если прибор показывает, что сопротивление обмоток датчика находится в норме, значит, поломку следует искать в другом месте.Как заменить датчик коленвала?

Установка, как и снятие датчика ПКВ, производится быстро и без затруднений. Прежде чем приступить к монтажу, следует очистить место установки от пыли и грязи. Далее производятся простые действия: новый датчик вставляется на штатное место; закручивается крепёжный винт; надевается разъём с проводом. На этом замена датчика коленвала ВАЗ 2110 закончена и можно приступать к запуску мотора.

Источник

Как можно проверить исправность ДПКВ?

Сейчас из самых популярных можно выделить 3 метода, которые проводятся быстро и с высокой точностью дают информацию о работоспособности датчика.

Диагностика датчика положения коленвала омметром

При измерении сопротивления у комплекта обмотки на датчике можно использовать специальный прибор – омметр (или по-другому мультиметр). При проверке прибор должен показать значение в интервале 550-750 Ом.

Процесс проверки – измеряется сопротивление катушки в индуктивном датчике. Если катушка на датчике оказалось поврежденной, то в первую очередь поломка отразится на значении сопротивления. Именно поэтому в начале диагностики устанавливается нужный диапазон и проверяется с помощью щупов корректность работы элемента.

Данный тип проверки является базовым и самым элементарным, но дать 100% уверенности в исправности запчасти он не может.

Диагностика датчика положения коленвала омметром

Комплексная диагностика датчика положения коленвала

Второй метод проверки датчика на работоспособность считается более трудоемким и требует для проведения целый комплекс приборов, которые есть только в автосервисах. Для проведения работ вам потребуется:

• Модель мегаомметра;
• Специальный сетевой трансформатор расшифровки данных;
• Стандартный образец измерителя индуктивности;
• Обычный цифровой вольтметр.

С помощью омметра, как и раньше, измеряем сопротивление. С помощью измерителя индуктивности меряем значение индукции на обмотке. В исправном состоянии датчик дает значение в 250-400 мГн. После этого измеряем значение сопротивления изоляции, которое при напряжении в 500 В должно составлять 20 МОм. Сетевой трансформатор в данном методе нужен при возникновении периодического намагничивания датчика. При исправном состоянии датчика все полученные данные должны находиться в установленных рамках.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Данный способ диагностики ДКПВ можно считать самым точным, так как поверяется не только комплектующая коленвал запчасть, но и сама его конструкция во время работы машины. Смысл процедуры заключается в подключении осциллографа к датчику положения коленвала и отслеживанию исходящих от него значений с помощью программы. При данном методе нет необходимости демонтировать прибор с двигателя – все работы проводятся при работающем автомобиле.

Осциллограф

Этапы проверки работоспособности:

• Подключается зажим черного цвета, называемый среди специалистов «крокодилом», к массе мотора проверяемого транспортного средства;
• Далее устанавливается пробник щупа по параллели к сигнальным выводам самого датчика (характерный разъем с обозначением клеммы буквой А);
• Затем вторым разъемом щупа прибора осциллографа нужно подключиться к соответствующему аналоговому входу в компьютер, где установлена программа;
• При правильном подключении всех комплектующих проводов вы увидите на экране монитора сигнал от осциллографа в виде графика с напряжением сигнала непосредственно на входе ДКПВ;
• Для анализа необходимо выбрать особый режим показа построенной осциллограммы – называет он «Inductive_Crankshaft». После этого остается только запустить двигатель автомобиля и отслеживать полученные от датчика значения.

При получении сигнала от датчика, который по выходным параметрам не соответствует нормальным значениям, вы сможете наблюдать резкое подергивание мотора машины, а также затруднения при его пуске. Наличие данных нарушений при анализе выходного сигнала у ДКПВ будет свидетельствовать появлению неисправностей:

• В самой конструкции датчика;
• В элементе, задающий синхродиск;
• В зубцах.

Какая из частей прибора в итоге пришла в негодность, можно будет понять только после анализа характера изменения волн прибора на осциллограмме. Как правило, заменять требуется не сам датчик, а зубчатое колесо, которое за время эксплуатации пришло в негодность.

Замена датчика коленвала на ваз 2110

Определение неисправности датчика коленвала в ВАЗ 2110 8 клапанов и их устранение взаимосвязаны с заменой устройства. Производится просто. Необходимо его снять, а вместо него поставить новый.

Чтобы поменять датчик коленвала на ВАЗ 2110 важно учитывать ряд нюансов:

1. Запчасти следует приобретать в специализированных магазинах.
2. При установке нового датчика следует соблюдать изначальное положение. Соответствующие метки помогут его запомнить. Необходимо также соблюдение распиновки датчика коленвала ВАЗ 2110.
3. Между датчиком и диском синхронизации должен остаться зазор.
4. Болты следует затягивать с моментом не выше 8 – 12 нм.

Если датчик положения коленвала ВАЗ 2110 8 клапанов не прощел испытания и проверки, можно судить о его поломке. При покупке и установке нового атрибута следует провести его испытания. Нужно хотя бы замерить сопротивление. Если проверка показала, что он исправен, то датчик можно ставить на автомобиль. Не стоит забывать о том, что между зубчиками шкива и датчиком должно оставаться пространство. От этого фактора зависит насколько правильно будет работать система управления.

О поломке датчика коленвала ВАЗ 2110 8 клапанов говорят тогда, когда он не прошел испытания.

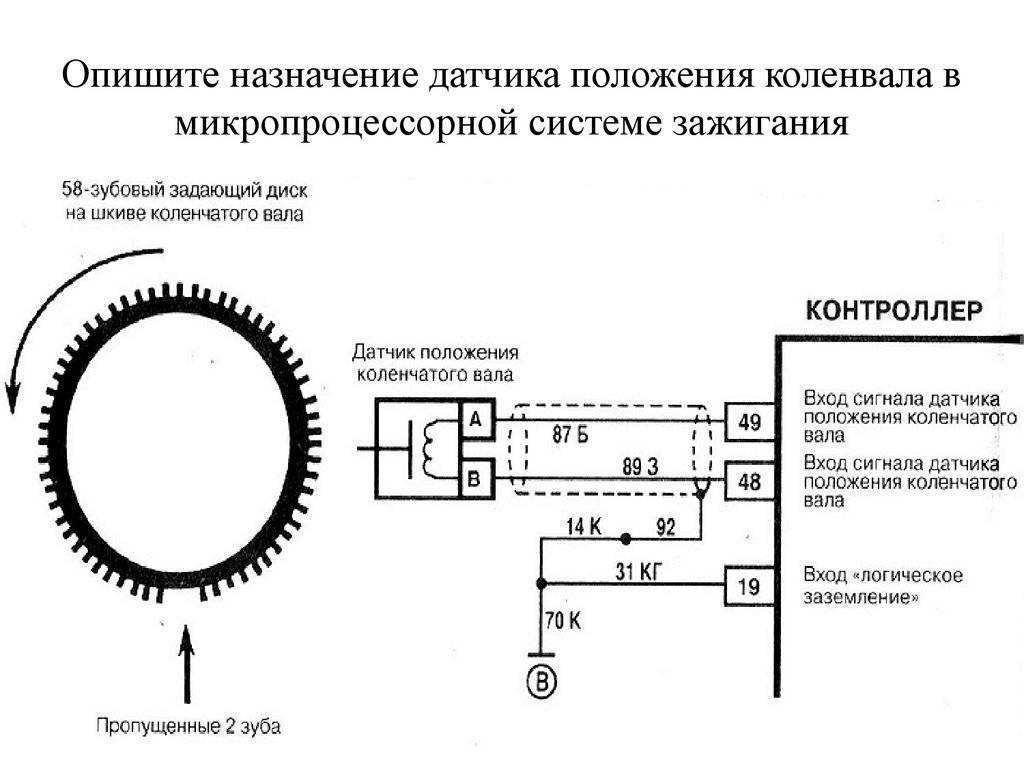

Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ (электронный блок управления двигателем) информацию об угловом положении коленчатого вала и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ. В случае неисправности датчика возникают проблемы в работе двигателя. Рассмотрим, назначение, проверку и замену ДПКВ.

За что отвечает датчик коленвала.

ДПКВ осуществляет синхронизацию фаз впрыска топлива и подачи импульса для воспламенения горючей смеси в камере сгорания. Другими словами, по его показаниям контроллер определяет, когда и в какой цилиндр нужно подавать топливную смесь.

Датчик – индуктивного типа, реагирует на прохождение зубьев задающего диска на шкиве привода генератора вблизи своего сердечника. Зубья расположены на диске с интервалом 6°. Для синхронизации с ВМТ два зуба из 60 срезаны, образуя впадину. При прохождении впадины мимо датчика в нем генерируется так называемый «опорный» импульс синхронизации.

Признаки неисправности датчик коленвала.

Полностью неисправный ДПКВ не даст запустить двигатель. В других случаях неисправности датчика можно выявить по:— плохой запуск двигателя;— неустойчивой работа мотора;— снижение мощности двигателя;— детонация при увеличении нагрузки.

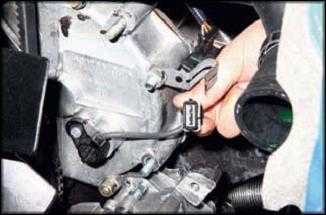

Где находится датчик коленвала.

Он установлен на крышке масляного насоса.

Замена датчика положения коленвала ВАЗ 2110

Чтобы снять датчик положения коленвала потребуется ключ «на 10». Порядок действий:Выключить зажигание и отсоединить разъем датчика.Отвернуть болт крепления датчика, используя ключ «на 10».Снять ДПКВ из кронштейна крышки масляного насоса.

Установка производится в обратной последовательности. Каталожный номер ДПКВ: 2112-3847010.

Как проверить датчик положения коленвала своими руками.

Проверка датчика положения коленвала сводится к проверке сопротивления обмоток. Если показания прибора (омметр) отличаются от 550-570 Ом, значит, неисправен датчик коленвала. Если ошибка датчика положения коленвала не исчезла, значит следует очистить датчик от грязи и проверить целостность провода и качества соединений в цепи. Датчик положения коленчатого вала ремонту не подлежит.

https://youtube.com/watch?v=3TCcw73LZis

Инжекторная система, в отличие от карбюраторной, имеет большое количество разных датчиков, неисправность которых может кардинально повлиять на работу всего автомобиля.

В данной статье речь пойдет об одном из датчиков ВАЗ 2110-15, неисправность которого полностью останавливает работоспособность автомобиля.

Проверка Датчик коленвала ВАЗ 2110 на исправность

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика

Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины; проверка вольтметром, измерителем индуктивности и трансформатором

Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.

Первый способ проверки датчик коленвала ВАЗ 2110

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Особенности проверки на других авто

Что касается других авто, к примеру, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то у них проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что для ВАЗов при проверке на сопротивление катушки датчика коленвала, можно провести дополнительную проверку.

Но для этого мультиметр нужно перевести в режим вольтметра с пределом измерения в 200 мВ.

После подключить щупы к выводам ДПКВ и провести любым металлическим предметом, к примеру, отверткой на небольшом удалении от сердечника.

Если датчик исправен, то он отреагирует на металл, мультиметр покажет всплески напряжения на дисплее. Отсутствие этих всплесков будет указывать на неисправность элемента.

Что касается такого авто, как Reno Logan, то отличие от ВАЗа у этой машины сводится к несколько другим показаниям сопротивления катушки датчика при измерении омметром.

У исправного ДПКВ Logan нормальное сопротивление составляет 200-270 Ом.

У Daewoo Lanos показатель сопротивления катушки должен находиться в пределах 500-600 Ом.

А вот на двигателе ЗМЗ-406, устанавливаемый на автомобили «Волга» и «Газель», нормальным является сопротивление катушки в диапазоне 850-900 Ом.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

https://youtube.com/watch?v=-x5KaseCegk

Процедура замены

Для того чтобы получить доступ и узнать, где находится датчик, можно использовать пространство над колесом. Для этого можно закатить машину на подъемник или поднять только переднюю часть. Когда колеса будут опущены, то можно демонтировать подкрылок и получить доступ к устройству. Также существует способ узнать, где он располагается, с помощью подкапотного пространства. Но для этого требуется снять защиту.

Прежде чем проверять работает ли датчик фаз, стоит убедиться также в наличии контакта на клеммной колодке. Если контакт есть, то приступаем к замене.

Для начала снимают аккумулятор, процедуру замены можно сделать и при включенном, но снять провод массы потом придется, поскольку такая процедура позволит быстро сбросить ошибку связанную с неправильно отрегулированными фазами. После этого используем ключ на 10 и отсоединяем ДПРВ, который закрепляется специальным болтом. Установка нового ДПРВ производится аналогичным образом, в месте, где он соприкасается с двигателем внутреннего сгорания рекомендуется использовать герметик для высоких температур.

Также осматриваем уплотнительное кольцо, если оно имеет повреждения, то произвести его замену. После подключаем аккумулятор и заводим двигатель.

Как проверить датчик коленвала ВАЗ

 Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Как проверить работоспособность датчика

Рекомендуется производить  проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

Способы проверки в гаражных условиях

Самый простой и наименее трудозатратный способ проверки неисправности агрегата – это диагностика с помощью диагностического оборудования. Время диагностики занимает не более 5 минут, и нет необходимости лезть в подкапотное пространство. Ассортимент диагностических устройств на рынке огромен, как по функциональности, так и по ценовой политике. Из бюджетных устройств можем порекомендовать автомобильный диагностический сканер, Корейского производства – Scan Tool Pro Black Edition.

Если подобных адаптеров у вас не имеется, то необходимо снять датчик и произвести диагностику, описанную ниже:

Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем

Особое внимание уделите торцу, обращенному в сторону зубчатого шкива. Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет

Прочистите контакты разъема от окисления. Осмотрите проводку на предмет оплавления либо перелома

Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет. Прочистите контакты разъема от окисления. Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

https://youtube.com/watch?v=zRlOqO1pK24

Источник

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

• Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
• Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой абсорбирования паров топлива;
• Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Как обмануть датчик и завести машину

На примере Ваз 2110 рассмотрим эффективный способ, как можно завести мотор при неработающем датчике коленвала.

Для этого нужно на корпус датчика намотать тонкую медную проволоку, сделать своеобразную обмотку. Проволоку можно взять из любого реле. Вокруг корпуса необходимо сделать 150 мотков, а остаток отвести к фишке, которая подключается к ДПКВ и всунуть концы в разъем вместо датчика коленвала.

Наматывание медной проволоки на корпус датчика

Фиксация проводов на фишке

Перед тем, как наматывать медную проволоку, вокруг корпуса датчика можно сделать 2 витка бумагой или тонким картоном.

Проволока наматывается сверху на бумагу, а потом убирается, таким образом самодельная обмотка нормально станет на корпус.

Если двигатель не запустится, то нужно будет поменять местами проводки подведенные к контактам фишки. Чтобы эти проводки не выпали, их следует временно зафиксировать спичками. Долго с такой конструкцией не стоит ездить, в последствии, вышедший из строя ДПКВ нужно обязательно заменить!

Суть предложенного способа заключается в частичном восстановлении процесса электромагнитной индукции. То есть при поломке штатной катушки (залитой в корпус) таким образом можно сделать элементарную катушку, которая сможет функционировать совместно с центрирующим шкивом коленвала. Как результат, сигнал будет доходить до ЭБУ и двигатель заведется. Подробнее смотрите на видео ниже.

Источник

Замена

Если признаки неисправности дпкв связаны с повреждениями устройства, его меняют без ремонта. Контроллеры располагаются в неудобном месте, к крышке масляного насоса крепятся единственным болтом. Как снять элемент по шагам.

• Отключается зажигание, снимается минусовая клемма АКБ.
• Определяется маслонасос, где находится датчик, вынимается разъем. От контроллера идет 80 см. провод на колодку, определить место разъема можно по проводу.
• Гаечным ключом на «10» откручивается единственный винт.
• Прибор вынимается.

Перед монтажом нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это позволит избежать быстрой поломки новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала от разъема датчика на ЭБУ, проверяется цельность проводки. Диагностику электроники, если подача сигнала есть, но нет ответа электронного блока, проводят в специализированной мастерской. В 90 % случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя по причине банальной грязи. Расположен контроллер в непосредственной близости от маслонасоса, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляет и мешает полноценной передаче данных.

Замена датчика коленвала «ВАЗ 2110»

Для самостоятельного выполнения замены ДПКВ вам потребуются:

• Торцевой гаечный ключ на «10».

• Комплект щупов.

• Новый датчик синхронизации.

Процесс замены датчика включает выполнение следующих мероприятий

a)    Обесточиваем датчик, для чего отсоединяем клемную колодку от датчика. b)    Посредством торцевого гаечного ключа на «10» откручиваем болт крепления датчика и снимаем его (датчик).c)    Устанавливаем исправный датчик синхронизации на штатное место, закручиваем болт крепления и подсоединяем клемную колодку. d)    Итоговым мероприятием процесса замены будет проведение контрольных замеров зазора между зубьями шкива привода генератора и сердечником датчика при помощи комплекта щупов. Величина зазора должна соответствовать следующим значениям: 1,0 + 0,41 миллиметра. Если при контрольном замере величина зазора меньше (больше) указанного значения, необходимо провести корректировку положения датчика или удалить имеющиеся загрязнения. Окончательное испытание работоспособности ДПКВ производим путем запуска силового агрегата и проверяем стабильность его работы.
