Замена датчика давления масла лада калина

Как демонтировать

Многие водители путаются, где находится датчик температуры в системе, который дает информацию на ЭБУ, а где приборный узел. В Калине первый контроллер врезан в термостат, который расположен на патрубке выхода ОЖ с мотора. Передающий датчик расположен рядом, найти его можно по тонкому проводу.

Все работы по снятию и установке деталей проводятся на выключенном моторе при отсоединенной минусовой клемме АКБ. Порядок демонтажа по шагам:

Ослабить винт крепления муфты воздушного шланга к корпусу воздушного фильтра. Это позволит добраться до датчика приборов. При необходимости, снять корпус воздушного фильтра для хорошего доступа к датчикам.
Снять экран или крышку двигателя, приложив силу, вынуть крышку с защелок.
Слить с радиатора ОЖ. На Калине используются тосол или антифриз. Для этого жидкость нужно охладить, но опытные водители проводят замену без сливания тосола. В этом случае потребуется все работы по замене проводить быстро и четко. Поэтому, если датчик меняется впервые, ОЖ лучше слить, чтобы не образовалась воздушная пробка в системе.
Отсоединить колодку проводов.
Накидной головкой или ключом на 19 вывернуть датчик с посадочного места. Если ОЖ не сливать, с отверстия польется антифриз. Поэтому опытные водители, которые ленятся его сливать, моментально зажимают отверстие пальцем и вставляют новый.

Установка элементов проводится в обратном порядке — в отверстие вставляется датчик, закручивается, присоединяется к колодке проводов, заливается антифриз. Проверяется работоспособность системы после подсоединения АКБ.

Особенности датчика фаз и датчика удара

Датчик фаз (ДФ) Лады Калина устанавливается на заглушке блока цилиндров. Его сигнал используется ЭБУ для последовательного впрыска горючего в цилиндры, то есть датчик фаз помогает отслеживать ЭБУ так называемые такты в работе двигателя (впуск, сжатие, сгорание, выхлоп) и подавать топливо тогда, когда это нужно.

Убедиться в том, что датчик фаз неисправен, можно только с помощью диагностических устройств, потому что характер работы двигателя при поломке ДФ обычно не меняется. Может только слегка подняться расход горючего. Иногда двигатель начинает заводиться с небольшим опозданием, потому что ЭБУ ищет сигнал от датчика, но не находит.

При необходимости замены ДФ нужно снять пластиковую крышку блока цилиндров, чтобы было легче подобраться к самому устройству. Аккуратно снимаем с него разъем с проводами и при помощи ключа на 10 отвинчиваем болт крепления, после чего датчик можно извлечь из мотора.

Новый прибор устанавливается на то же место. ДФ также называется датчиком положения распределительного вала. При демонтаже устройства может случиться так, что датчик словно прирастает к своему месту и не желает сниматься. В этой ситуации помогут специальные клещи.

Датчик удара устанавливается как часть штатной противоугонной сигнализации Лада Калина. Как правило, в машине этой модели есть крепление для такого датчика, причем одноуровневого типа. Однако автолюбители научились устанавливать и нештатные двухуровневые устройства. Двухуровневый датчик удара подключается довольно легко без серьезных изменений в штатной проводке.

Часто устанавливаются и датчики с выходным транзистором, настроенные на определенные охранные зоны (например, капот или двери). Двухуровневый датчик удара является наиболее предпочтительным, потому что на удары разной силы он реагирует по-разному, что позволяет оценить степень опасности для транспортного средства

Но важно учесть, что для этого прибора нужна тонкая настройка. Как правило, она производится при помощи специального регулировочного винта

Особенности выбора масла для Калины

Castrol Edge — выбор многих водителей

С присадками более или менее разобрались, но какое масло лучше выбрать для своей «ласточки»? Выбор смазки — один из сложнейших вопросов, к которому следует относиться со всей серьезностью и внимательностью.

Некоторые водители предпочитают всесезонные масла, их спокойно можно заливать в течение всего года. Но профессионалы советуют поступать иначе. Всесезонный вариант, конечно, хорош своей универсальностью, но он не справляется с теми нагрузками, которым ежедневно подвергается трудяга-мотор. Поэтому правильнее чередовать летнее и зимнее масла: в теплое время года заливать более густое, вязкое, а в морозы применять специальную смесь, которая исключит возможные проблемы.

Квалификационная таблица поможет вам сделать правильный выбор при покупке.

Марка	Температурный режим
0W	30-40 градусов мороза
5W	До 25 градусов мороза
10W	15-20 градусов мороза
15W	От 10 градусов мороза
20W	5-7 градусов мороза
25W	Не более 5 градусов мороза

Опираясь на данные квалификационной таблицы, вы сможете легко сориентироваться, какое масло для Калины нужно приобрести.

С этим читают

Расположение и замена датчика давления масла на Гранте

Если у вас возникли проблемы с ДДМ или его расположением (), то первоначальной задачей является его поиск. Для того, чтобы добраться до него, вам понадобятся: трещоточная рукоятка, торцевая головка на 21 или аналог, а также манометр (не обязательный атрибут).

Первый шаг – подготовка к работе. Снимите с двигателя пластиковую панель, и с правой стороны найдите необходимый датчик давления масла гранта 8 клапанная. Он вкручен в головку БЦ (блока цилиндров). Крепко сжимаем фиксаторы и снимаем колодку. Откручиваем датчик при помощи инструментов (накидной или рожковый ключ на 22).

Меняем контролер на новый (он стоит в пределах 200 рублей), после чего запускаем мотор и проверяем его работоспособность. Если лампочка больше не светится – значит проблема была именно в датчике. Если лампа «красная масленка» все же горит – следует и дальше искать причину неполадки.

Совет! Проверяя работоспособность системы не забывайте о чистоте! Грязь на контактах может стать причиной сбоев в работе ДДМ давления масла. При замене датчика давления масла стоит иметь под рукой полотенце или хотя бы газету.

Как самостоятельно выполнить диагностику и при необходимости осуществить замену датчика давления масла на Ладе Калина

Система смазки на любом автомобиле и Ладе Калина, в том числе считается одной из важнейших, обеспечивающей стабильную безотказную работу мотора смазывая трущиеся детали силового агрегата.

Контролируется нормальное функционирование системы смазки датчиком давления масла, а её неисправности проявляются в виде мигающего или гаснущего сигнала индикатора расположенного на приборном щитке. Таким образом, лампочка предупреждает водителя о критически низком уровне масла в моторе.

Хотя причина такого тревожного сигнала может заключаться просто неисправном датчике давления масла.

Перед диагностикой датчика давления масла вначале следует убедиться в целостности масляного фильтра, отсутствии утечек и достаточном уровне масла. Затем вместо датчика производится вкручивание манометра.

При работе двигателя на холостом ходу показатель должен быть не больше 0,65 кгс/см2.

Когда наблюдается несоответствия с вышеуказанным значением, то, скорее всего датчик пришел в негодность и его нужно срочно поменять. Полезно знать, что если у вас нет манометра, то просто снимите датчик и, не заводя мотора, прокрутите его с помощью стартера. В случае разбрызгивания или вытекания масла из гнезда, в котором располагается датчик, говорит о том, что датчик несправен.

Чтоб самостоятельно поменять датчик давления масла воспользуйтесь ключом на «21». Вначале с мотора снимается декоративная крышка.

Сам датчик давления масла на Ладе Калина расположен с противоположной стороны мотора, а устанавливается с правого края разъёма ГБЦ. Затем нажатием на фиксаторы на колодки, она разъединяется с датчиком давления масла.

Далее используя ключ на «21» открутите датчик. На верхний ободок нового датчика можно нанести немножко герметика и вставив его в гнездо закрутите.

Затем подключите обратно колодку, установите на место декоративную крышку и в завершении запустите двигатель. Если в течение пары секунд лампочка погаснет, то это значит что проблема устранена и устройство работает нормально.

Где находится датчик?

Полезно знать

На большинстве транспортных средств монтаж измерителя производится в непосредственной близости с головкой блока цилиндров и масляным фильтром.

Для того чтобы получить доступ к устройству, может потребоваться снять колесо или залезть под днище авто.

Место расположения датчика давления масла

Таблица: расположение ДДМ на популярных моделях автомобилей

Модель машины	Место, где стоит измерительный элемент	Способ получения доступа к контроллеру
Lada Kalina (Лада Калина)	Измеритель давления масла расположен с правой задней части силового агрегата — в отдельном гнезде основного блока цилиндров рядом со щитком ремешка. К контроллеру надо подсоединять один кабель.	В верхней части мотора. Для получения доступа пользователю нужно демонтировать пластмассовую крышку блока цилиндров.
ВАЗ 2108/2109/21099 ВАЗ 2110/2111 (двигатель на 8 клапанов)	Устройство располагается с правой стороны силового агрегата, в специальном гнезде головки цилиндров, рядом с защитным щитком ремня. К нему должен подключаться один кабель.	Сверху
ВАЗ 2110/2111 с двигателем 16 клапанов	Контроллер располагается с задней части силового агрегата на блоке распредвала. К измерительному элементу подключен один кабель, рядом с ним располагаются два пучка проводов, заключенных в изоляцию черного цвета.	Сверху
Audi (Ауди) — большая часть современных моделей	Рядом с масляным фильтрующим устройством. В зависимости от модели, возможно наличие дополнительного измерителя, расположенного на основном блоке цилиндров. К датчику давления подключается один кабель.	В верхней части двигателя
Chevrolet Lanos (Шевроле Ланос)	На масляном насосном устройстве с нижней части силового агрегата. К датчику должен подключаться пучок с кабелями в отдельном изоляторе.	В нижней части двигателя. Получить доступ к устройству можно только из-под днища, если машина находится на яме или эстакаде.
Ford Transit (Форд Транзит)	Посередине под передним бампером автомобиля, рядом с масляным радиатором.
Renault Trafic (Рено Трафик)	На двигателе находится специальное устройство с масляным фильтром и теплообменником. Сам датчик вкручен в резьбу на канале после масляного фильтра.	Сверху
Mercedes-Benz (Мерседес Бенц)— большая часть современных моделей	На данных моделях авто датчик давления масла располагается на картерном устройстве с правой стороны от центральной части машины	В нижней части двигателя. Получить доступ к устройству можно только из-под днища, если машина находится на яме или эстакаде.
Mitsubishi Lancer (Митсубиси Лансер)	Датчик располагается с задней стороны, чуть правее от мотора. Измеритель вкручен в силовой агрегат рядом с фильтром смазочной жидкости. К датчику подключен один кабель.
Nissan X-Trail (Ниссан Икс-Трейл)	Устройство располагается в нижней части на блоке цилиндров, рядом с насосным устройством системы гидроусилителя рулевого колеса.	Для получения доступа пользователю необходимо демонтировать правое колесо и снять пластмассовый кожух ремней.
Opel Astra (опель Астра)	Датчик располагается на уровне картерного устройства с правой стороны от генераторной установки. К контроллеру подключен один кабель.	Чтобы менять и ставить новый контроллер, необходимо снять правое переднее колесо
Volkswagen Golf, Jetta (Фольксваген Гольф и Джетта)	Измерительное устройство располагается в торцевой части головки цилиндров. Данные авто оснащаются двумя контроллерами, второй предназначен для фиксации недостаточного давления и расположен на масляном фильтре справа от машины.	Датчики находятся в верхней и нижней части мотора соответственно
Volkswagen Passat (Фольксваген Пассат)	Авто комплектуется двумя измерительными элементами. Первый располагается на специальном кронштейне до фильтра смазочной жидкости, второй — на выходе из фильтра.	Сверху
BМW E39	Датчик располагается на стакане для масляного фильтра и находится параллельно силовому агрегату. Здесь имеется два контроллера, один фиксирует температуру, другой — давление.	Сверху
Газель с силовым агрегатом ЗМЗ-405	Датчик располагается справа на основном блоке цилиндров, в его верхней части. К измерителю подключен один кабель.	Сверху

где находится и почему горит лампочка ДДМ

Датчик давления масла Калина – достаточно надежный прибор и редко ломается, но иногда он выходит из строя. Статья посвящается этому устройству: что он собой представляет, где находится, как проверить его исправность. Дается инструкция по замене.

Что нужно знать о ДДМ?

В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).

Предназначение и местонахождение

Назначение ДДМ – следить за уровнем масла в силовом агрегате, как только количество смазки становится ниже допустимого уровня — на приборном щитке загорается соответствующая контрольная лампочка.

Принцип работы можно описать следующим образом. Смазка подается ко всем узлам системы под давлением. В систему включен ДДМ, внутри которого находится мембрана, указанная стрелкой 4. Если давление низкое, то мембрана не деформируется, контакты под цифрой 3 при этом замкнуты и лампа, указанная стрелкой 2, горит.

При запуске двигателя давление увеличивается, мембрана деформируется и действует на толкатель, который установлен на ней. В этом случае контакты размыкаются, и лампочка гаснет.

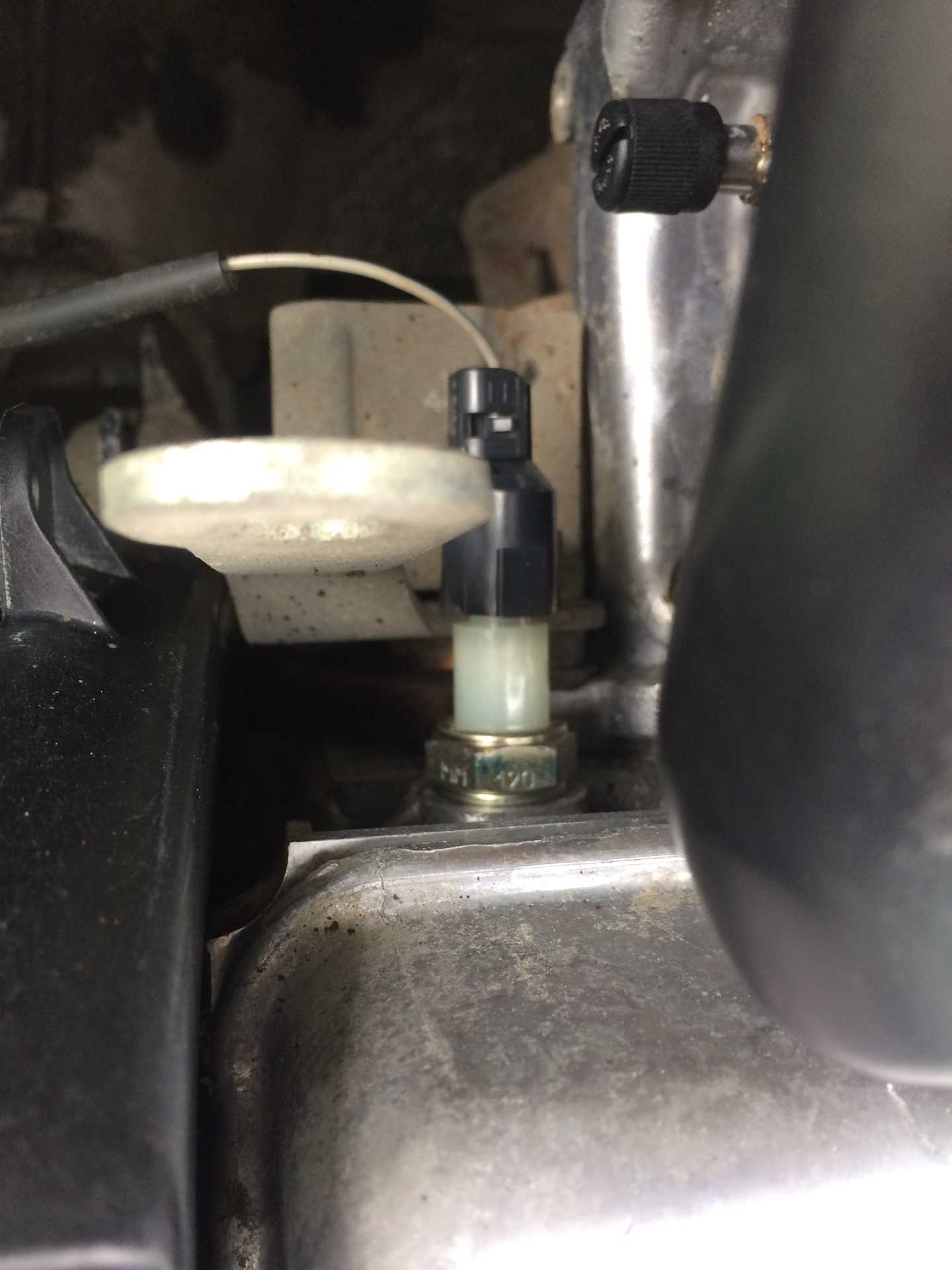

Расположен ДДМ на головке блока цилиндров справа, если смотреть по ходу движения, с обратной стороны мотора. Питание он получает через провод с пластиковой клеммой, по которому его легко обнаружить.

Особенности диагностики

При постоянном горении индикатора на приборке сначала следует проверить уровень масла с помощью щупа, состояние масляного фильтра. Также необходимо проверить, нет ли масляных потеков на корпусе силового агрегата. Если уровень отвечает норме, следует проверить сам прибор. Самый простой вариант проверки – установить вместо проверяемого прибора заведомо исправное устройство.

Не обязательно покупать новый, можно попросить у соседа по гаражу. Правда, датчик должен быть точно такой же. Если после установки исправного прибора, индикатор перестанет гореть, значит снятый неисправен.

Кроме того, с помощью мультиметра проверяется поступление питания на устройство, нет ли обрыва в цепи. При наличии манометра можно проверить давление масла. Для проверки нужно вкрутить манометр в посадочное место ДДМ, и запустить мотор. На холостом ходу значение давления должно быть выше 0,65 кгс/см2.

Если нет манометра, существует еще один способ проверки. Для этого выкручивается датчик, а затем прокручивается стартер, не запуская двигателя. Если при вращении стартера из посадочного места снятого устройства будет брызгать масло, можно делать вывод о неисправности прибора.

О чем сигнализирует горящая лампочка давления масла?

Если контрольная лампочка ДДМ на приборном щитке постоянно горит, это говорит о том, что поломан датчик давления масла Лада Калина либо нарушении цепи.

Если после диагностики выяснилось, что неисправен прибор, его необходимо заменить (автор видео — Александр Скрипченко).

Рекомендуется перед покупкой выкрутить старый прибор и взять с собой, чтобы не ошибиться при выборе нового. Для замены лучше приобретать оригинал или качественный аналог. Не стоит покупать дешевое изделие пытаясь на этом сэкономить, так как некачественное изделие быстро придет в негодность и придется замену выполнять снова. При плохом состоянии колодки ДДМ стоит заменить ее тоже.

Инструкция по замене

Для проведения работ нужно приготовить ключ на «21».

Процедура замены состоит из этапов:

Сначала нужно открыть капот и снять защитную пластиковую крышку с силового агрегата.

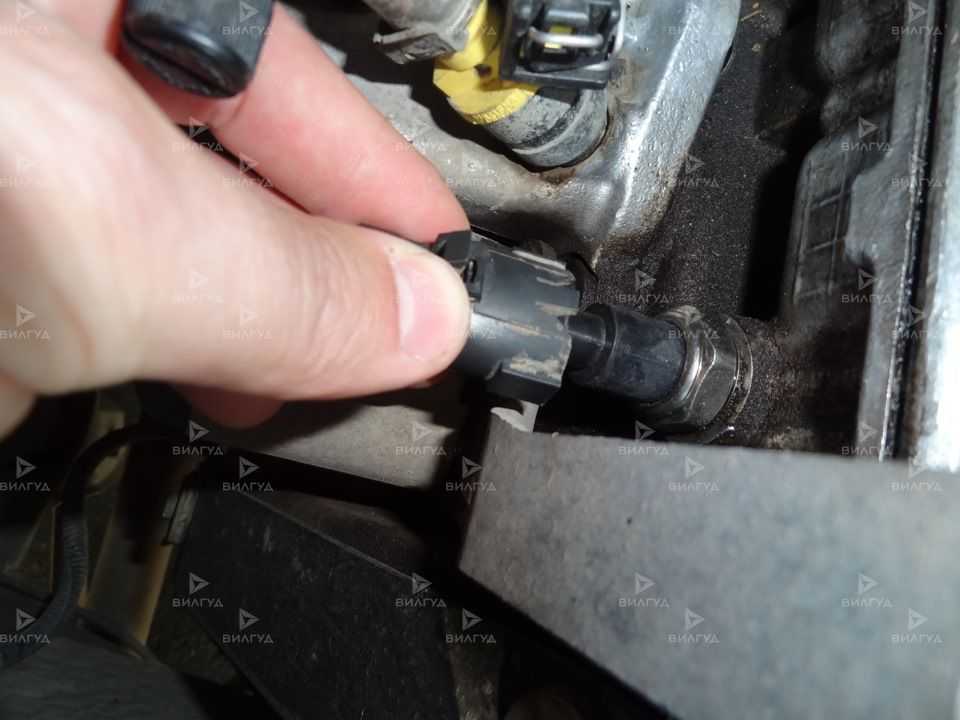

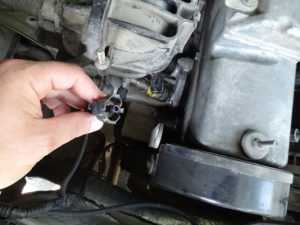

Обнаружив датчик на ГБЦ, от него необходимо отсоединить клемму питания, нажав на фиксаторы.
Если необходимо, проверяем поступление питания.
Далее с помощью ключа на «21» выкручиваем старый прибор. Проверяем его на исправность.

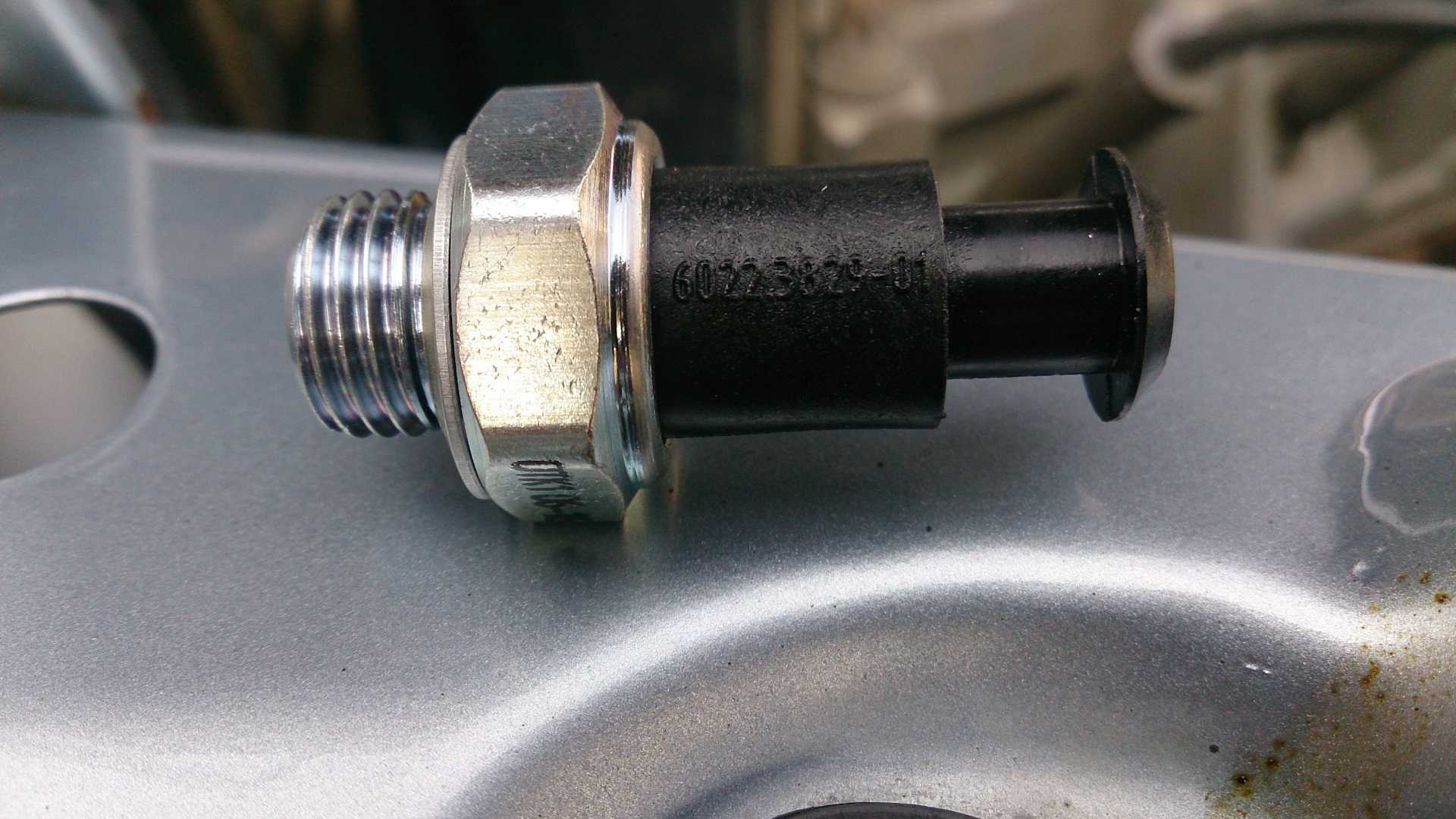

Если старый прибор неисправен, вкручиваем на его место новый датчик.
Присоединяем к прибору клемму с питающим проводом, возвращаем на место декоративную крышку мотора.
Запускаем двигатель. Лампочка на приборной панели должна погаснуть.

Если все работает, замена ДДМ на этом заканчивается.

Фотогалерея «Как поменять ДММ на Лада Калина»

Таким образом, проверить и заменить датчик давления масла Калина сможет даже начинающий водитель, что даст возможность сэкономить время и деньги на посещении станции технического обслуживания.

Самостоятельная замена

Самостоятельно заменить неисправный датчик давления масла довольно просто, придерживаясь пошаговой инструкции:

Для работы нужно подготовить автомобильный ключ на 21. В первую очередь аккуратно снимается защитная крышка с двигателя

Далее следует обратить внимание на обратную сторону двигателя, так как датчик вкручивается в «гнездо» ГБЦ, расположенное справа. Нажав на фиксаторы, удерживающие колодки нужно отключить от колодки

Выкрутите датчик из «гнезда» при помощи ключа. Новый датчик устанавливается на место старого, вышедшего из строя. Перед установкой следует тщательно протереть поверхность «гнезда» чистой тряпкой. На последнем этапе проверьте надежность всех установленных комплектующих, зафиксируйте защитную крышку и проверьте, удалось ли исправить проблему.

Если после запуска мотора индикатор погаснет через несколько секунд, этот факт подтвердит, что лампочка загоралась именно из-за неисправности датчика давления масла.

Как можно понять, процесс замены ДДМ довольно прост и понятен, поэтому с такой работой способен справиться любой автовладелец Лады Калина. Если в процессе замены возникнут затруднения, следует в любое время просмотреть видеоинструкцию, подготовленную профессионалами своего дела.

Как вам статья?

Мне нравится3Не нравится

Проверка и замена датчика давления масла Лада Калина

Двигатель устроен, так что без системы смазки не может выполнять свои функции и для контроля устанавливается датчик давления, который предупреждает о наличие давления контрольной лампочкой на панели приборов.

Датчик не представляет сложную конструкцию, внутри установлена мембрана, шток и контакты, когда в системе нет давления, контакты замкнуты и при включенном зажигании лампочка загорается. После пуска масло под давлением давит на мембрану, и она через шток размыкает контакты и лампочка тухнет, это сигнал, что в системе появилось давление.

Бывают случаи, что после пуска двигателя или во время движения может загореться лампочка, в таких случаях необходимо заглушить двигатель и определить неисправность.

Дайте остыть двигателю и проверить масло в двигателе по меткам на щупе, открутить датчик и проверить дедовским методом, слегка прикрыть отверстие пальцем и прокрутить стартером не заводя двигатель.

Для этого снимите разъём с модуля зажигания, чтобы двигатель не завёлся, а то пальцем не удержишь, если заведётся. Масло должно давить на палец, слегка просачиваясь, значить давление есть в системе, если нет, то проблема ещё глубже и двигатель заводить не рекомендуется.

Можно проверить механическим манометром, закрутив его вместо датчика, давление должно быть 0.6 кг/см и выше на малых оборотах, но не у каждого есть манометр, чтобы проверить, лучше дедовского метода нет.

Сам датчик может выйти из строя или провод пробит на массу, внутри через мембрану масло может попасть во вторую полость, где находятся контакты и оно препятствует движению мембраны.

Проверка датчика заключается в том, что нужно подключить лампочку на 12 вольт и создать давление в одну атмосферу.

Один провод с лампочки подсоединяем к клемме датчика, второй к плюсу аккумулятора, а минус с аккумулятора к корпусу датчика лампочка должна гореть.

Надеваем на резьбовую часть шланг и подаём давление воздуха в датчик, создать давление можно насосом. Как создали давление, лампочка потухла, датчик исправен, если нет, то покупаем новый и ставим на место, поменять датчик особых усилий не требуется.

Лампочка давления масла загорается на холостых: способы проверки

Теперь давайте поговорим о том случае, когда загорание сигнальной лампы низкого давления масла происходит во время работы мотора на холостом ходу. Ниже мы приведем доступные способы выявления неисправности, которые в целом будут полезны при диагностике состояния системы смазки двигателя и давления масла в двигателе.

Если загорелась лампочка давления масла, тогда следует проверить уровень моторного масла в двигателе и его состояние. При снижении уровня долейте масло. Подозрительное состояние масла (черный цвет, излишняя густота) потребует тщательной промывки масляной системы и последующей замены масла. Запах бензина/солярки, эмульсия на крышке маслозаливной горловины или сильное разжижение моторного масла укажут на проблемы с ЦПГ или на трещины БЦ/ГБЦ. На исправном моторе камеры сгорания должны быть герметичными, топливо и антифриз из системы охлаждения не должны попадать в смазочную систему.
Лампа давления масла может загораться на холостых сразу после замены масла в момент первого запуска. В этом случае контрольная лампа может гореть 10, 15 или даже 20 секунд. Если через указанный промежуток времени лампа низкого давления масла не погаснет, тогда следует проверить масляный фильтр. Изделие может оказаться некачественным, плохо прикрученным (заметны потеки масла в области крепления фильтра) или бракованным.
Произведите проверку датчика давления масла. Уровень давление масла на холостом ходу при оборотах на отметке около 800 — 900 об/мин не должен быть меньше показателя 0.5 кгс/см2. Также стоит отметить, что датчики аварийного давления масла на разных двигателях могут иметь отличный друг от друга диапазоном срабатывания, который в среднем колеблется от 0.4 до 0.8 кгс/см2. Это значит, что в случае наличия датчика, рассчитанного на срабатывание при 0.7 кгс/см2, уже во время падения давления до 0.6 кгс/см2 будет происходить включение датчиком аварийной лампы давления масла. Это сделано для условного уведомления о снижении давления в магистрали системы смазки ДВС.

Начальную проверку датчика стоит производить с небольшого поднятия оборотов коленвала (1000-1100 об/мин). Другими словами, если при нажатии на газ лампочка давления масла потухает, тогда возможны следующие варианты:

слишком низкие обороты холостого хода (лампочка моргает на холостых);
низкое давление масла в системе смазки;
сбои в работе датчика давления масла;
неисправности двигателя;

Чтобы точно замерить давление масла в двигателе, необходимо выкрутить датчик и на его место установить манометр. Также не следует исключать ложные срабатывания датчика давления масла на холостом ходу, которые могут возникать по причине загрязнений как самого устройства, так и масляных каналов двигателя. В этом случае понадобится осуществить чистку датчика и прочистку каналов системы смазки.

Что касается поломок мотора, которые приводят к снижению давления масла, косвенными признаками является повышенный расход горючего и моторного масла, двигатель дымит синим или сизым дымом. В таких случаях лампа давления масла горит на холостом ходу с учетом прогретого двигателя. Это происходит по причине того, что разогретый смазочный материал разжижается и свободно вытекает через зазоры между различными деталями (вкладыши, шейки валов и т.д.).

Как известно, на холостом ходу обороты коленчатого вала минимальны. Параллельно с этим маслонасос также развивает минимальное давление. В результате относительно небольшое отклонение может приводить к загоранию лампы давления масла на холостых, в то время как при поднятии оборотов и росте давления масла в системе смазки проблема загорания аварийной лампы низкого давления масла на приборной панели может не проявляться.

Давление масла в двигателе: от чего зависит, как правильно измерить. Какое давление масла на разных моторах в режиме ХХ и под нагрузкой.

Почему в двигателе может быть низкое давление масла, моргает лампочка давления масла на холостых или под нагрузкой. Диагностика неисправностей и ремонт.

Почему происходит попадание топлива в моторное масло, какими могут быть последствия неисправности для ДВС. Бензин попадает в масло: диагностика и ремонт.

Вспенивание моторного масла в двигателе: в каких случаях и чем опасно такое являение для двигателя. Основные причины неисправности, диагностика.

Назначение системы смазки дизельного двигателя. Составные элементы, производительность масляного насоса, функция охлаждения. Неисправности и профилактика.

Причины утечек масла в области масляного фильтра: масло течет из-под фильтра, через корпус, в районе штуцера и т.д. Доступные способы диагностики и ремонта.

Признаки и причины неисправности датчика давления масла

Определить дефектный датчик довольно просто. На это указывают наличие следующих факторов:

Проблемы при пуске мотора.
После включения зажигания загорается и мигает индикатор Check Engine, а также значок масла. Тухнет после запуска двигателя.
Мотор медленно увеличивает число оборотов, теряется его мощность.
Машину дергает во время езды.
Затруднен разгон.

Датчик может прийти в негодность в следствии:

выхода из строя масляного насоса;
засорения контроллера отработанным материалом;
недостаточным уровнем смазки в системе;
загрязнения масляного фильтра;
повреждения мембраны датчика;
замыкания проводки в схеме датчика давления масла;
износа реостата.
