Двигатель умз 421: характеристики, модификации, особенности

Модификации

В зависимости от своей модификации силовой агрегат предназначался для работы на низкооктановом бензине или газобензине у мотора серии УМЗ 4218.

Последние инжекторные модификации мотора УМЗ 4213 Evotech предполагали использование высокооктанового топлива А-92. Следует сказать, что этот мотор критичен к качеству бензина, что приводит к проблемам с топливной системой и необходимостью очистки и замены топливного фильтра и бензонасоса.

• Мотор УМЗ 4215 не отличался устойчивостью к перегреву, что приводило к необходимости дорогостоящего ремонта головки блока цилиндров.
• Первоначально данная разновидность силовых агрегатов оснащалась карбюраторной системой подачи топлива, и лишь в последних генерациях мотора УМЗ 4213 и УМЗ 4218 применялись инжекторы, которые позволили улучшить показатели топливной экономичности.
• Однако проблема недостатка мощности так и не была решена. Силовой агрегат УМЗ 4213 с инжектором и объемом в 2,9 литра выдавал 125 лошадиных сил, что было недостаточно для обеспечения качественной динамики микроавтобусов и тяжелых автомобилей повышенной проходимости.
• Двигатель УМЗ 4218 агрегатировался с механической коробкой передач, а сами автомобили получили систему полного привода. Модернизированные версии силовых агрегатов этой серии отличались улучшенными техническими характеристиками и по отзывам владельцев оказались более надежными, нежели чем первое поколение двигателя.
• Силовой агрегат УМЗ 4218 имеет тонкие сухие гильзы, что положительно сказывается на прочности блока, в котором используются цилиндры с диаметром в 100 миллиметров. Поршни в УМЗ 249 выполнены с технологией смещения пальца, что обеспечивает долговечность мотора при его эксплуатации в тяжелых условиях.
• Необходимо сказать, что несмотря на попытки инженеров УАЗа усилить конструкцию силового агрегата УМЗ 4218, обеспечить двигателю необходимую температурную устойчивость не удалось. Объяснить это можно устаревшей конструкцией силового блока, которая, по сути, не менялась с 1956 года, когда был разработан 402 двигатель. Базу этого двигателя используют моторы 421 семейства и силовые агрегаты УМЗ 341 серии.
• В целом можно сказать, что сервисное обслуживание не представляет особой сложности, что позволяет ремонтировать двигатель УМЗ 4218 в большинстве сервисных мастерских. Самостоятельный ремонт этого двигателя также не представляет какой-либо существенной сложности.
• Используемая на последних модификациях мотора УМЗ 4215 инжекторная система впрыска, по отзывам владельцев, не отличалась надежностью, что приводило к частым проблемам с форсунками, замена которых в силу конструктивных особенностей этого силового агрегата представляла определенную сложность.

У автовладельцев большей популярностью пользуются простые карбюраторные версии двигателя, которые отличаются надежностью и простотой обслуживания. Отметим, что карбюраторные версии двигателей не столь критичны к качеству используемого топлива, что позволяет заправлять машину низкооктановым бензином.

Регулировка клапанов уаз 4213 инжектор буханка

Кто знает,как регулировать клапана,не по щупу,а по ощущению на руку и по искре?Просто один дед подсказал в Псковской.

А вот и нет. Их надо регуриловать раз 5. Сначала выставить зазор 0.25 в каждом клапане, именно в клапане — щуп надо совать не под всю коромыслину а только под сам клапан, так как из-за износа получится зазор больше нормы. Надо выставить зазор, потом провернуть коленвал на 10 оборотов (к примеру) и проверить. Кстати если выставляешь зазор к примеру один а потом когда начинаешь затягивать гайку то зазор увеличивается. Вот. Я так себе все сделал так двигателя как быдто и нету — не шумит.

нет Saab наши движки по природе своей должны шуметь, (т.е. стучать клапанами слегка но все равномерно ) лучше зазор пусть будет чуть больше чем меньше.

Ну не знаю тогда. Просто по книгам пишуь что уменьшение зазоров черевато прогаром клапанов. Но я тут подумал. Ведь когда выставляешь зазоры масла нету. А когда оно будет то зазор между штангой толкателей и толкателем увеличится, но и увеличится зазор между коромыслом и штангой — он поднимется на масле. Да еще на больших оборотах клапана и так зависают, а тут будет больше времени контакт клапана с коромыслом что и уменьшит шум. Я так проехал уже год и пока ничего.

Вот лучше подскажите, откуда может быть какой-то такой стук в двигателе. У меня к примеру поизносились втулки клапанов. И при резком разгоне появляется какой-то стук, однако если газ сбросить то этот стук перерастает в другой непмного по тональности отличающийся. Причем это в узком диапазоне оборотов. Что так может шуметь?

Сделал по Саабовски.Правда двиг слышно.Боязно совсем то зажимать.Но вообще спасибо.А то я в прошлый раз один раз подвернул и всё.Сейчас прокрутил перепроверил.Вроде всё как дохтур прописал.

Поездишь и еще раз проверь. Это не долго. Кстати на крайних клапанах надо зазор делать 0.2 это тоже в книжке написано.

Кстати советую посмотреть штанги толкателей, у меня половина развалилась и от этого видимо был шум — отшпиндюрились такие вставочки сверху и снизу. И еще надо регулировоыные болтики тоже смотреть на предмет износа — дырочка должна быть маленькая и в нее штанга входить плотно и не на много. А если износ грубокий то надо его менять. И саму штангу надо снизу обработать, а то давление-то сечет из-под неплотностей. И гайки на шайбы вот. Я так сделал — на ходу двигателя не слышно, да и давление масла немного возрасло.

Вообще-то зазоры, указанные в камасутре, не от балды. Конструктора ведь посчитали, наверно, так? Может потому и штанги с коромыслами разбивает, а? На первом и восьмом клапанах(крайние) зазоры должны быть 0,3-0,35 мм, на остальных — 0,35-0,4 мм. Как видно, разброс достаточный, поэтому без вреда теоретически можно ставить одинаковые зазоры в районе 0,35 мм(но лучше выдерживать номинал). Это к тому, что если щупов нет и деваться некуда, можно с достаточной точностью обойтись и без них, помня, что шаг резьбы регулировочных винтов 1 мм, а у гаек и головок болтов по 6 граней. Получается при повороте на одну грань 1/6 или примерно 0,17 мм. Правда необходимо учесть, что после затяжки контргайки зазор увеличится на 0,02-0,1 мм в зависимости от износа резьбы, но при крайности на это пойти можно — особого вреда не будет, особенно если все было проделано аккуратно. В общем легонько пальчиками закручиваем винт до упора, отворачиваем на полторы-две грани по головке болта и контрим гайкой.

Варианты тюнинга мотора

Поскольку двигатель УМЗ 421 семейства создан для тяжелых грузовиков, минивэнов, вне- и вседорожников, грузопассажирских машин, атмосферный тюнинг механическим способом не имеет смысла даже рассматривать. Зато вполне возможна установка турбины городского спокойного типа. Для этого необходимо выполнить действия:

• замена штатных форсунок модификациями 440СС от производителя Subaru;
• переделка впускного коллектора под интеграцию интеркуллера;
• шлифовка камер сгорания и каналов внутри ГБЦ;
• ШПГ и валы остаются штатными;
• вместо объединенного выпускного тракта монтируется прямоточный паук 63 мм в диаметре.

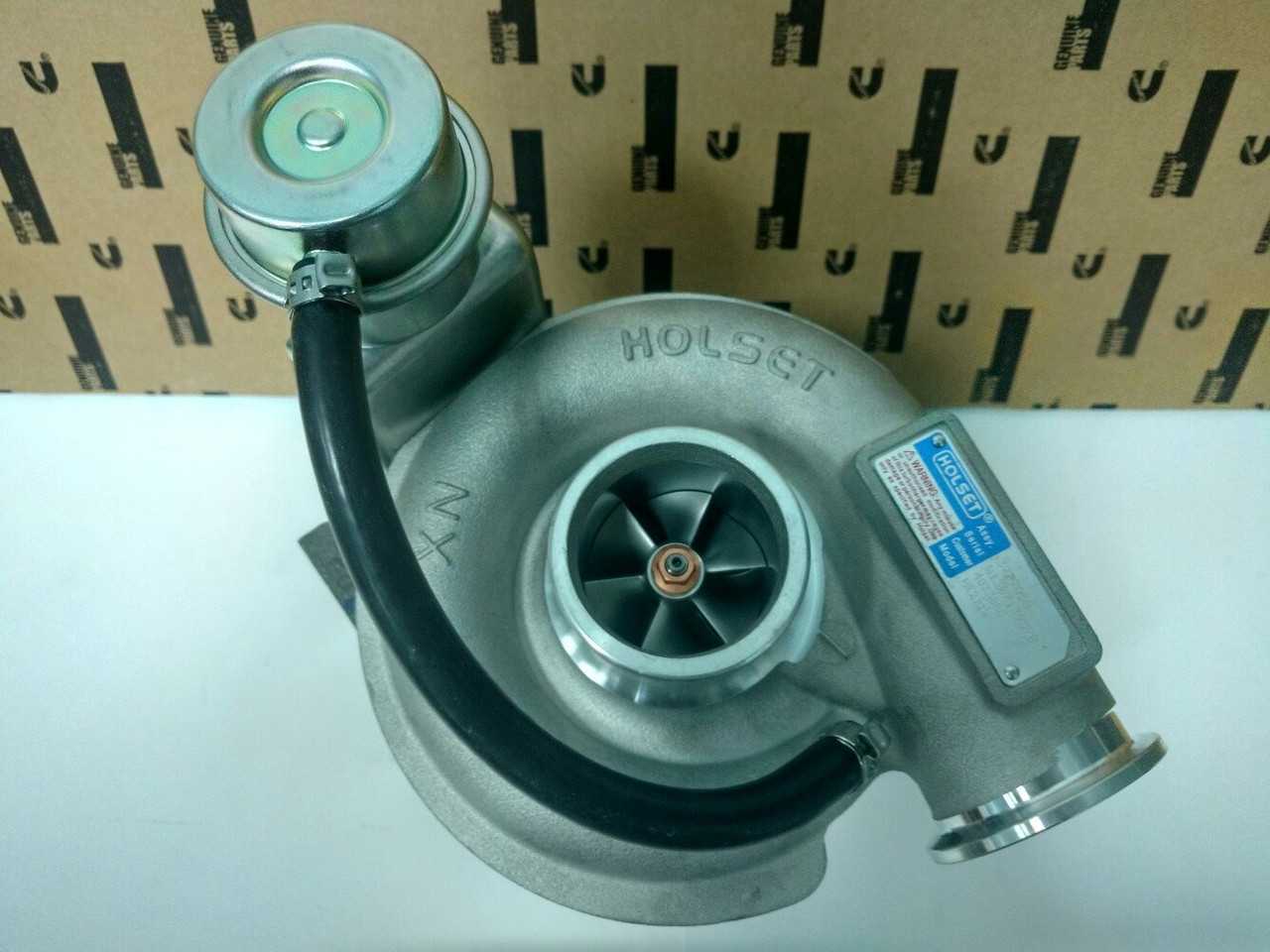

Турбокомпрессор для УМЗ 421

После перепрошивки и настройки тюнинг способен добавить 30 – 50 л. с., движок становится «тракторным», обладает мощным крутящим моментом в нижнем диапазоне оборотов.

Таким образом, базовым в серии производителя УМЗ считается мотор 4218.10 с весьма средним ресурсом из-за дефектов литья блока цилиндров. Зато во всех следующих версиях, не только исправлен этот дефект, но и использованы другие конструкционные решения для повышения характеристик и срока службы.

Бонус

Дело было вечером, делать было нечего. Расчувствовавшаяся вавилонка Варвара расчувствовала нерасчувствовавшегося Вавилу, а развеселившиеся миссис и мистер Уксусы развеселили неразвеселившегося суслика. Но миссис и мистер Уксусы не знали, что расчувствовавшаяся вавилонка Варвара расчувствовала нерасчувствовавшегося вавилонца Вавилу.

Но когда они встретились, то рассказали это друг другу. Но вдруг пришел Прокоп кипятить свой укроп. А портной Пото и портниха Пото стали играть в лото. Дело было вечером, делать было нечего.

Шла Саша по шоссе. Навстречу ей шел шофер по шоссе, тащил шину для машины. Шофер испачкался, стал черным, как чертенок. Саша шофера увидала, обомлела, слова сказать не может, только: тит! тэт! тат! тот! тут! тыт! А потом, когда узнала его, все ему рассказала.

Рассказала, что на дворе трава, на траве дрова, что бомбардир бомбардировал Бранденбург, что всех скороговорок не перескороговоришь, не перевыскороговоришь. Саша болтала, болтала, да так и не выболтала, а шофер сел, онемел и заснул.

Языком не расскажешь, так и пальцем не растычешь. Нечего руками рассуждать, коли Бог ума не дал. Речь умом красна, а если язык шепеляв, то и поговори скороговорочку за скороговорочкой: тридцать три корабля лавировали, лавировали, да невылавировали; у нас на дворе-подворье погода размокропогодилась; сшит колпак не по-колпаковски, вылит колокол не по-колоколовски, надо колпак переколпаковать, перевыколпаковать, надо колокол переколоколовать, перевыколоколовать, надо все скороговорки перескороговорить, перевыскороговорить, и тогда так заговоришь, словно реченька зажурчишь.

От топота копыт пыль по полю летит. То послали Сеню с донесеньем. Голова у Сени с лукошко, а ума ни крошки. Доскакать доскакал, да все не так рассказал: рассказал, что не тридцать три корабля лавировали, лавировали, да не вылавировали, что Прокоп не варил свой укроп, а съел у Малаши всю сыворотку из-под простокваши да еще пирог с грибами, чтоб держать язык за зубами. Прокоп-то держал, а Сеня все болтал да болтал, да и вздремнул. Вздремнуть не вздремнул, всхрапнул, да и присвистнул.

Командир говорил про полковника, про полковницу, про подполковника, про подполковницу, про подпрапорщика, а про подпрапорщицу промолчал, а говорил, что у гусыни усов ищи не ищи — не сыщешь, что чешуя у щучки, щетинка у чушки, что около кола — колокола, что у осы не усы, не усищи, а усики.

Береги честь смолоду, а то была у Фрола — Фролу на Лавра наврала, пойдет к Лавру — на Фрола Лавру наврет, ведь язык без костей и без того красный. У злой Натальи все люди канальи, а еще говорит: «Не тот, товарищи, товарищу товарищ, кто при товарищах товарищу товарищ, а тот, товарищи, товарищу товарищ, кто без товарищей; товарищу товарищ».

Я ему по секрету, а он по всему свету, что на улице медовик, мне не до медовика, что на улице деготник, мне не до деготника, не до деготниковой жены, не до деготниковых детей. Так вот скажет друг дружке, а дружка подружке, а подружка борову, а боров всему городу — язык от лжи не краснеет, и без того красный, а только береги честь смолоду: один раз соврешь — в другой не поверят; ведь коли врун, так и обманщик, а обманщик, так и плут, а плут, так и мошенник, а мошенник, так и вор.

Раз щёголь Щегол ящик щебня нашел,а в щели шуршали щучата,щербатая щука тащила чехол,чтоб сшить из него им брючата.

Щегол шустро щеку ей вдруг прищемилщипцами и шмякнул шумовкой,не мешкая, этот мешок потащил,но вдруг зашуршала шнуровка.

И вышла, щебеча и щурясь, шпанащенки, но в шершавой щетинеи быстро шугнули Щегла-шалуна,чтоб больше не шастал в лощине.

От шока щегол наш утратил свой шарм,чесалась под перьями шкурка.Теперь сторожит он ворота казарм,в матросской шикуя тужурке.

Особенности технического обслуживания двигателей 421

В списке технических характеристик данного двигателя имеется пункт с указанием эксплуатационного ресурса в размере 250 тысяч километров пробега. Данный пробег возможен при соблюдении регламента техобслуживания. В перечень работ входят следующие пункты:

Наименование узлов, деталей, расходных материалов, подлежащих замене	Рекомендованные сроки выполнения работ
Моторное масло	10 тысяч км пробега
Масляный фильтр	10 т. км
Выпускной коллектор	20 т. км
Топливная рампа, топливопровод, свечи зажигания	20 т. км
Ремень навесного оборудования	20 т. км
Воздушный фильтр	30 т. км
Топливный фильтр	40 т. км
Охлаждающая жидкость (антифриз, тосол)	40 т. км
Кислородный датчик	60 т. км
Регулировка клапанных зазоров	15 т. км

Двигатели, работающие на комбинированном топливе (бензине, газе), нуждаются в проведении техобслуживания намного чаще. Данные, указанные в таблице, для них не подходят.

Регулировка клапанов 421 двигатель УАЗ

Поскольку технически в моторе не предусмотрена установка гидравлических компенсаторов клапанов, через установленный промежуток на агрегате требуется отрегулировать зазор в механизме распределения газов. Минимальное пройденное расстояние до настройки клапанов, 5000км пробега. При обнаружении сбоев в работе мотора, процедуру надо провести раньше.

Признаки нарушения настроек регулировки клапанов:

• Снижение мощи силовой установки;
• Работа мотора сопровождается стуком клапанов;
• Появление вспышек внутри карбюратора в модификациях, где предусмотрено изделие;
• Хлопки, раздающиеся в глушителе мотора.

Процесс регулировки зазоров в клапанах сопровождается параллельной настройкой зазора в коромыслах.

Кроме того, после проведения работ, настраивают зажигание агрегата. Параметры зазоров следующие:

• 0,3-0,35мм — клапанные зазоры в 1 и 4 цилиндрах;
• 0,35-0,4мм — клапанные зазоры во 2 и 3 цилиндрах.

Регулировка клапанов:

Неисправности

НЕИСПРАВНОСТЬ	ПРИЧИНА
Появляется детонация и заметная потеря мощности мотора.	Распространенной причиной подобных проблем является клапанный механизм, который в силу отсутствия гидрокомпенсаторов требует регулировки зазоров. Также проблемы с троением и детонацией могут возникать по причине вышедшей из строя свечи, которая не дает искры.
Мотор работает неровно, постепенно теряя масло.	Посредственная термоустойчивость УМЗ 421 стала одним из слабых мест этого силового агрегата. Данная проблема характерна также для моторов УМЗ 341  серии. Масло может уходить в охлаждающую жидкость через многочисленные микротрещины в головке блока цилиндров.
	Ремонт УМЗ 341  и 421 моторов в данном случае имеет высокую стоимость и заключается в замене поврежденной ГБЦ.
	При небольшом количестве трещин возможна шлифовка головки и использование ремпрокладок, однако такой ремонт может рассматриваться только в качестве временного, так как спустя 10-15 тысяч пробега вновь появятся проблемы с потерей масла.
Прогорание поршней.	Подобные проблемы двигатель УМЗ может иметь на пробегах более 200-300 тысяч километров или же при эксплуатации автомобиля в условиях повышенных нагрузок. Ремонт заключается в замене поршней, коленвала и рубашки цилиндров.
Значительное увеличение расхода топлива и потеря тяги.	Причин подобного может быть масса. Начиная от проблем с зажиганием у УМЗ 421, так и связанных с  неправильной работой системы подачи топлива. Ремонт возможен только после вскрытия мотора и определения причины поломки.
Появление потеков масла на моторах серии УМЗ 421.	Проблема решается путем замены прокладки головки блока цилиндров, которая может быстро выходить из строя и пропускать масло.
	Куда хуже, если двигатель УМЗ протекает после перегрева мотора, что может свидетельствовать о повреждении ГБЦ. В данном случае ремонт заключается в замене треснувшей головки.
Моторы серии УМЗ 421 плохо заводятся и захлебываются во время работы.	Ремонт производится после диагностики причины проблем. Достаточно часто бывает достаточно заменить или прочистить воздушный фильтр, что позволяет решить имеющуюся проблему. Также из строя может выходить расходомер воздуха, что требует замены поврежденного элемента.
Появление прогрессирующей вибрации и дрожь двигателя.	Проблема кроется в вышедшей из строя подушке двигателя, что и приводит к появлению повышенной вибрации.
	Ремонт представляет определенные сложности, так как необходимо демонтировать двигатель УМЗ из подкапотного пространства и заменить поврежденную подушку мотора.

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта Газели и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Клапана двигателя 4216 для Газели

• неисправности коленчатого вала;
• проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
• механическое повреждение блока цилиндров;
• слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Готовый к установке на Газель двигатель умз 4216

Регулировка клапанов умз 4216 с гидрокомпенсаторами

Порядок регулировки клапанов с установленными на штангах гидрокомпенсаторами производится по той же схеме, что и без компенсаторов. На нулевом положении коленчатого вала регулировочным болтом настраиваются положения первого, второго, четвертого и шестого плунжеро. Поворотом на 360 градусов (второй оборот) настраиваются восьмой, седьмой, пятый и третий.

Особенность регулирования двигателя 42164, установленного на Газель бизнес класса Евро 4, заключается в отсутствии необходимости использовать контрольно-измерительные щупы. Основными инструментами для выполнения этой процедуры являются гаечные ключи «14» и «11» рожкового исполнения и отвертка с шлицевым наконечником.

Ключом на «14» (редко используется ключ на «15») расслабляем фиксирующую гайку на регулировочном болте и выворачиваем болт до полного расслабления штанги с компенсатором. Затем отверткой заворачиваем болт до соприкосновения с гидрокомпенсатором.

Далее гаечным ключом на «11» продолжаем доворачивать по часовой стрелке регулировочный болт. Несмотря на рекомендацию завода производить «доворот» болта на два полных оборота, практика показывает иную методику, при которых плунжер компенсатора занимает правильную рабочую позицию, а именно:

• на один оборот, в случае настройки выпускного клапана;
• на полтора оборота на впускных клапанах.

Понятие «отрегулировать клапаны» не соответствует фактическим процедурам настройки гидрокомпенсаторов на автомобиле Газель бизнес. После настройки положения гидрокомпенсаторов щупом можно проверить зазоры и убедиться, что толкатель коромысла плотно прилегает к торцевой поверхности стержня закрытого клапана. Минимальный допустимый зазор может составлять от 0,01 до 0,08 мм.

Произвести регулировку гидрокомпенсаторов на ДВС не сложно и своими руками. Инструкция, гаечные ключи, плоскогубцы и отвертка – это все необходимое для выполнения технического обслуживания газораспределительного механизма.

Иногда, после проведенных операций стучат клапана на холодном двигателе. Стук клапанов иногда напоминает звук инжектора (форсунку) или клапана адсорбера. Поэтому необходимо точнее определить источник шума и лучше это сделать стетоскопом.

При выявлении стука клапанов с установленными компенсаторами, необходимо прогреть двигатель до рабочей температуры и затем увеличить обороты до 2000-3000. Если стук не прекратится, то заменить гидрокомпенсаторы.

Тюнинг

Увеличение мощности силовых агрегатов серии УМЗ 421 представляет определенную сложность, так как конструкция мотора устарела, поэтому провести тюнинг без потери надежности силового агрегата зачастую невозможно.

Тюнинг карбюраторных разновидностей этого силового агрегата может выполняться путем использования заводского инжектора, который устанавливается на модернизированную версию УМЗ 4213 Evotech.

Ремонтные работы с установкой на силовой агрегат УМЗ 249 и др. инжекторной системы не представляют сложности. Установка инжектора позволяет получить около 30 дополнительных лошадиных сил.

• Использование проточенного маховика может дать дополнительно около 5-8 лошадиных сил. В продаже можно найти уже готовые варианты таких перфорированных маховиков, которые снижают инерцию вращения и при этом не приводят к разбалансированности двигателя.
• Мотор может получить дополнительные 10-15 лошадиных сил путем установки модифицированной выхлопной системы и воздушного фильтра нулевого сопротивления.

Автор статьи Сенькин Влад

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

1. Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО.
2. Двигатель газели при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
3. Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

Разобранный двигатель 4216

Но если звуки слишком громкие и идут они от клапанов или толкателей или если частота вращения коленвала увеличивается, а эти звуки сливаются в общий гул, то двигатель находится в порядке.

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:

• неисправности коленчатого вала;
• проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
• механическое повреждение блока цилиндров;
• слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.

Без применения щупа отрегулировать зазор достаточно сложно. Можно воспользоваться специальной рейкой, но ее толщина должна быть четко установленной именно на 0,35 мм. Выполнять регулировку «на горячую» не рекомендуется — допущение малейшей ошибки выльется в значительные нарушения в работе мотора, а то и приведет к выходу его из строя. Особенно от этого страдают сами клапаны, которые через несколько сотен километров просто прогорают.

Газель Бизнес 4216 регулировка клапанов. Видео

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:

Газель Бизнес 4216 регулировка клапанов. Видео

Ремонт двигателей ГАЗ 27 март  2 207  0

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:
Если машина без гидрокомпенсаторов, клапана должны освободится, либо на четвёртом цилиндре, либо на первом. У нас освободился первый цилиндр, на нём клапана не нажаты, на четвёртом наоборот. Выпускные клапана мы настраиваем 0.4, так как машина работает на газу, выпускные клапана сильно зажимает, зазор меньше, можно просто не успеть настроить и прогорит седло клапана или сам клапан. Если вы эксплуатируете только на бензине, можно настраивать 0.3. Впускные клапана делаем на 0.3, в инструкциях советуют делать 0.35 но при этом они сильно звенят, автомобиль бывает даже хуже тянет.

Видео регулировка клапанов в Газель Бизнес УМЗ 4216

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 1

Регулировка клапанов УМЗ 4216. Газель Бизнес. часть 2
