Зазоры клапанов л200 4d56

Инструмент

При выполнении операции без СТО необходимо иметь следующий набор для регулировки:

• набор торцовых ключей;
• плоскую отвёртку;
• ключи на 17;
• ключ для проворота коленвала;
• щуп для двигателей ВАЗ или микрометр.

Стандартными щупами невозможно выполнить точную регулировку самостоятельно — они уже нормы и не перекрывают ширину зазоров. Толщина специального щупа для двигателей ВАЗ равна величине оптимальной норме зазоров — 0,15 мм. На чехле таких щупов обычно изображена схема регулировки клапанов.

При подготовке инструментов необходимо определиться каким устройством будет проводиться регулировка — щупом или микрометром. В процессе эксплуатации двигателя изнашиваются клапана и детали головки двигателя. Погрешность регулировки клапанов щупом увеличивается по мере износа деталей силового агрегата.

Для точной регулировки специалисты советуют использовать микрометр. Погрешность регулировки этим прибором равна нулю и не изменяется от износа деталей движка Lada 2106.

Измерение и регулировка

Регулировка зазоров клапанов

Детальное описание этих процедур займёт объём размером с брошюру, так как попутно пришлось бы вдаваться в техническую терминологию и подробности устройства ГРМ различных конструкций.Основные и необходимые правила, касающиеся для всех без исключения ДВС:

• измерение и регулировку зазоров клапанов следует производить только на холодном двигателе;
• эти действия должны проводиться, только когда клапан закрыт, для чего нужно знать порядок работы цилиндров и расположение установочных меток на звёздочках (шестернях) распредвала (или распредвалов) и коленвала;
• метки на звёздочках и шестернях надо точно совмещать с метками на корпусе двигателя, поворачивая коленчатый вал по ходу вращения. За два оборота коленвала распредвал совершает один оборот.

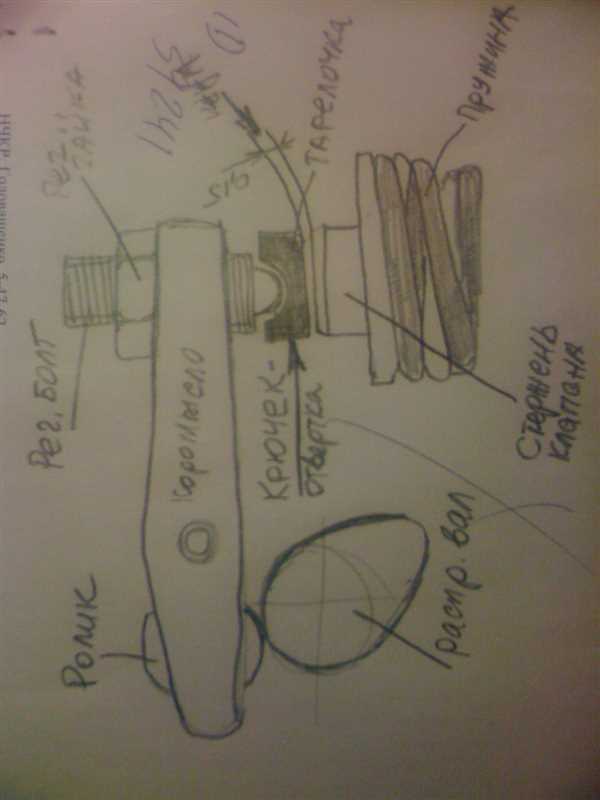

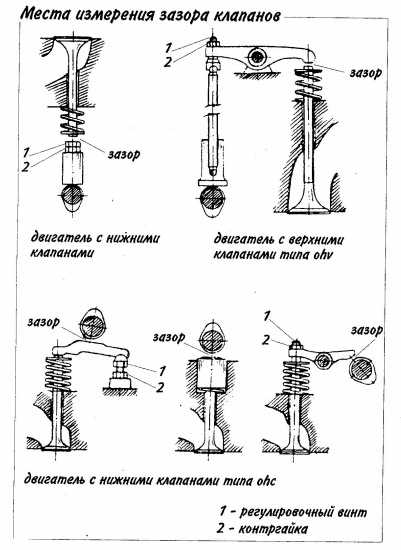

Простейшим измерительным инструментом является щуп для регулировки клапанов. Для классических “Жигулей”, например, он продаётся отдельно (0,15 мм), но на некоторых моторах не все клапаны имеют одинаковую величину зазоров (например, на ЗМЗ-402) и необходим набор щупов. Используя микрометр, Вы добьётесь большей точности, но необходимо использовать его вместе с приспособлением для измерения зазоров.

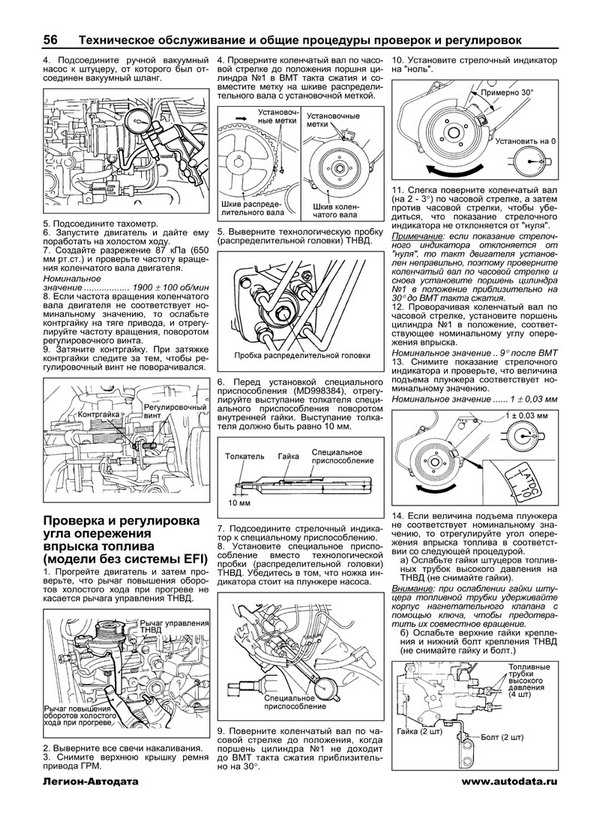

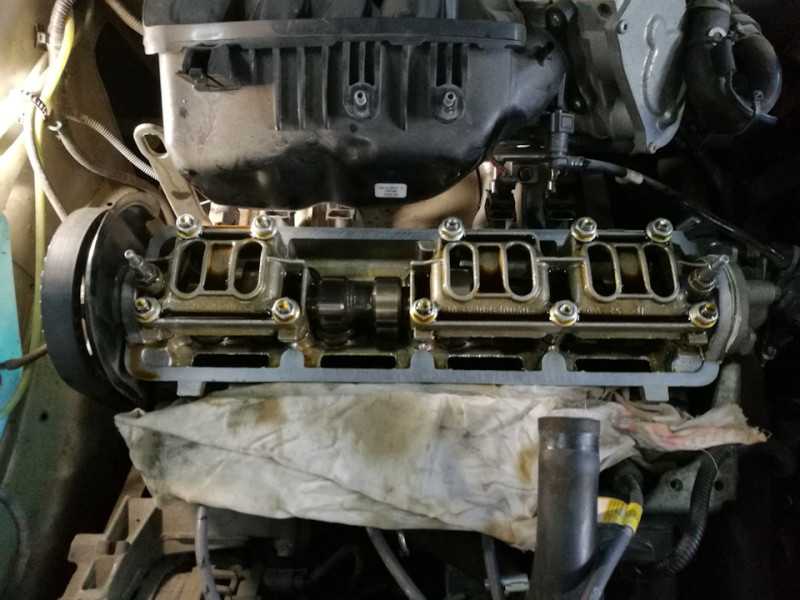

Для тех же “Жигулей” оно представляет собой рейку, которая устанавливается на шпильки крепления “постели” распредвала. На ней указаны углы поворота, соответствующие закрытому положению того или иного клапана.

Кроме измерительных инструментов, иногда нужны приспособления для регулировки зазоров клапанов.
Например, на двигателях семейства ВАЗ 2108 это комплект из двух инструментов. Одним толкатель клапана (“стакан”) отжимается от кулачка распредвала, другим это положение толкателя фиксируется, что позволяет заменить регулировочную шайбу.

В любом случае, если Вы решили произвести регулировку самостоятельно, магазины автозапчастей не оставят Вас с голыми руками.
Подробнее о регулировке зазоров клапанов (на примере автомобилей ВАЗ) смотрите в видео на нашем сайте!

В любых ДВС для организации нормального газораспределения применяются клапанные механизмы. На привод коленвала забирается небольшая часть крутящего момента. В процессе нагрева металл имеет свойства расширяться. Следовательно, меняются размеры деталей мотора. Изменяются и размеры элементов ГРМ. Если в приводе ГРМ не предусмотрен тепловой то при нагревании двигателя до его оптимальных рабочих температур клапаны не будут плотно закрываться. Как следствие, они не будут обеспечивать требуемой герметичности.

По этой причине рабочие характеристики двигателя могут ухудшиться. Но это не все. Снижается ресурс клапанов — очень часто подгорают кромки тарелок. В процессе работы клапана поверхность его изнашивается, а тепловые зазоры увеличиваются. Это ведет к более шумной работе мотора. Чтобы этого не возникало, а двигатель всегда работал ровно и тихо, необходимо периодически регулировать тепловой зазор клапана. Для этого инженеры предусмотрели специальный механизм или же шайбы для регулировки.

Характеристики двигателя 4D56/D4BH/D4BF

Производство	Kyoto engine plant Hyundai Ulsan Plant
Марка двигателя	4D5/Astron Hyundai D4B
Годы выпуска	1986-н.в.
Материал блока цилиндров	чугун
Тип двигателя	дизельный
Конфигурация	рядный
Количество цилиндров	4
Клапанов на цилиндр	2 4
Ход поршня, мм	95
Диаметр цилиндра, мм	91.1
Степень сжатия	21.0 17.0 16.5
Объем двигателя, куб.см	2477
Мощность двигателя, л.с./об.мин	74/4200 84/4200 90/4200 104/4300 114/4000 136/4000 178/4000 178/4000
Крутящий момент, Нм/об.мин	142/2500 201/2000 197/2000 240/2000 247/2000 324/2000 350/1800 400/2000
Экологические нормы	Евро 2 Евро 3 Евро 4 Евро 5
Турбокомпрессор	IHI RHF4 MHI TD04-09B MHI TD04-11G MHI TF035HL
Вес двигателя, кг	204.8 (D4BF) 226.8 (D4BH)
Расход  топлива, л/100 км (для L200) — город — трасса — смешан.	10.77.58.7
Расход масла, гр./1000 км	до 1000
Масло в двигатель	5W-30 10W-30 10W-40 15W-40
Сколько масла в двигателе, л	6.5
Замена масла проводится, км	15000 (лучше 7500)
Рабочая температура двигателя, град.	90
Ресурс двигателя, тыс. км — по данным завода — на практике	—350+
Тюнинг, л.с. — потенциал — без потери ресурса	——
Двигатель устанавливался	Mitsubishi L200/TritonMitsubishi PajeroMitsubishi Pajero Sport/Challenger Mitsubishi Delica Mitsubishi Space Gear Mitsubishi Strada Hyundai Galloper Hyundai Grace Hyundai Porter Hyundai Starex Hyundai Terracan Kia Bongo

О неправильно отрегулированных зазорах клапанов говорит следующее.

При слишком больших зазорах возникает характерный металлический стук. Неплотное закрытие выпускного клапана, вызванное неправильной регулировкой зазоров, приводит к «выстрелам» в глушителе. Неплотное прилегание впускного клапана, обусловленное теми же причинами, имеет следствием «чиханье» в карбюраторе.Слишком большие зазоры приводят к неустойчивости работы (вплоть до остановки двигателя на холостом ходу). Кроме того, при неправильно отрегулированных зазорах снижается мощность двигателя, он неравномерно работает на высоких оборотах.Величина зазоров изменяется вследствие естественного износа клапанного механизма.

76. При подозрении на плохо отрегулированные зазоры «прослушайте» двигатель через стетоскоп или отвертку.Стетоскоп для прослушивания должен быть с высоким тоном и частотой. Если над местами расположения клапанов со стороны головки цилиндров прослушивается металлический стук на фоне общего глухого шума на малых и средних оборотах, то либо зазоры плохо отрегулированы, либо детали изношены.

77. Для выполнения операции вам потребуются следующие инструменты:— плоский щуп соответствующей толщины;— два плоских ключа, отвертка либо специальное приспособление для регулировки зазоров;— ключ для снятия крышки клапанов.

78. Измерение зазоров клапанов выполняется на холодном либо горячем двигателе в зависимости от требований производителя.Во всех отечественных автомобилях данные по величине зазора клапанов приводятся в расчете на холодный двигатель. «Холодный» означает остывший полностью, до температуры окружающего воздуха, «горячий» — нагретый до рабочей температуры.В двигателе с верхними клапанами зазоры клапанов при нагревании не уменьшаются, как это происходит в двигателе с нижними клапанами, а увеличиваются, что обусловлено разницей в тепловой расширяемости материалов, из которых изготовлены детали в двигателях типа ohv и ohc.

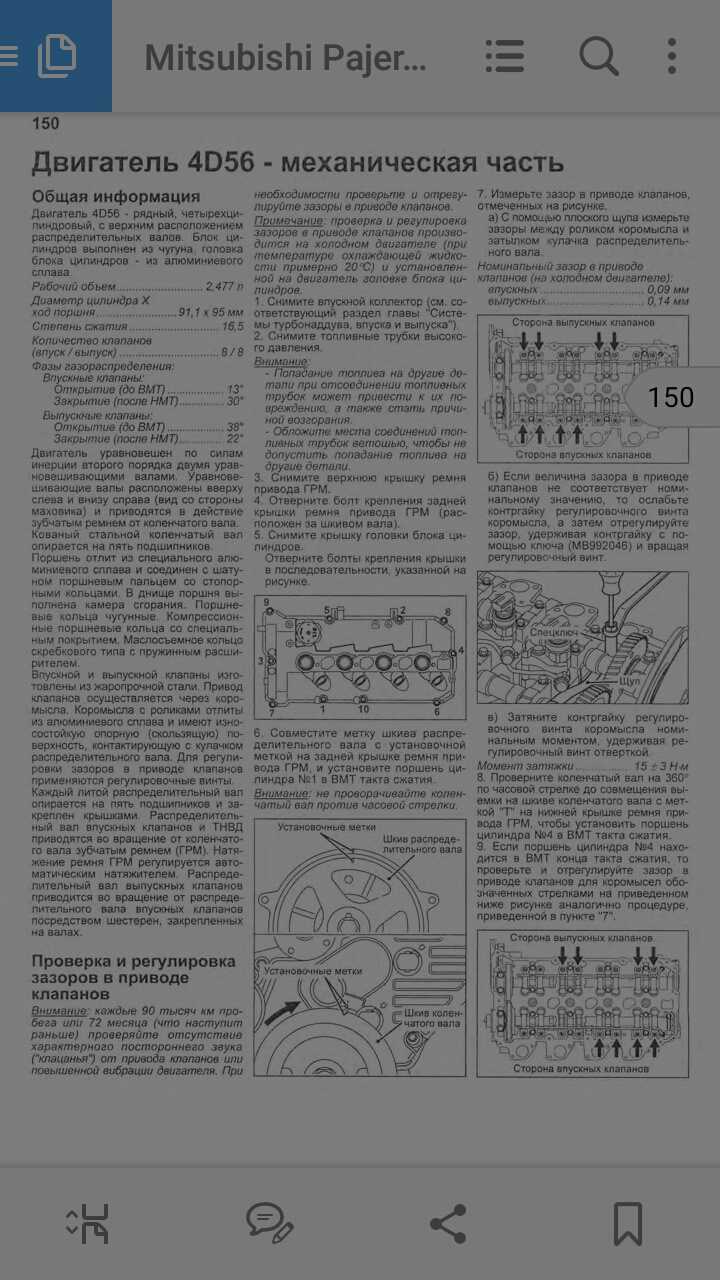

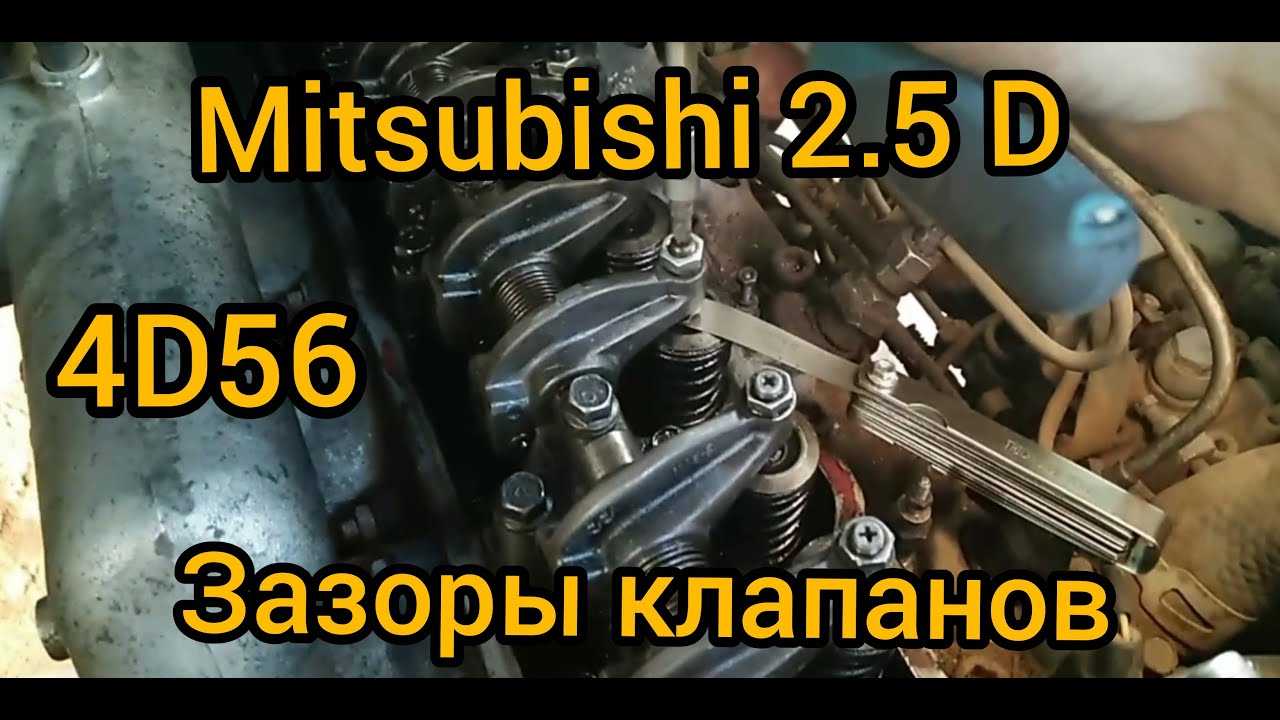

Завершение процесса регулировки клапанов на Митсубиси Л200 4D56

После того как вы осуществили регулировку клапанов на Митсубиси Л200 4D56 пошагово и проверили зазоры, необходимо завершить процесс.

Шаг 1: Затяжка гаек

После проверки и регулировки зазоров клапанов, необходимо аккуратно затянуть гайки на шапках клапанов. Затягивайте гайки равномерно и не перетягивайте, чтобы избежать поломки или деформации клапанов и шапок.

Шаг 2: Закрытие клапанного механизма

После затягивания гаек, необходимо закрыть клапаны. Для этого вращайте коленчатый вал двигателя с помощью гаечного ключа или специального инструмента для доступа к каждому клапану. Убедитесь, что все клапаны закрыты полностью и свободно вращаются при раскрытии.

Шаг 3: Проверка компрессии

После закрытия клапанов, рекомендуется провести проверку компрессии двигателя. Подключите манометр компрессии к свечным отверстиям и вращайте коленчатый вал двигателя до достижения максимального показателя компрессии. Убедитесь, что показатели компрессии одинаковы для каждого цилиндра, что говорит о правильной регулировке клапанов.

После завершения процесса регулировки клапанов на Митсубиси Л200 4D56, рекомендуется провести тест-драйв и проверить работу двигателя на холостых оборотах и в различных режимах. Если вы все сделали правильно, мотор должен работать плавно и без шума, а обороты холостого хода должны быть стабильными. В случае возникновения проблем, рекомендуется обратиться к квалифицированному механику для проведения дополнительной диагностики и ремонта.

Регулировка зазоров в приводе клапанов ВАЗ 2108 1984

11.2. Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле: H = B + A – C, где A – измеренный зазор, мм; B – толщина старой шайбы, мм; C – номинальный зазор, мм; H – толщина новой шайбы, мм.

Пример (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

Предупреждение

Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните гайку крепления крышки фильтра и снимите шайбу. 2. Отстегните четыре пружинных зажима. 3. Снимите крышку воздушного фильтра. 4. Выньте из корпуса фильтрующий элемент. 5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов. 6. Отверните четыре гайки. 7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута. 8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов. 9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки. 10. Снимите крышку клапанов. 11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками. 12. Отверните три болта и снимите переднюю крышку привода распределительного вала. 13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей. 14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов. 15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления. 16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания). 17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания). 18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром. 19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор. 20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку. 21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока. 22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в приложении 3).

Правила и рекомендации по сборке головки цилиндра

Важно помнить, что работы по монтажу головки цилиндров, необходимо выполнять на специально предназначенном стенде. Это обязательное условие, чтобы правильно собрать их, предотвратить еще более серьезные поломки

Ниже приведен правильная техника и алгоритм:

• все отверстия в клапанных втулках нужно продуть, чтобы убрать загрязнения;
• перед установкой впускных и выпускных стержней их нужно тщательно обработать маслом;
• плавность движения и функционирования клапанов требуется проверить на специальном стенде (если они работают не правильно, обязательно осуществляется замена на новые детали);
• на каждый впускной клапан перед монтажом и установкой на предыдущее место, необходимо надеть манжет (их производят из прочной резины).

Во время сборки клапанов, пружинные тарелки нужно установить на стержни. Для этого выполняют поворот рукоятки на кране в несколько оборотов. Они позволяет равномерно и правильно распределить воздух

Важно добиться, чтобы все пружины сжимались одновременно

Шпильки нужно вворачивать в специально предназначенные плоскостные проемы. Они находятся в верхней части, где происходит прилегание выпускного и впускного трубопровода. После этого нужно перевести головку цилиндра в оптимальное положение. Необходимо в обязательном порядке проверить работоспособность всех систем и деталей.

=>

Мотор грузового автомобиля состоит из разных комплектующих и запчастей. Для обеспечения нормального функционирования требуется своевременная и периодическая регулировка клапанов ЗИЛ-130. Водители могут обратиться на станцию технического обслуживания или выполнить настройку своими руками, если будут следовать правилам.

Список моделей авто, в которые устанавливался

Одним из автомобилей коммерческого сегмента, в который ставился D4BF, был Хёндай Портер. Автомобиль превосходно лавирует в мегаполисе, несмотря на большую собственную массу.

Другая машина, которая оснащается этим мотором — Галлопер. Это уже не грузовик, а многофункциональный джип. Поэтому D4BF нашёл здесь два решения: обычный атмосферник и турбоверсия. Разница в мощности между обоими моторами составляет 25-30 л. с. И самое удивительное — расход солярки в сущности не возрастает. К примеру, Галлопер расходует немногим больше компактного грузовика Портер.

Вот список всех Hyundai, в которые устанавливался D4BF:

Как регулировать клапаны на ЯМЗ-236: пошаговая инструкция

Регулировка клапанов является одной из важнейших процедур по обслуживанию двигателя ЯМЗ-236. Корректно настроенные клапаны обеспечивают оптимальное топливоподачу и сжатие в цилиндрах, что в свою очередь влияет на мощность и уровень шума двигателя.

Процесс регулировки клапанов на двигателе ЯМЗ-236 включает в себя следующие шаги:

1. Подготовка двигателя: перед началом работы двигатель должен быть остановлен и остыть. Убедитесь, что автомобиль припаркован на ровной горизонтальной площадке и стоит на нейбезопасно зафиксирован.
2. Подготовка инструментов: для регулировки клапанов необходимы гаечные ключи, пробка с резьбовым отверстием и щуп.
3. Поиск верхней метки: откройте крышку ремня ГРМ и найдите верхнюю метку на шкиве коленчатого вала. Поворачивайте коленчатый вал в направлении движения двигателя до тех пор, пока метка не совпадет с нижней грани колодки, противоположной двигателю.
4. Затягивание болтов: после того как метка и колодка совпали, затяните болты на головке блока цилиндров.
5. Измерение зазоров: используя щуп, измерьте зазоры между клапанами и поверхностями клапанов. Запишите значения зазоров для каждого цилиндра.
6. Регулировка зазоров: с помощью гаечных ключей регулируйте зазоры до необходимого значения. После регулировки зазоров повторно измерьте их, чтобы убедиться в их точности.
7. Повторение процедуры: повторите процесс измерения и регулировки зазоров для каждого цилиндра.
8. Фиксация результатов: после завершения регулировки клапанов, закрепите болты на головке блока цилиндров и закройте крышку ремня ГРМ.

После проведения всех вышеперечисленных шагов, двигатель ЯМЗ-236 готов к работе с правильно настроенными клапанами. Рекомендуется проводить регулировку клапанов периодически в соответствии с рекомендациями производителя.

Процесс регулировки и порядок выполнения работы

Головка цилиндров находится удаленно от корпуса. Между ними есть специальная перегородка. Для крепления и надежной фиксации применяются болты. Проводить регулировку необходимо в том случае, когда возникают посторонние звуки в виде стука. Чтобы устранить их, необходимо отрегулировать зазоры. Для выполнения работы, требуется отключить все провода электрического тока, которые подают высокое напряжение к отдельным элементам двигателя. Их обязательно отсоединяют от свечей зажигания. Для этого требуется провернуть гайки, которые находятся в месте крепления крышки головки цилиндра. Далее происходит демонтаж крышки, на которой есть прокладки.

Чтобы выполнить регулировку клапанов и зазоров, необходимо дождаться, когда полностью остынет мотор. Для настройки применяют винт с контргайкой. Порядок регулировки выглядит следующим образом:

• сначала необходимо установить поршень первого цилиндра;
• в момент его прокручивания два клапана ЗИЛ 131 и 130 закрываются (между стержнем и нажимным кольцом появляется максимально допустимый зазор);
• для измерения используют щуп, а при отклонениях от допустимой нормы применяют регулировку.

Этот способ решает проблему, как отрегулировать клапана на ЗИЛ 130. Он наиболее простой и доступный для многих автомобилистов, которые могут устранить зазор самостоятельно.

Определение правильного момента для регулировки клапанов

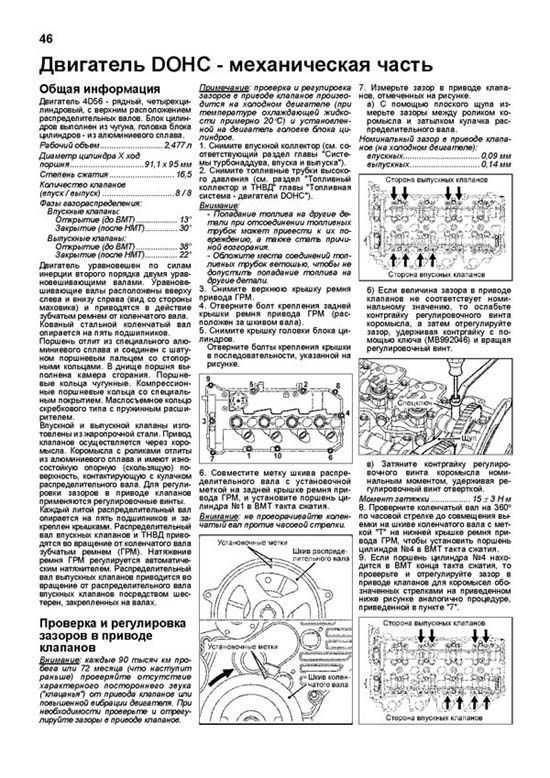

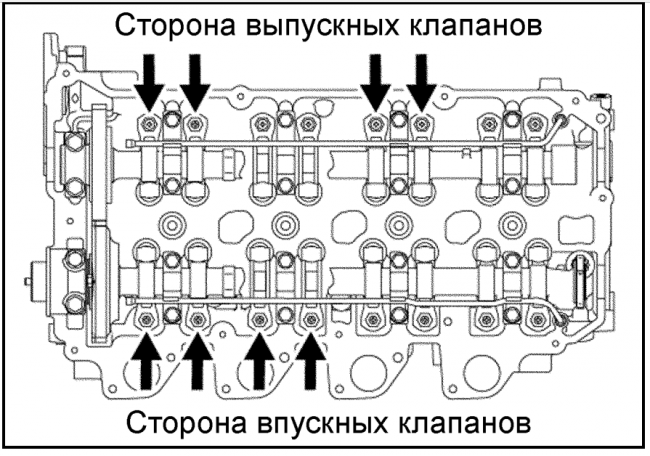

Перед тем как приступить к регулировке клапанов на Митсубиси Л200 4D56, необходимо определить правильный момент для проведения данной процедуры. Регулировка клапанов следует проводить при холодном двигателе, чтобы предотвратить возможные ожоги и обеспечить точность настроек.

Для определения правильного момента регулировки клапанов, сначала убедитесь, что автомобиль находится на ровной и устойчивой поверхности.

Шаг 1: Установите корректную отметку на маховике

Проверьте инструкции производителя автомобиля, чтобы узнать, как найти идентификационные метки на маховике двигателя. Они обычно расположены на самом маховике и на нижней крышке газораспределительного механизма. Установите метку на маховике в соответствии с указаниями производителя.

Шаг 2: Определите цилиндр для регулировки клапанов

Определите последовательность цилиндров и их номера, используя инструкции производителя. Вам понадобится эта информация для правильного регулирования клапанов. В большинстве случаев, начинайте с первого цилиндра, затем двигайтесь последовательно по порядку.

Шаг 3: Проверьте отсутствие нагрузки на клапаны

Перед началом процедуры убедитесь, что клапаны выбиты, чтобы избежать любого давления или нагрузки на них во время регулировки. Для этого снятия клапанной крышки расположить крышку на место и не регулировать конструкцию.

Шаг 4: Измерьте зазоры между клапанами и распределительными шайбами

Используя инструмент для измерения зазоров клапанов, установите его между клапаном и распределительной шайбой. Подвигайте клапаном вверх и вниз и убедитесь, что ощущается легкое сопротивление, но без усилий. Зазор должен быть в пределах, указанных в инструкциях производителя. Если зазор некорректный, продолжите настройку.

Шаг 5: Регулируйте клапаны при необходимости

Используя инструменты для регулировки клапанов, настройте зазор до желаемого значения. Вращайте винты или фиксаторы клапанов в соответствии с инструкциями производителя, чтобы достичь правильного зазора. Убедитесь, что зазор одинаков для всех клапанов в данной головке цилиндра.

Цилиндр	Впускной клапан (мм)	Выпускной клапан (мм)
1	0,25-0,30	0,35-0,40
2	0,20-0,25	0,35-0,40
3	0,25-0,30	0,35-0,40
4	0,20-0,25	0,35-0,40

Повторите процесс для всех цилиндров и клапанов двигателя Митсубиси Л200 4D56. Тщательно проверьте, что все зазоры настроены правильно и соответствуют указанным значениям производителя.

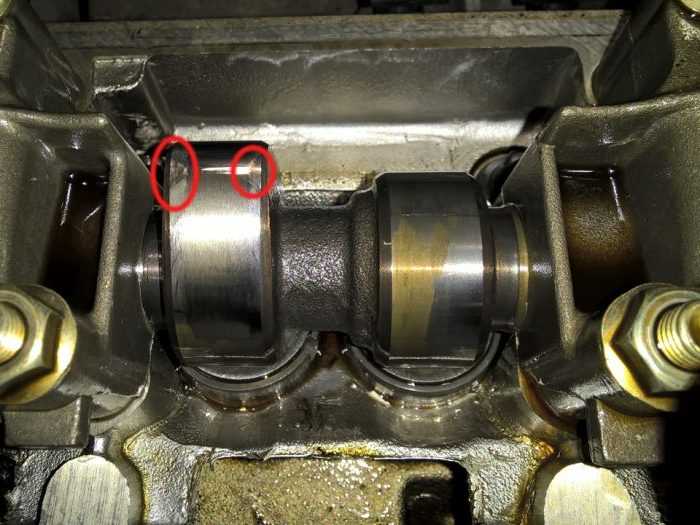

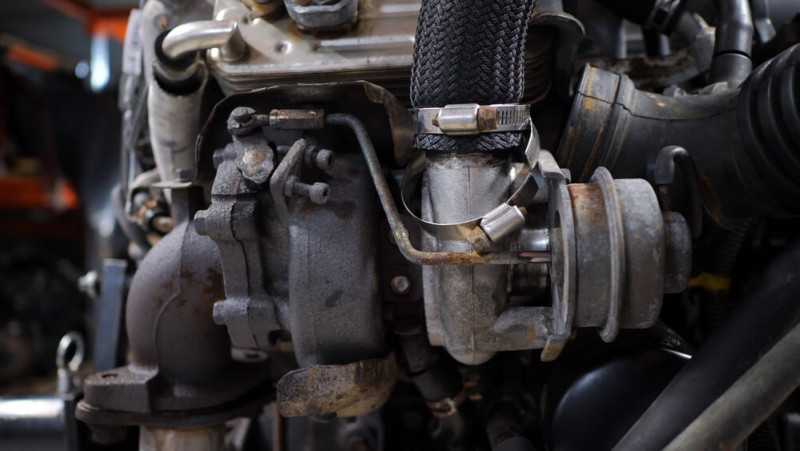

Турбокомпрессор

На вихрекамерных двигателях используется простой турбокомпрессор Mitsubishi TD04 c перепускной заслонкой. В зависимости от версии двигателя он может быть самоуправляемой или иметь управление от электровакуумного клапана. В первом случае при достижении давления наддува в 1,8 бара (т.е. избыток давления в 0,8 бара), это давление по трубке воздействует на диафрагму актуатора, который соединен со штоком перепускной заслонки.

Турбокомпрессор надежный и служит хорошо и долго. Верный признак его износа – это большое количество масла во впускном коллекторе, а также в интеркулере (при его наличии во впускной системе). Cлучаи разноса двигателя 4D56 из-за работы на этом масле очень редкие.

При сильном износе турбокомпрессора возникает очень сильный люфт вала, крыльчатки задевают за корпус, турбина гудит, мощность двигателя снижается.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

• Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
• Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
• Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.

• Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
• Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
• «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
• Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
• Растворитель. Нужен для очистки рабочих поверхностей.
• Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

• Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
• Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
• Контактная или газовая сварка.
• Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

• С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
• С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
• Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
• В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
• Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

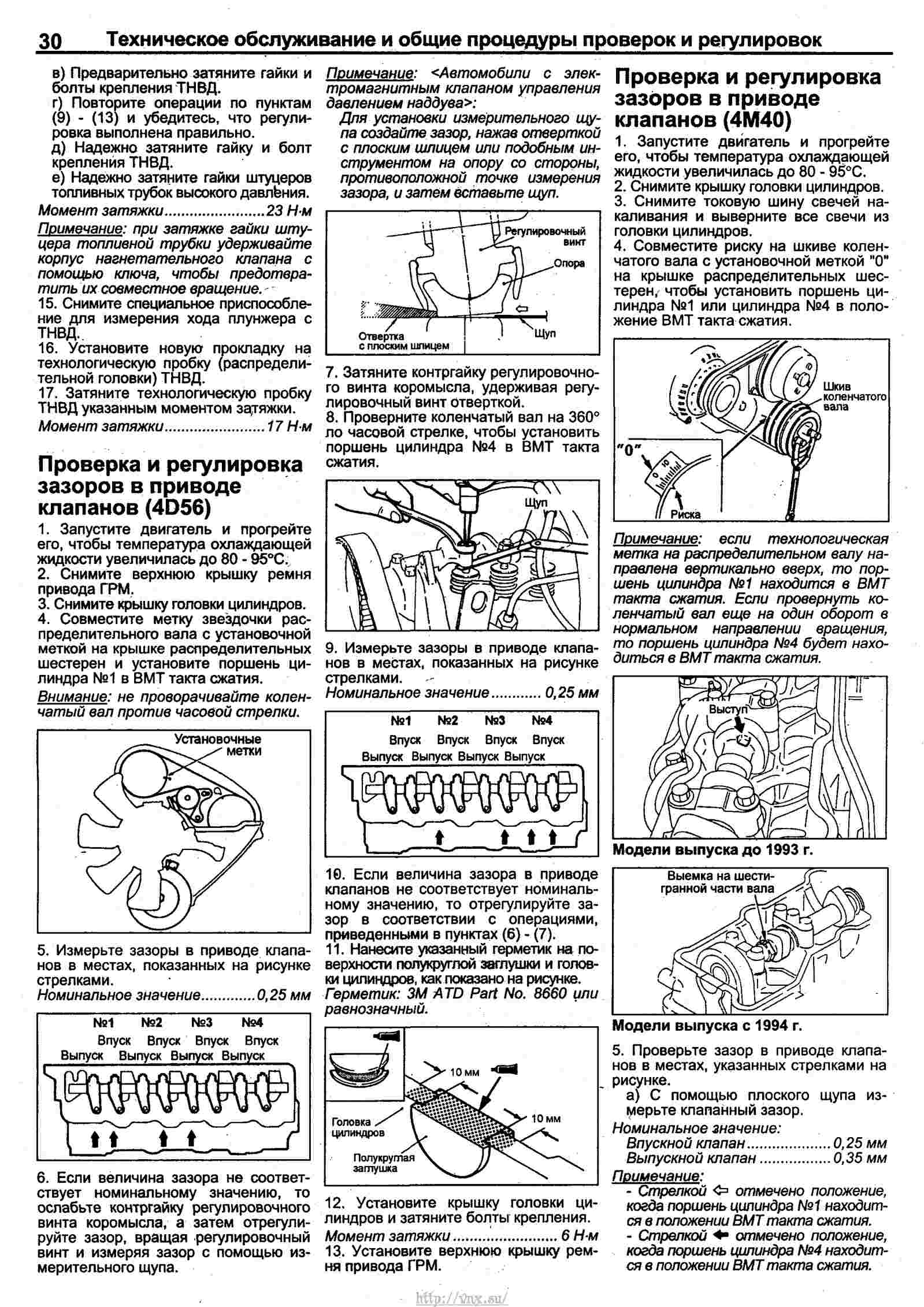

Регулировка зазоров клапанов

Она осуществляется только на холодном двигателе: оптимальная температура окружающей среды +20 градусов. Заранее приготовьте:

• узконосые пассатижи;
• плоскую отвертку;
• головки;
• шприц для удаления масла;
• пинцет;
• рассухариватель клапанов (приспособление);
• щуп (0,2 и 0,35 мм);
• регулировочные шайбы.

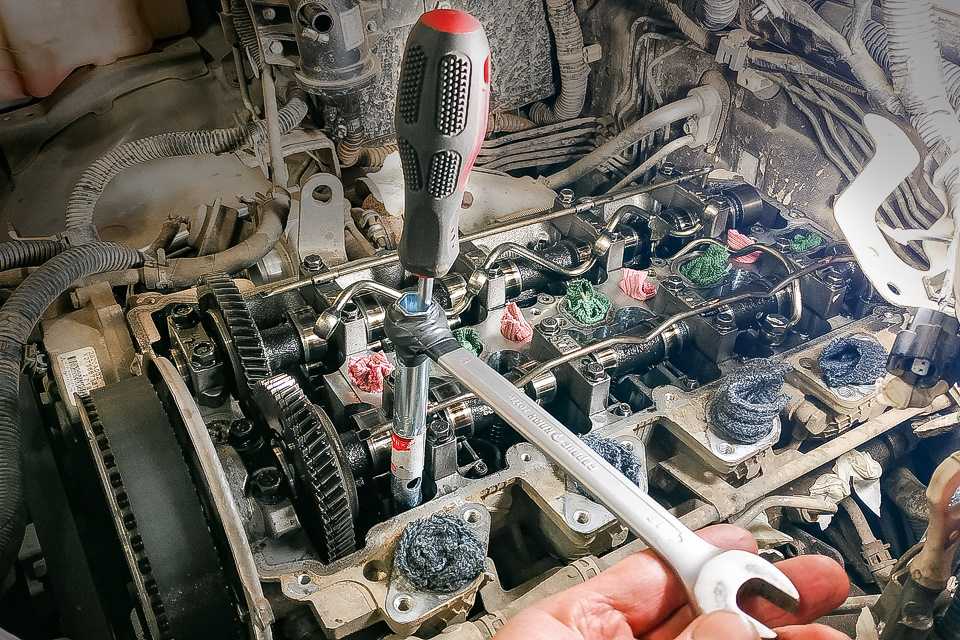

Выверните болты, крепящие клапанную крышку, снимите ее и выверните свечи зажигания. Заодно осмотрите кулачки распредвала, чтобы убедиться в отсутствии выработки. Далее с помощью шприца удалите из головки масло. Прикрепите к шпилькам приспособление для утопления клапанов. Следующие этапы:

1. Проверните коленвал и добейтесь совпадения меток на крышке ГРМ и шкиве совпали. Далее поверните вал еще на три зуба шкива.
2. Щупом на 0,2 мм (впускной) и 0,35 мм (выпускной) проверьте зазоры. Для справки: чтобы определить, где впускные, а где выпускные клапаны, считайте слева направо: выпуск-впуск, впуск-выпуск и так далее. Регулировочные шайбы нужно заменить при легком прохождении щупа. Для этого опустите клапан вниз, используя приспособление, одновременно удерживая толкатель от проворачивания с помощью плоской отвертки.
3. Закрепите толкатель внизу и пинцетом извлеките старую шайбу и установите подходящую новую.
4. Удалите фиксатор и снова проверьте зазор: щуп должен проходить с небольшим усилием.

Порядок регулировки: 1 выпуск – 2 впуск, 5 выпуск – 2 впуск, 8 выпуск – 6 впуск, 4 выпуск – 7 впуск.
