Регулировка клапанов mitsubishi pajero дизель

Описание двигателя D4BF

Выпуск силового агрегата начался в мае 1986 года, когда его установили под капот Митсубиси Паджеро. Он пришёл на смену 4D55, представляя собой революционную на то время конфигурацию:

Первые модификации данного мотора были атмосферные. Они развивали 74 л. с. при 4200 об/мин. Компания Хёндай, польстившись на такие показатели, переняла мотор и установила под капоты своих автомобилей подходящего класса. После этого концерн Митсубиси Моторс начал выпуск более мощных двигателей серии — турбированных. В качестве нагнетателя применили MHI TD04-11G, что позволило усилить агрегат до 90 л. с. В то же время Hyundai произвела турбо аналог под индексом D4BF, но уже с другим нагнетателем.

С 2005 года стали производиться модификации с ГБЦ типа DOHC. На этом моторе нашла применения система Коммон Райл 2 поколения. Было две таких версии: одна с турбиной IHI RHF4, другая — с той же турбиной, но с изменяемой геометрией. Первый вариант выдавал 136 л. с., второй — и того больше — 178 л. с. Выхлоп обоих двигателей соответствовал последним нормам Евро.

1996 год ознаменовался снятием мотора D4BF с производства. Митсубиси заменил его на 4M40, но частично. Производство легендарного движка продолжалось, но только для отдельных автомобилей и ряда стран. Полностью был заменён в 2020 году на 4N15.

Меняем ремень ГРМ на 4D56

эта регулировка зависит от температуры воздуха. вот та пружина что стоит под этим кронштейном при морозе должна разжиматься, и повышать холостые обороты, это раз, 12 деталька (на нее давит весь этот механизм) должна прогонять соляру через подогрев от движка это два

так что тут важно не переувлечься, чтоб не получилось так что при -20 тнвд даст сразу жару на 2000-3000 оборотов :). при морозе просто открыть капот и убедиться что натяжитель (деталь 10) тросика газа не сильно отпущен

а так — все верно.

Это плохо что регулировка зависит от температуры, получается если придется убавить то опять будет жесче тарахтеть, и все же придется крутнуть тнвд чтоб уов был чуть ранее чем есть. Все это делал при температуре примерно -10.Сегодня же потеплело и вот что я заметил.Открыл капот и посмотрел какой зазор между деталькой 10 и болтом рег.холостого хода, он оказался примерно 1,5 -2мм хотя до этого было 4,1мм ( и летом тоже).Как завел машина сразу не вышла на повышенные обороты (подсос воздуха имеется по видимому) постепенно как вышла то зазор увеличился до 5,6мм, хотя ранее до регулировки зазор был сразу на холодную (кажись и летом и зимой одинаковый) 4,1мм и после запуска не увеличивался.Вобщем загадочный механизм этот автомат прогрева : ) буду дальше наблюдать. Изменения по запуску произошли, на горячую быстрее стал заводится (то есть меньше стартером надо крутить) но как при глушении так и во время запуска есть некий (не знаю как сказать) клювок двс, что то типа как подушка двс то ли под задубела то ли не совсем целая, но при этом я бы не сказал что есть какие либо лишние вибрации при работе.А какой зазор на холодную на твоей машине ? между рег.болтом холостого хода и деталькой 12, и меняется ли он после запуска в большую сторону.

у меня при установке ее отодвинули, потому она даже при -10 почти не давит на рычаг газа, при -20 чуть-чуть, а вот подогрев поддавливает сильнее. ничего страшного если немного подрегулировать нет, главное проследить чтоб в сильный мороз не дало газу. собственно -25… -30 и будет показателем, если все ок — не трогать

Прибор для установки УОВ (угла опережения впрыска) 4d56 (l200 OLD)

Долго искал и в итоге не нашел в инете по этой теме ничего конкретного. Пришлось самому находить по знакомым мастерам, снимать размеры и в итоге удалось изготовить такой незамысловатый приборчик для установки УОВ (угла опережения впрыска) для моторов 4d56 и 4m40.

Вот его чертежи для изготовления у любого мало-мальски не криворукого токаря.

После показа чертежа токарю и расплатившись с ним единой русской жидкой валютой, у Вас должно появиться в руках примерно такое изделие:

Чтобы индикатор не выпадал и нормально фиксировался — в переходнике нужно просверлить отверстие и нарезать резьбу М5 для подходящего винтика, к сожалению забыл его начертить, но думаю что на фото и так все понятно.

Затем все это собираем воедино и выглядеть в итоге все это должно примерно так:

Остается проверить чтобы при нажатии на шток стрелка двигалась плавно и возвращалась без заеданий в исходное положение. Для этого Металлический стержень надо аккуратно шлифануть после токаря мелкой наждачной бумагой (600-1000), промыть в чистой солярке и немного смазать маслом.

Довольные от получившегося индикатора открываем мануал и строго по нему выставляем Угол опережения впрыска:

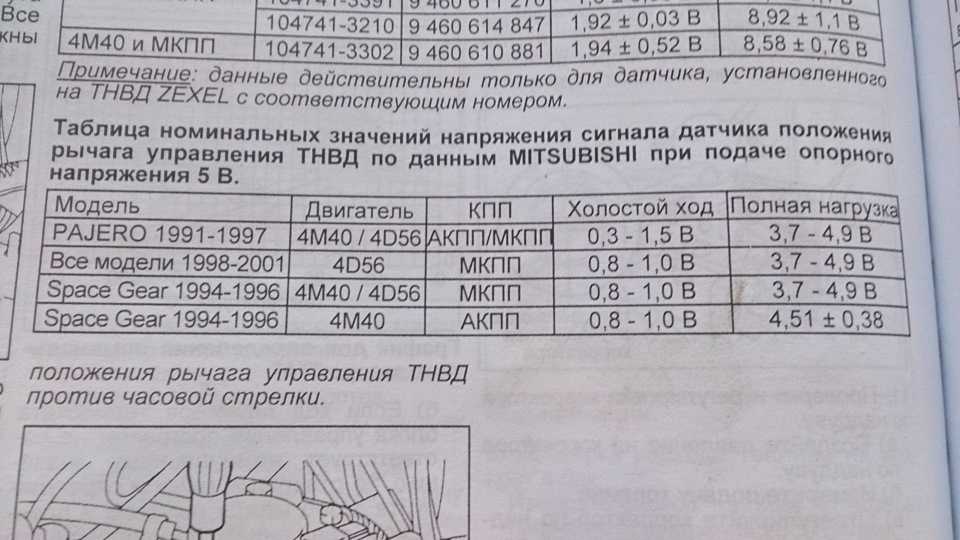

Есть одно НО. Называется автомат холодного пуска — эта штука помимо повышения холостого хода на холодном моторе еще и делает УОВ раньше. Поэтому при установке угла впрыска это нужно делать либо на прогретом моторе, либо взводить и подкладывать что то под толкатель автомата прогрева

И еще один нюанс — очень осторожно доставайте болтик-заглушку с медной шайбой из ТНВД (тот болтик, вместо которого вкручивается индикатор), болтик прецизионный и лучше его не терять. Весь процесс регулировки первый раз у меня занял не больше часа

Для особо ленивых и имеющих лишние кровно заработанные можно прикупить готовый оригинальный переходник с номером MD 998384

, но меня лично задушило зеленое животное отдавать 2500 р за деталь которая реально 200-300 руб стоит.

Двигатели Вейчай относят к надежным и долговечным устройствам. Однако также, как и любой другой технике, им необходимо своевременное обслуживание. В частности, регулярно должна проводиться регулировка их клапанов.

Двигатели Вейчай относят к надежным и долговечным устройствам. Однако также, как и любой другой технике, им необходимо своевременное обслуживание. В частности, регулярно должна проводиться регулировка их клапанов.

Описание

Японские мотористы компании Mitsubishi разрабатывали этот мотор в течение десяти лет. В итоге им удалось изготовить мощный дизельный двигатель, крутящего момента которого было достаточно для резвого ускорения и преодоления бездорожья на автомобилях Мицубиси Паджеро.

Рабочий объем этого силового агрегата составлял 2,5 литра, с которых в поздних версиях снималось 95 лошадиных сил. Сам двигатель выполнен по стандартной компоновке с головкой цилиндров из алюминия и блоком из чугуна. Использование таких металлических сплавов позволило одновременно обеспечить необходимую температурную устойчивость двигателя и уменьшить его массу.

Особенностью данного силового агрегата является использование коленчатого вала из стали, который опирается сразу на 5 подшипников. Гильзы сухого типа запрессованы в блок цилиндров и при выполнении капитального ремонта не снимаются и не демонтируются. При этом поршни изготовлены из облегченного алюминиевого сплава, но при этом они отличаются великолепной долговечностью и надежностью.

Для повышения мощностных характеристик и улучшения экологичности были использованы камеры сгорания со специальной вихревой формой. Тем самым обеспечивается полное сгорание топлива, что повышало КПД двигателя, одновременно уменьшая его выбросы в атмосферу отравляющих веществ. Этот двигатель показывал отличную динамику и обеспечивал тяжелому внедорожнику Мицубиси Паджеро резвое ускорение.

В 1991 году этот силовой агрегат претерпел небольшие изменения, получил специальную систему ускоренного обогрева автомобиля перед пуском и ряд других изменений. Подобные системы позволили решить проблему с эксплуатацией двигателя в зимнее время года. Теперь автовладельцы были полностью избавлены от возможного замерзания топлива при отрицательных температурах.

Также в данной модификации силовой агрегат получил турбонаддув с воздушно-водным охлаждением. Наличие турбонаддува позволило улучшить мощностные характеристики двигателей, мотор получил сглаженную кривую мощности и обеспечивал уверенную тягу уже с низких оборотов. При этом сама модификация турбины получилась достаточно успешной и надежной. Выход ее из строя отмечался лишь при неправильной эксплуатации и отсутствии качественных сервисных работ.

Необходимо отметить великолепную неприхотливость в обслуживании этого силового агрегата. Сервисные работы по замене масла автовладелец может проводить каждые 15 000 километров.

Используемый топливный насос высокого давления отличался долговечностью, поэтому его замена производилась не чаще чем раз в 300 000 километров. Сама конструкция этого силового агрегата получилась достаточно надежной, поэтому неудивительно, что внедорожники Pajero с этим мотором пользовались отличной популярностью у покупателей.

Цикличность замены

Ресурс ремня ГРМ на пикапе L200 зависит от его пробега. Производители рекомендуют осуществлять замену каждые 50-70 тысяч километров пробега, но обязательно с учётом состояния дорог и климатических условий. Например, владельцам пикапа, проживающим в глубинке, часто эксплуатирующим автомобиль на грунтовых дорогах или бездорожье, стоит проверять состояние элемента почаще. То же относится и к жителям северных широт, где климат более суров.

Особенно бдительными должны быть покупатели подержанных пикапов. Конечно же, им стоит обратиться в знакомый автосервис или попытаться самостоятельно проверить состояние ремня ГРМ

Надо понимать, что при разрыве этого важного элемента газораспределительной системы возникает риск капитального ремонта двигателя. Чтобы обезопасить себя от лишних затрат, рекомендуется периодически осуществлять диагностику описываемого элемента

Список моделей авто, в которые устанавливался

Одним из автомобилей коммерческого сегмента, в который ставился D4BF, был Хёндай Портер. Автомобиль превосходно лавирует в мегаполисе, несмотря на большую собственную массу.

Другая машина, которая оснащается этим мотором — Галлопер. Это уже не грузовик, а многофункциональный джип. Поэтому D4BF нашёл здесь два решения: обычный атмосферник и турбоверсия. Разница в мощности между обоими моторами составляет 25-30 л. с. И самое удивительное — расход солярки в сущности не возрастает. К примеру, Галлопер расходует немногим больше компактного грузовика Портер.

Вот список всех Hyundai, в которые устанавливался D4BF:

Тепловой зазор поршень цилиндр 4d56

Сообщение flamer » 07 авг 2017, 00:29

Сообщение Леонардо_Кировск » 07 авг 2017, 18:45

Сообщение Бушуй » 08 авг 2017, 11:06

Сообщение Леонардо_Кировск » 10 авг 2017, 19:00

Сообщение Reanimator37 » 11 авг 2017, 09:19

Вы уже сами ответили на свой вопрос. Поршни с буквой А имеют упрочняющую вставку под верхнее поршневое кольцо. Они предназначены для турбовых моторов. Компрессионные кольца для них имеют трапецеидальное сечение. Поршни без буквы вставки не имеют, они для атмосферников. Кольца для них прямоугольные.

Выложите фото Ваших поршней, сверху, снизу , сбоку и все станет понятно. Фото «тяжелого» автовельта тоже не помешает.

Сообщение Леонардо_Кировск » 13 авг 2017, 00:17

Сообщение Reanimator37 » 13 авг 2017, 21:14

Сообщение Pteradaktel » 13 авг 2017, 21:26

Сообщение Леонардо_Кировск » 13 авг 2017, 23:33

Сообщение Pteradaktel » 14 авг 2017, 07:53

Сообщение Леонардо_Кировск » 14 авг 2017, 20:08

Сообщение Pteradaktel » 14 авг 2017, 20:45

Сообщение Леонардо_Кировск » 14 авг 2017, 22:32

Сообщение Pteradaktel » 14 авг 2017, 22:44

Источник статьи: http://www.pajero4x4.ru/bbs/phpBB2/viewtopic.php?t=163764

Митсубиси Каризма. Проверка и регулировка угла опережения зажигания (SOHC) двигателя 4G9

1. Подготовьте автомобиль к проверке (прогрейте двигатель до нормальной рабочей температуры охлаждающей жидкости).

2. Отсоедините 2-контактный разъем от распределителя зажигания, подключите к нему специальный инструмент (жгут тестовых проводов MB 991348). Все выводы должны быть подсоединены.

ПРЕДУПРЕЖДЕНИЕНе используйте MUT-II. Если подсоединить его к диагностическому разъему, то он покажет текущий угол опережения зажигания, а не базовый.

4. Установите стробоскоп в соответствии с инструкцией по его эксплуатации.

5. Пустите двигатель и дайте ему поработать на холостом ходу.

6. Проверьте частоту вращения холостого хода, которая должна соответствовать номинальному значению.

7. Выключите зажигание.

8. Извлеките водонепроницаемую заглушку из разъема коричневого цвета регулировки базового угла опережения зажигания.

10. Пустите двигатель и дайте ему поработать на холостом ходу.

11. Проверьте значение базового угла опережения зажигания, которое должно находиться в пределах 5°±2° до ВМТ.

12. Если значение базового угла опережения зажигания не соответствует номинальному, ослабьте болт крепления распределителя зажигания и отрегулируйте угол опережения зажигания, поворачивая корпус распределителя.

13. После регулировки затяните болт крепления распределителя зажигания моментом 24 Н•м.

15. Пустите двигатель и проверьте угол опережения зажигания, который должен быть равен 10° до ВМТ.

При увеличении высоты над уровнем моря угол опережения автоматически превышает приблизительно на 5° номинальное значение, равное 10° до ВМТ.

Надежность, проблемы и ремонт двигателя 4D56 (D4BH, D4BF)

Выпуск мотора был начат в мае 1986 года и первым автомобилем с ним был Mitsubishi Pajero 1-го поколения. Этот двигатель пришел на смену 2.4-литровому 4D55. Блок цилиндров нового на то время 4D56 отлит из чугуна, имеет 4 цилиндра и рядную компоновку. Диаметр цилиндров 91.1 мм, внутри блока установлен кованый коленвал с ходом поршня 95 мм и 2 балансировочных вала. Длина шатунов 158 мм, компрессионная высота поршней 48.7 мм. В результате этого, мы получили 2.5 литра рабочего объема.

Накрыли блок алюминиевой ГБЦ с вихревыми камерами сгорания, с одним распредвалом и с 2-мя клапанами на цилиндр. Диаметр впускных клапанов 40 мм, выпускных клапанов — 34 мм, а толщина ножки клапана 8 мм.
Регулировка клапанов для 4D56 необходима каждые 15 тыс. км. На холодном двигателе зазоры следующие: впуск и выпуск 0.15 мм.Распредвал вращается посредством ремня ГРМ, служит он 90 тыс. км, затем ремень ГРМ нужно заменить. Если этого не сделать, возрастает риск его обрыва с последующим разрушением рокеров.

Двигатель 4D56 имеет корейские аналоги из модельной гаммы Hyundai.
Первые модификации этого двигателя были атмосферные и имели 74 л.с. при 4200 об/мин, а крутящий момент 142 Нм при 2500 об/мин. Компания Hyundai ставила их на свои автомобили под названием D4BA и D4BX.
Затем начался выпуск турбо версии дизеля 4D56, где в качестве нагнетателя использовался MHI TD04-09B. Это позволило увеличить мощность до 90 л.с. при 4200 об/мин, а крутящий момент до 197 Нм при 2000 об/мин. Аналог от Hyundai назывался D4BF и встречался на Hyundai Galloper и Grace.
Для Mitsubishi Pajero 2 применяли турбину TD04-11G.
После этого добавили интеркулер и увеличили мощность до 104 л.с. при 4300 об/мин, а крутящий момент достиг 240 Нм при 2000 об/мин. Второе имя этого двигателя — Hyundai D4BH.
В 2001 году появилась модель с Common rail, с турбиной MHI TF035HL и с интеркулером. Здесь также использованы новые поршни и степень сжатия снизилась с 21 до 17. Это позволило довести мощность до 114 л.с. при 4000 об/мин, а крутящий момент до 247 Нм при 2000 об/мин. Такие модели получили обозначение DiD и они соответствуют требованиям экологического класса Евро-3.
С 2005 года пошли версии с DOHC головкой по 4 клапана на цилиндр и впрыском топлива Common rail 2-го поколения. Диаметр впускных клапанов здесь 31.5 мм, выпускных 27.6 мм, а толщина ножки клапана 6 мм.
Здесь также нужно регулировать клапаны через каждые 90 тыс. км. Зазоры клапанов для 4D56 DOHC на холодную такие: впускные клапаны 0.09 мм, выпускные 0.14 мм.
Первая версия оснащалась турбиной IHI RHF4 и развивала мощность 136 л.с. при 4000 об/мин, а крутящий момент 324 Нм при 2000 об/мин.
Вторая модификация получила турбину IHI RHF4 с изменяемой геометрией и поршни под степень сжатия 16.5. Мощность возросла до 178 л.с. при 4000 об/мин, а крутящий момент до 400 Нм при 2000 об/мин. (для АКПП — 350 Нм при 1800 об/мин). Выхлоп обоих моторов вписывается в нормы Евро-4 и Евро-5, в зависимости от года выпуска.

В 1996 году этот двигатель убрали с некоторых автомобилей и вместо него начали устанавливать 4M40. Производство 4D56 уже практически завершено, его ставят только на автомобили для отдельных стран. Преемник вышел в 2015 году — им стал двигатель 4N15.
Корейские D4BH с 2001 года заменялись на 2.5 CRDi D4CB.

Проблемы и недостатки дизельных двигателей Митсубиси 4D56

1. Посторонние шумы. Одна из главных причин это умирающий шкив коленвала, который нужно заменить.
2. Течи масла. Обычно текут прокладка клапанной крышки, сальники балансирных валов, сальники коленвала, сальник распредвала, прокладка поддона, датчик масла. Проблемы с подтеканием масло это классика для Mitsubishi 4D56 и его Hyundai D4BH, D4BF и D4BA аналогов .3. Дымит двигатель. Для 4D56 чаще всего проблема в несгоревшем топливе (дым воняет соляркой), проблема обычно в распылителях форсунок, которые нужно заменить.
4. Трещины в ГБЦ. Если у вас бурлит антифриз в бачке, тогда скорей всего, вашей головке пришел конец. Нужно покупать новую, без трещин, остальные варианты работают хуже.

Важно контролировать состояние ремня балансирных валов каждые 40-50 тыс. км и вовремя его заменить

Обрыв этого ремня чреват его попаданием под ремень ГРМ со всеми вытекающими. Убирать балансирные валы не лучшая идея, возрастает вероятность, что сломает коленвал на высоких оборотах.
Турбина здесь служит нормально, примерно 300+ тыс. км. Быстро забивается нагаром клапан EGR, его нужно чистить после каждых 30 тыс. км или около того.
Также сюда стоит лить нормальное топливо, особенно это касается 178-сильной версии, это продлит ему жизнь.
В общем и целом это обыкновенный старый дизель, ресурс 4D56 практически всегда превышает 300 тыс. км и при нормальном обслуживании может проехать даже 400+ тыс. км.

Mitsubishi Pajero Sport Кладоискатель › Бортжурнал › Регулировка клапанов

Регулировать клапана по руководству мы должны каждые 90 тыс. пробега. Я покупал машину уже за 100 тыс на одометре, и давно хотел провести эту процедуру, но никак руки не доходили. С месяц назад вырос расход, литра на 2-3, что по городу составило 16-18. При том что изначально при покупке город был в пределах 12л. (11,5-12литров. Прибавляем грязевую резину +2л. получаем 14 литров. И еще лязганье при нажатии педальки газа. Далее, как в одной песне «стали думать и гадать…». Наткнулся на пост на D2 про регулировку клапанов, и что после этого расход значительно снизился. Решил — вот оно! Тем более давно хотел это сделать.Разбирал сам, а регулировку доверил опытному человеку! Т.к. сам последний раз клапана регулировал на копейке в детстве, и хотя принцип ясен, но опыт есть опыт!Все зазоры выставили как в руководстве указано:Впускные — 0,09Выпускные 0,14 Почти все клапана были разжаты, как и в случае Porshe71. Один вообще не затянут!Что в итоге?!Двигатель стал работать мягче! Почти как бензиновый))) Расход упал литра на 2-3 и стал 14л по городу. Думаю, если снять грязевую резину, то вернется к своим 12л, как при покупке. Сразу обнаружилась другая проблема — стучок от вакумника. Писал об этом . Решил пока забить и ездить так. Возможно на следующем ТО попробую его снять и посмотреть что да как. Да, кроме регулировки клапанов еще промыл топливную, поменял масло и все расходники. Об этом .

Периодичность необходимости регулировки

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Официальные дилеры рекомендуют производить контроль теплового зазора клапанов при достижении пробега в 90 тыс

км или по истечении 72 месяцев в зависимости от того, что наступит раньше. Согласно отзывам автовладельцев регулировка силовому агрегату потребуется при пробеге более 50 тыс. км. Ориентироваться следует не только на показания одометра. Провести контроль теплового зазора может потребоваться в более короткий срок при возникновении нижеперечисленных симптомов:

Официальные дилеры рекомендуют производить контроль теплового зазора клапанов при достижении пробега в 90 тыс. км или по истечении 72 месяцев в зависимости от того, что наступит раньше. Согласно отзывам автовладельцев регулировка силовому агрегату потребуется при пробеге более 50 тыс. км. Ориентироваться следует не только на показания одометра. Провести контроль теплового зазора может потребоваться в более короткий срок при возникновении нижеперечисленных симптомов:

  • характерный стук клапанов, исходящий из подкапотного пространства;
  • снижении компрессии;
  • повышение расхода топлива;
  • ухудшение динамических характеристик автомобиля;
  • чрезмерный расход масла;
  • хлопки в глушитель;
  • посторонние звуки во впускном тракте.

Регулировка теплового зазора клапанов требуется если производились ремонт или замена любого элемента газораспределительного механизма. Также, выполняя ремонт в головке блока цилиндров, необходимо производить визуальный осмотр клапанов. Это позволит своевременно выявить неправильную регулировку. При возможности рекомендуется сократить интервал контроля теплового зазора.

Обзор неисправностей и способы их ремонта

Целый ряд характерных неисправностей выделяют этот мотор:

Посторонний шум, который чаще всего связан с коленвальным шкивом. Деталь уже пора менять на данном этапе;
Течи масла, что связано в первую очередь с изношенной прокладкой клапанной крышки или вышедшими из строя сальниками балансиров

Если с этими уплотнителями всё в порядке, надо обратить внимание на манжету распредвала, прокладку поддона или датчик масла;
Кипение антифриза в бачке, что свидетельствует о трещинах в ГБЦ. Должна быть установлена новая головка;
Сильно дымит агрегат, что объясняется плохим сгоранием топлива

Проблему обычно находят в испорченных распылителях форсунок. При такой неисправности в салоне чувствуется сильный запах солярки.

Таким образом, основными причинами поломок являются:

  • тяжёлые условия эксплуатации, когда дают о себе знать недостатки конструкции;
  • некачественное обслуживание и несоблюдение правил эксплуатации;
  • использование некачественной солярки;
  • естественный износ после определённого пробега, когда заканчивается срок службы той или иной детали.

Номинальный тепловой зазор

Клапан Температура мотора в момент контроля Необходимый для контроля щуп
Впускной Холодный – по мануалу – 0,09 – рекомендации автовладельцев – 0,15
Впускной Горячий 0,25
Выпускной на холодную – по мануалу – 0,14 – рекомендации автовладельцев – 0,2
Выпускной на горячую 0,25

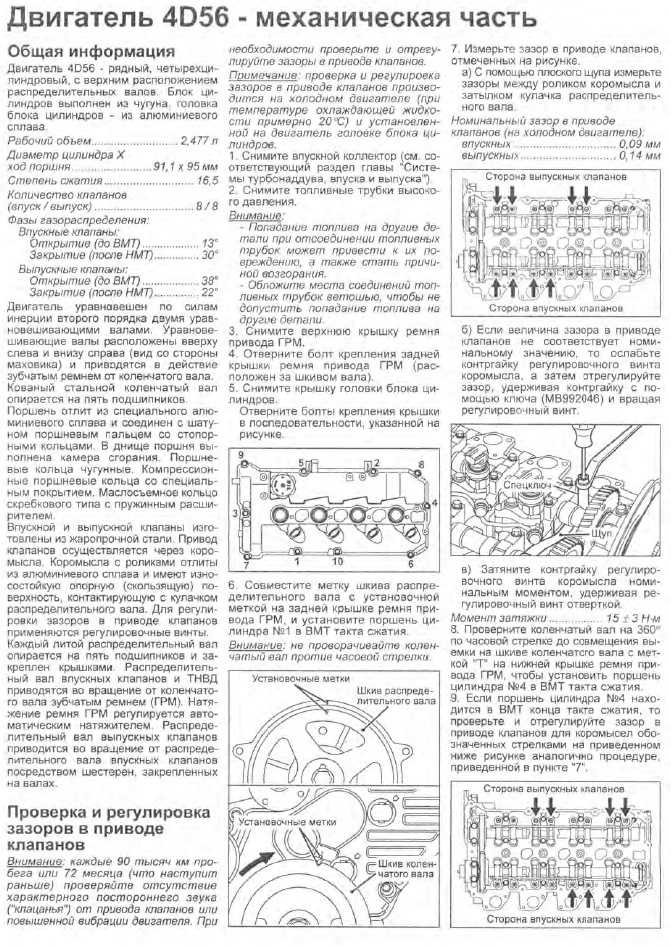

Процесс замера

Если контроль показал отклонение в большую или меньшую сторону необходимо выполнить корректировку. Порядок регулировки описан ниже. Для начала требуется ослабить контргайку.
Удерживая контргайку следует вращать регулировочный винт.


Корректировка теплового клапанного зазора

Проконтролировать зазор.
Удерживая регулировочный винт необходимо затянуть контргайку. Момент затяжки согласно мануалу составляет от 12 до 18 Нм. Согласно отзывам автовладельцев рекомендуется затягивать с усилием в 20 Нм.


Затяжка динамометрическим ключом

Повернуть коленвал на 360 градусов. Поршень четвертого цилиндра должен оказаться в верхней мертвой точке.
Проконтролировать и отрегулировать в случае необходимости зазоры клапанов, указанных на изображении ниже, аналогично вышеуказанной инструкции.


Зазоры, подлежащие контролю и корректировке

Собрать все в обратном порядке

Рекомендации по проведению регулировки теплового зазора

В процессе демонтажа трубок высокого давления из них может потечь топливо. Это может привести к загрязнению элементов подкапотного пространства, а также стать причиной возгорания. Для предотвращения этого необходимо воспользоваться ветошью. Места куда протекло горючее также следует вытереть. Для выставления установочных меток и расположения поршня в положение ВМТ необходимо вращать коленвал. Проворачивать двигатель разрешается только по часовой стрелке. В противном случае возможно повреждение узлов силового агрегата. Связано это с тем, что в процессе работы двигателя коленчатый вал не вращается против часовой стрелки. Источник статьи: http://motorist.expert/mitsubishi/engines/regulirovka-klapanov-4d56.html

  • Свежие записи
    • Где находится датчик давления масла ЯМЗ 7511?
    • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
    • Приора: последствия поломки датчика коленвала
    • Что произойдет, если отключить датчик массового расхода воздуха?
    • Что произойдет, если не заменить датчик кислорода?
    • Правообладателям
    • Политика конфиденциальности

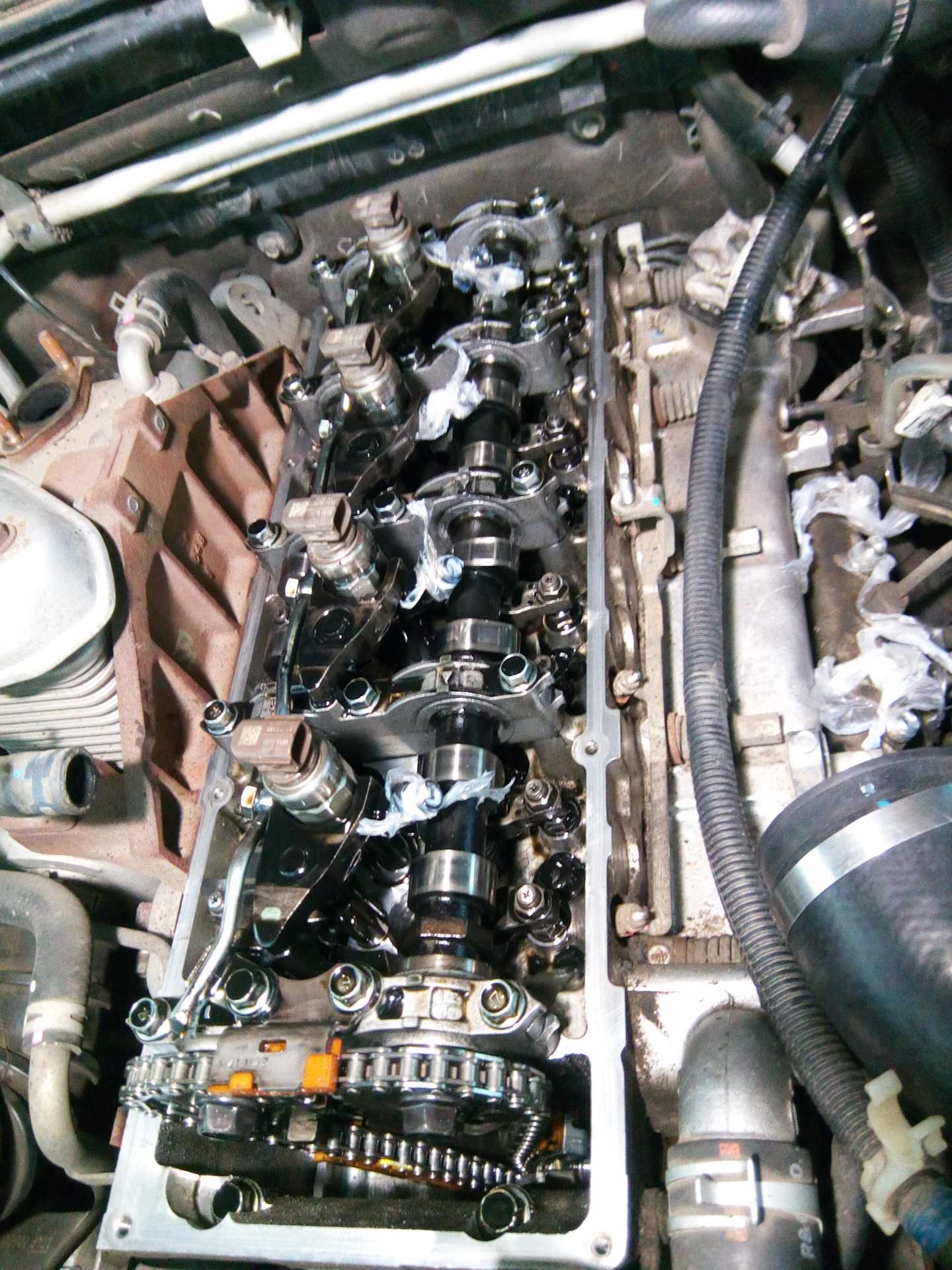

Mitsubishi Pajero › Logbook › Регулировка клапанов 4D56

Теперь я умею регулировать клапана!Дело было в следующем… Пришла от поставщика новая клапанная крышка — вся блескучая, симпотявая (разумеется, контрактная). Муж на радостях воткнул ее в машину и свалил на два дня с друзьями на рыбалку, предоставив нас с Пыжом самим себе. По пути на работу мне показалось, что машина стала гораздо труднее разгоняться (хорошо, что ехать минут десять). Приехав в сервис, я тут же открыла капот, где меня ожидал поток масла, беззаботно льющегося из-под клапанной крышки. Хорошо, что осталась старая!К сожалению под рукой не оказалось ни сотрудника (на этот день тот отпросился) ни фотоаппарата, так что понимайте меня, пожалуйста, как есть. В общем «свежая» клапанная крышка треснула как раз под тем местом, где к ней (крышке) привинчивается кожух ремня ГРМ, и естественно выдавила прокладку. О ужас! Что делать?! Как быть?! В общем, пришлось ремонтироваться самостоятельно. Казалось бы, ну, что может быть проще, правда? Снять одну и поставить другую — с этим любая блондинка справится (если сообразит, как открыть капот, разумеется)… Сюрприз поджидал меня чуть дальше… Скинув клапанную крышку и узрев вереницу коромысел, я праздного любопытства ради пошевелила пару коромысел… Я не механик и даже не претендую, но даже мне очевидно, что коромысла не должны болтаться вверх-вниз, как им вздумается с шагом в 5-6 мм. Закрыть глаза на это нельзя, да и машина на завтра нужна больше жизни…Итак, муж за городом, работник на выходном, я в апатии… Лезу в интернет в поисках подсказок. Инструкция именно в том виде, в каком она мне попалась:1. купить новую прокладку клапанной крышки и герметик2. найти плоские щупы (размер 0,15; 0,20; 0,25;)3.повернуть коленвал по часовой стрелке и совместить метки на звездочке РАСПРЕДВАЛА с установочной меткой на передней крышке (выставить ГРМ по меткам)4. снять клапанную крышку5. отрегулировать зазор в клапанах (счет по порядку, плясать от ремня ГРМ) клапан №1, клапан №2, клапан №4 и клапан №56. регулируется — ослабляем контргайку регулировочного винта коромысла, крутим винт, меряем щупом, удерживаем, затягиваем7. зазор по книге 0,158. регулируем выше указанным способом выше указанные клапана9. проворачиваем КОЛЕНВАЛ на один оборот, т.е. 360 градусов, выставляем его (КОЛЕНВАЛ) по метке (на РАСПРЕДВАЛЕ метки совпадать уже НЕ БУДУТ)10. регулируем выше указанным способом клапана №3, №6, №7, №811. ставим на место клапанну крышку с новой прокладкой Ах, как в виде десяти пунктов это все просто и элементарно! ? Иду в авто-маркет за щупами (благо сервис расположен в удачном месте, идти всего пару кварталов) и прокладкой. Отлично! Пол-дела сделано!Выставить коленвал и распредвал по меткам… Что может быть проще! А теперь у меня вопрос к девочкам (если таковые вообще подписаны на этот профиль и читают эту чушь): как давно Вы пробовали провернуть коленвал дизельного двигателя? Лежа под бампером… На спине… Одной рукой… И так гаааденько еще сверху капают остатки вытекшего масла…В общем, спустя минут 40 метки все-таки совпали… Не представляете, как было обидно повернуть коленвал и обнаружить, что он всего на пару сантиметров ушел дальше отметки! Дальше все просто и прозаично — по инструкции. Без приключений… Ну… До второго подхода…Не слабо подосрали (прошу прощения) регулировочные винты №3 и №7. Винты довольно серьезно подразбились на один бок и не желали ровно вставать на клапан. Гениальное решение обрезать разбитое место показалось не таким уж гениальным на этапе выкручивания этих самых винтов. При чем на №3 это я просто уже в сердцах гоню на самом деле… Выкрутился, с трудом, с кряхтением, с руганью, но выкрутился! — Обрезался болгаркой, подточился, залез обратно, отрегулировался. А вот седьмой винт, — сука! — выкручивался не просто с трудом и кряхтением, а с руганью на всю округу, еще одной контргайкой, цистерной пота и тонной терпения. Ни разу в жизни мне не попадался настолько е****тый винт. Шел в раскачку: четыре витка выкручиваем, на три вкручиваем, на четыре выкручиваем и т.д. От телодвижений туда-сюда разбился паз под отвертку, что потом с трудом накрутилась еще одна гайка — которая и решила проблему выучивания радикально! На последнем издыхании обрезаю и точу седьмой винт, вкручиваю обратно, регулирую собираю всю эту конструкцию так, как было. Машина поехала! И не просто поехала. Двигатель стал работать раза в два тише и значительно ровнее! Масло не льется! Тяга стала такой как раньше! Одно удовольствие стало ездить. Приехала домой, сварила пельменей. Жду мужа. Готовить ничего не буду — он наказан. :)))))

Гильзовка блока 4D56 под старые стандартные поршни

Сообщение xxxvx » 16 фев 2011, 22:37

Сообщение Ander » 16 фев 2011, 23:18

Сообщение Ander » 16 фев 2011, 23:34

Сообщение AB-Engine » 17 фев 2011, 01:36

Логично. Зазор должен быть немного больше — на пару соток, от рекомендованного. Причина не только в не вполне ясном профиле, а еще в насыщении юбки твердыми частицами (попробуйте пильнуть напильником юбку — жесть ).

Если при этом диаметр получается заметно меньше номинального, также велика опасность, что сборщик не проверит и/или не припилит замки колец, что приведет к кончине этого мотора в течение нескольких сотен км .

Мы бы не ставили такие поршни, а отправили бы их на свалку .

Сообщение xxxvx » 17 фев 2011, 03:58

Логично. Зазор должен быть немного больше — на пару соток, от рекомендованного. Причина не только в не вполне ясном профиле, а еще в насыщении юбки твердыми частицами (попробуйте пильнуть напильником юбку — жесть ).

Если при этом диаметр получается заметно меньше номинального, также велика опасность, что сборщик не проверит и/или не припилит замки колец, что приведет к кончине этого мотора в течение нескольких сотен км .

Мы бы не ставили такие поршни, а отправили бы их на свалку .

и еще не знаю как у вас но тут в молдовё кроме корейских и китайских поршней не хрена нет а такие фирмы как мописам ,шакалметал ,колбеншмит ,гетцэ и т.д. не призводят поршневую группу японцы да и все перечисленые производители изготавливают продукцию в турции . а беря корейские или китайские поршня только при замере ахреневаешь какие там размеры и в плюсе и в минусе и задаешся вопросом поршня под турбо а железной вставки нет на поршне .

Источник статьи: http://www.ab-engine.ru/phpbb/viewtopic.php?t=4259

Тюнинг

Тюнинг этого мотора возможен как изменением настроек управляющей электроники, так и инженерным способом с помощью установки новой мощной турбины и замены ряда силовых элементов двигателя.

  1. Так называемый чип-тюнинг, при котором производится настройка блока управления, позволяет получить порядка 20 лошадиных сил. Существуют также экстремальные варианты тюнинга, которые только изменением блока управления позволяют довести мощность этого силового агрегата до 140-150 лошадиных сил. Однако такое увеличение мощности отрицательно сказывается на ресурсе этого движка.
  2. При необходимости, кардинальным способом увеличить показатели мощности до отметки в 150 и более лошадиных сил возможна установка новой турбины, обеспечивающей высокое давление. В данном случае одновременно потребуется заменить коленвал, установить новый масляный насос, поменять блок управления двигателем 4d56 и ряд других элементов навесного оборудования. Необходимо сказать, что такой инженерный тюнинг даже при условии его выполнения грамотным специалистом неизменно приведет к ухудшению надежности и снижению ресурса этого мотора.

Причины обрыва

Главная причина обрыва ремня ГРМ связана с несвоевременной заменой, но компонент может оборваться и до прохождения отметки в 60 тысяч км пробега:

Нарушение правил эксплуатации. При экстремальном вождении на повышенных оборотах любой резкий импульс может привести к обрыву ремня

Важно проверять натяжение, если ремень перетянут, он может соскочить с пазов. Сильный люфт в одном из шкивов тоже может привести к подобным последствиям.
Масло на поверхности ремня

Если вы заметили следы масла или антифриза на ремне, его необходимо срочно менять. В противном случае он будет проскальзывать, что негативно скажется на работе всего механизма. ВАЖНО! Удаление жидкости не поможет, так как текстура впитывает масло, здесь поможет только замена.
Особенности климата. Если вы проживаете в регионе с чересчур холодным или жарким климатом, ремень необходимо проверять чаще – каждые 20 тысяч км. Касается это и резких температурных перепадов.
