Как понять что пора менять главный тормозной цилиндр?

Регулировка тормозов уаз буханка. Неисправности тормозов и методы их устранения

Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Все эти элементы объединяются в одну конструкцию еще при отливке обода. При этом к барабанам обеспечивается удобный доступ, так как они съемные. Благодаря этому их очищение и проверка не вызовут серьезных осложнений, поскольку нет необходимости в снятии ступиц, а соответственно, не будет нарушена регулировка ступичных подшипников.

Знаменитый УАЗ-452, именуемый в народе «буханкой», уже давно зарекомендовал себя как автомобиль надежный и неприхотливый. Тем не менее, всякое транспортное средство рано или поздно требует обслуживания, замены некоторых деталей и т.п. Конечно, можно просто отвезти свою машину на СТО, заплатить определенную сумму денежных средств и не беспокоиться ни о чем.

Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.

В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые.

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

Тормозная система УАЗ: особенности устройства

Прежде чем браться за ремонт тормозной системы, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.

По окончанию действий налейте жидкость тормоза до о, зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю. Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

При отпущенной педали тóрмоза одно из колес притормаживает

На подозрении следующие причины: заклинивание поршня колесного цилиндра, разбухание тормозных манжет, деформация тормозной трубки, заедание колодок из-за загрязнения направляющей, отслоение накладки тормозной колодки барабанного тóрмоза. Бывает, что ослабла или сломалась стяжная пружина колодок барабанного тормоза, перетянут стояночный тормоз, трос заклинен в оболочке.

Знаете ли вы, с каким неисправностями можно ездить, а с какими — нет? Пройдите тест и проверьте уровень своего водительского мастерства.
Чтобы увеличить ресурс автомобиля, пользуйтесь присадками от SUPROTEC. Оригинальную продукцию SUPROTEC можно приобрести в .

Как прокачать тормоза на уаз 31519

Поршни и уплотнительные манжеты колесных цилиндров передних и задних тормозов УАЗ-469 одинаковые. Все колодки передних тормозов УАЗ-469 и передние колодки задних тормозов взаимозаменяемы. Тормозные барабаны одинаковые на всех колесах — съемные со ступиц.

Принцип для самостоятельной прокачки подойдёт для всех УАЗ-иков даже с АБС. Однако, чтобы правильно прокачать, нужно будет учитывать для каждой системы АБС принцип её работы и очерёдность с колёсами.

В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.

Основные проблемы с узлом

Простота конструкции обеспечивает высокую надежность ГТЦ, но и в нем есть «слабые места». Самая распространенная проблема в этом узле – износ резинотехнических элементов. Уплотнительные манжеты от постоянного воздействия жидкости со временем теряют эластичность, растрескиваются. Из-за этого герметичность секций уже не соблюдается, поэтому в случае пробоя магистрали автомобиль лишается тормозов полностью. Если же повреждена манжета корпуса, то жидкость начинает выходить наружу.

Течь тормозной жидкости с ГТЦ

Тормозная жидкость очень гигроскопична, что также может оказать негативное воздействия. Из-за контакта с водой, накопившейся в жидкости, металлические поверхностей внутри корпуса могут покрыться коррозией, что становиться причиной подклинивания поршней при работе ГТЦ.

Но ГТЦ хорошо поддается ремонту и большинство проблем с ним удается устранить путем восстановления узла с помощью ремкомплектов.

Существует несколько признаков, говорящих о необходимости диагностики состояния тормозного цилиндра:

Быстрый износ тормозных колодок, а также появление протечек тормозной жидкости говорят о необходимости срочной диагностики ГТЦ. При появлении данных признаков не рекомендуется эксплуатировать автомобиль до устранения неполадок. Необходимо проверить состояние трубок в тормозной системе, тормозных цилиндров и соединительных шлангов.
Слишком «мягкие» тормоза говорят о низком уровне тормозной жидкости, также причинами могут быть ее закипание или падание воздуха.

Слишком «жесткий» тормоз говорит о возможных неполадках усилителя тормоза или клапана вакуумного усилителя.

Повышенный ход педали тормоза говорит о нерабочем ГТЦ или же неточной регулировке тормозов. Выход из строя элементов тормозной системы представляет больший риск при эксплуатации автомобиля, поэтому требует неотложного ремонта.
Неравномерное торможение, отклонение автомобиля в сторону говорит о попадании твердых частиц на тормозные колодки, а также выходе из строя ГТЦ. Также причиной может служить износ тормозных дисков или колодок.

Как и любая деталь, тормозной цилиндр автомобиля подвержен износу и разрушительному процессу коррозии, который в ГТЦ протекает изнутри. Причинами быстрого износа детали могут послужить попадание воды или кислорода в тормозную жидкость. Однако чаще всего ГТЦ страдает от разгерметизации, вызывая протечки тормозной жидкости. Как следствие, проблема сопровождается снижением уровня тормозной жидкости, что является одним из явных признаков разгерметизации тормозного цилиндра. Разгерметизация тормозного цилиндра, как и его сильный износ являются серьезными проблемами, ставящими под угрозу безопасность использования автомобиля, потому при появлении признаков износа или разгерметизации ГТЦ рекомендуется немедленно заменить вышедшую из строя деталь на новую.

Купить тормозной цилиндр вы можете в магазине IXORA. Квалифицированные менеджеры обязательно помогут сделать правильный выбор, ответят на все ваши вопросы. Обращайтесь, это выгодно и удобно.

Производитель	Номер детали	Наименование детали	Применяемость
BREMBO	09A41710	Тормозной диск	Toyota Camry 2006-2011, Toyota Auris 2006-2011, Toyota Rav4 2006-2011
BREMBO	09A53210	Тормозной диск	Hyundai i40 2010 — наст. Время, Hyundai ix35 2010 — наст. Время, Kia Sportage 3 2010 — наст. время
BREMBO	09946411	Тормозной диск	Ford Focus II 2005-2011, Ford C-Max 2005-2011
BREMBO	09780614	Тормозной диск	Ford Fiesta 2003-наст время, Mazda 2003-2007
BREMBO	09A96610	Тормозной диск	Lexsus Lx570 2007-наст. время, Land Cruiser 200 2007-наст. время
BREMBO	09A10910	Тормозной диск	Lexsus RX300-330 2003-2008
BREMBO	09982410	Тормозной диск	Toyota Corolla E120 2002-2007
BREMBO	09A71620	Тормозной диск	Nissan Juke 2007-наст. время, Nissan X-Trail 2007-наст. время
BREMBO	09A86414	Тормозной диск	Toyota Corolla e150 2007-2013, Toyota Auris e150 2007-2013
BREMBO	09890314	Тормозной диск	Lada Kalina 2004-наст. время, Lada Priora 2004-наст. время
BREMBO	08A02920	Тормозной диск	Ford Focus 2 С-МАХ
BREMBO	08A14710	Тормозной диск	Honda Civic седан IX Civic седан VIII Civic хечбек VIII
BREMBO	08A91210	Тормозной диск	Toyota Auris хэтчбек (E150) Auris хэтчбек ICorolla седан X (E150)
BREMBO	09914310	Тормозной диск	Toyota cl100 Lexus rx300
BREMBO	09961910	Тормозной диск	Citroen C3/ C4 Berlongo
BREMBO	09A14840	Тормозной диск	Mitsubishi Galant 8 Lanser 10
BREMBO	09B04310	Тормозной диск	Toyota Avensis AURIS 2009 — по наст. время
BREMBO	09B27210	Тормозной диск	Mazda 6 седан II (GH), Mazda 6 универсал II (GH), Mazda 6 хэтчбек (GG), Mazda 6 хэтчбек II (GH
BREMBO	09907810	Тормозной диск	Renault Logan Nissan Micra 12
BREMBO	08521110	Тормозной диск	LADA 2108, 2109, 21099

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Устройство главного тормозного цилиндра

Основа ГТЦ – чугунная литая труба с полированной внутренней поверхностью, в которой перемещаются поршни. Когда водитель нажимает на тормоз, прикрепленный к педали шток приводит в действие ВУТ. Шток ВУТ нажимает на задний поршень ГТЦ, который перекрывает компенсационное отверстие и создает давление в тормозных трубках.

По мере продвижения вперед, задний поршень поднимает давление в передней камере как через переходные отверстия, так и с помощью пружины, которой он соединен с поршнем переднего цилиндра. Поршень переднего цилиндра начинает двигаться, перекрывает компенсационное отверстие и поднимает давление в передней камере и тормозных трубках.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Справка. Многие автомеханики высказывают мнение, что после замены манжет основной гидроцилиндр прослужит недолго. Утверждение отвечает истине, если автолюбитель приобрел дешевые запчасти низкого качества либо поставил новые уплотнительные кольца в цилиндр, где образовалась внутренняя выработка стенок.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
Проверьте целостность расширительного бачка и уровень жидкости в нем.
Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

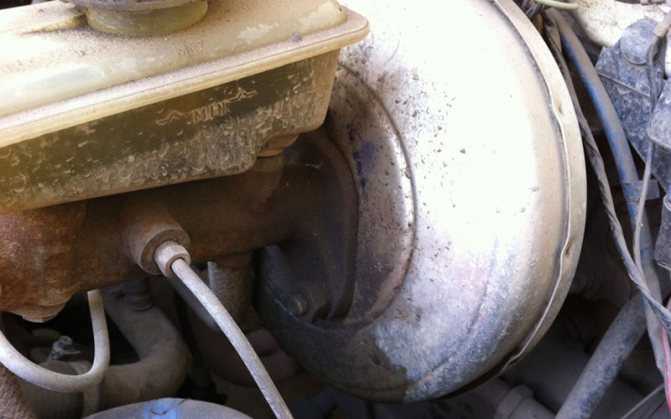

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

Откройте крышку расширительной емкости и посадите на водительское место помощника.
Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
Снимите расширительный бачок.
Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

http://myducato.ru/vaz/remont-glavnogo-tormoznogo-tsilindra-uaz.htmlhttp://avtoremontnikam.ru/hodovaya/zamena-tormoznogo-cilindra-uaz.htmlhttp://avtoremontnikam.ru/hodovaya/zamena-tormoznogo-cilindra-uaz.htmlhttp://carmanuals.ru/uaz/uaz-31519/tormoznaya-sistema/glavnyy-tormoznoy-cilindr/zamena-glavnogo-tormoznogo-cilindrahttp://litezona.ru/neispravnosti-glavnogo-tormoznogo-cilindra-uaz/

голоса

Рейтинг статьи

Признаки неисправности ГТЦ

Когда устройство выходит из строя, водитель может заметить следующие признаки:

Уменьшение эффективности при торможении.
Разгерметизация тормозной системы.
Износ уплотнителей.

Проверить работоспособность главного цилиндра можно простым способом – при заглушенном моторе необходимо зажать педаль тормоза. После этого ВАЗ 2114 следует завести, оставляя ногу на педали. Если она проваливается, то система работает исправно. В другом случае требуется диагностика, а иногда и восстановление герметичности соединения. Разумеется, можно воспользоваться ремонтным комплектом, но тогда детали будут неравномерно изнашиваться. Лучшим решением будет полная замена агрегата.

Как понять, что ГТЦ перепускает тормозную жидкость?

На автомобилях используется система с двумя раздельными гидравлическими контурами. Подробно о его задаче и работе можете почитать отдельно. Общий же принцип тот, что при нажатии педали тормоза шток вакуумного усилителя воздействует на первый поршень ГТЦ, который за счет сжатия подаваемой из бачка тормозной жидкости создает избыточное давление в контуре 1 напрямую, а в контуре 2 косвенно – путем перемещения второго поршня.

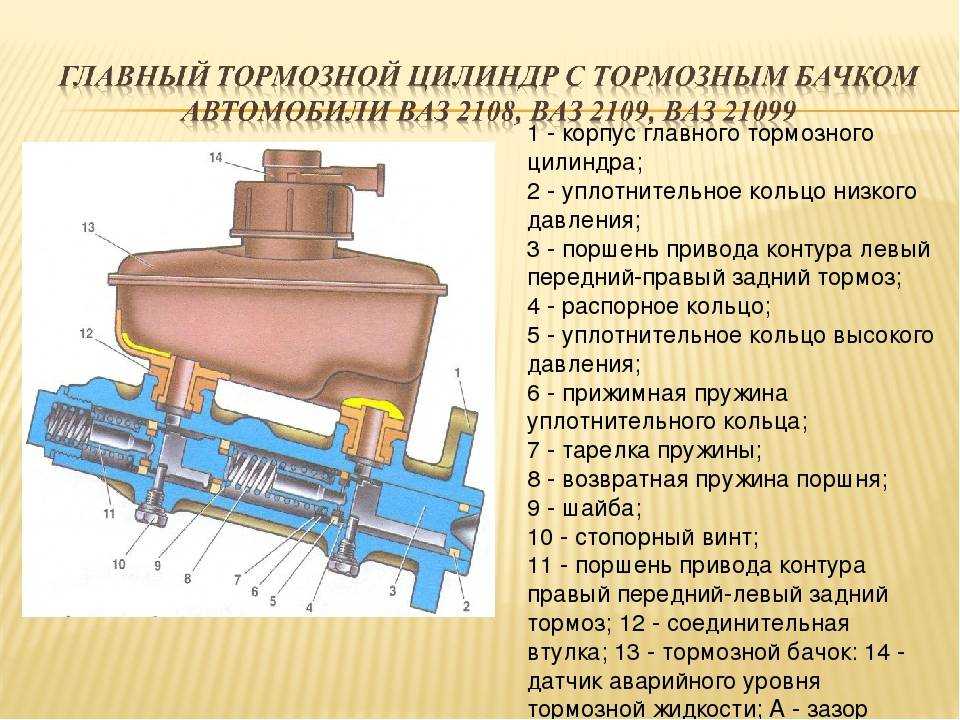

Схема устройства ГТЦ, нажмите для увеличения

При сильном износе поршневых уплотнений ГТЦ перепускает: жидкость проходит между стенками корпуса первого, второго или обоих поршней в обратном направлении и возвращается в расширительный бачок. В результате в соответствующем контуре не создается давление, необходимое для воздействия на тормозные цилиндры.

Существует два простых способа, как проверить работу главного тормозного цилиндра на предмет перепускания тормозной жидкости:

Способ №1 (выполняется с помощником)

Открутите крышку расширительного бачка в моторном отсеке.
Попросите помощника нажимать на педаль тормоза, наблюдая за состоянием жидкости.
Если при нажатии уровень снижается и держится до отпуска педали – цилиндр исправен.
Если уровень жидкости начинает увеличиваться при нажатии педали или появляются пузырьки и слышно бульканье – ГТЦ перепускает.

Способ №2 (можно сделать самостоятельно)

Отсоединить тормозные трубки от выводов ГТЦ.
Заглушить штуцеры болтами с подходящей резьбой.
Выжать педаль тормоза.
Если после нажатия педали немного проседает, но дальше не идет и чувствуется сопротивление – цилиндр исправно держит высокое давление.
Если при нажатии педаль плавно просаживается до конца – это говорит о небольшом перепускании, а если быстро проваливается – износ ГТЦ критический.

На автомобилях, где тормозная система оснащается датчиками давления, на неполадки ГТЦ могут указать светящиеся индикаторы на приборной панели и ошибки в памяти ЭБУ. Например, P0557 – низкий уровень сигнала датчика давления тормозов или C1301 – давление не соответствует положению концевика педали тормоза.

Ошибка 01435 и ее расшифровка на панели приборов VW Golf

Большинство производителей использует свою нумерацию неполадок. В частности, у машин концерна VAG о проблемах ГТЦ говорят коды:

01435 – проблемы датчика давления 1;
00813 – проблемы датчика давления 2;
02847 – датчик давления переднего левого колеса;
02848 – датчик давления переднего правого колеса;
18108 – неверный сигнал датчика давления тормозов.

На 100% определить, что главный тормозной цилиндр перепускает, можно лишь замерив давление на каждом выходе ГТЦ.

Ремонтируем своими руками главный тормозной цилиндр ВАЗ 2107

ГТЦ: устройство и назначение

На ВАЗ 2107 установлена гидравлическая система тормозов из двух контуров. Когда выходит из строя один из контуров, торможение продолжает другой. Это повышает безопасность движения. Главный цилиндр меняет давление в контурах в зависимости от того, в каком положении находится педаль тормоза. ГТЦ расположен на задней стенке моторного отсека. Его можно обнаружить под расширительным бачком из двух секций, в который залита тормозная жидкость (ТЖ). Выглядит в виде продолговатого цилиндра с отверстиями для подключения тормозных шлангов.

В корпусе ГТЦ установлены 2 поршня с уплотнительными манжетами. Они располагаются последовательно друг за другом. Первый движется за счет воздействия на него толкателя педали, обслуживает контур задних колес. Он заставляет двигаться второй поршень, который действует на два тормозных контура передних колес. Пружины, которые находятся между поршнями возвращают их на место, когда водитель отпускает педаль тормоза.

ГТЦ выполняет следующие функции:

распределяет ТЖ по двум тормозным контурам, которые по отдельности обслуживают передние колеса;
передает усилие тормозной педали с помощью жидкости рабочим цилиндрам (РЦ);
направляет лишнюю ТЖ в расширитель;
возвращает в начальное положение педаль и шток, когда водитель больше не жмет на педаль.

Чтобы не было проблем с тормозами при дальнейшей эксплуатации, для замены нужно покупать оригинальное изделие, желательно тольяттинского завода с артикулом 21013505008.

Методы диагностики и возможные неисправности ГТЦ

Необходимость в диагностике ГТЦ возникает при появлении следующих симптомов:

на приборной панели горит индикатор, предупреждающий о недостаточном уровне тормозной ТЖ;
для того, чтобы затормозить, нужно сильно давить на педаль;
большой свободный ход педали, порой она проваливается;
при резком торможении машина уходит в сторону от направления движения;
машина медленно тормозит, педаль максимально отжата;
утечка ТЖ из бачка.

Сначала осматривается область под ГТЦ на предмет потеков. Обычно они видны на лонжероне и вакуумном усилителе. Если корпус бачка цел, нужно снять и отремонтировать или заменить ГТЦ.

Чтобы выявить неисправности главного цилиндра без диагностики остальных деталей системы тормозов, нужно выполнить следующие действия:

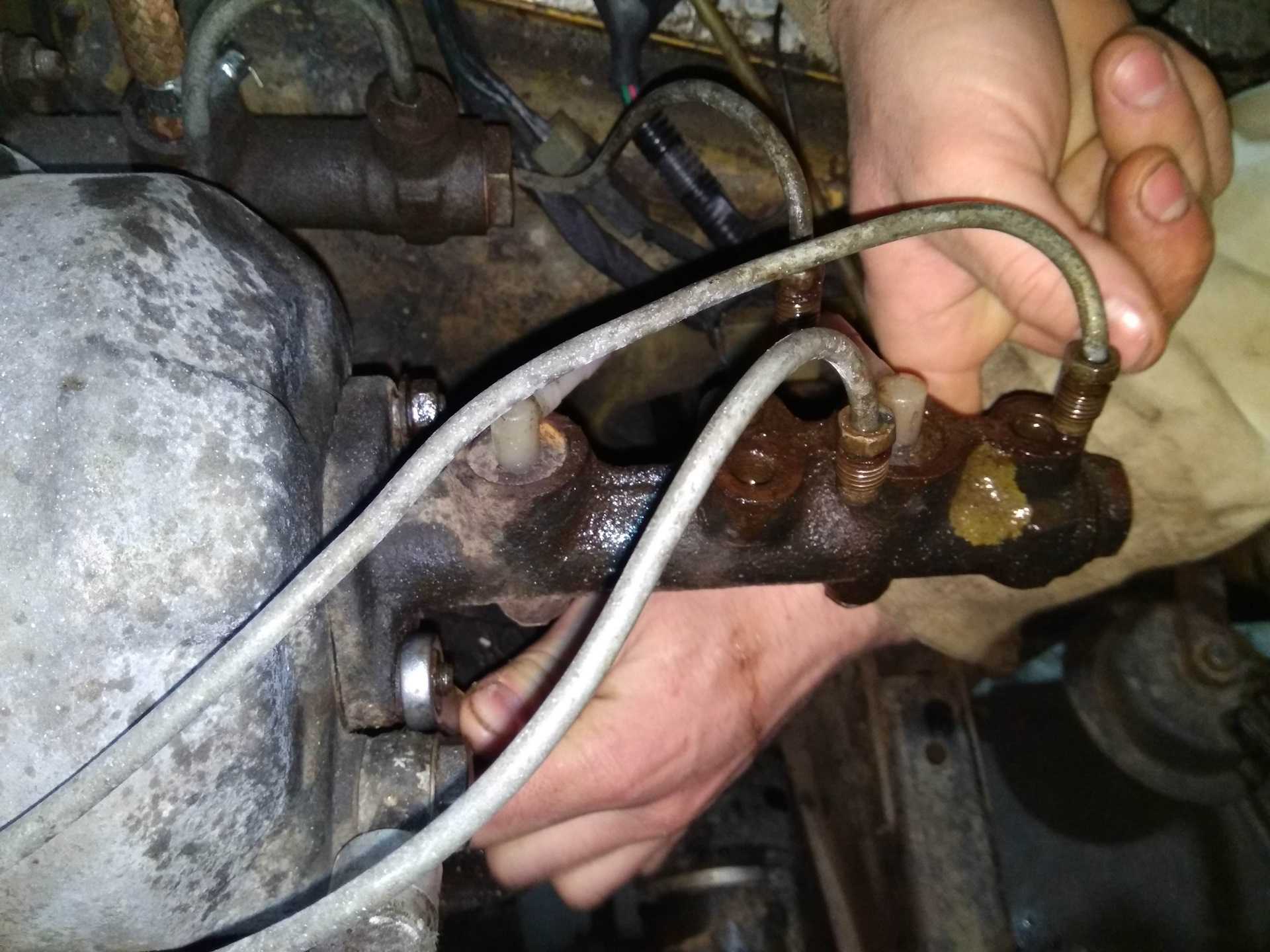

с помощью ключа вывернуть из гнезд тормозные трубки, а на их место вкрутить винты с мелкой резьбой;

выходные отверстия демонтированных снятых трубок заглушить деревянными чопиками или колышками;
далее нужно несколько раз нажать на педаль.

Если ГТЦ исправен, после нескольких нажатий камеры наполнятся жидкостью и на педаль невозможно будет нажать. На неисправном элементе уплотнительные манжеты пропускают жидкость, и она попадает обратно в расширитель, педаль продолжает проваливаться. Для подтверждения неисправности ГТЦ, нужно выкрутить гайки на цилиндре и сдвинуть его в сторону от вакуумного усилителя, из отверстия вытечет ТЖ.

Порой приходят в негодность уплотнители второй камеры, на первой они справляются со своей функцией. В этом случае при проверке педаль тормоза будет проваливаться медленнее. При исправном ГТЦ педаль невозможно отжать более 3-х раз, так как жидкости некуда вытекать из цилиндра.

Как заменить ГТЦ и поменять манжеты

Проблемы с ГТЦ решаются двумя способами:

Разборкой и чисткой устройства с заменой уплотнителей из ремкомплекта.
Полной заменой ГТЦ.

Надежнее всего второй вариант.

Для проведения работ необходимо подготовить:

набор ключей;
спецключ для выкручивания тормозных трубок;
отвертка;
груша или шприц;
узкогубцы;
пластиковый бутыль для жидкости;
ветошь;
репкомплект или новый ГТЦ.

Для заглушек нужно заготовить деревянные чопики длиной 6 мм с заостренным концом. После ремонта следует обязательно прокачать тормозные контуры. Для этой процедуры нужно приготовить тормозную жидкость, ключ для откручивания штуцеров на рабочих цилиндрах, баллонный ключ, прозрачная трубка и бутылка. Если будут меняться манжеты, их нужно подбирать в соответствии с ГТЦ. Изделия разных производителей могут отличаться. Покупать следует оригинал ГТЦ

Снятие и монтаж главного цилиндра

Чтобы сохранить ТЖ из бачка, ее откачивают с помощью груши или шприца в подготовленную тару. Демонтаж ГТЦ осуществляется по следующему алгоритму:

Ремонт тормозной системы УАЗ 452

Первое, что нужно сделать, – это определить, в каком колесе слышится скрип. Как только эта задача выполнена, можно приступать к демонтажу колеса. Машину нужно поднять домкратом и снять колесо с изношенной колодкой. Потом необходимо разобрать суппорт и проверить установленные на тормозах пыльники. Если они в порядке, то менять их заодно с колодками необязательно.

Извлеченные из скоб дисков направляющие зачищаются от ржавчины и грязи наждачной бумагой. После этого их необходимо смазать и установить пыльник на место. Направляющие могут застрять в скобе, потому что образовалась влага. Ее легко удалить при помощи газовой горелки. Далее приступают к монтажу нового комплекта колодок. Место, где они будут крепиться, нужно предварительно зачистить.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Какой цилиндр выбрать для установки

Водитель, решивший заменить ведущий цилиндр тормозов, неизбежно столкнётся с проблемой выбора. Практика показывает, что оптимальным вариантом является установка оригинального вазовского цилиндра, приобретённого у официального дилера автозапчастей. Номер оригинального цилиндра в каталоге — 2101–350–500–8.

Вазовские тормозные цилиндры встречаются в продаже всё реже и реже

Однако найти такой цилиндр удаётся далеко не всегда, даже у официальных дилеров. Дело в том, что ВАЗ 2106 давно сняли с производства. И запчасти к этой машине встречаются в продаже всё реже. Если ситуация именно такова, то имеет смысл посмотреть на продукцию других производителей цилиндров к вазовской классике. Вот они:

«Базальт»;
«Белмаг»;
LPR.

Продукция этих компаний пользуется у владельцев «шестёрок» высоким спросом, хотя цена цилиндров от этих производителей часто оказывается необоснованно завышенной.

Однажды у меня была возможность сравнить цены тормозных цилиндров от разных производителей. Было это полгода назад, но не думаю, что с тех пор ситуация сильно изменилась. Зайдя в магазин запчастей, я обнаружил на прилавке оригинальный вазовский цилиндр, который стоил 520 рублей. Рядом лежал «Белмаг» стоимостью 734 рубля. Чуть дальше были цилиндры LPR и Fenox. LPR стоил 820 рублей, а Fenox — 860. Пообщавшись с продавцом, выяснил, что наибольшим спросом у народа пользуются оригинальные вазовские цилиндры и цилиндры LPR, несмотря на их высокую стоимость. А вот «Белмаги» и «Феноксы» разбирали почему-то не так активно.

Как снять и установить задний тормозной цилиндр на ваз 2114, 2113, 2115

Задний тормозной цилиндр отвечает за эффективное торможение вашей машины. Поэтому нужно время от времени проверять его работу. Ведь от него зависит ваша безопасность на дороге. Находится он под барабаном заднего колеса. Для получения доступа к нему нужно снять колесо и вытащить барабан.

Выбираем тормозной цилиндр.

На сегодняшний день существует огромное количество производителей запчастей для автомобилей. И нетрудно запутаться при выборе качественных запчастей. Для того, чтобы определиться с выбором, можно почитать отзывы в интернете. Мы тоже почитали и пришли к определенным выводам. Самым надежным тормозным цилиндром считается цилиндр фирмы ATE. Также не уступает ему цилиндр . Можно еще посмотреть на продукцию фирмы Крафт.

Как определить неисправность тормозного цилиндра.

Первым звоночком неисправности в тормозной системе будет утечка тормозной жидкости. Также можно оценить состояние цилиндров при замене задних колодок. Обычно в тормозных цилиндрах рвутся резинки, закисают поршни. Конечно их можно отремонтировать, но гораздо проще поменять их на новые, благо цена на них не кусается. В магазинах можно найти цилиндры в пределах 400 рублей.

Проверка главного тормозного цилиндра

Полноценная проверка ГТЦ на работоспособность выполняется с помощью специального манометра высокого давления (0–250 атм). При помощи соединительных штуцеров соответствующего диаметра они присоединяются к выходам главного цилиндра вместо трубок. Исправный ГТЦ при нажатии педали должен создавать давление до 180–200 атм. (бар). Если результаты замеров ниже – цилиндр изношен и требует замены или ремонта.

Комплект для измерения давления тормозной системы

Стоимость комплекта манометров с переходниками около 15 000 рублей, поэтому он есть далеко не в каждом СТО. Без манометра проверять ГТЦ нужно по косвенным признакам. Для диагностики может понадобиться такие материалы и инструменты:

ключ для тормозных штуцеров (разрезной или зажимной), обычно на 10, 11, 12 или 13;
флакон тормозной жидкости (если есть утечки, уровень ниже нормы);
болты с резьбой, аналогичной резьбе штуцеров трубок ГТЦ.

Для полноценной проверки также понадобится ассистент, который будет нажимать педаль тормоза в процессе диагностики.

Как понять, что тормозной цилиндр не работает: методика

Осмотрите тормозные механизмы колес и магистрали. Убедитесь, что проблема именно на стороне ГТЦ, а исполнительные элементы в порядке.
Осмотрите главный тормозной цилиндр. Недостаточный уровень жидкости в расширительном бачке и наличие подтеков тормозной жидкости на корпусе ГТЦ или ВУТ – очевидный признак разгерметизации. Если жидкости недостаточно, но следов утечки не видно – долейте ТЖ и проверьте работу тормозов. Возможно, ГТЦ исправен и виной всему – утечка где-то в магистрали.
При наличии утечек ГТЦ посмотрите, где они происходят. Для поиска нужно очистить корпус цилиндра от ТЖ (например, бензином, растворителем или спиртом), попросить помощника качать педаль, а самому тем временем смотреть, где появляются подтеки жидкости.

Определение неисправности ГТЦ на примере Hyundai Accent: видео Если после проведения манипуляций стало ясно, что тормозной цилиндр не работает должным образом, нужно снимать ГТЦ и разбирать его для дефектовки, которая позволит установить истинную причину неисправности.

Как проверить снятый главный тормозной цилиндр

разрезной или зажимной ключ для тормозных трубок;
большой (от 10 кубов) шприц для откачки ТЖ и пустая тара для слива тормозной жидкости;
ключ для отсоединения ГТЦ от ВУТ (чаще всего на 13, 14 или 17) и ключи для разборки ГТЦ;

Чтобы разобрать главный тормозной цилиндр для диагностики, нужно:

Разбор тормозного цилиндра для определения поломки: видео

Откачать или слить тормозную жидкость из расширительного бачка.
Отсоединить тормозные трубки от выходов ГТЦ.
Открутить тормозной цилиндр от ВУТ.
Снять ГТЦ с автомобиля.
Открутить болт-пробку (если он есть) в передней части ГТЦ и/или снять стопор в задней части (со стороны ВУТ).
Осмотреть ВУТ внутри на предмет подтеков, если там есть следы ТЖ – цилиндр явно неисправен.
Вытащить поршни из ГТЦ, предварительно отсоединив их фиксаторы – болты или штифты.
Протереть поршни сухой ветошью, осмотреть их на предмет выработки, оценить состояние уплотнителей.
Протереть корпус цилиндра внутри, осмотреть его зеркало на предмет задиров, раковин, следов коррозии и других дефектов.
Промерить зазоры между поршнями и стенками цилиндра, сравнить их с заводскими допусками.
Осмотреть перепускные окна, отверстия и выходы на предмет засоров.

По итогам осмотра деталей ГТЦ можно делать выводы о дальнейшем ремонте. Если имеются следы износа резиновых уплотнительных манжет, можно ограничиться малым ремкомплектом. При наличии износа и на поршнях – нужно купить ремкомплект, состоящий из поршней и резинок. Если же сам корпус ГТЦ имеет внутри задиры, раковины, следы коррозии и другие дефекты – придется менять узел в сборе.

Высокое давление в системе тормозов

Повышенное сопротивление движению поршня тормозного цилиндра, вызванное износом или повреждением уплотнительных кольцевых уплотнений. Это может привести к проникновению тормозной жидкости за поршень и увеличению давления в системе.
Повреждение или засорение клапанов давления в системе, которые регулируют давление тормозной жидкости. В случае их неправильной работы или поломки может произойти повышение давления в системе.
Неправильная сборка тормозной системы или использование запчастей низкого качества. Неправильно установленный или изношенный прокладочный материал может создать недостаточную герметичность системы и привести к увеличению давления.

Для устранения проблемы высокого давления в системе тормозов необходимо провести следующие действия:

Проверить состояние уплотнительных кольцевых уплотнений поршня тормозного цилиндра и заменить их при необходимости.
Очистить или заменить поврежденные клапаны давления в системе, чтобы восстановить нормальное давление тормозной жидкости.
Проверить качество и правильность установки запчастей в тормозной системе. При необходимости заменить низкокачественные или изношенные запчасти, а также осуществить правильную сборку системы.

После проведения указанных мероприятий необходимо провести тестирование системы тормозов на наличие подтекания и проверить ее работоспособность.
