Действия в чрезвычайных ситуациях Ежедневные проверки и определение Эксплуатация автомобиля в зимний период неисправностей Поездка на сто Инструкция по эксплуатации Предостережения и правила техники безопасности при выполнении работ на автомобиле Основные инструменты, измерительные приборы и методы работы с ними Механическая часть бензинового двигателя объемом 2,0 л (4в11)/2,4 л (4в12) Механическая часть дизельного двигателя объемом 2,3 л (4n1) Система охлаждения Система смазки Система питания Система управления двигателем Система впуска и выпуска Электрооборудование двигателя Сцепление Механическая коробка передач Автоматическая коробка передач Вариатор Раздаточная коробка Приводные валы и оси Подвеска Тормозная система Рулевое управление Кузов Пассивная безопасность Система кондиционирования воздуха Электрооборудование автомобиля и электросхемы Толковый словарь
Премьера полноценного третьего поколения Mitsubishi Outlander состоялась на Женевском автосалоне в 2012 году. Внешность модели кардинально изменилась. На смену агрессивному дизайну пришла обтекаемая форма. Соответственно наружности изменился и интерьер: он также стал более обтекаемым и современным. Мягкий материал отделки приятен на ощупь, а алюминиевые вставки в сочетании с блестящим черным пластиком производят приятное впечатление автомобиля более дорогого класса.
В целом салон стал более просторным. Передние сиденья стали более комфортными, а во втором ряду сидений имеется приличное пространство под ногами и над головами пассажиров. В отличие от предыдущего поколения опциональный третий ряд сидений стал намного просторнее: здесь теперь могут с комфортом разместиться не только дети, но и взрослые. Версии автомобиля без дополнительного ряда сидений могут похвастать огромным багажным отсеком. Регулируемые по наклону спинки задних сидений могут быть сложены, образуя идеально ровную погрузочную площадку длиной 167 см (плюс еще 32 см до спинок передних сидений). На смену двухстворчатой двери багажника пришла традиционная одностворчатая, обеспечивающая большее удобство при погрузке. По желанию заказчика дверь багажника может оборудоваться электрическим приводом, позволяющим открывать и закрывать ее с помощью брелока, с водительского места или пользуясь кнопкой на самой двери. Пластиковый трехсекционный органайзер в подполье багажника позволяет разместить большое количество различных вещей, а также обеспечивает дополнительную шумоизоляцию.
Гамма силовых агрегатов Outlander состоит из рядных четырехцилиндровых моторов. Бензиновые двигатели 4В11 (2,0 л) и 4В12 (2,4 л) развивают мощность 146 и 167 л. с. соответственно, а турбодизель 4N1 (2,3 л) — 150 л. с. Существуют также версии с бензиновым двигателем 4J1 (модернизированная версия 4В11) для внутреннего рынка Японии, но в данном руководстве этот двигатель отдельно не рассматривается. Все двигатели комплектуются бесступенчатыми трансмиссиями (вариаторами) или механическими коробками передач, причем на рынке СНГ официально доступны только вариаторы. Кроме того, доступны версии как только с передним, так и с полным приводом.
Доля высокопрочных и особо высокопрочных сталей в конструкции кузова нового Outlander увеличилась до 51 %, что позволило снизить массу автомобиля на 85 кг. Количество подушек безопасности в зависимости от уровня комплектации варьируется от двух до шести (помимо фронтальных и боковых подушек также имеется подушка для защиты ног водителя в случае фронтального удара). Даже в базовом оснащении Outlander третьего поколения может похвастать климат-контролем, а версии топовой комплектации оборудованы системой стабилизации, CD-проигрывателем и подогревом передних сидений. Дополнительно (по желанию заказчика) могут быть установлены адаптивный круиз-контроль, система предотвращения столкновений, датчик схода с полосы движения и ксеноновые фары. Компания Mitsubishi возлагает большие надежды на рынок России и Украины (японцы отождествляют эти два рынка по структуре спроса), ведь львиная доля всех продаж приходится именно на эти страны. Поэтому новый Outlander изначально конструировался с учетом пожеланий россиян и украинцев: ему не страшны отечественные дороги и климат, а функциональность адаптирована под запросы и привычки наших автолюбителей.
Чтобы включить свет в фарах Митсубиси Аутлендер XL, поверните рукоятку рычага переключателя вокруг ее оси. 4 – включен ближний или дальний свет фар. Чтобы переключить свет фар с ближнего на дальний, переместите рычаг от себя. При включении дальнего света фар в комбинации приборов загорается сигнализатор.
Блок в салоне
Устанавливается под панелью приборов со стороны водителя за защитной крышкой.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Фото — пример схемы с крышки блока
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Схема
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание предохранителей
p, blockquote 11,0,0,0,0 —>
| 1 | 30А Отопитель / обогреватель |
| 2 | 15А Стоп-сигналы |
| 3 | 10А Задний противотуманный фонарь |
| 4 | 30А Стекло очиститель ветрового окна |
| 5 | Резерв |
| 6 | 10А Цепь дополнительного оборудования |
| 7 | 20А Замки дверей |
| 8 | 15А Аудиосистема |
| 9 | 7,5А Цепь дополнительного оборудования |
| 10 | 15А Лампы освещения салона |
| 11 | 15А Аварийная световая сигнализация |
| 12 | 15А Стекло очиститель окна двери задка |
| 13 | 7,5А Контрольно — измерительные приборы |
| 14 | Резерв |
| 15 | 15А Прикуриватель (передняя розетка электропитания) |
| 16 | 10А Замок зажигания |
| 17 | 20А Электропривод люка |
| 18 | Резерв |
| 19 | 10А Наружные зеркала заднего вида |
| 20 | 10А Система полного привода |
| 21 | 7,5А Фонари заднего хода |
| 22 | Резерв |
| 23 | 15А Дополнительная розетка электропитания |
| 24 | 30А Электро стеклоподъемники |
| 25 | 30А Обогрев стекла двери задка |
| 26 | 7,5А Обогреватели наружных зеркал заднего вида |
| 27 | 15А Электропитание |
| 28 | 20/25А Электропривод сидений |
| 29 | 30А Обогрев сидений |
Не помогла замена предохранителя прикуривателя? Вот пример ремонта гнезда прикуривателя.
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,1,0,0,0 —>
Назначение реле
- Реле замков двери
- Реле отопителя
- Реле обогрева сидений
- Реле обогрева стекла двери задка
характеристика, конструкция, особенности, обслуживание, ремонт, тюнинг
Мотор Митсубиши 4В12 — силовой агрегат, выпускаемый компаний Mitsubishi. Выпускает такой же двигатель Hyundai с маркировкой G4KE. Применяемость двигателя, достаточно широкая, и много моделей транспортных средств получили этот агрегат.
Технические характеристики и конструкция
Двигатель Митсубиши 4В12 — это семейство моторов Theta II. Мотор пришёл на смену старой Бета серии, а именно 4G69, с новыми модификациями и доработками. Для Крайслера серия преобрела название Chrysler world.

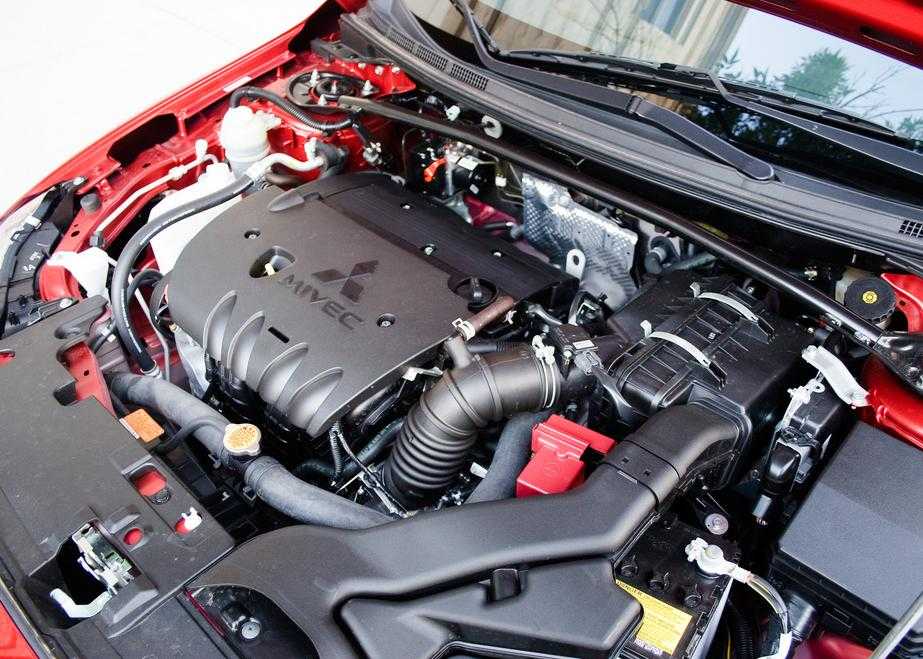

Mitsubishi Outlander с мотором 4B12.
Мотор 4В12 — это увеличенная версия 4В11. Так, была изменена поршневая группа, выпускной коллектор, доработки претерпела и система изменения фаз ГРМ. По сравнению с предшественниками движок стал мощнее и стабильнее. Конструктивных отличий от младшего собрата не имеет.
Технические характеристики мотора Митсубиши 4В12 :
|
Наименование |
Характеристики |
|
Производитель |
Mitsubishi |
|
Марка мотора |
Митсубиши 4В12/ G4KE |
|
Объём |
2.4 литра (2359 см куб) |
|
Впрыск |
Инжектор |
|
Мощность |
176 л.с. |
|
Диаметр цилиндра |
88 мм |
|
Количество цилиндров |
4 |
|
Количество клапанов |
16 |
|
Расход топлива |
8.7 литра на каждые 100 км пробега в смешанном режиме |
|
Масло для мотора |
5W-205W-30 |
|
Ресурс |
250+ тыс. км |
|
Применяемость |
Kia CeratoKia OptimaKia SportageKia SorentoHyundai ix35Hyundai SonataHyundai Santa FeMitsubishi LancerMitsubishi OutlanderMitsubishi DelicaChrysler 200Chrysler SebringCitroën C-CrosserDodge AvengerDodge CaliberDodge JourneyJeep CompassJeep PatriotPeugeot 4007 |
Обслуживание
Техническое обслуживание силового агрегата Митсубиши 4В12 проводится стандартно, как и для 4В11. Межсервисный интервал, согласно норм завода изготовителя, составляет 15 000 км. Для сохранения ресурса мотора рекомендуется проводить процедуру замены масла и фильтра каждые 10 000 км пробега.

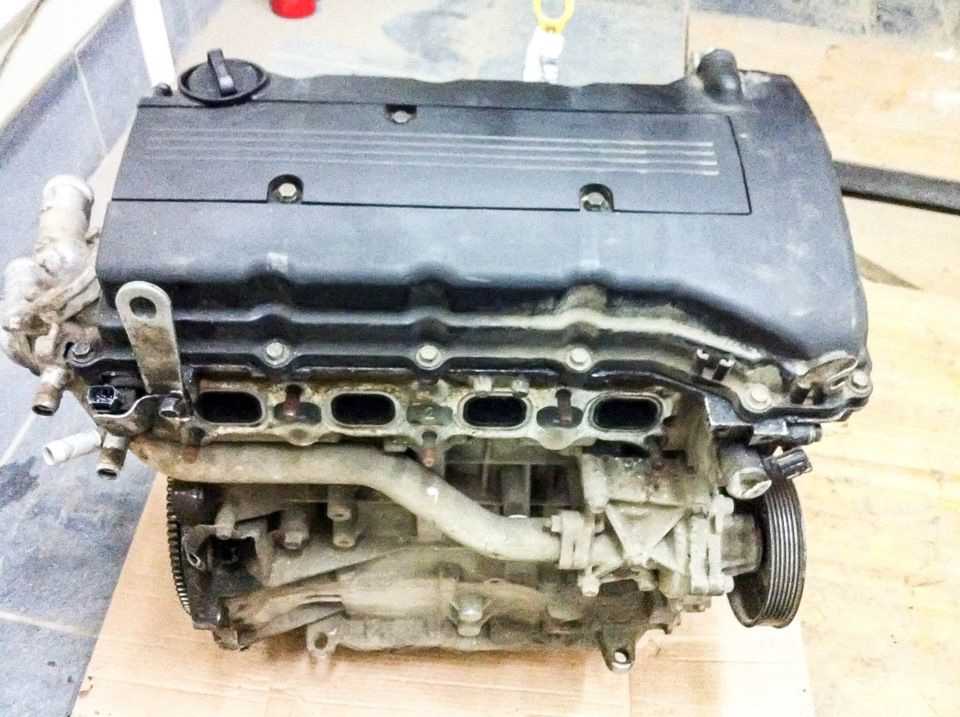

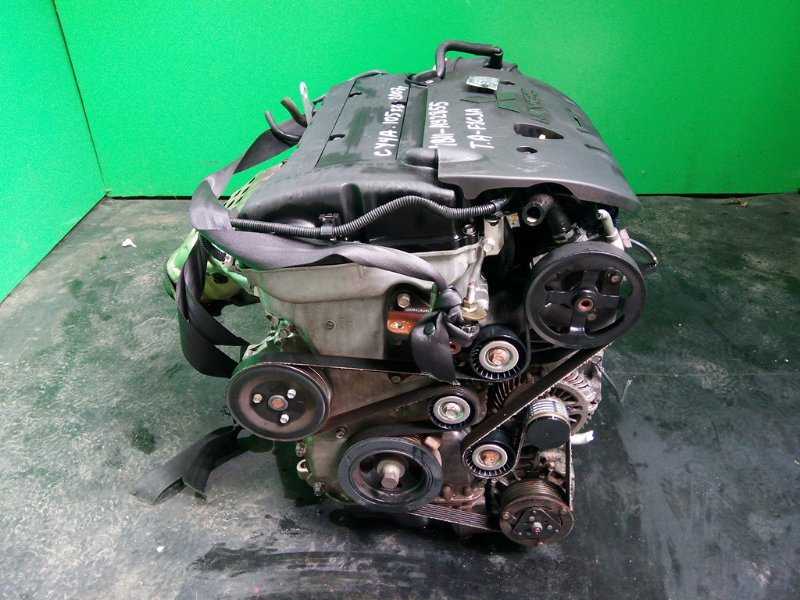

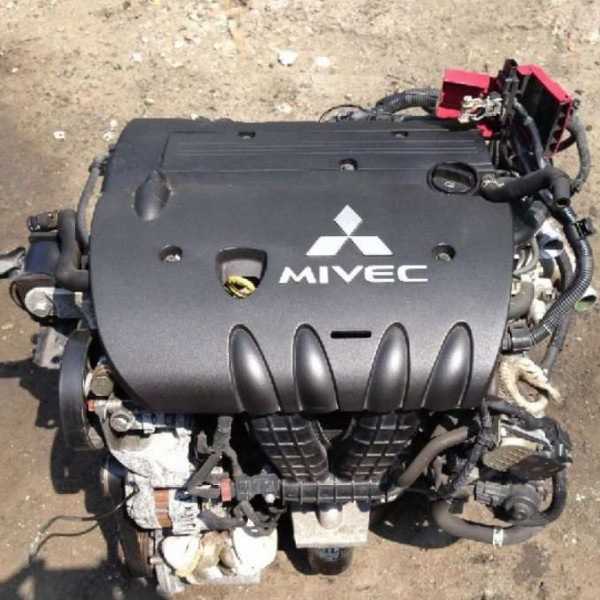

Двигатель 4B12.
Неисправности
Мотор 4В12 получился достаточно надёжным, но и он имеет ряд недостатков. Они такие же, как и у 4В11. Рассмотрим, с какими проблемами придётся столкнуться владельцам этого двигателя:

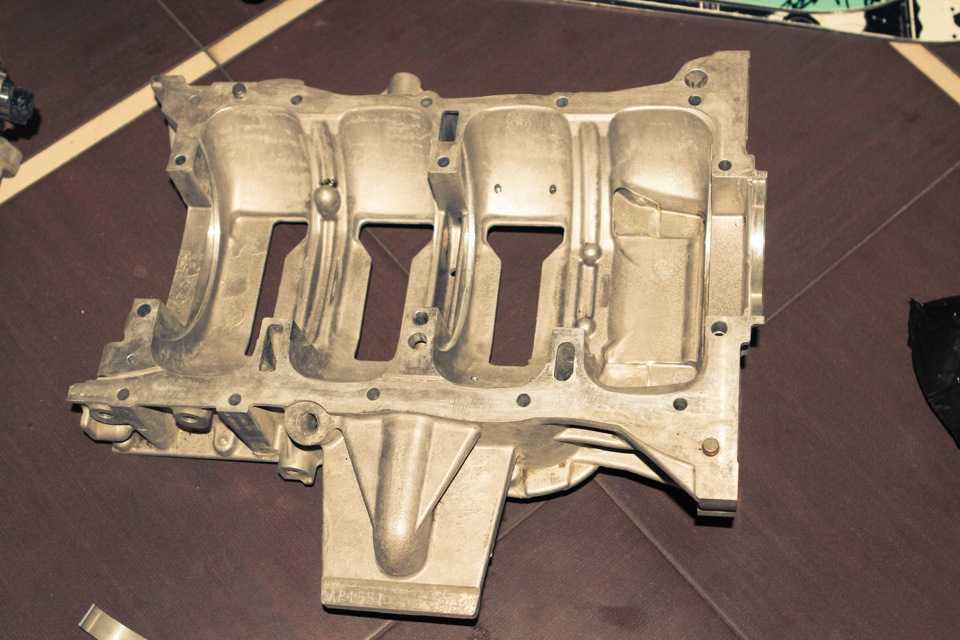

Ремонт блока цилиндров 4B12.
- Свист подшипника компрессора кондиционера. Замена и всё в порядке.
- Скрекотание. Не стоит пугаться — это работа форсунок.
- Дизелит. Это конструктивные особенности мотора.
- Вибрация на 1000-2000 об/мин. Проверка свечей зажигания.
Вывод
Двигатель Митсубиши 4В12 — это достаточно мощный и надёжный силовой агрегат производства Mitsubishi Motors. Он любит качественные детали и расходные материалы, достаточно придирчив к горючему. Обслуживание рекомендуется проводить каждые 10000 км.
Чип-тюнинг
Чип-тюнинг – прошивка блока управления двигателем. При изменении программного обеспечения ЭБУ возможно получить преимущества:
- двигатель может работать на топливе с октановым числом от 85 до 100;
- прирост момент крутящего момента на 10%;
- повышение мощности мотора без физических доработок.
Не требуется вскрывать двигатель, вести какие-либо механические доработки. Данный тюнинг у официального производителя обойдется примерно в 600 долларов. Причем гарантия будет сохранена. По замерам программы в зависимости от прошивки прирост мощности может составить до 20 л.с. Замеры до и после тюнинга представлены на графике ниже:
Особенности конструкции
Создавался двигатель 4B12 несколькими коллективами производителей. Конструкторы Hyundai занимались дизайном блока и ГБЦ, разработчики Mitsubishi конструировали впускной коллектор и систему MIVEC, сотрудники Chrysler осуществляли общее руководство, поэтому в конструкцию включены передовые технические решения:
- регулировка фаз ДВС с помощью системы MIVEC на впускном и выпускном распредвале;
- дюралевый блок с цилиндрами из чугунных гильз;
- прямой привод клапанов;
- головка блока цилиндров алюминиевая с 16 клапанами и распредвалами;
- выпускной коллектор расположен сзади по ходу движения.

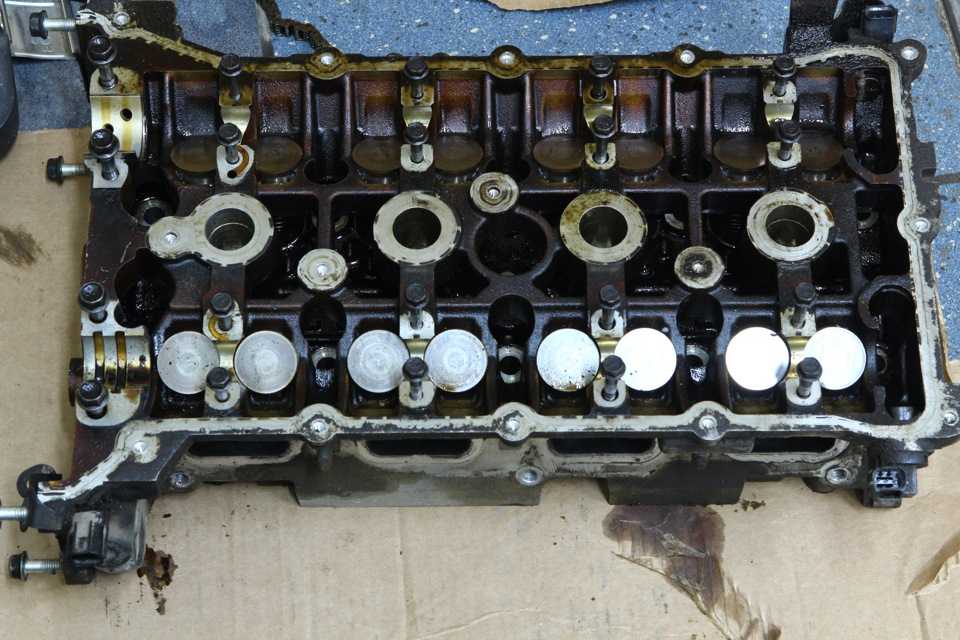

ГБЦ движка 4B12
Важной особенностью является отсутствие гидрокомпенсаторов. С одной стороны, снижаются требования к качеству масла, с другой – пользователю необходимо периодически регулировать клапанные зазоры
Для облегчения мотора и уменьшения его наружных габаритов использованы технологии:
- пластиковый впускной коллектор и крышка клапанов;
- алюминиевый блок и перенос выпускного коллектора на заднюю поверхность движка;
- компактная высокоресурсная цепь ГРМ вместо зубчатого ремня;
- встроенный в блок балансирных валов масляный насос;
- прямой клапанный привод без коромысел и осей;
- компактное размещение помпы, компрессора и генератора.
Пластиковый впускной коллектор 4B12
Благодаря объему 2,4 л и длинному ходу поршня производителям изначально удалось увеличить мощность силового привода. С другой стороны, форсировка возможна лишь до 190 л. с без снижения ресурса. При этом своими руками производится модернизация ГРМ (замена распредвалов более злыми модификациями) и выпускного коллектора. С пластиковым впускным трактом что-либо сделать не представляется возможным.
Простая регулировка клапанов на Mitsubishi Grandis 4G69
Зазор кстати и нормальным заводской может быть, но например установлено ГБО. И этот зазор уже для него маленький, его необходимо увеличивать или как то охлаждать клапан например ставят капельник масляный хотя гораздо проще, просто увеличить зазор в клапанах на 0,05мм.
Какой зазор правильный? Регулировка клапанов митсубиси галант 9 в книге так то написано, а ты другое пишешь, где правда?
Проверка и регулировка зазоров клапанов — только Mirage Мицубиси Галант
Отвечаю — конструкций привода клапанов в мире не так много, на данный момент используются И каждый привод имеет средний размер зазоров. Поэтому зная конструкцию, можно регулировать без всяких книг и мануалов и не ошибёшся.
Итак конструкции бывают следующие Для сравнения буду приводить отечественные конструкции и митсу. Древняя конструкция, распред был внизу, клапана вверху, штанги длинные, зазоры огромные, так как много деталей. Из отечественных это все ГАЗы, победа, волги, старые москвичи Из митсу это грузовички Хантер, но тут во главу угла ставится простота регулировка клапанов митсубиси галант 9 долговечность.
Отрегулируйте тепловые зазоры во впускных клапанах. Снимите распределительный вал впускных клапанов а Поверните шкив коленчатого вала таким образом, чтобы отверстие во вспомогательной шестерне оказалось наверху; при этом кулачки 1-го и 3-го цилиндров в одинаковой степени нажимают на толкатели соответствующих клапанов
Затем снимите крышки подшипников и распределительный регулировка клапанов митсубиси галант 9 Внимание: Определите размер толщину регулировочной шайбы, обеспечивающий зазор в соответствии с техническими условиями
Для впускных клапанов N I- A — 0,20 мм где N — толщина новой шайбы.
Т — толщина снятой отработавшей шайбы. А — измеренный зазор в данном клапане в Подберите регулировочную шайбу, толщина которой наиболее близко подходит к вычисленному значению Примечание: Проверьте зазоры в клапанах 8. Ну и, желательно, динамометрический ключ хотя можно обойтись и без него Также очень желательно приобрести: Прокладку клапанной крышки — MN регулировка клапанов митсубиси галант 9 1шт.
Кольцо уплотнительное колодца свечного — MD — 4шт. Желательно потому, что в принципе, если проводить эту процедуру регулярно ткм, что очень советую владельцам автомобилей работающих регулировка клапанов митсубиси галант 9 газе, иначе можно попасть на капиталку ГБЦпрокладки можно менять не каждый раз, а раз в два-три года или по состоянию.
Я же регулирую примерно с такой периодичностью и сразу покупаю новые прокладки старые за года дубеют изрядно. Итак приступим.
Затем надо головкой на 10 открутить пять болтов крепления резонатора и отсоединить его от впускного патрубка, ослабив хомут. Отсоединяем разъёмы с катушек зажигания Откручиваем и снимаем сами катушки и выкручиваем свечи.
Надежность мотора
Отзывы о работе двигателя в целом положительные
Но имеется ряд минусов, особенностей двигателя – которые при эксплуатации важно обязательно учесть. Это позволит увеличить ресурс работы мотора, а также избежать проблем в дороге
Если предусмотреть все возможные неисправности заблаговременно. Особенно это касается двигателей 4b12 устанавливаемых на машины Митсубиши Лансер 10.
Чаще всего встречаются неисправности следующего рода:
выход из строя масляного насоса – важно следить за давлением масла, при наличии подозрений на проблемы необходимо заглушить двигатель;
подшипники компрессора кондиционера – важно периодически осуществлять замену;
стрекотание форсунок – требуется отрегулировать работу инжектора;
повышенная вибрация – обычно связана с необходимостью заменить свечи.
Поломки, требующие снять двигатель для их устранения, случаются относительно нечасто
Важно следить за состоянием ремня генератора и своевременно осуществлять его замену. Процесс этот не сложен, возможно осуществить его в гаражных условиях – как и многие другие ремонтные работы
Некоторые трудности порой возникают при снятии ГБЦ – головки блока цилиндров. Подобные процедуры при отсутствии опыта и соответствующих инструментов лучше осуществлять в специализированном сервисе. При проведении ремонтных работ желательно приобретать только оригинальные детали. Приводной ремень – от Bosch, вкладыши — Taiho, других именитых фирм. Это позволит свести к минимуму вероятность приобрести бракованную продукцию, приводящую в дальнейшем к поломке двигателя.
Покупка ремня, а также масла и других расходных материалов обойдется не дорого. Но такие комплектующие, как датчик коленвала, распредвал и клапан egr обойдутся в несколько тысяч рублей и более. 4b12 снабжается надежным вариатором на некоторых моделях автомобилей, также существует множество комплектаций с механической коробкой переключения передач
При ремонте важно точно замерить размер коленвала – это упростит подбор деталей
Обзор неисправностей и способы их ремонта
Из-за отсутствия цековок на торцах поршней мотор 4B12 со сто процентной вероятностью гнет клапана в момент обрыва цепи ГРМ или смещении нескольких звеньев при ослабевании натяжки. Другими частыми неисправностями этого силового привода являются:
| Посторонние стуки и шумы | 1) свистит компрессор климатического оборудования
2) вибрации на 1 – 1,2 тысяче оборотов |
1) замена подшипника компрессора кондиционера
2) замена свечей |
| Расход масла увеличивается | 1) износ колпачков
2) залегшие кольца |
1) замена маслосъемных колпачков
2) замена маслосъемных колец |
| Прерывистая работа, троение | 1) засорение топливной системы
2) выработка свечей 3) засор воздушного фильтра |
1) прочистка
2) замена свечей, катушек зажигания 3) замена фильтра |
В принципе двигатель 4B12 обладает потенциалом 190 л. с. без потери ресурса и около 220 л. с. со снижением срока службы. Представители специализированных ателье рекомендуют атмосферный тюнинг за счет трех действий:
- установка распредвалов с фазой около 270 градусов;
- замена штатного выпускного коллектора пауком 4-1 или 4-2-1;
- прошивка ЭБУ новой версией программного обеспечения.

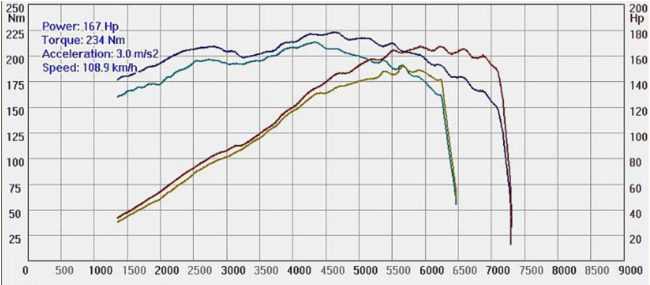

Тюнинг 4B12
Таким образом, мотор 4B12 завершает серию 4B1, разработанную совместным предприятием GEMA в рамках проекта мирового универсального двигателя для нескольких автопроизводителей. В этом ДВС максимальный объем рядно расположенных цилиндров 2,4 л, длинный ход поршня и регулировка фаз газораспределения без гидрокомпенсаторов.
Двигатель Mitsubishi 4G69
Двигатель Mitsubishi 4G69, который входит в линейку Sirius, выпускается с 2003 года. Мотор представляет собой улучшенную версию модели 4G64, разработанную для использования на более «тяжелых» автомобилях, таких, например, как Outlander или Grandis. До 2013 года силовой агрегат собирали в Японии, затем лицензия на его изготовление была передана китайским производителям.
Технические характеристики
Маркировка Mitsubishi 4G69 означает: 4 – количество цилиндров, G – тип топлива (Gasoline – бензин по-английски), 6 – серия Sirius с чугунным блоком, 9 – номер версии двигателя внутри серии. Двигатель обеспечивает крутящий момент 219 Нм, развивая мощность до 165 л. с. за счет таких технологических решений, как рядная схема силового агрегата, ГРМ SOHS, технология регулировки фаз MIVEC, ход поршня – 100 мм, диаметр цилиндра – 87 мм. В числе других важных характеристик:
· рабочий объем – 2,4 л;
· степень сжатия – 9,5;
· система питания – инжекторная;
· материал изготовления ГБЦ – алюминиевый сплав;
· соответствие экологическим стандартам – EURO-5;
· расход горючего в смешанном режиме – 9,5 л на 100 км;
· подходящее масло по вязкости – 5W30, 5W40, 0W30, 10W30, 5W50, 10W50, 15W50;
· рабочий ресурс – 400 000 км.
Особенности конструкции двигателя Mitsubishi 4G69
От более ранней версии мотора этой же серии (Sirius) – 4G64 – двигатель Mitsubishi 4G69 отличается:
· увеличенным до 100 мм ходом поршня. Одновременно с реализацией этого конструкторского решения был снижен вес шатунов (с 623 до 530 г), коленвала (с 15,8 до 14,9 кг) и поршней (с 354 до 278 г);
· объемом цилиндров, который составил 2378 см3. В качестве материала изготовления гильз используется чугун;
· размерами блока, высота которого уменьшилась до 284 мм;
· схемой газораспределительного механизма – SOHS с одним распредвалом, 16V ГБЦ со встроенной системой MIVEC;
· размерами впускных и выпускных клапанов, которые составили 30,5 и 34 мм соответственно;
· использованием одного балансировочного вала с ременной передачей;
· внедрением системы рециркуляции выхлопных газов EGR, которая повышает экологичность агрегата, но снижает его мощность.
Регламент техобслуживания
Производитель 4G69 рекомендует придерживаться следующих сроков прохождения ТО агрегата:
· менять ремень ГРМ нужно через каждые 90 тысяч км пробега, навесное оборудование – через 50 000 километров;
· тепловые зазоры клапанов регулируют, после того как автомобиль пройдет 30 тысяч км;
· каждые 2 года следует чистить вентиляцию картера;
· интервал замены масла и масляного фильтра – 10 000, топливного фильтра – 20 000 километров;
· воздушный фильтр рекомендуется обновлять ежегодно;
· антифриз меняют после 40 000, свечи зажигания – 20 000, впускной коллектор – 60 000 км пробега.
На какие автомобили устанавливался
Двигатель 4G69 используется в таких марках авто, как Great Wall Haval (H3 H5), BYD S6, Geely EC-8, Hawtai Terracan, а также в разных моделях Mitsubishi, включая:
· минивэн Grandis – с 2003 по 2011 г.;
· седан и универсал Lancer – 2004–2006;
· кроссовер Outlander – 2004–2006;
· седан Galant – 2004–2012;
· спорткар Eclipse – 2006–2012;
· минивэн Zinger – с 2008 года.
Возможные неисправности двигателя 4G69
Несмотря на высокую требовательность к качеству топлива, двигатель Mitsubishi 4G69 способен перешагнуть заявленный производителем ресурс в 400 тысяч км при точном соблюдении регламента ТО. При создании агрегата были учтены недостатки предшествующих моделей – 4G63 и 4G64. В процессе эксплуатации мотора могут наблюдаться проблемы с балансировочными валами, которые могут заклинить и вызвать целый ряд поломок, включая обрыв ремня ГРМ со всеми вытекающими последствиями (в том числе загиб клапанов). Чтобы избежать подобного, нужно своевременно смазывать подшипники балансировочных валов качественным маслом. Появление вибрации двигателя может говорить об изношенных подушках, которые нужно заменить. Если плавают обороты холостого хода, следует проверить форсунки, датчик температуры, дроссельную заслонку и регулятор ХХ.
Техническое описание и расшифровка ошибки P0725
Диагностический код неисправности P0725 означает, что модуль управления трансмиссией (PCM) обнаружил неисправность цепи с входным сигналом датчика оборотов двигателя. Этот тип кода может быть вызван механической или электрической проблемой.
Иногда этот датчик могут называть датчиком скорости двигателя или частоты вращения входного вала двигателя. Обычно он расположен в картере коробки передач рядом с передней частью первичного вала.
Работа датчика основана на эффекте Холла. Устанавливается он таким образом, чтобы зубчатое кольцо могло проходить в непосредственной близости от его магнитного наконечника. Выступающие области зубьев служат для электромагнитного замыкания цепи ввода частоты вращения двигателя, в то время как углубления между зубцами прерывают цепь.
Эти быстрые прерывания формируют электронную форму волны, которая представляет определенную частоту и степень напряжения. Форма волны распознается PCM как входная частота вращения двигателя.
Если PCM не может распознать соответствующий входной сигнал частоты вращения двигателя в течение заданного периода времени и при определенных обстоятельствах. То будет сохранен код ошибки P0725, и может загореться индикаторная лампа неисправности.
Как включить дальний свет на Митсубиси Каризма?
Для сигнализации дальним светом фар потяните за рычаг по направлению к себе. Сигнализация дальним светом работает, даже если переключатель света фар находится в выключенном положении.
Mitsubishi Outlander Xl представляет второе поколение аутлендер. Годы выпуска 2007, 2008, 2009, 2010, 2011, 2012. Наиболее популярные двигатели с объёмом: 2,0 2,4 3,0 литра. В нашем материале Вы можете найти описание предохранителей и реле Митсубиси Аутлендер хл со схемами блоков, местами их расположения и фото примерами исполнения. Так же покажем предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Неисправности и ремонт двигателя 4B12 2.4 л.
Данный мотор начал выпускаться в 2007 году, он пришел на смену 4G69 и был создан силами сразу пяти автомобильных компаний: Mitsubishi, KIA-Hyundai, Chrysler, Dodge и Jeep. Все они объединились чтобы создать несколько общих двигателей и то, что у них получилось, Mitsubishi назвала семейством 4B1. Наш сегодняшний двигатель носит обозначение 4В12, у корейцев он обозначается как G4KE, у американцев — World. Так как американских автомобилей у нас не так много, а корейских бесчисленное множество, то по ходу статьи мы будем сравнивать 4B12 и G4KE, какие отличия имеются, а они здесь есть.
Начнем с отличий между 4B12 и 4B11: здесь все просто, наш 4B12 это увеличенный 4B11, в который установили заводской строкер кит. Алюминиевый блок цилиндров 4B12 от 4B11 отличается увеличенным диаметром цилиндров с 86 мм до 88 мм, высота осталась прежней — 220 мм. В блоке имеются чугунные гильзы, а внутри установлен коленвал с ходом поршня 97 мм, короткие шатуны длинной 143.75 мм, поршни большего диаметра, но такой же высоты 27.5 мм. Масляных форсунок здесь нет. Здесь применен блок балансировочных валов вместе с масляным насосом. Он немного отличаются от корейского G4KE, также, как отличаются и поршни.
На этом моторе стоит ГБЦ такого же формата, как на 4B11, но со своими распредвалами. Их характеристики: фаза 244/224 подъем 9.3/8.2 мм. Это двухвальная голова с 16-ю клапанами и с системой непрерывного изменения фаз газораспределения на впуске и выпуске MIVEC. С конца 2011 фазовращатель остался только на впускном валу.
Диаметр клапанов на впуске 35 мм, на выпуске 29 мм, толщина стержня 5.5 мм.
Эта головка немного не похожа на ту, что ставят на G4KE своими каналами, распредвалами, своей клапанной крышкой и рядом мелких деталей. Здесь нет гидрокомпенсаторов, а значит каждые 90 тыс. км требуется регулировка клапанов. Зазоры клапанов следующие (на холодную): впускные клапаны — 0.17-0.23 мм, выпускные — 0.27-0.33 мм.

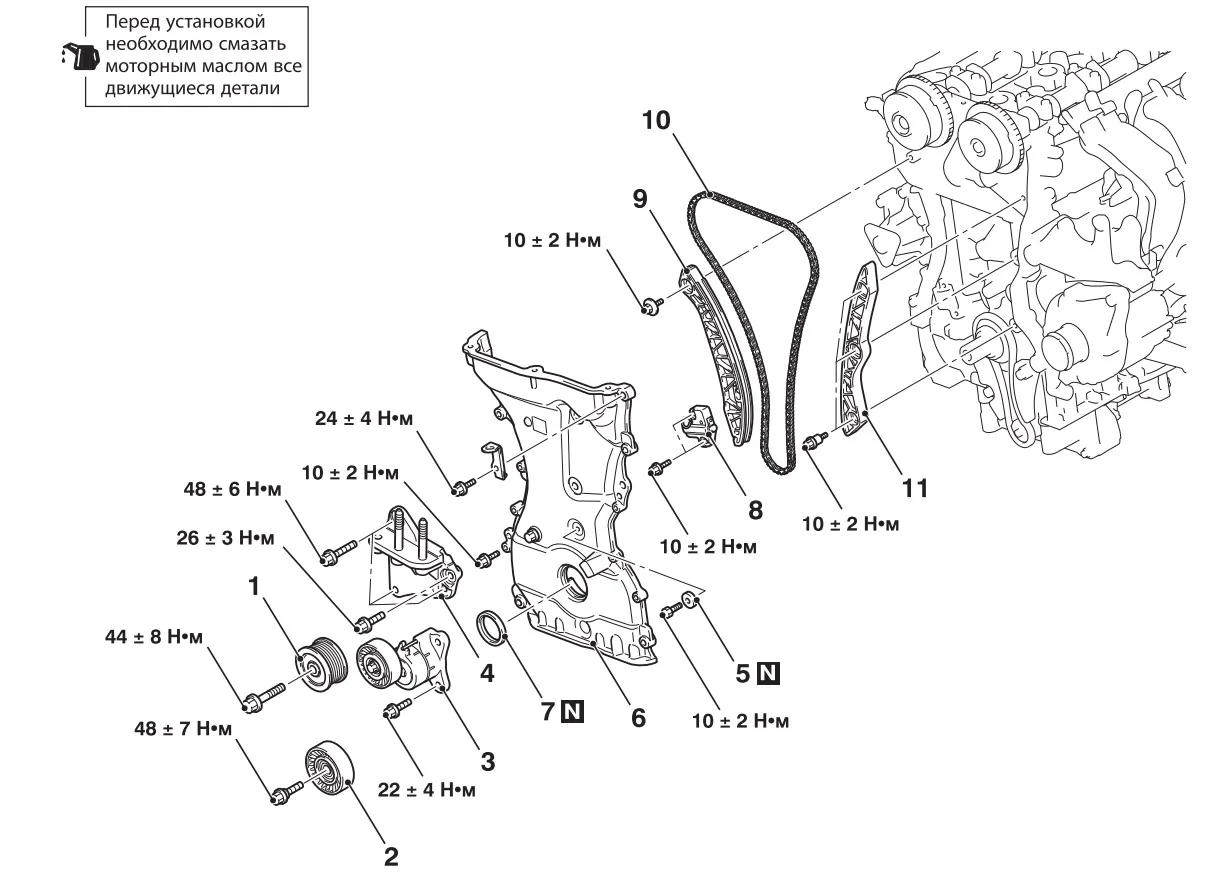

Привод ГРМ также имеет свои отличия от корейца — отличаются успокоители цепи. Сама цепь ГРМ служит более-менее нормально, до 150 тыс. км никак о себе не напоминает, дальше как получится.
Впуск, выпуск и навесное здесь тоже не такое же, как у G4KE. Ну и управляет мотором свой блок управления.
Этот мотор имеет ряд собратьев: 1.8-литровый 4B10, 2.0 л. 4B11 и турбированный 4B11T для Mitsubishi Lancer Evolution X и Mitsubishi Lancer Ralliart.
С 2013 года выпускается мотор следующего поколения 4J12, который практически полностью заменил своего предшественника, но 4B12 все еще продолжает жить и ставится на гибридные модели PHEV, где работает вместе с электромоторами.
Недостатки и проблемы двигателей 4B12
Эти моторы не имеют проблем с задирами, их немногочисленные проблемы аналогичны 2-литровым 4B11. Ищите их прямо здесь. Ресурс на практике более 300 тыс. км.
Как в автосервисе диагностируют ошибку Р0725
Ошибку Р0725 диагностируют стандартным сканером OBD-II. Специалист анализирует полученные данные о работе всех систем. Код сбрасывают, после чего проверку проводят повторно, чтобы исключить случайный сбой. Провести диагностику и устранить неполадки любой сложности можно в «Центре по ремонту вариаторов №1». Получите дополнительную информацию по телефонам: Москва – 8 (495) 161-49-01, Санкт-Петербург — 8 (812) 223-49-01. Принимаем звонки из любого региона.
Последовательно диагностируют состояние проводки, трансмиссионной жидкости проверяют работу узлов, связанных с трансмиссией. Может потребоваться замена следующих деталей и элементов:
- датчиков оборотов мотора на входе и выходе;
- проводников;
- соединительных элементов;
- трансмиссионного масла;
- блока, управляющего трансмиссией.
Симптомы неисправности
Основным симптомом появления ошибки P0725 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
- Также могут присутствовать другие связанные коды неисправностей.
- Неработающий спидометр или тахометр, либо сбои в их работе.
- Отказоустойчивый или аварийный режим работы.
- Проскальзывание трансмиссии или задержка включения.
- Коробка передач не переключается или переключается хаотично.
- Жесткое переключение передач.
- Повышенный расход топлива.
Цепи: ГРМ, маслонасоса, баланс валов
| Момент затяжки 4B12Цепи: ГРМ, маслонасоса, балансирных валов | |
|---|---|
| Позиция | Момент затяжки Н-м |
| Цепь привода механизма газораспределения | |
| Болт звездочки механизма управления фазами впуска (V.V.T.) | 59 ± 5 |
| Болт звездочки привода распределительного вала выпускных клапанов | 59 ± 5 |
| Болт натяжителя цепи привода механизма газораспределения | 10 ± 2 |
| Болт рычага натяжителя | 10 ± 2 |
| Болт успокоителя цепи привода механизма газораспределения | 10 ± 2 |
| Цепь привода масляного насоса | |
| Болт крепления ведущего диска | 40 → 130 |
| Болт корпуса масляного насоса | 26 ± 2 |
| Болт звездочки привода масляного насоса | 23 ± 2 |
| Болт рычага натяжителя цепи привода масляного насоса | 10 ± 2 |
| Болт успокоителя цепи привода масляного насоса | 10 ± 2 |
| Болт нижней проставки (усилителя жесткости) блока цилиндров | 24 ± 2 |

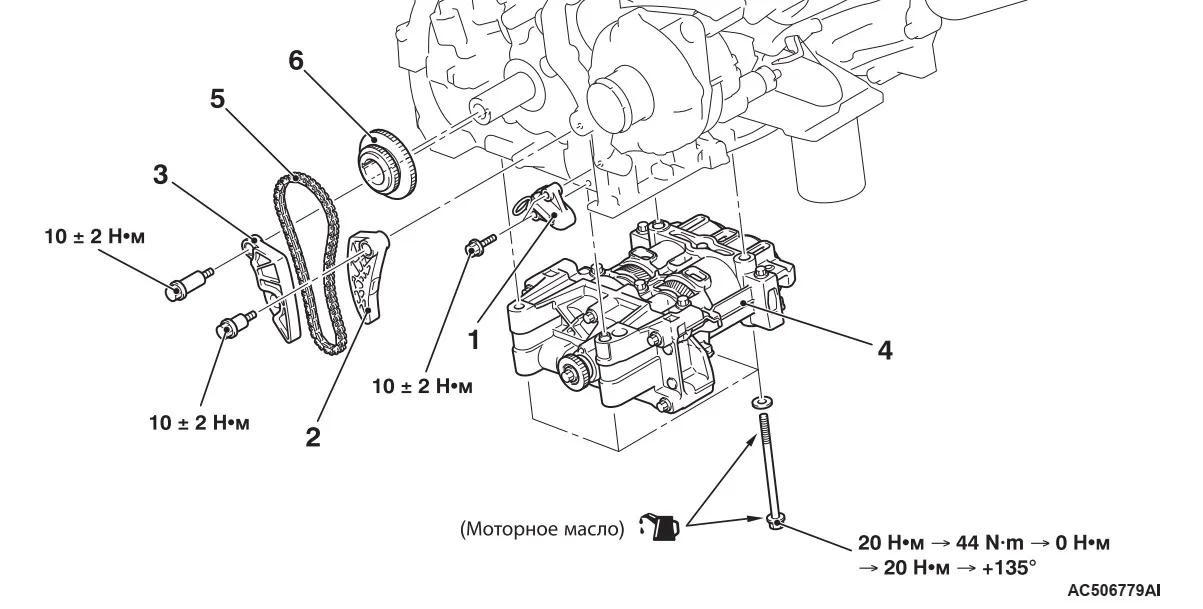

| Цепь привода уравновешивающих валов | |
| Болт крепления ведущего диска | 40 → 130 |
| Болт модуля уравновешивающих валов | 20 → 44 → 0 → 20 → +135° |
| Болт натяжителя цепи привода уравновешивающих валов | 10 ± 2 |
| Болт рычага натяжителя | 10 ± 2 |
| Болт успокоителя цепи привода уравновешивающих валов | 10 ± 2 |
| Болт нижней проставки (усилителя жесткости) блока цилиндров | 24 ± 2 |
| Данные из руководства по ремонту 4B11 (фрагмент)Ссылка на полное руководство |
Какое масло использовать для двигателя 4b12
Выбор масла для данного мотора – серьезный вопрос. От качества смазочного материала зависит ресурс работы ГРМ, а также остальных важных механизмов и систем двигателя. Согласно рекомендации производителя необходимо использовать в зависимости от климатических условий и режима эксплуатации масла вязкостью от 0W-20 до 10W-30.
Имеется спецификация касательно двигателя 4b12:
- API SN, SM;
- ILSAC GF-5;
- ACEA A1/A5 – возможно использовать масло без данной спецификации, так как это обозначение европейское.
Оптимальное решение при выборе масла для автомобилей с двигателем 4b12 в случае эксплуатации в РФ – Моби 1 X1 5W-30
Но важно заранее ознакомиться с признаками поддельных масел. Использование контрафактного товара может стать причиной поломки
Например, при повышенной вязкости масла при минусовой температуре возможно его выдавливание через сальник коленвала, другие повреждения – следствием станет необходимость капитального ремонта.
Сборка коленвала
При сборке коленвала особенное внимание следует уделить правильной установки его в положении относительно меток цепи. Синие звенья с тремя метками на цепи должны также находится напротив соответствующих меток на распределительном валу
Когда весь газораспределительный механизм собран и установлен на место, необходимо вручную сделать несколько оборотов для контроля его правильной работы. Для этого на распредвале есть специальный захват под ключ на 22.
После устанавливают клапанную крышку, защиту картера, расширительный бачок и остальные механизмы. При монтаже с внутреннего периметра крышки счищаются полностью все остатки старого герметика, новый герметик должен просохнуть не менее 24 часов до запуска двигателя. При сборке рекомендуют дополнительно пролить механизмы коленвала маслом, чтобы исключить запуск на сухую, а перед пуском ещё раз прокрутить двигатель стартером без подключения катушки зажигания и свечей.
Регулировка тепловых зазоров клапанов, на двигателях Митсубиси Ланцер необходима для их исправной работы, таких автомобилей с двигателями 4а91 1,5 и 4B11 2,0 Проверку нужно производить каждые 100 т.км. на бензиновых авто и каждые 30-50 т.км. на автомобилях оборудованных ГБО.
Был случай на Lancer X 2.0 с пробегом 130 т.км. с ГБО последние 60 т.км. зазоры на выпуске уже были менее 0.15 мм , а на некоторых доходило до 0.05 мм ! При таких зазорах начинаются необратимые процессы разрушения клапан и седла в следствие недостаточного охлаждения и локального перегева, уменшения размеров и ускорения износа сопрягаемых деталей механизма.
В данном двигателе установлена фирменная система изменения фаз газораспределения MIVEC от японского завода Mitsubishi Motors , что дало возможность конструкторам и инженерам снять довольно высокую мощность при умеренном потреблении топлива и низком содержании вредных веществ в выхлопных газах, при наличии каталитического нейтрализатора выхлопных газов конечно. Мы не рекомендуем удалять катализаторы в выхлопной системе автомобиля, без проверки сопротивления в коллектореи крайней необходимости, если обороты можно поднять до 6000 в мин., то 99% катализатор в порядке. После удаления загорается “чек” , больше расход топлива и шум выше, запах не очень, больше загрязнение атмосферы ! Предварительно перед началом работ по двигателю Лансер 10 снимается пластиковая декоративная крышка ,навеска, отсоединяются шланги и трубки мешающие, частично элементы газового оборудования, катушки зажигания и их кабеля с кронштейнами и крышка клапанного механизма. Нужно дать время температуре опуститься хотя бы до 40 град.
Производится замер допусков при помощи высокоточных щупов с шагом 0,01 мм с фиксацией в таблице и сравниваются полученные результаты с мануалом.
Стандартное значение заводского теплового зазора : для впускного 0,20 мм, для выпускного 0,30 мм.
