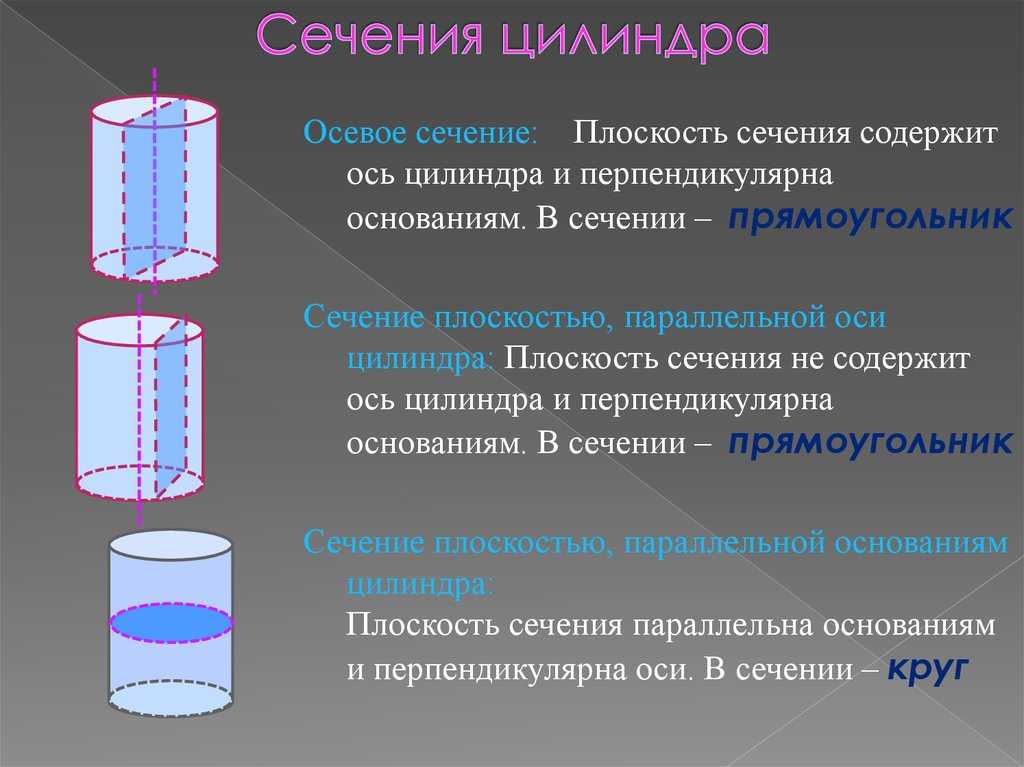

Сечение цилиндра: определение, виды, его образующая

Объем прямого цилиндра

Объем прямого цилиндра равен произведению площади его основания на высоту

где Q — площадь основания, а Н — высота цилиндра.

Так как площадь основания цилиндра равна Q, то существуют последовательности описанных и вписанных многоугольников с площадями Q n
и Q’ n
таких, что

\(\lim_{n \rightarrow \infty}\) Q n
= \(\lim_{n \rightarrow \infty}\) Q’ n
= Q.

Построим последовательности призм, основаниями которых являются рассмотренные выше описанные и вписанные многоугольники, а боковые ребра параллельны образующей данного цилиндра и имеют длину H. Эти призмы являются описанными и вписанными для данного цилиндра. Их объемы находятся по формулам

V n
= Q n
H и V’ n
= Q’ n
H.

Следовательно,

V= \(\lim_{n \rightarrow \infty}\) Q n
H = \(\lim_{n \rightarrow \infty}\) Q’ n
H = QH.

Следствие.

Объем прямого кругового цилиндра вычисляется по формуле

V = π R 2 H

где R — радиус основания, а H — высота цилиндра.

Так как основание кругового цилиндра есть круг радиуса R, то Q = π R 2 , и поэтому

Название науки «геометрия» переводится как «измерение земли». Зародилась стараниями самых первых древних землеустроителей. А было так: во время разливов священного Нила потоки воды иногда смывали границы участков земледельцев, а новые границы могли не совпасть со старыми. Налоги же крестьянами уплачивались в казну фараона пропорционально величине земельного надела. Измерением площадей пашни в новых границах после разлива занимались специальные люди. Именно в результате их деятельности и возникла новая наука, получившая развитие в Древней Греции. Там она и название получила, и приобрела практически современный вид. В дальнейшем термин стал интернациональным названием науки о плоских и объёмных фигурах.

Планиметрия — раздел геометрии, занимающийся изучением плоских фигур. Другим разделом науки является стереометрия, которая рассматривает свойства пространственных (объёмных) фигур. К таким фигурам относится и описываемая в этой статье — цилиндр.

Примеров присутствия предметов цилиндрической формы в повседневной жизни предостаточно. Цилиндрическую (гораздо реже — коническую) форму имеют почти все детали вращения — валы, втулки, шейки, оси и т.д. Цилиндр широко используется и в строительстве: башни, опорные, декоративные колонны. А кроме того посуда, некоторые виды упаковки, трубы всевозможных диаметров. И наконец — знаменитые шляпы, ставшие надолго символом мужской элегантности. Список можно продолжать бесконечно.

Понятие конуса

Построим на плос-ти α окруж-ть L с центром в точке О. Далее через О проведем перпендикуляр к α и отметим на нем точку Р. Если мы отрезками соединим точку Р с каждой точкой окруж-ти L, то получим поверх-ть, которая именуется конической поверхностью. При этом:

• прямая ОР – это ось конической поверх-ти;
• прямые, соединяющие Р с точками на окруж-ти L, именуются образующими конической поверх-ти;
• сама точка Р – это вершина конической поверх-ти.

Объемное тело, ограниченное окруж-тью L и конической поверх-тью, именуется конусом. Соответственно вершина конической поверх-ти, её ось и образующие будут одновременно являться вершиной, осью и образующими конуса. Окруж-ть L – это основание конуса.

Ещё несколько терминов:

• коническая поверх-ть конуса именуется его боковой поверх-тью;
• если же к этой площади прибавить ещё и площадь основания, то в итоге получится полная площадь конуса;
• отрезок ОР – это не только ось конуса, но и высота конуса.

Как и в случае с цилиндром, мы в данном случае рассматриваем особый случай конуса – прямой круговой конус. В более общем случае ось конуса может не быть перпендикуляром к плос-ти основания (так называемый косой конус). Также в его основании может находиться не окруж-ть, а другая плоская фигура.

В общем случае любая пирамида может рассматриваться как частный случай конуса. Однако в рамках школьного курса под конусом подразумевается исключительно прямой круговой конус, если только не обговорено иное.

Докажем важное утверждение:

Действительно, рассмотрим две произвольные образующие РА и РВ у конуса с вершиной Р, у которой О – центр основания:

Так как ось ОР перпендикулярна основанию, то ∆РОА и ∆РОВ – прямоугольные. У них общий катет РО, а катеты АО и ОВ одинаковы как радиусы окруж-ти. Тогда ∆РОА и ∆РОВ равны, поэтому одинаковы и образующие РА и РВ, ч. т. д.

Заметим, что конус получается при вращении прямоугольного треуг-ка вокруг его катета. Так, на следующем рисунке конус получается при вращении ∆РОА с прямым углом О относительно катета РО:

Если сечение конуса проходит через его ось, то оно именуется осевым сечением. Ясно, что это сечение будет являться треуг-ком, причем две его стороны – это образующие конуса, а третья сторона диаметр основания. Образующие конуса одинаковы, поэтому осевое сечение будет равнобедренным треуг-ком.

Теперь рассмотрим сечение, параллельное плос-ти основания. Пусть оно пересекает ось РО в какой-то точке О₁. Также пусть А₁ – точка пересечения образующей АР исходного конуса с секущей плос-тью α:

Заметим, что раз ось РО перпендикулярна основанию, то она также будет перпендикулярна и секущей плос-ти, ведь основание и плос-ть α параллельны. Тогда ∠РО₁А₁ будет прямым.

Теперь рассмотрим ∠РОА и ∠РО₁А₁. Они прямоугольные и у них есть общие угол ∠АРО. Значит, это подобные треуг-ки. Обозначим радиус ОА как r, а длину А₁О₁ как r₁. Тогда из подобия получаем:

Рассмотрим теперь другую образующую ВР, которая пересекает секущую плос-ть в точке В₁. Отрезки АО и ОВ одинаковы. Повторяя предыдущие рассуждения, легко доказать подобие ∆РОВ и ∆РО₁В₁, откуда можно вычислить длину О₁В₁:

Получили, что точки А₁и В₁ находятся на одинаковом расстоянии r₁ от точки О₁. Мы выбрали точки А и В произвольно, поэтому для любых двух точек, принадлежащих сечению конуса, можно утверждать, что они равноудалены от точки О₁. Это значит, что все точки сечения лежат на окруж-ти с центром в точке О₁ и радиусом r₁, то есть сечение имеет форму окруж-ти.

Как определить площадь боковой поверхности конуса? Для этого ее надо «разрезать» вдоль одной из образующих и развернуть на плос-ти. В результате получится круговой сектор.

Напомним, что площадь сектора может быть рассчитана по формуле

Теперь обозначим длину образующей буквой l, а радиус основания конуса как r. Тогда

Для вычисления полной площади конуса к боковой поверх-ти необходимо добавить ещё и площадь основания:

1.1. Определение цилиндра

Рассмотрим
какую-либо линию (кривую, ломаную или смешанную) l, лежащую в некоторой
плокости α, и некоторую прямую S, пересекающую эту плоскость. Через все
точки данной линии l проведем прямые, параллельные прямой S; образованная этими
прямыми поверхность α называется цилиндрической поверхностью. Линия l
называется направляющей этой поверхности, прямые s1, s2,
s3,… − ее образующими.

Если направляющая
является ломаной, то такая цилиндрическая поверхность состоит из ряда плоских
полос, заключенных между парами параллельных прямых, и называется
призматической поверхностью. Образующие, проходящие через вершины направляющей
ломаной, называются ребрами призматической поверхности, плоские полосы между ними
− ее гранями.

Если рассечь
любую цилиндрическую поверхность произвольной плоскостью, не параллельной ее
образующим, то получим линию, которая также может быть принята за направляющую
данной поверхности. Среди направляющих выделяется та, которая, получается, от
сечения поверхности плоскостью, перпендикулярной образующим поверхности. Такое
сечение называется нормальным сечением, а соответствующая направляющая −
нормальной направляющей.

Если направляющая
− замкнутая (выпуклая) линия (ломаная или кривая), то соответствующая
поверхность называется замкнутой (выпуклой) призматической или цилиндрической
поверхностью. Из цилиндрических поверхностей простейшая имеет своей нормальной
направляющей окружность. Рассечем замкнутую выпуклую призматическую поверхность
двумя плоскостями, параллельными между собой, но не параллельными образующим.

В сечениях
получим выпуклые многоугольники. Теперь часть призматической поверхности,
заключенная между плоскостями α и α’, и две образовавшиеся при этом
многоугольные пластинки в этих плоскостях ограничивают тело, называемое
призматическим телом − призмой.

Цилиндрическое
тело − цилиндр определяется аналогично призме:
Цилиндром называется тело, ограниченное с боков замкнутой (выпуклой)
цилиндрической поверхностью, а с торцов двумя плоскими параллельными
основаниями. Оба основания цилиндра равны, также равны между собой и все
образующие цилиндра, т.е. отрезки образующих цилиндрической поверхности между
плоскостями оснований.

Цилиндром
(точнее, круговым цилиндром) называется  геометрическое тело, которое состоит
из двух кругов, не лежащих в одной плоскости и совмещаемых параллельным
переносом, и всех отрезков, соединяющих соответствующие точки этих кругов (рис.
1).

Рис. 1 −
Цилиндр

Круги называются
основаниями цилиндра, а отрезки, соединяющие соответствующие точки окружностей
кругов, − образующими цилиндра.

Так как
параллельный перенос есть движение, то основания цилиндра равны.

Так как при
параллельном переносе плоскость переходит в параллельную плоскость (или в
себя), то у цилиндра основания лежат в параллельных плоскостях.

Так как при
параллельном переносе точки смещаются по параллельным (или совпадающим) прямым
на одно и то же расстояние, то у цилиндра образующие параллельны и равны.

Поверхность
цилиндра состоит из оснований и боковой поверхности. Боковая поверхность
составлена из образующих.

Цилиндр называется
прямым, если его образующие перпендикулярны плоскостям оснований.

Прямой цилиндр
наглядно можно представить себе как геометрическое тело, которое описывает
прямоугольник при вращении его около стороны как оси (рис. 2).

Рис. 2 −
Прямой цилиндр

В дальнейшем мы
будем рассматривать только прямой цилиндр, называя его для краткости просто
цилиндром.

Радиусом цилиндра
называется радиус его основания. Высотой цилиндра называется расстояние между
плоскостями его оснований. Осью цилиндра называется прямая, проходящая через
центры оснований. Она параллельна образующим.

Цилиндр
называется равносторонним, если
его высота равна диаметру основания.

Если основания
цилиндра плоские (и, следовательно, содержащие их плоскости параллельны), то
цилиндр называют стоящим на плоскости. Если основания стоящего на плоскости
цилиндра перпендикулярны образующей, то цилиндр называется прямым.

В частности, если
основание стоящего на плоскости цилиндра − круг, то говорят о круговом (круглом)
цилиндре; если эллипс − то эллиптическом.

Примеры расчета площади цилиндра

Вооружившись знаниями, приступаем к практике.

Пример 1.

Нужно вычислить площадь усеченного куска трубы, то есть цилиндра.

Имеем r = 24 mm, h = 100 mm. Использовать необходимо формулу через радиус:

S пол = 2 * 3.14 * 24 2 + 2 * 3.14 * 24 * 100 = 3617,28 + 15072 = 18689,28 (мм 2).

Переводим в привычные м 2 и получаем 0,01868928, приблизительно 0.02 м 2 .

Пример 2.

Требуется узнать площадь внутренней поверхности печной асбестовой трубы, стенки которой облицованы огнеупорным кирпичом.

Данные следующие: диаметр 0,2 м; высота 2 м. Используем формулу через диаметр:

S пол = 3.14 * 0.2 2 /2 + 3,14 * 0.2 * 2 = 0,0628 + 1.256 = 1.3188 м 2 .

Пример 3.

Как узнать, сколько материла нужно для пошива мешка, r = 1 м и высотой 1 м.

Один момент, есть формула:

S бок = 2 * 3.14 * 1 * 1 = 6.28 м 2 .

Объем цилиндрической полости

Объем полости в виде цилиндра равен объему цилиндра, который извлечен из данной полости для ее образования. То есть для вычисления цилиндрической полости можно воспользоваться формулами и калькулятором для расчета простого правильного цилиндра в зависимости от известных исходных данных.

На картинке продемонстрирована цилиндрическая полость, образованная в теле путем извлечения из него цилиндра. Объем извлеченного цилиндра и объем образованной полости равны.

Нужно отметить один важный момент. Несмотря на равенство объемов извлеченного цилиндра и образованной полости, площади поверхностей данных объектов будут отличаться, так как у образованной цилиндрической полости отсутствует верхняя поверхность. То есть суммарная площадь поверхности образованной цилиндрической полости будет меньше суммарной площади извлеченного цилиндра на одну площадь основания цилиндра.

Теория

Цилиндр может быть

Правильный цилиндр – это цилиндр, где угол между образующими боковой поверхности и основанием цилиндра равен 90 градусов.

Неправильный или наклонный цилиндр – это цилиндр, где угол между образующими боковой поверхности и основанием цилиндра отличается от 90 градусов.

Рассмотрим правильный цилиндр.

Цилиндр – это тело, образованное вращением прямоугольника вокруг одной из его сторон. Тело цилиндра ограничено двумя кругами, называемыми основанием цилиндра и боковой цилиндрической поверхностью, которая в развертке представляет собой прямоугольник

Цилиндр можно так же описать как тело, состоящее из двух равных кругов, не лежащих в одной плоскости и параллельных между собой, и отрезков, соединяющих все точки одной окружности, с соответствующими точками другой окружности. Данные отрезки называются образующими цилиндра.

Радиус основания цилиндра, является радиусом цилиндра.

Ось цилиндра – это прямая, соединяющая центра оснований цилиндра.

Высота цилиндра – это перпендикуляр, опущенный от одного основания цилиндра к другому.

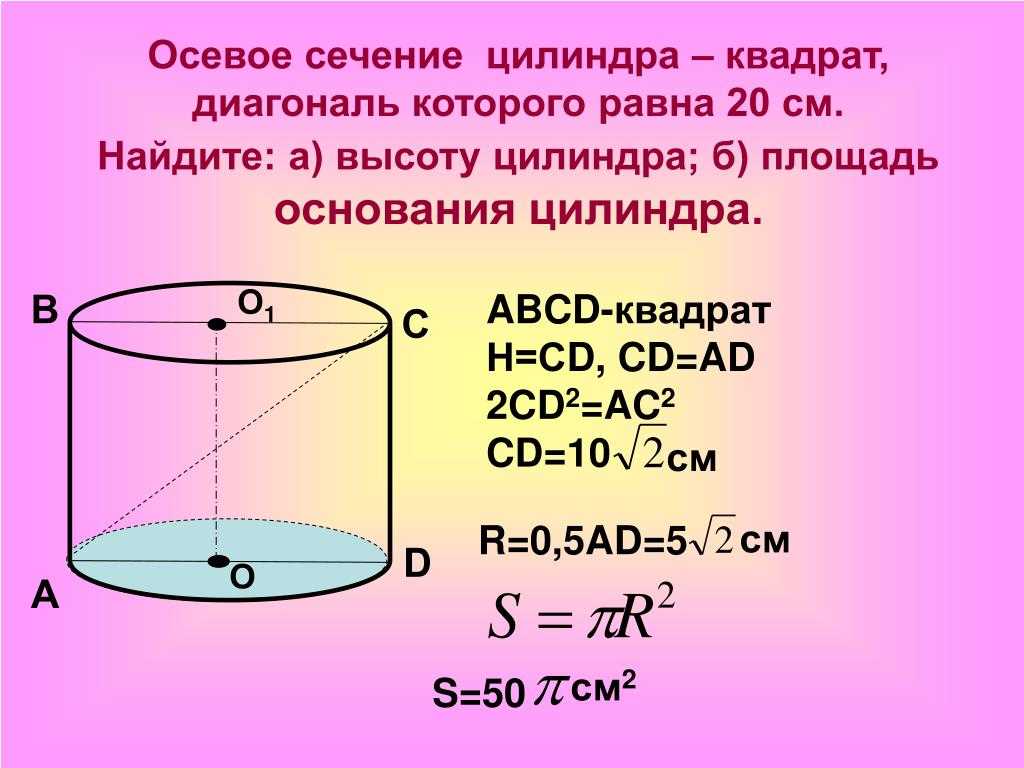

Диагональ сечения прямого кругового цилиндра

Дан прямой круговой конус с вершиной M. Осевое сечение конуса — треугольник с углом 120° при вершине M. Образующая конуса равна Через точку M проведено сечение конуса, перпендикулярное одной из образующих.

а) Докажите, что полученный в сечении треугольник тупоугольный.

б) Найдите площадь сечения.

а) Пусть треугольник МАВ — искомое сечение, перпендикулярное образующей МК, и пусть Т — точка его пересечения с диаметром, проходящим через точку К. В треугольнике МТК угол К равен 30°. Следовательно,

В треугольнике МТВ образующая конуса Следовательно,

б) Площадь треугольника MBA равна

В одном основании прямого кругового цилиндра с высотой 3 и радиусом основания 8 проведена хорда AB, равная радиусу основания, а в другом его основании проведён диаметр CD, перпендикулярный AB. Построено сечение ABNM, проходящее через прямую AB перпендикулярно прямой CD так, что точка C и центр основания цилиндра, в котором проведён диаметр CD, лежат с одной стороны от сечения.

а) Докажите, что диагонали этого сечения равны между собой.

б) Найдите объём пирамиды CABNM.

а) Для построения сечения опустим перпендикуляры AM и BN на второе основание цилиндра. Отрезки AM и BN параллельны и равны, значит, ABNM — параллелограмм. Так как прямые AM и BN перпендикулярны основаниям цилиндра и, в частности, прямой AB, параллелограмм ABNM является прямоугольником. Отрезки AN и BM равны как диагонали прямоугольника, что и требовалось доказать.

б) Площадь прямоугольника ABNM равна 3 · 8 = 24. Пусть H — точка пересечения отрезков NM и CD. Отрезок OH равен Высота CH пирамиды CABNM равна Следовательно, объём пирамиды CABNM равен:

В одном основании прямого кругового цилиндра с высотой 9 и радиусом основания 2 проведена хорда AB, равная радиусу основания, а в другом его основании проведён диаметр CD, перпендикулярный AB. Построено сечение ABNM, проходящее через прямую AB перпендикулярно прямой CD так, что точка C и центр основания цилиндра, в котором проведён диаметр CD, лежат с одной стороны от сечения.

а) Докажите, что диагонали этого сечения равны между собой.

б) Найдите объём пирамиды CABNM.

а) Для построения сечения опустим перпендикуляры AM и BN на второе основание цилиндра. Отрезки AM и BN параллельны и равны, значит, ABNM — параллелограмм. Так как прямые AM и BN перпендикулярны основаниям цилиндра и, в частности, прямой AB, параллелограмм ABNM является прямоугольником. Отрезки AN и BM равны как диагонали прямоугольника, что и требовалось доказать.

б) Площадь прямоугольника ABNM равна 9 · 2 = 18. Пусть H — точка пересечения отрезков NM и CD. Отрезок OH равен Высота CH пирамиды CABNM равна Следовательно, объём пирамиды CABNM равен:

Дан прямой круговой цилиндр высотой 9 и радиусом 2. В одном из оснований проведена хорда AB, равная радиусу основания, а в другом основании проведён диаметр CD, перпендикулярный прямой AB. Построено сечение цилиндра плоскостью ABNM, перпендикулярной прямой CD, причём точка C и центр основания цилиндра, содержащего отрезок CD, лежат по одну сторону от плоскости сечения.

а) Докажите, что диагонали четырёхугольника ABNM равны.

б) Найдите объём пирамиды CABNM.

а) Плоскость сечения ABNM перпендикулярна прямой CD, поэтому отрезки AM и BN являются образующими цилиндра. Следовательно, отрезки AM и BN параллельны и равны, значит, ABNM — параллелограмм. Так как прямые AM и BN перпендикулярны основаниям цилиндра и, в частности, прямой AB, параллелограмм ABNM является прямоугольником. Отрезки AN и BM равны как диагонали прямоугольника, что и требовалось доказать.

б) Площадь прямоугольника ABNM равна Пусть H — точка пересечения отрезков NM и CD, O — центр основания цилиндра, содержащего отрезок CD. Отрезок OH равен Высота CH пирамиды CABNM равна Следовательно, объём пирамиды CABNM равен:

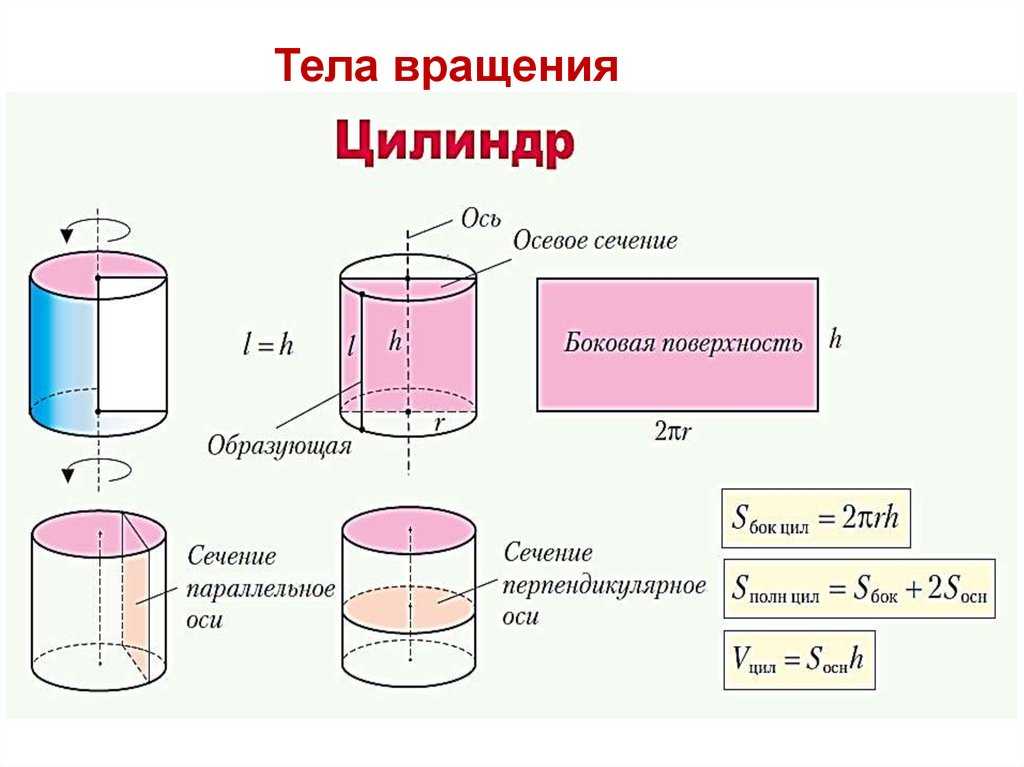

Основные элементы цилиндра

Основные элементы цилиндра выглядят следующим образом.

1. Высота. Она является кратчайшим расстоянием между основаниями цилиндра. Если он прямой, то высота совпадает с образующей.
2. Радиус. Совпадает с тем, который можно провести в основании.
3. Ось. Это прямая линия, которая содержит центры обоих оснований. Ось всегда параллельна всем образующим. В прямом цилиндре она перпендикулярна основаниям.

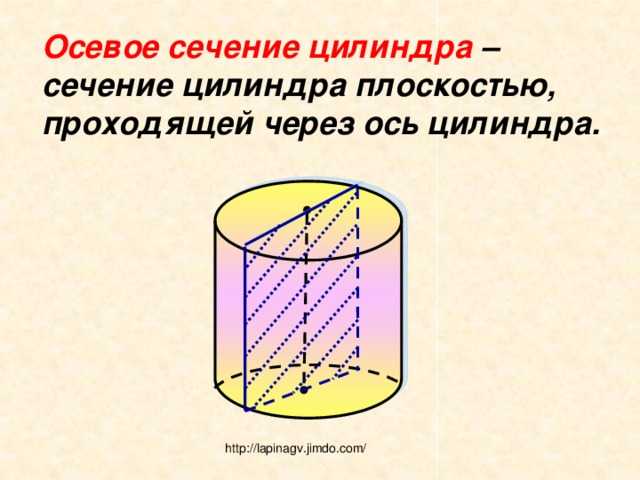

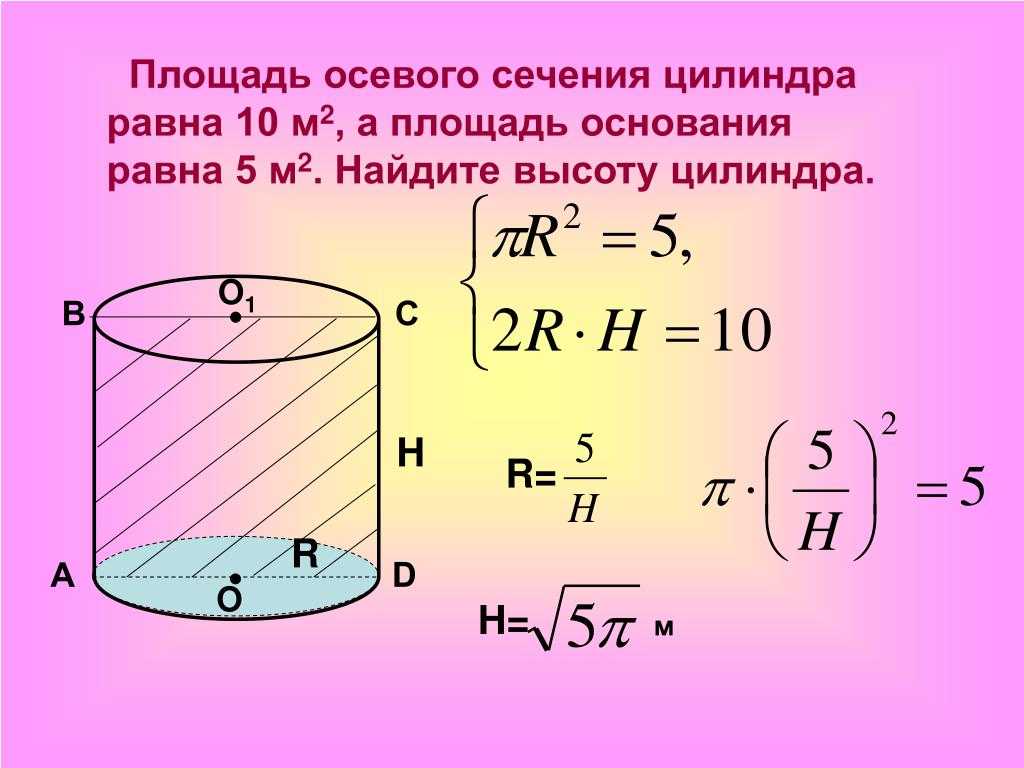

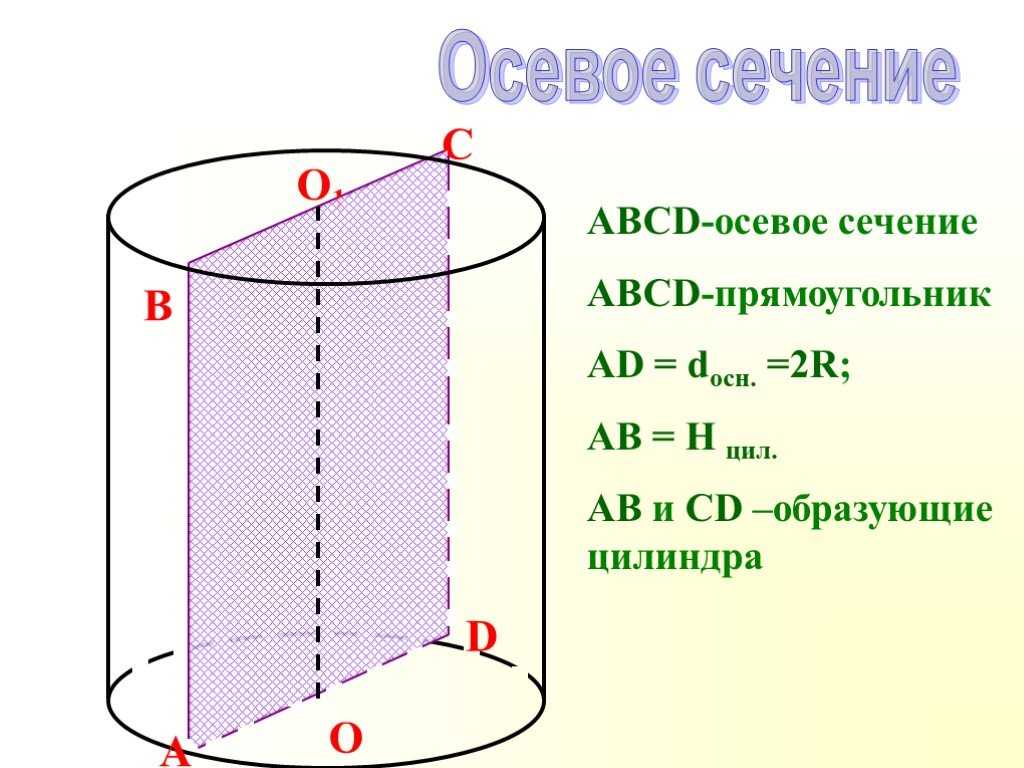

4. Осевое сечение. Оно образуется при пересечении цилиндра плоскостью, содержащей ось.
5. Касательная плоскость. Она проходит через одну из образующих и перпендикулярна осевому сечению, которое проведено через эту образующую.

Определение величины

Площадь — это величина, характеризующая размер геометрической фигуры. Её определение — одна из древнейших практических задач. Древние греки умели находить площадь многоугольников: так, каменщикам, чтобы узнать размер стены, приходилось умножать её длину на высоту.

По прошествии долгих лет трудом многих мыслителей был выработан математический аппарат для расчета этой величины практически для любой фигуры.

На Руси существовали особые единицы измерения: копна, соха, короб, верёвка, десятина, четь и другие, так или иначе связанные с пахотой. Две последних получили наибольшее распространение. Однако от древнерусских землемеров нам досталось только само слово — «площадь».

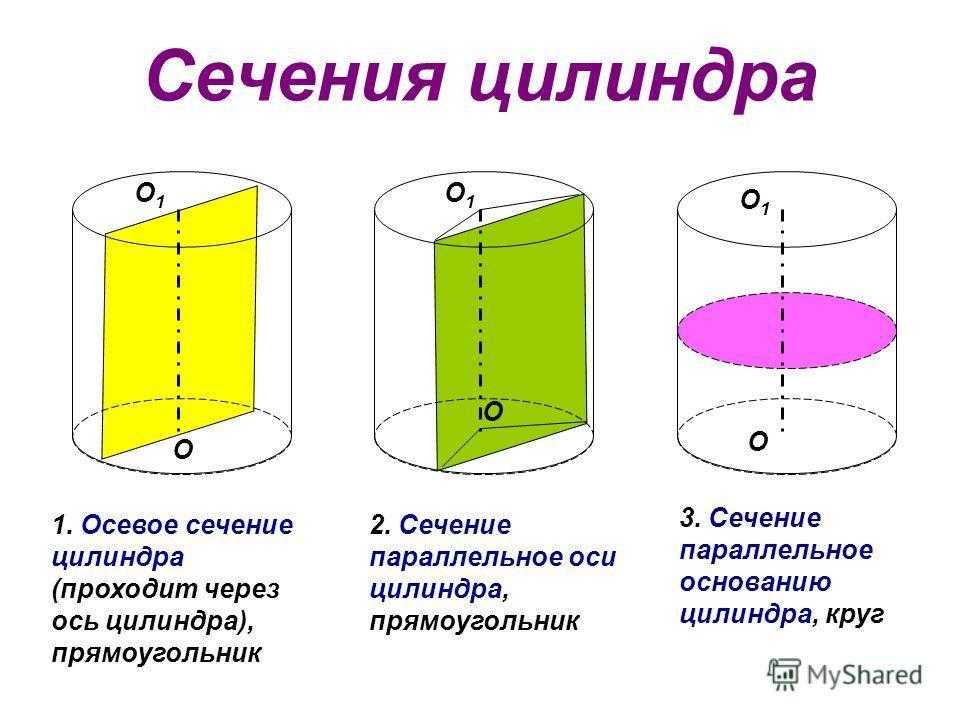

Сечение цилиндра плоскостью

Построение сечения прямого кругового цилиндра аналогично построению сечения призмы, так как прямой круговой цилиндр можно рассматривать как прямую призму с бесчисленным количеством ребер — образующих цилиндра.

Выполнение чертежа начинают с построения трех проекций прямого кругового цилиндра. На поверхности цилиндра проводят несколько равномерно расположенных образующих, в данном примере двенадцать. Для этого горизонтальную проекцию основания делят на 12 равных частей. С помощью линий связи проводят фронтальные проекции образующих цилиндра (рисунок 186).

Из комплексного чертежа видно, что плоскость а» пересекает не только боковую поверхность, но и верхнее основание цилиндра. Как известно, плоскость, расположенная под углом к оси цилиндра, пересекает его по эллипсу. Следовательно, фигура сечения в данном случае представляет собой часть эллипса (рисунок 186).

Фронтальная проекция фигуры сечения совпадает с фронтальным следом /» плоскости а». Горизонтальная проекция этой фигуры совпадает с горизонтальной проекцией основания цилиндра.

Профильная проекция фигуры сечения представляет собой проекцию части эллипса и может быть построена по нескольким точкам, которые строятся с помощью линий связи по горизонтальной и фронтальной проекциям фигуры сечения. Полученные таким образом профильные проекции точек фигуры сечения соединяют кривой по лекалу.

Действительный вид фигуры сечения получен на рисунке 186 способом перемены плоскостей проекций. Горизонтальная плоскость проекций заменена новой. Новая ось проекций 7г₂/тг₄ может быть проведена параллельно следу /» на произвольном расстоянии, но для упрощения построений она выполнена совпадающей с /». От оси л:₂/л:₄ откладывают отрезки 5″5 1У = 5’5_Х, 6″ 6 ,у = 6’6_Х, т. е. отрезки тип и т. д., так как расстояние от новой проекции этой точки до новой оси проекций равно расстоянию от прежней проекции этой точки до прежней оси проекций.

Развертка боковой поверхности усеченного цилиндра с основанием и фигурой сечения показана на рисунке 187.

Для построения развертки на горизонтальной прямой откладывают длину окружности основания, равную nd, и делят ее на 12 равных частей. Из точек деления восставляют перпендикуляры к отрезку nd, на них откладывают действительные длины образующих цилиндра от основания до секущей плоскости а’, которые взяты с фронтальной или профильной проекции цилиндра. Полученные точки 7. 9, соединяют по лекалу плавной кривой. Затем фигуру сечения соединяют с частью верхнего основания цилиндра, ограниченного хордой 19 (сегмент), а фигуру нижнего основания цилиндра (окружность) соединяют с нижней частью развертки.

Изометрическую проекцию усеченного цилиндра строят следующим образом (рисунок 188).

Сначала строят изометрию нижнего основания (эллипс) и части верхнего основания — сегмента (часть эллипса). На диаметре окружности нижнего основания от центра откладывают отрезки а, бит. д., взятые с горизонтальной проекции основания (рисунок 186). Затем из намеченных точек проводят прямые, параллельные оси цилиндра до пересечения с осью эллипса.

Через полученные точки проводят прямые, параллельные оси у, и на них откладывают отрезки, взятые с действительного вида сечения. Полученные точки соединяют по лекалу. Заканчивают построение проведением очерковых образующих, касательных к основаниям эллипса.
