Как выполняется замена клапанов ваз 2114

Что необходимо для притирки

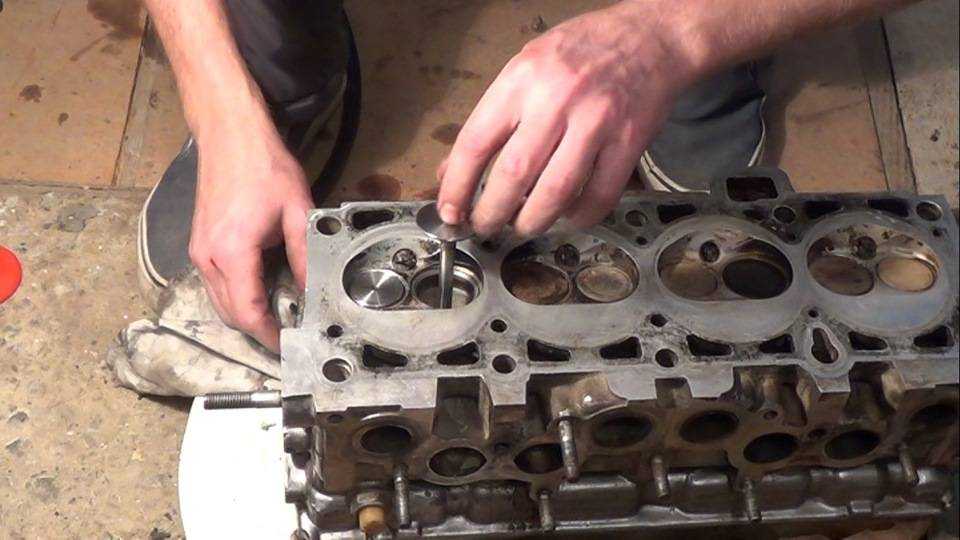

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

• Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
• Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
• Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.

• Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
• Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
• «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
• Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
• Растворитель. Нужен для очистки рабочих поверхностей.
• Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.

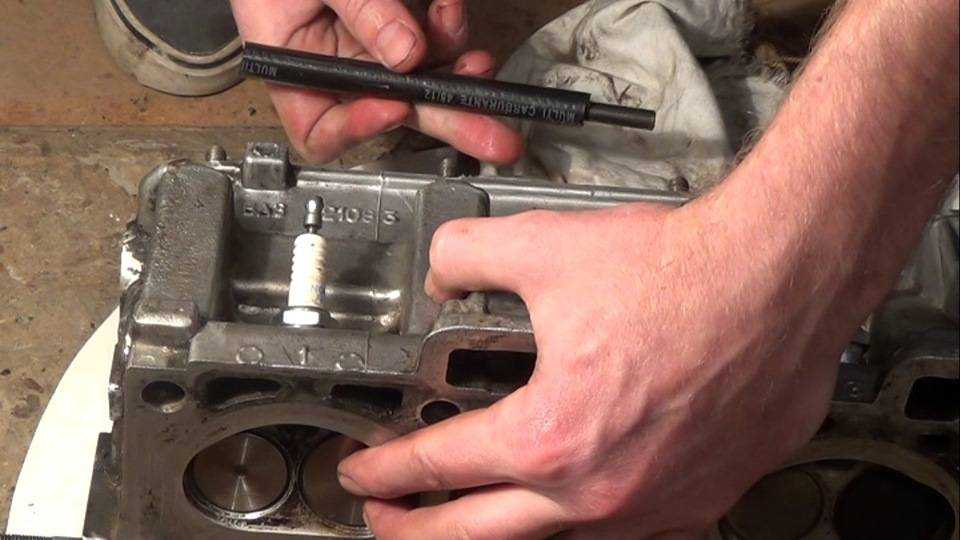

Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

• Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
• Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
• Контактная или газовая сварка.
• Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

• С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
• С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
• Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
• В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
• Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

Причины поломки деталей и их последствия

Характерная особенность направляющих элементов заключается в том, что они не выходят из строя в один момент, а изнашиваются постепенно. Срок «жизни» деталей на авто бюджетной категории составляет от 180 до 300 тыс. км, а на более дорогих иномарках может достигать 1 млн км. На процесс износа влияет несколько факторов, могущих его ускорить:

• качество применяемого моторного масла и своевременность его замены;
• температурный режим работы силового агрегата, чем чаще мотор перегревается, тем быстрее изнашиваются трущиеся поверхности;
• качество топлива и горючей смеси, чьи пары проникают в любые неплотности и вносят свою лепту в процесс медленного разрушения деталей.

Нагар на штоке разрушает втулку довольно быстро

Изношенная деталь характеризуется «разбитым» внутренним отверстием, в результате чего шток клапана начинает в нём слишком свободно ходить, а потом появляется люфт. Стержень перекашивается в процессе работы, а тарелка плохо совмещается с седлом, герметичность сопряжения постепенно теряется. Из камеры сгорания в механизм прорываются газы, а сверху попадает масло, в результате чего образуется нагар. Он тоже способствует ускорению износа, быстро приводя деталь в полную негодность.

Шарошки для ремонта седел клапанов – инструкция для работы + видео » АвтоНоватор

Замена радиатора печки ваз 2114: как снять и поменять своими руками пошагово с фото и видео

Шарошки для ремонта седел клапанов являются необходимостью при работе с этим механизмом, потому что более удобного и точного инструмента не найти. Единственной альтернативой могут служить зенковки. Обо всем этом и о самом процессе ремонта мы поговорим в статье.

Устройство клапанного механизма – принцип работы и возможные неисправности

Клапаны используются для герметизации цилиндров двигателя в процессе газообмена. Принцип их работы заключается в обеспечении впуска смеси топлива и воздуха для дальнейшего её сжатия. После воспламенения и отработки газы попадают в систему выпуска, за это также отвечают клапаны. Этот механизм функционирует в агрессивных условиях двигателя внутреннего сгорания, постоянно подвергается большим динамическим нагрузкам, высоким скоростям движения и нагреву. Чтобы снизить быстрый износ ходовых частей данной детали, материалы изготовления чаще всего имеют высокую степень легирования никелем и хромом.

Устройство клапанного механизма имеет два главных составных элемента: это головка и стержень. Данные узлы авто бывают с тюльпанообразной, плоской и выпуклой головкой. На конце стержня есть конусные, фасонные или цилиндрические проточки для фиксации на них пружин. Основным проявлением неисправности клапанного механизма является потеря мощности двигателя, а также нестабильная работа мотора в целом. Неисправности такого типа происходят из-за залипания и появления зазора. Нагар также может стать причиной этой проблемы, он накапливается у самого клапана и препятствует его закрытию.

Ещё один признак неисправности – это повышенное выделение дыма во время выхлопа. А изношенный стержень и направляющая данного механизма станет причиной неестественной шумности двигателя.

Зенковки и шарошки для ремонта седел клапанов – что выбрать?

Замена седел клапанов своими руками предусматривает наличие не только грубого инструмента, но и почти ювелирного – шарошки или зенкера. Эти узкоспециализированные инструменты используются только для ремонта двигателя внутреннего сгорания. Набор шарошек для седел клапанов применяется для вытачивания нужной формы их внутреннего диаметра. Эта операция позволяет добиться от тарелки плотного закрытия. Чтобы безошибочно обработать седло клапана, чертеж механизма желательно иметь под рукой.

Шарошка выполнена в виде металлического цилиндра, в котором есть отверстие и две или одна коническая поверхность, её угол может варьироваться от 15 до 60 градусов. На поверхности конуса есть резцы. Набор зенковок для ремонта седел клапанов применяется точно так же, как и шарошки, но имеется одно отличие. Зенкер можно использовать на механических и электрических инструментах.

Замена седел клапанов своими руками – разбираем специфику работы

Такая операция выполняется двумя способами. Первый – грубый, но самый простой и быстрый. Осуществляется довольно примитивно: на изношенное кольцо седла приваривается старый клапан, а затем кольцо просто выбивается молотком из своего штатного места в головке блока цилиндров, она, кстати, может быть повреждена, что очень нежелательно. Дальше происходит процесс запрессовки нового. Мягкий способ гораздо сложнее, тем не менее, он выполним в вашем гараже без вмешательства дорогого оборудования. Седло в этом методе аккуратно вытачивается на станке. После этого посадочное место вычищается и также обтачивается.

Надёжная запрессовка происходит при охлаждении нового седла и нагреве головки блока цилиндров, только после такой работы можно будет гарантированно надёжно использовать механизм. Вся трудность метода заключается в нагреве и охлаждении, предварительно нужно будет продумать, как вы это будете делать. Если седло не изношено донельзя, его можно подкорректировать. При использовании шарошки для ремонта применяются, в основном, несколько фрез с разными углами. На оправку надевается первая грубая насадка, после чего круговыми движениями делается подготовка седла или прирезка, таким же образом могут использоваться и зенковки для прирезки седел клапанов.

Дальше приступаем к притирке, она осуществляется с помощью специального приспособления, предназначенного для этого, на конце которого есть конус. На фаску седла наносится абразивный порошок или паста. Притирка проводится до тех пор, пока трение не будет издавать минимальный звук и скрежет. Остатки пасты или порошка тщательно убираются. Качество работы можно оценить, перевернув головку и залив в неё керосин, если он не просачивается, значит, мы потрудились на славу.

https://youtube.com/watch?v=isXBYTXK6eY

Демонтаж ГБЦ

Для этого потребуется:

• произвести подготовительные работы: разомкнуть провод и «минусовую» клему аккумулятора, отсоединить трубки и шланги подачи технических жидкостей, топливные магистрали, снять навесное оборудование;
• затем снять крышку ГБЦ;
• открутить болты крепления ГБЦ;
• снять ГБЦ.

Последовательность действий:

• снять приводной ремень;
• снять зубчатый шкив;

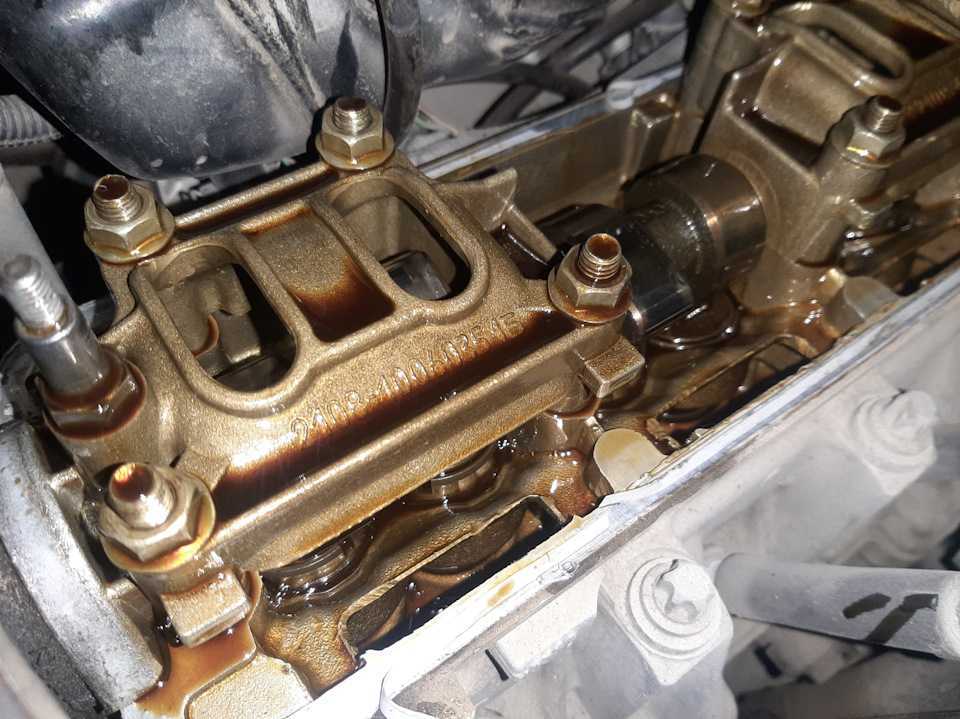

• открутить болты, которыми удерживается крышка распредвала;
• снять саму крышку и сальники;
• снять распредвал.

Прежде чем приступать к процедуре, следует вывернуть свечи зажигания. Это позволит избежать их повреждения.

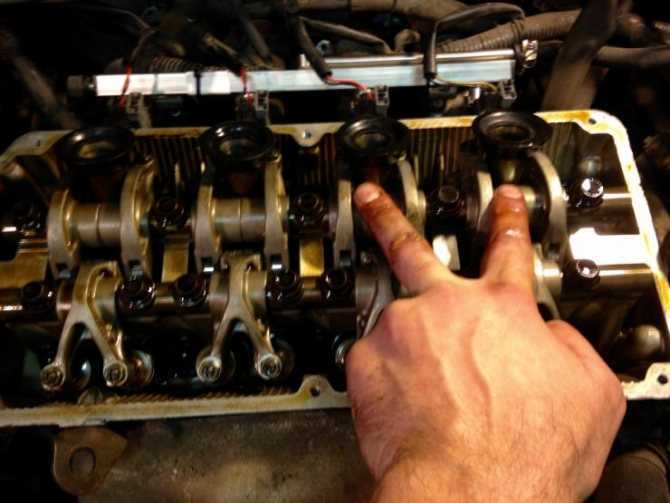

Замена клапанов

Также, перед началом ремонта нужно дождаться, пока двигатель автомобиля остынет (в том случае, если он недавно работал).

После этого следует:

1. Открутить крепеж и демонтировать кожух газораспределительного механизма.Демонтаж кожуха ГРМ
2. Снять ремень ГРМ.
3. Аккуратно снять со шкива шестерню распределительного вала (если она тяжело снимается, ее можно слегка подтолкнуть, поджав монтажкой или большой отверткой).Демонтаж шестерни распредвала
4. Выкрутить крепеж крышки клапанного отсека газораспределительного механизма.Снимаем крышку
5. Выкрутить крепежные болты (всего их 10 штук), фиксирующие головку блока. В зависимости от того, когда была выпущена машина, они могут быть либо под шестигранник либо под ТОРКС.
6. Демонтировать головку блока цилиндров.
7. Демонтировать распределительный вал.Демонтаж распредвала ваз 2114
8. Снять при помощи соответствующего съемника сальники клапанов.Снимаем сальники ваз 2114

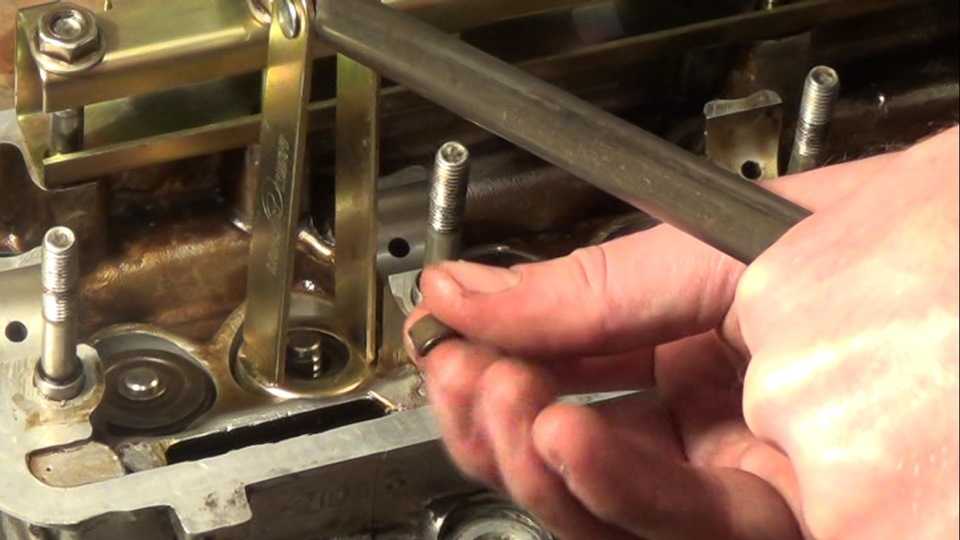

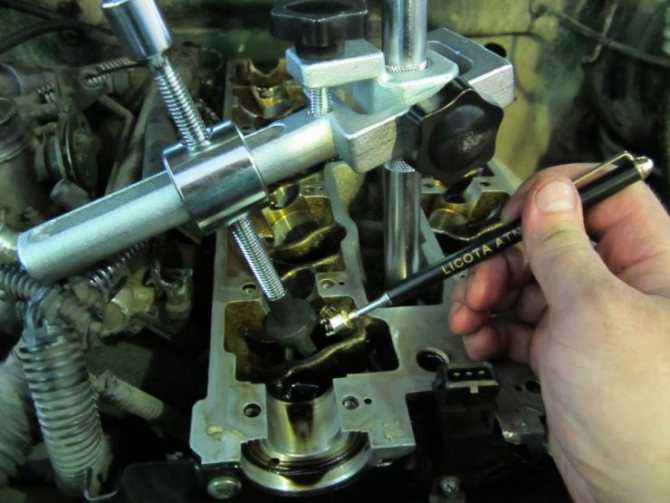

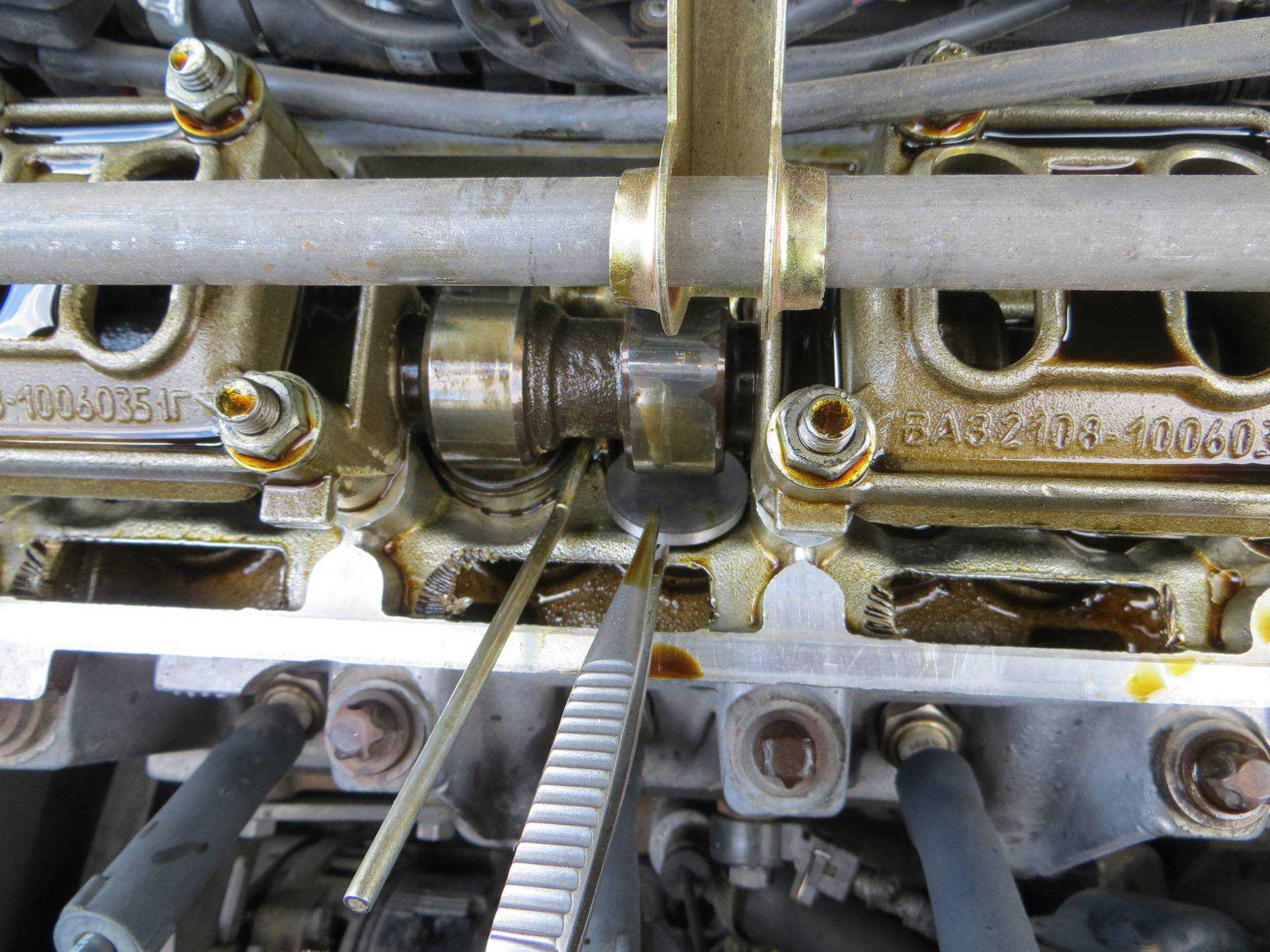

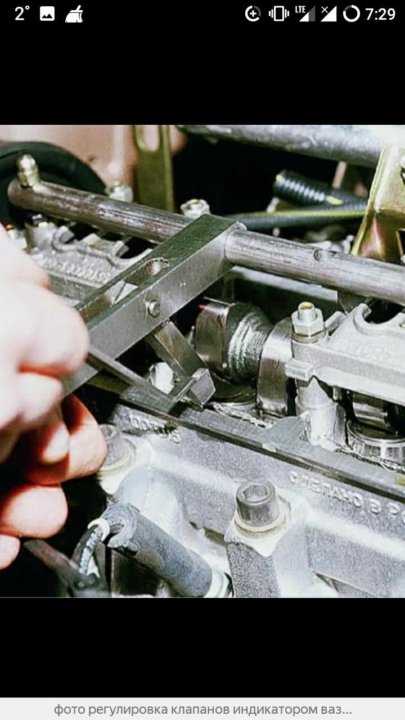

9. Выполнить процедуру рассухаривания клапанов.Рассухаривание клапанов ваз 2114

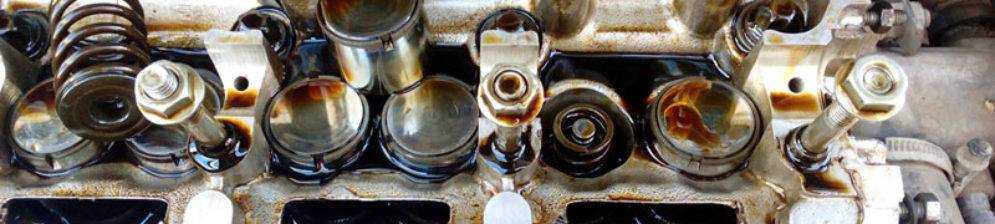

10. Снять тарелки клапанов и их пружины.Снятие пружин и тарелок клапанов
11. Извлечь клапана из их посадочных мест.

На этом процедуру по демонтажу старых клапанов можно считать завершенной, после чего следует приступить к установке новых.

Установка новых клапанов ваз 2114

Делается это следующим образом:

1. Установить новые направляющие втулки (рекомендуется использовать бронзовые).
2. Заменить седла клапанов на новые.
3. Выполнить притирку новых клапанов к седлу.
4. Установить новые клапана на их посадочное место.
5. Установить на место головку блока цилиндров.
6. Выполнить окончательную сборку ГБЦ и газораспределительного механизма в том же порядке, в каком велась разборка, но в обратной последовательности.

Устройство клапанного механизма – принцип работы и возможные неисправности

Клапаны используются для герметизации цилиндров двигателя в процессе газообмена. Принцип их работы заключается в обеспечении впуска смеси топлива и воздуха для дальнейшего её сжатия. После воспламенения и отработки газы попадают в систему выпуска, за это также отвечают клапаны. Этот механизм функционирует в агрессивных условиях двигателя внутреннего сгорания, постоянно подвергается большим динамическим нагрузкам, высоким скоростям движения и нагреву. Чтобы снизить быстрый износ ходовых частей данной детали, материалы изготовления чаще всего имеют высокую степень легирования никелем и хромом. Устройство клапанного механизма имеет два главных составных элемента: это головка и стержень. Данные узлы авто бывают с тюльпанообразной, плоской и выпуклой головкой. На конце стержня есть конусные, фасонные или цилиндрические проточки для фиксации на них пружин. Основным проявлением неисправности клапанного механизма является потеря мощности двигателя, а также нестабильная работа мотора в целом. Неисправности такого типа происходят из-за залипания и появления зазора. Нагар также может стать причиной этой проблемы, он накапливается у самого клапана и препятствует его закрытию.

Необходимость в замене

На всех автомобилях принцип ремонта одинаковый, так же как и замена клапанов на ВАЗ Приора можно производить своими руками.

Основным признаком неисправной работы клапанов является понижение компрессии. Это в основном происходит по трем причинам.

Первая —прогар. Это происходит так: тарелки клапанов разрушаются или в них возникают трещины, впоследствии при любом положении распределительного вала камера сгорания разгерметизируется.

Этим подвержены, в основном, выпускные клапана, потому как на них идет большая термическая нагрузка.

Такая проблема может возникнуть из-за:

• неправильно отрегулированный тепловой зазор, это касается двигателей не имеющих гидравлического компенсатора;
• очень бедная смесь, это повышает температуру в камере сгорания;
• не должным образом отрегулированы фазы ГРМ, из-за чего возгорание создается в период, когда клапан не плотно прилегает к седлу. Также это может способствовать возникновению нагара в местах контактирования деталей;
• допущенный на производстве брак;
• детонация мотора по каким-либо причинам.

Вторая —загиб клапанов в результате столкновения с поршнями. Такое возможно только при обрыве либо перескока ремня газораспределительного механизма, перескакивание происходит из-за растянувшегося ремня или цепи.

Третья —износ стержня. В рабочем режиме двигателя клапана совершают движения по направляющим втулкам, при длительной эксплуатации происходит истирание штока.

При этом возникает превышенный зазор между внутренних стенок втулок и стержнями клапанов, что негативно влияет на работу клапанного механизма.

В этом случае придется произвести замену не только клапанов, но и направляющих втулок, что можно также сделать своими руками.

Признаки неисправности

Причиной нестабильной работы двигателя, вызванной потерей мощности, компрессии в каком-либо цилиндре и вибрацией могут стать не только клапана.

Если рвется ремень ГРМ, то не факт, что загнет клапана, чаще обламываются толкатели. Даже при помощи компрессометра можно только убедиться в отсутствии компрессии в цилиндрах, но причину выяснить не удастся.

Чтобы точнее определить диагноз двигателя лучше провести тест пневмотестером.

Очень важно правильно определить притерся клапан или нет!!!

Поработала за вас дрель при притирке клапана, теперь надо точно узнать притерся клапан или нет. Вытаскивайте клапан и протирайте тряпкой начисто, притертое место будет иметь серый матовый цвет а не притертое будет либо блестеть если клапан новый или отличаться от серого, а проще смотрите чтобы цвет клапана по кругу был одинаков и если есть оттенки цвета лучше пусть еще дрель поработает. Обычно клапан притирается сразу если он не кривой.

Фото. Плохо притертое седло клапана.

А вот седло клапана не всегда быстро притирается это зависит от того как глубоко оно прогорело, также протирайте начисто седло клапана и внимательно просмотрите цвет притираемой области если есть разные оттенки цвета, опять начинайте притирать, дрель железная пусть работает. Запомните, если плохо притрете клапан, то через некоторое время он опять прогорит, поэтому лучше лишний раз потереть клапан, чем через какое-то время он прогорит.

Еще совет, пусть у вас прогорел только один клапан, не поленитесь, притрите все клапана!!!

Фото. Переходник для притирки клапанов ВАЗ 08-09

Неисправности после ремонта гбц или замены прокладки

Машина не заводится

В случае отсутствия запуска машины после замены прокладки необходимо проверить наличие искры на свечах зажигания, давление топлива в рампе. Убедиться в отсутствии подсоса воздуха через штуцер на ресивере, предназначенный для трубки вакуумного усилителя тормозов.

Двигатель троит

Также, как и при капитальном ремонте головки, замена прокладки ГБЦ сопряжена с снятием головки и, соответственно, разъединением с датчиков разъемов, снятием высоковольтных проводов, трубок, подключаемых к впускному коллектору (ресиверу) от вакуумного усилителя тормозов, адсорбера, регулятора давления топлива.

Если двигатель троит после монтажа ГБЦ необходимо проверить все электрические соединения и наличие подсоса воздуха, а также тепловые зазоры клапанов ГРМ. Реабилитация после замены клапанов обычно длится на протяжении 500 км пробега, но возможны случаи, когда после первого запуска необходимо корректировать тепловые зазоры.

Неисправность, связанная с троением двигателя после ремонта может носить и временный характер, так как свечи зажигания могут быть мокрыми и после нескольких запусков, благодаря продувке и прокалке двигатель начинает работать ровно.

Двигатель дымит

После замены прокладки двигатель с увеличением температуры дымит. Такая ситуация является вполне нормальной. Сливается тосол, при разборке на поверхность двигателя попадает моторное масло и в процессе нагрева двигателя все эти жидкости испаряются, вызывая задымление.

После замены клапанов жрет масло

Заменили маслосъемные колпачки без снятия ГБЦ. Возможно установлены дефектные маслосъемные колпачки или произошло их повреждение во время запрессовки неисправной оправкой.

После замены клапанов нет компрессии

После замены клапанов рекомендуется прогреть ДВС и произвести измерение компрессии. В случае выявления низкой компрессии в одном или нескольких цилиндрах проверить и отрегулировать тепловые зазоры клапанов. Если нет компрессии во всех цилиндрах, и она равна нулю, то необходимо снять ГБЦ с целью ревизии целостности деталей газораспределительного механизма и при необходимости произвести комплексный ремонт двигателя.

Снятие и установка клапанов

Стеллаж для деталей привода клапанов



Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять головку блока цилиндров.



Предупреждение

 Если детали привода клапанов будут устанавливаться снова, то они должны

устанавливаться на старые места. Для того чтобы не перепутать детали

рекомендуется изготовить специальный стеллаж из пенопласта (см. рис. Стеллаж для

деталей привода клапанов).



2. Снять распредвал.

3. Пометить тарельчатые толкатели и снять.



Предупреждение

 Тарельчатые толкатели складировать рабочей поверхностью вниз (сторона

обращенная к распредвалу).



4. Снять пружины клапанов. Для этого на

заводах пользуются специальным

инструментом VW-2037. Можно также снять

конические сухари, клапаны и пружины с

помощью обычных, имеющихся в продаже

клещей для снятия пружин клапанов. Но тогда

требуется дополнительное снятие впускного и

выхлопного коллекторов.

5. Сжать пружины клапана и вынуть конусные сухари. Снять верхнюю тарелку пружин

клапана и пружины. Вынуть клапан.

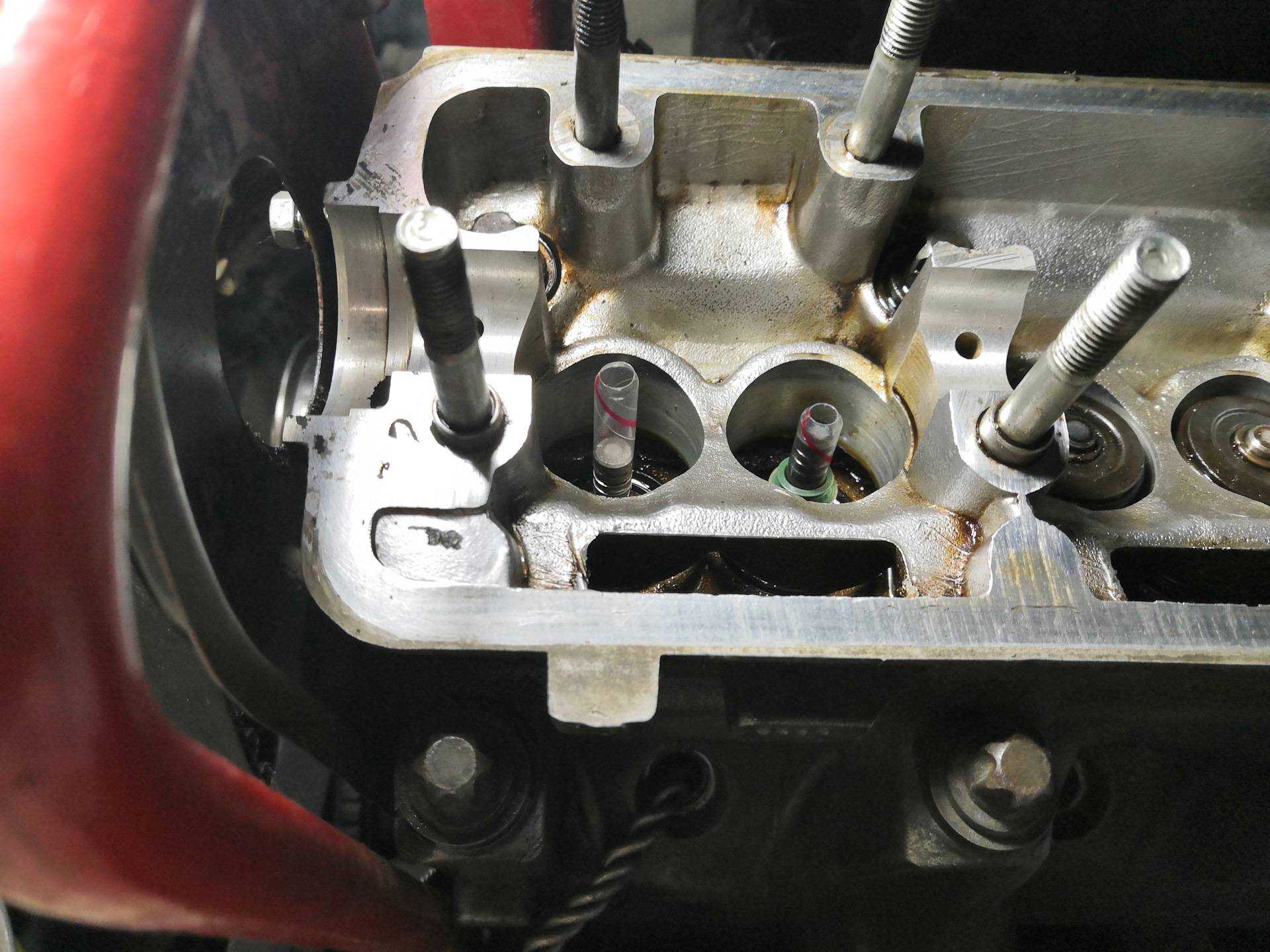

6. Вынуть маслоотражательный колпачок.

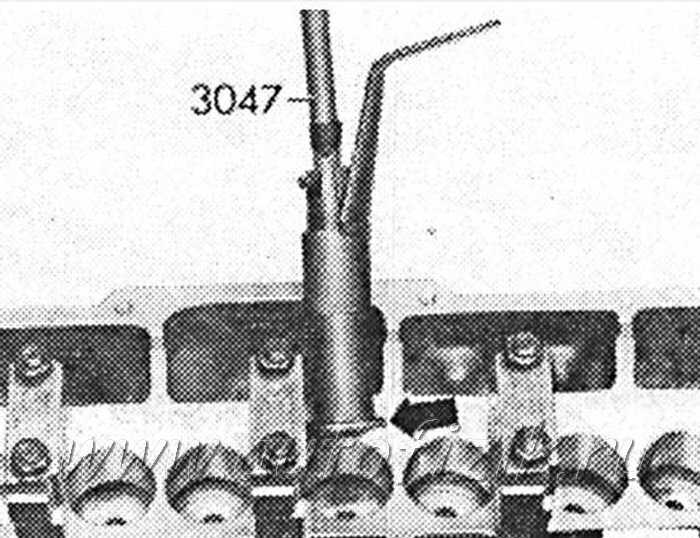

7. Нижнюю тарелку пружины клапана (стрелка)

снимать с помощью приспособления VW-3047

или HAZET 791-5/791-2.





Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой клапанов проверить направляющие клапанов и, при

необходимости, довести или отшлифовать седла клапанов.



Предупреждение

 Новые тарелки пружин клапанов на нижнем канте отверстия под конусные сухари

местами имеют очень острые края, которые могут повредить стержни клапанов (риски

и т.п.). Поврежденные клапаны заменить. При необходимости, перед установкой, снять

заусенцы с тарелок пружин клапанов.



2. Установить нижнюю тарелку пружин клапана.

3. Зачистить заусенцы на стержне клапана в местах прилегания конусных сухарей.

4. Из условий безопасности после демонтажа маслоотражательные колпачки

заменять всегда.

5. Смазать стержень клапана тонким слоем масла и установить клапан.

6. Насадить новый маслоотражательный колпачок.



Предупреждение

 Если установка будет производиться без применения пластмассовой гильзы,

маслоотражательные колпачки будут повреждены! В этом случае будет наблюдаться

перерасход масла!



7. Установить пружины. Если пружины клапана будут заменяться, то заменять

пружины парами (сразу обе).



8. Установить верхнюю тарелку пружин

клапана. Тарелки пружин клапанов имеют

снаружи широкую фаску (А) и фаску внутри

(стрелка В).

9. Сжать пружины клещами для сжатия пружин и установить конические сухари так,

чтобы они зашли в канавки клапана. Ослабить клещи и установить следующий клапан.

10. Проверить осевой зазор распредвала.

11. Смазать все тарельчатые толкатели моторным маслом и установить в отверстия

согласно меткам.

12. Установить распредвал (см. подраздел 2.7).

13. Заменить прокладку головки блока цилиндров. Установить головку блока

цилиндров

2011 — 2017 Autofizik.ru

 Для рекламодателей:[email protected]

Фотоотчет Седла клапанов, шаберить или не шаберить (вот в чем вопрос)

Участник

Решил выложить тут свой опыт в этом вопросе, потому как сам внятного ответа не нашел, мнения разделялись. Итак предистория. Решил заменить гидрики, потом колпачки, потом прокладку ГБЦ. ну понятно, одно за другое, вылилось в капремонт ГБЦ своими силами. Дошло дело до замены направляющих втулок клапанов, и тут встал вопрос, разворачивать ли седла клапанов после замены направляющих без замены клапанов? Не найдя ответа решил повременить. Голову отдал на шлифовку и замену втулок в «Механику», и хотя они настаивали на развертке седел — от этой операции отказался. Вывод: шаберить ГАРАНТИРОВАННО ПРИДЕТСЯ. Другое дело что это легко сделать своими силами, да и дешевле (развертка в «Механике» стоит 1к+ руб. а набор шаберов куплен в автокемпе за 900 руб)

Итак, притащив голову из Механики, попытался притереть клапана. На фотке не очень видно, но если приглядется, то понятно что происходит. Клапан выглядит притертым полностью, а вот седло — только треть притерта. Т.е. когда кто то говорит что притер клапана и так, без развертки — скорее всего он просто не посмотрел на седла. И в итоге оставил приличную щель.

Тут — фото того же седла, только начал разворачивать. отчетливо видно насколько центры старой и новой привалочной поверхности не совпадают.

Развернутое и подправленное сверху и снизу седло.

Процесс: естественно никаких дрелей, вручную с минимальным усилием в начале, и с ПОЛНЫМ отсутствием усилия в конце.

Сам инструмент — набор шаберов от жигулей классики — идеально подходит под фольцы 1.8, цена 900 руб. по 2 шабера каждого вида — под впускное и выпускное седла. Шабер под формирование самой привалоной поверхности, шабер для уменьшения привалоной поверхности сверху и шабер для уменьшения привалоной поверхности снизу.

Вот, примерно так =)

А, еще — некоторые говорили что после развертки седел притирать не надо, но я на всякий случай притер, клапана все же старые. Притирал до тех пор пока все клапана в собраном виде не стали держать керосин 3 минуты, как по мануалу.

Инструмент притирки присосочный (жигулевские варианты с карданчиком и пружинкой меня не устроили ужасным качеством. Не хотелось оставлять задиры на срержнях клапанов)
