Шкив коленвала ВАЗ 2110 (фото)

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

  • уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
  • снижать шум от работы двигателя;
  • вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
  • демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

  1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
  2. Из-под переднего сальника коленчатого вала «погнало» масло;
  3. Облегченный коленвал начал сильно резонировать;
  4. Шкив старого образца или демпфер болтается;
  5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
  6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

  1. Отсоединяем «массу» от АКБ;
  2. Снимаем вентилятор радиатора и гидромуфту;
  3. Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
  4. Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
  5. Снимаем шкив с вентилятора радиатора;
  6. Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
  7. Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;9. Производим снятие полуколец;10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

  • для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
  • таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
  • замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

Установка нового шкива коленвала: общие положения

Вне зависимости от конструкции применяемого шкива, процесс снятия устройства остается неизменным. Если двигатель установлен вдоль подкапотного пространства, шкив будет спереди машины внизу (сразу за основным радиатором). Если силовой агрегат стоит поперек, для получения доступа к шкиву придется демонтировать колесо спереди автомобиля.

Многие интересуются, какая резьба предусмотрена на шкиве. Вопрос возникает из-за возникающих сложностей в процессе скручивания шкива коленвала. Причина — сильная протяжка фиксирующего болта или гайки. Нопроблема решается путем применения некоторых секретов (об этом ниже).

Что касается резьбы, она здесь правая (стандартная). Это значит, что выкручивание болта производится против движения стрелки часов. При этом коленчатый вал вращается в обратном направлении, что способствует усилению протяжки. Если прибавить сюда опасность коррозии и окислительных процессов, выкручивание болта (гайки) коленвала и вовсе может стать серьезным испытанием для автовладельца.

Общий алгоритм снятия шкива выглядит так:

В теории все выглядит просто. На практике же открутить шкив с первого раза удается не всегда. Часто приходится применять вспомогательные изделия и специальные секреты, о которых пойдет речь ниже. Так, большую пользу приносит WD-40 или тормозная жидкость. Также может потребоваться съемник винтового типа. Но обо всем подробнее.

Как заменить ремень ГРМ на Приора (ВАЗ 217030)

  1. Снимаем верхнюю декоративную крышку двигателя;
  2. Снимаем верхний защитный кожух ремня ГРМ;
  3. Снимаем переднее правое колесо;
  4. Выставляем двигатель по меткам;
  5. Снимаем шкив коленвала;
  6. Снимаем нижний защитный кожух механизма ГРМ;
  7. Делаем свои метки на ремне и звёздах;
  8. Снимаем ремень и ролики;
  9. Переносим метки со старого ремня на новый;
  10. Устанавливаем новый комплект ГРМ;
  11. Устанавливаем на место всё разобранное ранее.

Далее в фотоотчете показана более детальная инструкция о замене ремня и роликов механизма газораспределения автомобиля Лада Приора (ВАЗ 217030) 1.6 16 клапанов своими руками.

Приступаем к замене ремня ГРМ на автомобиле ВАЗ «Приора». Первым делом будем снимать декоративную крышку двигателя.

Но для для начала отсоединяем вакуумный датчик от крышки. Поднимаем датчик вверх и выводим его из пазов на крышке двигателя.

И снимаем декоративную крышку двигателя, потянув её вверх, вытаскивая резиновые уплотнители с направляющих на двигателе.

Теперь приступим к разбору механизма ГРМ. Снимаем верхний защитный кожух ремня ГРМ, откручивая пять крепежных болтов шестигранником на 5 мм.

Снимаем верхний кожух и спускаемся вниз, к колесу, разбирать доступ к ГРМ снизу двигателя.

Поддомкрачиваем автомобиль или приподнимаем его на подъемнике. Откручиваем и снимаем переднее правое колесо.

Так как за колесом нет никакой защитки, мы можем сразу приступить к установке меток ГРМ на двигателе. Для этого проворачиваем двигатель за центральный болт коленвала. Удобно использовать трещотку с несколькими удлинителями и головку на 17 мм.

Метка ВМТ на защитном кожухе ГРМ, должна смотреть на промежуток, между первым и вторым зубом, после промежутка без зубьев, на шкиву коленвала.

А метки на звездах распредвалов должны быть напротив меток на заднем защитном кожухе ремня ГРМ.

Когда двигатель выставлен по меткам, можем смело откручивать шкив коленвала. Самый простой способ открутить шкив, это использовать пневмогайковерт. Если гайковерта нет, то необходимо просить о помощи напарника. Напарник должен сесть в авто, нажать на педаль тормоза, включив пятую передачу. Таким образом двигатель застопориться и можно откручивать шкив.

Сняли шкив и снимаем установленную за ним дистанционную шайбу.

Теперь можно еще раз проверить метки ГРМ. Метка на коленвале — это соответствие шпонки шкива коленвала напротив отливки на двигателе.

Для более удобной установки нового ремня ГРМ, рекомендуем, корректором установить свои метки на звездах и ремне.

Нарисовав метки, откручиваем два болта крепления нижнего кожуха механизма ГРМ, используя шестигранник на 5 мм. И снимаем защитный кожух.

После снятия нижнего кожуха приступаем к разбору газораспределительного механизма. Ключом на 15 мм откручиваем болты крепления роликов ГРМ. Снимаем ролики и ремень. Осматриваем состояние водяного насоса.

Сравниваем новый комплект ГРМ со снятыми роликами и ремнем.

Слаживаем ремни один к одному и переносим свои метки со старого ремня на новый. Зубцы ремня желательно пересчитывать и пройтись по кругу, чтобы быть уверенным что ремень правильный.

Устанавливаем на двигатель новые ролики и устанавливаем ремень по своим меткам.

Натягивать ремень необходимо натяжным роликом. На нём указана стрелка, в какую сторону поворачивать ролик. Правильная натяжка ремня будет в момент, когда прорезь на ролике и натяжной планке ролика встанут напротив друг друга.

После правильной натяжки ремня, необходимо несколько раз провернуть двигатель, и снова проверить правильность меток ГРМ и натяжки ремня. Если всё в порядке, то можно приступать к обратной сборке двигателя.

Так как мы шкив коленвала снимали вместе с ремнем генератора, не ослабляя натяжку ремня, нам необходимо сместить генератор к двигателю. Это необходимо, чтобы была возможность легко надеть ремень генератора. Ключом на 13 мм ослабляем затяжку верхнего болта генератора, а ключом на 10 мм выкручиваем натяжной болт генератора.

Прикручиваем на место шкив коленвала и надеваем ремень генератора. Прикручиваем на место колесо.

Устанавливаем на место защитные кожухи ремня ГРМ.

Устанавливаем на своё место верхнюю декоративную крышку двигателя и заканчиваем работу.

Передающим узлом газораспределительного механизма (ГРМ) в двигателе ВАЗ-2170 «Приора» является специальный ремень. И конечно, качество работы мотора зависит от правильного совмещения циклов коленчатого и распределительного валов. Достигается это правильной установкой приводного ремня. При помощи специальных меток, поставленных заводом в определённых местах. В этой статье описаны эти метки, где они находятся, и как их сопрягать.

Снятие распределительных валов и замена гидротолкателей клапанов двигателя Лада Приора

Работу проводим для замены распределительных валов и гидротолкателей клапанов.

Снимаем пластмассовую крышку двигателя.

Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.
Снимаем впускной трубопровод (см.

Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем…
…и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров.
Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров
Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее.
Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель).
В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить.

Аналогично проверяем другие гидротолкатели.

Снимаем зубчатые шкивы распределительных валов (см.

Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»).

Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

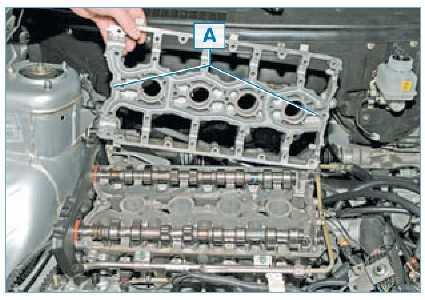

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса).
Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см.

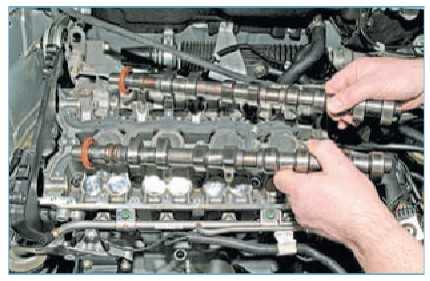

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов.
Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель.
При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа.

Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров.

На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников
Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см.

С другой стороны головки блока цилиндров оправкой запрессовываем заглушки.

Дальнейшую сборку проводим в обратной последовательности.

Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Видео по теме «Lada Priora. Снятие распределительных валов»

https://youtube.com/watch?v=VHHDm8YT1VE

Как раскрутить шкивы распредвала на Приоре. Lada. How to remove the pulleys from the camshafts.

https://youtube.com/watch?v=6HpugCoEckA

Замена датчика распредвала ВАЗ-2112 ПРИОРА 16 клапанов .

как поставить распредвалы и закручиваем постель№8

Как снять и открутить шкив коленвала на ВАЗ-2114

Часто при ремонте автомобиля необходимо снять шкив коленвала ВАЗ 2114. Опытный автомобилист выполняет эту операцию за четверть часа, а вот начинающий сталкивается порой со множеством проблем при снятии. В статье дана подробная инструкция, как снять шкив коленчатого вала ВАЗ 2114, а также видео, в котором можно увидеть процесс снятия.

Демонтаж шкива коленвала выполняется по разным причинам.

Чаще всего его приходится снимать при замене ремня ГРМ или замене уплотнительных сальников коленвала. Обычно ремень меняется либо согласно регламенту, либо с выявлением дефектов, требующих его замены. Сальники меняются при возникновении масляных подтеков из-за износа изделий.

На ВАЗ 2114 шкив коленвала крепится с помощью болта. Во время снятия возникает проблема при откручивании крепежного болта. Во-первых, к нему неудобно добираться.

Во-вторых, на заводе его всегда очень сильно закручивают, чтобы он не открутился в дороге. Если крепежный элемент открутится во время движения, это может привести к дорогостоящему ремонту. Во время эксплуатации благодаря правой резьбе затяжка усиливается.

Кроме того, имеет место коксование и прикипание детали. Таким образом, иногда болт очень тяжело сорвать.

Инструменты

Для успешного выполнения демонтажа шкива коленвала ВАЗ 2114 и замены расходников следует приготовить следующие инструменты:

  • стандартный набор ключей;
  • домкрат;
  • опору или пенек;
  • торцевую головку;
  • удлинитель;
  • съемник для шкива;
  • монтировку, отвертки.

Этапы работы

Для того чтобы снять шкив коленвала на ВАЗ 2114, нужно демонтировать некоторые детали и узлы. Весь процесс снятия диска коленчатого вала состоит из следующих шагов:

  1. Сначала для демонтажа ремня генератора нужно выкрутить стопорный болт и ослабить болт натяжения.
  2. Далее необходимо поднять перед машины и демонтировать правое переднее колесо.
  3. В верхней части моторного отсека ВАЗ 2114 следует снять воздушный фильтр, грязевой щиток мотора.
  4. Далее снимаем ремень генератора.
  5. Чтобы зафиксировать маховик от проворачивания, нужно открыть заглушку с боковой стороны сцепления ВАЗ 2114. Затем вставить отвертку или монтировку в открывшийся проем между зубьями маховика.
  6. Далее переходим к откручиванию крепления. Чтобы легче было открутить, нужно на резьбовое соединение нанести специальные жидкости, которые разъедают коррозию. Для этого подойдет специальная смазка WD, тормозная жидкость, уксусная эссенция.
  7. Затем накидывается головка ключа и с помощью рычага проворачивается против  хода часовой стрелки так, чтобы сорвать болт со своего первоначального положения.Надеваем головку на болт
  8. Если открутить крепежный элемент руками не удалось, можно воспользоваться стартером.Откручиваем болт крепления
  9. Упереть рычаг, идущий от головки, в лонжерон или в пол по ходу движения вала, а затем провернуть стартер несколько раз, придав коленчатому валу импульс вращения.
  10. Открутив крепежный элемент, нужно снять шкив коленвала. Он удерживается шпонкой и так просто его трудно снять. Можно воспользоваться специальным приспособлением с лапками, которые охватывают края диска.
  11. При отсутствии съемника можно воспользоваться монтировками или отвертками, вставив их между коленвалом и шкивом с каждой стороны, постепенно сдвигая снимаемую деталь от вала. Точку прикосновения следует выбирать ближе к коленчатому валу.
  12. Перед снятием диска желательно обстучать деревянным молотком, чтобы избежать возможного перекоса. Демонтировать деталь следует аккуратно, чтобы не повредить шпонку и паз.

После выполнения необходимой замены при обратной установке шкива коленвала посадочные места следует обработать солидолом, чтобы детали надевались без усилий. Таким образом, можно избежать перекосов.

Подготовка автомобиля и рабочей площадки к замене

Перед тем, как приступить к замене шестерни коленвала на автомобиле Приора, необходимо произвести подготовительные работы и обеспечить безопасную рабочую площадку. В этом разделе представлены основные шаги, которые нужно выполнить перед началом замены.

Шаг 1: Подготовка инструментов и материалов

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся:

Гаечный ключ Рожковый ключ Отвертка Набор торцевых ключей
Торцевые головки Молоток Пресс Зажим для прокладок
Специальный ключ для фиксации коленчатого вала Новая шестерня коленвала Новые прокладки и уплотнители Масло для смазки

Шаг 2: Подготовка автомобиля

Перед началом работы необходимо подготовить автомобиль, чтобы обеспечить удобный доступ к коленчатому валу. Следуйте следующим рекомендациям:

  • Приподнимите переднюю часть автомобиля и установите его на подставки для обеспечения безопасности.
  • Отсоедините аккумулятор и снимите наддувной коллектор.
  • Снимите приводы передних колес и демонтируйте подкрылки для лучшего доступа.
  • Удалите ремень привода генератора и вспомогательных устройств.
  • Снимите привод коленчатого вала.

Шаг 3: Подготовка рабочей площадки

Для обеспечения удобства и безопасности работы, необходимо правильно организовать рабочую площадку. Выполните следующие действия:

  • Разложите все инструменты и материалы на столе или рабочем столе.
  • Убедитесь в наличии освещения и хорошей вентиляции.
  • Обеспечьте чистоту и порядок на рабочей поверхности.
  • Установите пресс и другие большие инструменты на устойчивую и крепкую основу.

Следуя этим рекомендациям, вы сможете правильно подготовить автомобиль и рабочую площадку к замене шестерни коленвала на автомобиле Приора. Это позволит вам безопасно и эффективно выполнять необходимые работы.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

источник

Причины демонтажа коленвала

Демонтаж коленчатого вала на ВАЗ-2114 может потребоваться в следующих случаях:

  • Причиной находящейся на первом месте чаще всего является замена ремня ГРМ и иных работ, которые так или иначе связаны с газораспределительным механизмом. Работы следует выполнять согласно регламенту, либо при выходе из строя механизма.
  • Ещё одной причиной демонтажа являются выход из строя сальников коленвала. Меняются они тогда, когда возникают подтёки масла в местах их установки.

Крепление шкива

На всех без исключения автомобилях ВАЗ-2114 шкив коленчатого вала фиксируется при помощи массивного болта, при снятии которого могут возникнуть проблемы.

Хорошо для фиксации подходит накидной изогнутый ключ.

  • В первую очередь это связано с его расположением, так как правильно и надёжно закрепить ключ, либо торцевую головку трудно.
  • Во-вторых, даже если ключ вам удалось расположить правильно, для его демонтажа придётся приложить максимум усилий. Это связано с тем, что на заводе его закручивают максимально сильно, чтобы избежать фактов самостоятельной раскрутки. Также не с лучшей стороны для его выкручивания может стать правая резьба, которая за время эксплуатации только завинчивала шкив сильнее и прикипание детали.

При выполнении работ по его снятию, лучше всего держать под рукой WD-40.

Инструмент для выполнения работ

Для того, чтобы выполнить работы было легче, необходимо подготовить следующий инструмент:

  • Домкрат.
  • Противооткатные упоры.
  • Монтировку и отвертки с плоским жалом.
  • Набор ключей.
  • Торцевые головки и удлинитель.

Подобные работы лучше всего проводить на подъёмнике, либо смотровой яме.

Понравилась статья? Поделиться с друзьями:
Автоэксперт
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
