Как самостоятельно регулировать клапаны ямз-536

Модификаций «ЯМЗ-534»

газовом топливе

Ключевые различия между отдельными модификациями заключаются, в первую очередь, в настройках ЭБУ – электронной системы подачи топлива, оптимизированной под конкретные задачи.
Более предметно обзор конкретного применения модификаций данных моторов выглядит следующим образом:
«ЯМЗ-5340» – базовая модификация, используемая в качестве силового агрегата для грузовых машин, самосвалов, шасси, тягачей с колёсной формулой «4х2», «4х4», «6х2», «6х4», с полной массой до 12 тонн, автопоездов на их базе до 21 тонн – Минского автомобильного завода «МАЗ». Имеются также три дополнительные модификации: с подготовкой под установку компрессора кондиционера («ЯМЗ-5340/01»), с вентилятором («ЯМЗ-5340/02»), с вентилятором +подготовкой под установку компрессора кондиционера («ЯМЗ-5340/03»).
«ЯМЗ-53402» – разработан для грузовых автомобилей «Урал-432065» и прочие автомобили марки «Урал», в том числе и повышенной проходимости с колёсной формулой 4х4, с полной массой до 13-ти тонн, для автопоездов на их базе до 24-х тонн массой. Отдельная специальная модификация «ЯМЗ-53402-10» применяется в составе гусеничного снегоболотохода «ЗЗГТ».
«ЯМЗ-5341» – этот двигатель используется в качестве силового агрегата для следующей техники марки «МАЗ»: средне-тоннажных автомобилей, на шасси автомобильных с колёсной формулой «4х2» и полной массой до 6-ти тонн, для автопоездов на их базе до 10 тонн, и для автобусов.
«ЯМЗ-5341/10» – данный мотор используется в качестве силового агрегата для автобусов семейства «ПАЗ-320412», с полной массой до 11-ти тонн. Имеется также специальная модификация «ЯМЗ-5341/11», под установку компрессора кондиционера.
«ЯМЗ-5342» – применяется в качестве силового агрегата для автобусов моделей «ПАЗ-320402», «ПАЗ-4234», «ПАЗ-3237», с полной массой до 11 т.
«ЯМЗ-5344» – модификация для автобусов марки «ПАЗ-32053».
«ЯМЗ-5344-10» – вариант дизельного двигателя специально для средне-тоннажных грузовых автомобилей семейства «ГАЗ-3308» («Садко») и «ГАЗ-3309».
«ЯМЗ-53442» – специальная модификация, предназначенная для средне-тоннажных грузовых автомобилей повышенной проходимости семейства «ГАЗ-3308» и их шасси.
«ЯМЗ-534/CNG» – самая новая и «многообещающая» модификация, запущенная в производство лишь в конце 2015-го года. Работает на газе. Ей вначале будут комплектоваться новые версии ГАЗовских грузовиков, а в скорой перспективе – самый широкий спектр всевозможной техники разного назначения.
Кроме того, с мая месяца 2014 года на заводе было запущено серийное производство форсированной модификации –«ЯМЗ-53472-10», с мощностью 215 лошадиных сил при 2600 оборотах в минуту, специально предназначенной для новых армейских бронированных автомобилей«ГАЗ-233036» (он же «СМП-2 «Тигр»).

Преимущества ЯМЗ-536

Основными преимуществами двигателя ЯМЗ-536 являются высокая чистота выхлопных газов и высокая удельная мощность. Достичь класса экологичности Евро-4 удалось благодаря использованию системы рециркуляции отработанной смеси, каталитического нейтрализатора и электронного управления клапанами форсунок. Регулировка мощности мотора и частоты вращения коленвала обеспечивается системой электронного впрыска. Блок управления, в реальном времени, отслеживает показатели различных датчиков двигателя и выполняет корректировку подачи. Автоматизированная система настройки позволяет оптимизировать показатели.

Регулировка клапанов ГАЗ-3307 с легкостью может быть осуществлена любым водителем, более-менее разбирающимся в устройстве собственного автомобиля. Однако основная проблема кроется в том, чтобы осуществить регуляцию правильно, согласно техническим характеристикам конкретного автомобиля. Тогда и езда на нем будет приносить удовольствие.

Клапана автомобиля ГАЗ 3307

Преимущества в эксплуатации двигателей ЯМЗ-530

Рядные дизельные двигатели семейства ЯМЗ-530 дают существенные преимущества современным транспортным средствам в эксплуатации:

• прогрессивная конструкция обеспечивает технико-экономические характеристики по расходу топлива и масла на уровне лучших мировых аналогов;

• повышенная безотказность и ресурс до 1 млн. км;

• межсервисный интервал до 50 тыс. км при применении на автомобильной технике;

• параметры и диапазон крутящего момента 422-1550 Н.м обеспечивают улучшенные тягово-динамические характеристики ТС для работы в различных режимах, включая технику повышенной проходимости;

• низкий уровень шума (до 92 Дба) и вибрации;

• высокие экологические стандарты до уровня Euro-5 с перспективой выполнения Euro-6 при максимальной унификации моделей;

• применение системы EGR для достижения норм Euro-4 и Euro-5 (для Р4);

• высокая ремонтопригодность;

• низкая стоимость владения, доступность запчастей и обслуживания;

• уникальная надежность, подтвержденная успешным участием а/м ГАЗ в международных ралли с высокофорсированными вариантами двигателей ЯМЗ-530;

• надежная эксплуатация от -50 0С до +50 0С; в холодных климатических условиях благодаря улучшенным пусковым свойствам, в условиях жаркого климата за счет высоких термодинамических показателей и механических свойств компонентов двигателя;

• система интерактивной документации на основе 3D-анимации, с возможностью получения информации по эксплуатации, ремонту и сервису двигателя в онлайн режиме.

Выпуск двигателей ЯМЗ-530 организован на современной производственной площадке ПАО “Автодизель” (ЯМЗ), построенной и развивающейся с учетом передовых технологий и требований экологии:

• современное технологическое оборудование ведущих мировых производителей обеспечивает обработку блока и головки цилиндров, коленчатого вала, маховика, алюминиевых и чугунных деталей;

• сборку, испытания, окраску двигателей и контроль качества всех операций;

• уровень автоматизации — 90 %;

• система менеджмента качества производства средних рядных двигателей соответствует требованиям ISO 9001, ISO/TS 16949;

• входной контроль всех комплектующих — 100%;

• начало серийного производства – декабрь 2012 г.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Конструктивные особенности двигателей ЯМЗ-530

В двигателях семейства ЯМЗ-530 воплощены передовые конструктивные решения по компоновке, управлению и организации рабочего процесса, а также работе основных систем:

• корпусные и базовые детали рассчитаны на давление сгорания 210 бар;

• системы охлаждения и смазки обеспечивают получение литровой мощности до 40 кВт/л с высоким потенциалом форсирования;

• шестеренчатый привод агрегатов со стороны маховика обеспечивает низкий уровень шума;

• закрытая система вентиляции картерных газов интегрирована в крышке головки цилиндров, не требует обслуживания.

Благодаря небольшому весу и компактности силовых агрегатов семейства ЯМЗ-530 упрощается их компоновка и адаптация в составе установок и автомобилей, а также междугородним и городском транспорте, коммерческих автомобилях и специализированных изделиях. Экологический стандарт Euro-5 у моделей семейства ЯМЗ-530 обеспечивается применением эффективных модернизированных систем топливоподачи и турбонаддува с компонентами российского производства.

Опции

Конструктивно заложены базовые опции для транспортных средств и техники, включая установку:

• компрессора пневмотормозов производительностью до 350 л/мин и до 500 л/мин;

• насоса гидроусилителя рулевого управления;

• компрессора кондиционера, а также подсоединение предпускового подогревателя и отопителя кабины, системы охлаждения ретардера.

Двигатели могут комплектоваться сцеплениями и коробками передач: Р4 по стандартам SAE 2, 3; Р6 – по SAE 1, 2.

Сертифицирован для «Евро-5»

Ярославский завод «Автодизель», где занимаются производством таких агрегатов, успешно получил сертификаты на двигатель «ЯМЗ-530», характеристики которого полностью соответствуют новому экологическому стандарту. Это позволило значительно расширить экспортные возможности авто, которые комплектовались такими установками в европейские страны.

Новая линейка под «Евро-5» отличается значительно улучшенными характеристиками, техническими и экономическими показателями. Диапазон мощности также расширился. Теперь она составляет от 240 до 330 лошадиных сил. Крутящий момент также расширился – от 900 до 1370 Нм.

По своей конструкции модели «Евро-5» практически полностью унифицированы с их аналогичными «собратьями» под прошлый стандарт. Чтобы полностью соответствовать новейшим экологическим нормативам, в конструкции использована система каталитического восстановления.

Первые экземпляры были отправлены для прохождения тестирования к стратегическим партнерам группы «ГАЗ». Их будут устанавливать и эксплуатировать на многих автомобилях, таких как «Урал», «МАЗ», а также этими агрегатами оснастят городские и пригородные автобусы марки «ЛиАЗ».

Производство разместили на новых площадях. Все детали изготавливаются на самых современных станках. На новой производственной площадке применяются самые передовые технологии, которые обеспечивают надежность и экономичность.

Что говорят владельцы о конструкции «ЯМЗ-530»? Отзывы двигатель получает только положительные. Эти двигатели обладают некоторыми преимуществами, которых нет у многих зарубежных производителей. Так, ярославский агрегат значительно выигрывает по крутящему моменту и мощности. При этом расход топлива довольно низкий.

Итак, мы выяснили, какие имеет двигатель «ЯМЗ-530» технические характеристики и отзывы. Приобретение данного устройства станет беспроигрышным вложением денег. Такой двигатель прослужит долго и эффективно, что является первостепенной задачей таких агрегатов.

Регулировка зазоров в клапанном механизме двигателей семейства ЯМЗ-530 CNG.

Тепловые зазоры в клапанном механизме необходимы для герметичной посадки клапана на седло при тепловом расширении деталей привода клапанов во время работы двигателя.

При больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки (появляется стук клапанов) и увеличивается износ деталей газораспределительного механизма.

При малых зазорах в результате теплового расширения деталей газораспределительного механизма не обеспечивается плотное прилегание клапанов к седлам, нарушаются газодинамические процессы в цилиндрах двигателя, ухудшаются мощностные и технико-экономические показатели двигателя. Кроме того, уменьшение зазора в приводе выпускных клапанов может привести к перегреву клапанов и их прогоранию.

Регулировку тепловых зазоров в клапанном механизме проводить на холодном двигателе или не ранее, чем через один час после его остановки в соответствии с порядком работы цилиндров 1-3-4-2. Нумерация цилиндров начинается от вентилятора.

Величины зазоров между чашкой коромысла и торцом траверсы клапанов должны быть:

для впускных клапанов: 0,30 – 0,40 мм, для выпускных клапанов: 0,40 – 0,50 мм.

Проверку и регулировку зазоров проводить в следующей последовательности:

• Приготовить сумку с инструментом водителя и приспособлениями.
• Отсоединить от крышки головки цилиндров рукав отвода картерных газов
• Отвернуть болты крепления крышки головки цилиндров.
• Снять крышку головки цилиндров.
• Вынуть пробку 1, расположенную на торце картера маховика 2 с левой стороны двигателя под компрессором пневмотормозов.

Пробки на картере маховика.

1 – пробка; 2 – картер маховика; 3 – пробка.

• Установить шестерню проворота коленчатого вала в отверстие до упора, чтобы она вошла в зацепление с зубьями венца маховика.
• Установить поршень первого цилиндра в положение верхней мертвой точки (ВМТ) на такте сжатия, вращая коленчатый вал шестерней проворота по часовой стрелке (если смотреть со стороны вентилятора) одним из приведенных ниже способов:

Регулировка клапанного механизма.

1 – коромысло; 2 – регулировочный винт коромысла; 3 – контргайка; 4 – траверса; 5 – чашка коромысла.

При правильно установленных зазорах щуп толщиной, соответствующей нижнему пределу зазора, должен проходить свободно, а щуп толщиной по верхнему пределу с усилием.

При последующей прокрутке коленчатого вала, из-за возможного биения поверхностей сопрягаемых деталей механизма привода клапанов, допускается изменение зазора до 0,05 мм от заданных предельных значений.

Описание систем ЯМЗ-530

Система снижения токсичности отработавших газов (EGR)

Для достижения экологического уровня Euro-4 и Euro-5 (для 4-цилиндровых моделей) применена система рециркуляции отработавших газов (EGR) и каталитический нейтрализатор со сменным фильтром. Параметры Правил ООН No 96-02 достигаются без применения системы EGR и нейтрализатора. Система EGR установлена непосредственно на двигателе и не требует дополнительных подключений для потребителя, управление EGR интегрировано в систему управления двигателем.

В систему EGR входят:

• заслонка (1) рециркуляции отработавших газов с пневмоприводом (2) и датчиком положения (3);

• теплообменник неразборной конструкции (4);

• электромагнитный клапан привода заслонки (5);

• глушитель с оксидационным нейтрализатором и двумя сажевыми фильтрами в сборе.

Нейтрализатор отработавших газов устанавливается на автомобиль в систему выпуска отработавших газов предприятием-потребителем.

Система селективного каталитического восстановления (SCR)

Для 6-цилиндровых моделей выполнение требований по экологическим нормативам Euro-5 (No 49-05G (B2)) достигается за счет применения системы селективного каталитического восстановления (SCR) и глушителя-нейтрализатора. Система SCR с модулем дозирования, баком для водного раствора мочевины (AdBlue) и селективный каталитический нейтрализатор устанавливаются в систему выпуска отработавших газов при изготовлении транспортного средства.

Электронная система управления

Микропроцессорный контроллер, охлаждаемый топливом. Основные функции:

• осуществляет управление двигателем;

• взаимодействует с электронными устройствами транспортного средства по каналу CAN (SAE J 1939);

• сигнализирует водителю о возникновении аварийных ситуаций посредством ламп на панели приборов ТС (диагностики двигателя, аварийного давления масла, холодного пуска и т.п.);

• выполняет функцию ограничения скорости в соответствии с Правилами No 89;

• выполняет функцию аварийной защиты двигателя.

Для моделей с нормами No 49-05G (B2) – Euro-5

• выполняет функции бортовой диагностики в соответствии с требованиями Правил No 49-05G (B2), согласно стандартам ISO 9141 и SAE J 1939;

• выполняет функцию ограничения крутящего момента согласно требованиям Правил No 49-05G (B2);

• выполняет функции круиз-контроля и дублирования управления от дополнительного органа с пульта оператора.

Для моделей с нормами No 49-05С (В1, EOBD) – Euro-4

• выполняет функции бортовой диагностики в соответствии с требованиями Правил No 49-05С (B1), согласно стандартам ISO 15031 и SAE J 1939;

• выполняет функцию ограничения крутящего момента согласно требованиям Правил No 49-05С (B1);

• выполняет функции круиз-контроля и дублирования управления от дополнительного органа с пульта оператора.

Для моделей с нормами No 49-04В1, No 96-02

• сохраняет информацию об ошибках во встроенной памяти;

• обеспечивает выдачу соответствующей информации по К-линии на диагностические приборы;

• выполняет функции круиз-контроля.

Датчики электронной системы управления:

• температуры охлаждающей жидкости (1);

• давления и температуры масла (2);

• частоты вращения распределительного вала (3);

• частоты вращения коленчатого вала (4);

• давления и температуры наддувочного воздуха (5);

• давления топлива в рампе (6);

• датчик температуры воздуха — для двигателей c системой EOBD Euro-4, Euro-5 (7);

• давления и температуры топлива в магистрали низкого давления (11).

Жгуты электрические:

• проводов форсунок (8);

• проводов датчиков двигателя (9);

• промежуточный от ЭБУ двигателя к автомобилю (10).

Система топливоподачи

Аккумуляторного типа (Common Rail System), с электронным управлением. Топливная аппаратура CRS обеспечивает давление впрыска 1800 бар для двигателей Euro-4 и 2000 бар для Euro-5.

Система управления подачей топлива (1) — микропроцессорная с электронным блоком управления.

Топливный насос высокого давления (2) — трехплунжерный блочный насос высокого давления, с шестеренчатым приводом и шестеренчатым топливоподкачивающим насосом.

Рампа (аккумулятор) (3) — трубчатого типа, со встроенным датчиком давления топлива.

Форсунки (4) — закрытого типа, с многоструйным распылителем, с встроенным быстродействующим электромагнитным клапаном.

Как работает перепускной клапан ТНВД?

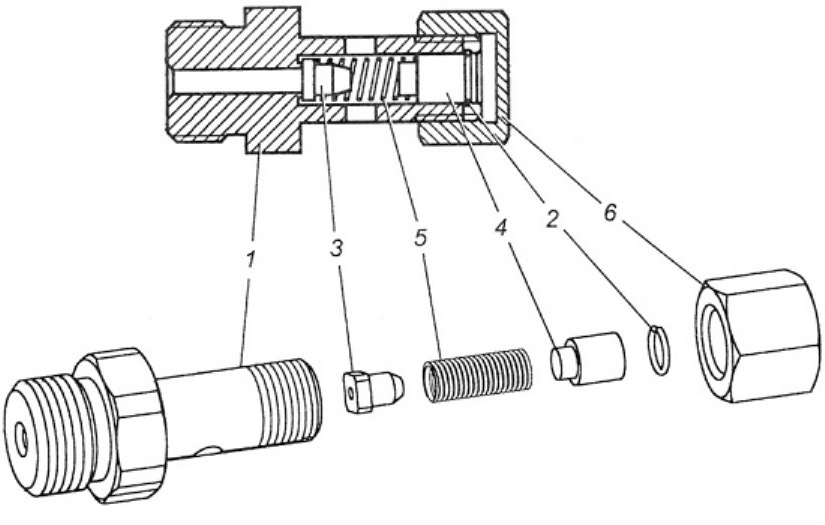

Перепускной клапан ТНВД находится в самом начале магистрали, которая отправляет остатки топлива в бак. Его задача — осуществлять сброс излишков топлива.

1. Корпуса;
2. Запорного кольца;
3. Клапана;
4. Упора;
5. Пружины;
6. Гайки.

Принцип работы клапана следующий.

Когда силовой агрегат выключается, давление в системе питания падает. В этом случае пружина давит на клапан, тот поднимается и запирает отверстие доступа в сливной трубопровод.

Когда же двигатель запускается, давление в системе поднимается. Давлением топлива отжимается пружина, и клапан открывает путь для слива остатков солярки в магистраль «обратки».

После того как излишки топлива сброшены, давление падает и клапан снова закрывает магистраль.

Уход за системой питания дизелей ЯМЗ 236

Для того, чтобы мотор ЯМЗ 236 работал долго и бесперебойно, а эти силовые агрегаты при должном уходе способны пройти миллион километров и больше, ему требуется тщательный и бережный уход

Особое внимание при этом нужно уделить системе питания, как одной из самых важных систем данного силового агрегата

Правила ухода за системой питания ЯМЗ 236, достаточно простые, и соблюдать их несложно.

Прежде всего, нужно тщательно следить за качеством топлива и всегда применять солярку, которая соответствует сезону эксплуатации. То есть нужно зимой использовать обязательно зимнюю солярку, а в районах крайнего севера — арктическую.

Другим важным элементом ухода за дизелем ЯМЗ 236 является своевременная очистка и промывка топливных фильтров и воздухоочистителя.

Также нужно не лениться, как можно чаще производить подтяжку всех соединений и креплений системы питания. При необходимости нужно своевременно удалять воздух из системы. Нужно не забывать ежедневно проверять уровень масла в картере топливного насоса и при снижении уровня, своевременно его доливать.

Другой важной процедурой по уходу за мотором является ежедневная очистка топливных фильтров. Эта операция производится следующим образом. В конце рабочего дня, сразу после остановки мотора, пока он ещё горячий, из фильтров предварительной и тонкой очистки сливается 100-200 грамм грязной солярки

После этого двигатель запускается на холостых оборотах и производится прокачка системы. Так при этом проверяется герметичность системы питания и при необходимости подтягиваются ослабленные соединения

В конце рабочего дня, сразу после остановки мотора, пока он ещё горячий, из фильтров предварительной и тонкой очистки сливается 100-200 грамм грязной солярки. После этого двигатель запускается на холостых оборотах и производится прокачка системы. Так при этом проверяется герметичность системы питания и при необходимости подтягиваются ослабленные соединения.

Ещё одним важным этапом ухода за топливной системой является сезонный уход. При смене сезонов и при переходе с одного вида топлива на другое нужно снять бак и промыть его. При этом нужно не забыть продуть все топливные магистрали.

При проведении технического обслуживания-2 (ТО-2) нужно проделать разборку топливных фильтров и тщательно промыть их. Также при этом нужно эту же процедуру проделать с воздухоочистителем и заполнить его маслом.

Собственно, это всё. Если вы будете скрупулёзно соблюдать эти правила, ваш ЯМЗ 236 будет служить вам долго и бесперебойно.

Как собрать ГБЦ

Чтобы повторно не пришлось разбирать головку с блока цилиндров, болты затягиваются в определенной последовательности и с определенным значением момента затяжки.

В зависимости от материала изготовления головки (чугун или алюминиевый сплав) — разные усилия для герметичной затяжки.

Инструменты и материалы для сборки ГБЦ:

1. Динамометрический ключ (который показывает момент силы затяжки) и насадка подходящая по размеру гаек (обычно головка на 10).
2. Моторное масло в небольшом количестве.

Для ГБЦ в сборе и пустой ГБЦ значения и порядок затяжки одинаковые.

Правильная затяжка ГБЦ:

1. Смазать чистым моторным маслом резьбы болтов головки.
2. Завинтить их от руки на сколько можно.
3. Начинаем затягивать динамоключом с моментом затяжки не более 2 кгс*см (килограмм сил на сантиметр) по схеме для конкретного двигателя. В схеме затяжки можно встретить обозначение H*m.
4. Далее протягиваем болты до 8 кгс*см. Для большинства 4-х цилиндровых моторов затяжка идет в такой последовательности:
5. Далее, делаем протяжку болтов до значения для данного мотора.
6. Доворачиваем на 90 градусов.
7. Опять доворачиваем на 90 градусов.

Рассмотрим на примере затяжку во время установки ГБЦ на ВАЗ 2110, 2111, 2112

1. После наживления всех болтов, спецключом затягиваем по схеме до значения 20 Н*м (Ньютон метр) или 2 кгс (килограмм сил).
2. Второй проход — затягиваем от 7,1 до 8,7 кгс.
3. Третий — доворачиваем также по схеме на 90 градусов.
4. Четвертый — опять доворачиваем на 90 градусов.

Такие же значения для затяжки головки блока цилиндров двигателя Хендай Соната. Вообще, для двигателей многих автомобилей используются такие значения.

Например, для автомобиля Ваз 2112 момент затяжки 20 Н*м. Стандартная длина болтов для этого авто 93 мм, поэтому измеряем старые болты, если они вытянулись более, чем на 2 мм, то они подлежат замене.

Что будет, если головка блока цилиндров не будет герметично затянута

В таком случае происходит попадание выхлопных газов в систему смазки и в систему охлаждения. А, если инородные вещества попадают в охлаждающую и масляную системы, то состояние ОЖ (вода, тосол, антифриз) и моторного масла сильно ухудшаются. При этом масло и охлаждающая жидкость начнут перемешиваться, что приведет к капиталке. В связи с этим, затягивать ГБЦ как попало нельзя. Набираете в интернете, например, такой запрос: «моменты затяжки Ауди А6», далее по таблице смотрите строку «Болты крепления головки блока цилиндров» и напротив видите значения. Обычно в самой таблице не указывают, опускаетесь вниз страницы, и под таблице видите сколько в сколько действий надо затянуть болты и с какими усилиями.

После сборки головки и всего навесного оборудования, залить или долить технические жидкости, завести мотор и проверить герметичность двигателя.

Ремонт ГБЦ Калины — Вот что бывает, если редко или вообще не менять моторное масло.

Ремонт головки авто Ваз (на удивление многим — без мата).

Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Регулировка клапанов ЯМЗ 238 за два оборота коленчатого вала.

Но где здесь сильно экономится время. Мне не совсем понятно. Коленвал также проворачивается на два оборота. Разве что меньшее количество подходов. Требуется более точная установка коленчатого вала. Что тоже не очень выгодно. Лазить под машиной и выискивать метки которые забиты грязью или просто не читаются. Да и схему эту запомнить и держать в голове до следующей регулировки не получится. По закону подлости в нужный момент она не окажется под рукой.

Поэтому этот способ лучше забыть и не когда им не пользоваться. Крутить вал реже, а суеты на много больше. Клапана можно от большого изобилия информации просто перепутать. Оставим этот способ для очень умных водителей. Которые потом всё равно переделают клапана по другому. Если ММЗ для двигателя Д 240 предлагает регулировку клапанов за два оборота. То да это удобно и точно. Камаз и ЯМЗ ни чего об этом не говорят то и нечего лезть в дебри. Конструкторам виднее

Для них важно чтобы мотор ходил долго. Мотор не прощает даже мелких ошибок

Зачем регулировать клапаны?

Правильно регулированные клапаны помогают обеспечить:

1. Повышение мощности и эффективности

При правильно настроенных клапанах обеспечивается лучшая подача воздуха и топлива в камеры сгорания, что способствует повышению мощности двигателя. Регулировка клапанов помогает также улучшить топливную экономичность и эффективность работы двигателя.

2. Улучшение работоспособности и долговечности

Правильное распределение газов при помощи регулировки клапанов предотвращает их износ и возможные поломки. Корректное функционирование клапанов также способствует гармоничной работе двигателя и снижает риск возникновения серьезных неисправностей.

Кроме того, регулярная проверка и регулировка клапанов помогает выявить и устранить возможные проблемы в работе двигателя на раннем этапе, что позволяет предотвратить более серьезные поломки и сохранить его работоспособность на долгое время.

Надежность, проблемы и ремонт ЯМЗ-534

Серия двигателей ЯМЗ-530 начала выпускаться в 2012 году и состояла из 6-ти цилиндрового ЯМЗ-536 и 4-х цилиндрового ЯМЗ-534, о последнем здесь и поговорим. Это полная копия 536-го, но без 2-х цилиндров. Здесь стоит чугунный рядный блок цилиндров с маслофорсунками и с чугунными мокрыми гильзами. Коленвал с шейками 88 мм и с шатунными шейками 76 мм имеет ход поршня 128 мм. На 534-м стоят шатуны из стали и поршни 105 мм. В итоге мы имеем рабочий объем 4.4 литра.

Накрыт мотор головкой с 4-мя клапанами на каждый цилиндр. Размер клапанов (впуск/выпуск): 36/34 мм. Это нижневальный мотор и распредвал стоит в блоке.
Регулировать клапаны нужно по необходимости, проверять эту необходимость нужно каждые 30 тыс. км. Зазоры клапанов (впуск/выпуск): 0.3-0.4/0.4-0.5 мм.

Здесь применен впрыск Common rail и ТНВД Bosch СР3.3 NH, а давление впрыска 1800 бар.
Версии под Евро-5 оснащаются насосом ЯЗДА 531, давление увеличено до 2000 бар, а турбина заменена на Holset HE200VG.Давление масла на прогретом движке находится в пределах 4.1-5.6 кгс/см2.Этот турбодизель оснащается турбиной ТКР 60.02.02 (BorgWarner S200G) или ТКР 50.09.14 (BorgWarner S100G).

Управляет мотором ЭБУ Bosch EDC7 UC31, а модификации под Евро-5 получили блоки Bosch EDC17 CV44 и Абит М240.

Модификации ЯМЗ 534 и их отличия

1. ЯМЗ-5340 — первая модель на 190 л.с. при 2300 об/мин, момент 710 Нм при 1200-1600 об/мин. Эта версия отвечает нормам Евро-4 и оснащается турбиной ТКР 60.02.02.
— ЯМЗ-53402 — модель под нормы 96-02 для ЗЗГТ-3344.
— ЯМЗ-53403 — модель под Евро-5 для ЛиАЗ-4292 и КАВЗ-4270. Мощность увеличена до 210 л.с. при 2300 об/мин, крутящий момент 780 Нм при 1200-1600 об/мин. Двигатель оснащается EOBD, турбиной Holset HE200VG, насосом ЯЗДА 531, имеет увеличенное давление впрыска (2000 бар), ЭБУ М240.
— ЯМЗ-53405 — комбайновый мотор на 200 л.с.
— ЯМЗ-53406 — дизель для различной строительной техники на 190 л.с.
2. ЯМЗ-5341 — тот же 5340, но прошит на 170 л.с. при 2300 об/мин, крутящий момент 670 Нм при 1200-1600 об/мин. Стоит на ПАЗ-3204.
— ЯМЗ-53411 — аналог 5341 с OBD вместо EOBD. Устанавливается на Вектор 8.8 и ПАЗ-3204.
— ЯМЗ-53412 — модификация под 96-02 для катеров КС-131М и 110-52.
— ЯМЗ-53414 — CNG-версия 5341 для КАВЗ-4235 и ПАЗ-3204.
— ЯМЗ-53415 — тракторная версия на 190 л.с. для К-708.4 под нормы 96-02.
— ЯМЗ-53416 — дизель на 180 л.с. для строительной техники RM-Terex TG 140 и TX 210. Экологический класс 4 (96-02).
— ЯМЗ-53418 — еще одна версия под 96-02 для погрузчиков на 137 л.с. при 2100 об/мин, момент 710 Нм при 1300-1600 об/мин.
3. ЯМЗ-5342 — версия 5340 с турбиной ТКР 50.09.14. Эта силовая установка развивает 150 л.с. при 2300 об/мин, крутящий момент 590 Нм при 1300-1600 об/мин. Ставят его на ПАЗ-4234, 3337.
— ЯМЗ-53421 — тот же 5342 где EOBD заменен на OBD.
— ЯМЗ-53423 — аналог 53403 с турбокомпрессором ТКР 50.09.16, который позволяет развить 170 л.с. при 2300 об/мин, момент 664 Нм при 1200-1600 об/мин. Устанавливают двс на ПАЗ-3204, 3205, 4234.
— ЯМЗ-53424 — версия, работающая на газе. Стоит в автомобилях ПАЗ-3204, 3205, 4234.
— ЯМЗ-53425 — комбайновая модель под экологический класс 4 (нормы 96-02), мощность 180 л.с. при 2200 об/мин, момент 690 Нм при 1300-1600 об/мин. Стоит на Nova S300.
4. ЯМЗ-5344 — аналог 5342 с прошивкой на 136 л.с. при 2300 об/мин, крутящий момент 422 Нм при 1200-2100 об/мин. Встречается на ПАЗ-3205 и ГАЗ-3309.
— ЯМЗ-53441 — версия на 150 л.с. для ГАЗон Next под Евро-4.
— ЯМЗ-53442 — аналог 5344 под нормы 96-02 для ГАЗ Садко.
— ЯМЗ-53443 — такой же 53423, но со сниженной до 150 л.с. мощностью. Стоит под капотом ГАЗон Next, Вектор Next и Садко Next.
— ЯМЗ-53444 — газовый мотор на базе 5344 для ГАЗон Next.
5. ЯМЗ-5345 — дизель на базе ЯМЗ-5340, но без EGR, с турбиной ТКР 80-04 и со своей прошивкой. Это позволило получить 240 л.с. при 2600 об/мин и момент 784 Нм при 1400-1700 об/мин. Такие моторы отвечают 4-му экологическому классу (правила 96-02). Устанавливается на МЗКТ-5002 и Аэроход А25.
— ЯМЗ-53452 — аналог 5345 с мощностью 215 л.с. при 2600 об/мин и с моментом 735 Нм при 1400-1700 об/мин. Встречается на МЗКТ-5002.
— ЯМЗ-53455 — комбайновая версия на 160 л.с. для Nova S300.
6. ЯМЗ-5346 — версия 5340 для КАВЗ-4235. Мотор развивает 170 л.с. при 2300 об/мин, крутящий момент 590 Нм при 1300-1600 об/мин.
7. ЯМЗ-5348 — версия для дизель-генераторов.

Регулировка зазоров клапанов ЯМЗ 536: порядок действий и важность этого процесса

Как опытный автомеханик и специалист по автомобилям, я хотел бы рассказать о важности правильной регулировки зазоров клапанов на двигателях ЯМЗ 536. Этот процесс играет важную роль в поддержании надлежащей работы двигателя и его долговечности

Что такое зазоры клапанов?

Зазоры клапанов — это маленькие промежутки, оставленные между поверхностью клапана и поверхностью смежных деталей в двигателе. Они необходимы для обеспечения правильной работы клапанного механизма. Зазоры между клапанами и их седлами регулируются, чтобы учесть тепловое расширение и износ деталей.

Почему важно регулярно проверять и регулировать зазоры клапанов?

Регулярная проверка и регулировка зазоров клапанов имеет несколько важных причин:

• Уменьшает износ деталей: Правильно настроенные зазоры клапанов позволяют предотвратить повреждение деталей из-за оверхолостого состояния и лишнего трения между клапаном и его сидением.
• Обеспечивает оптимальную работу двигателя: Правильный зазор клапанов позволяет достичь оптимальной работы двигателя, обеспечивая правильное воздушно-топливное смешение и максимальную мощность.
• Предотвращает пониженное давление: Неправильные зазоры могут привести к пониженному давлению в цилиндрах двигателя, что может привести к проблемам с сжатием и работой двигателя в целом.

Как произвести регулировку зазоров клапанов на двигателе ЯМЗ 536?

Для регулировки зазоров клапанов на двигателе ЯМЗ 536 необходимы специальные инструменты и определенный порядок действий:

1. Установите поршень первого цилиндра в ВМТ (верхнюю мертвую точку) на сжатии.
2. Настройте зазор на клапане при помощи регулировочного винта, используя специальную калибровочную линейку.
3. Повторите этот процесс для остальных клапанов, следуя указаниям производителя.
4. Проверьте зазоры клапанов после регулировки и убедитесь, что они соответствуют рекомендациям производителя.

Характеристики мотора ЯМЗ-536

Моторы ЯМЗ-536 — это модификации базовой модели с турбонаддувом. Их конструкция аналогична. Отличия заключаются в: регулировках топливной системы, наличии компрессора кондиционера, возможности подключения ретандера и конструкции системы нагнетания. Процессом регулировки управляет электронный блок.

Тип мотора — дизельный. Конфигурация блока — рядная. Количество цилиндров — 6. Объем — 6650 см3. Компрессия — 17,5. Количество клапанов одной цилиндро-поршневой группы — 2 выпускных и 2 впускных. Механизм привода клапанов — траверсный (1 коромысло — на 2 клапана). Номинальная мощность силовой установки — 240-312 л. с. Величина максимального момента силы — 900-1226 Н?м (92-125 кгс?см2). Число оборотов коленвала — 1300…1600 об/мин. Расход топлива в час, при номинальной мощности, не более — 39-50,5 кг/ч. Впрыск — непосредственный. Топливный насос представлен трехплунжерным агрегатом высокого давления с шестеренчатым насосом подкачки. Форсунки оснащены многоструйным распылителем и быстродействующим электромагнитным клапаном. Система управления впрыском — электронная.

Читайте B-92С2 – двигатель для танка Т-90

Особенности образца ЯМЗ 534

Такой мотор имеет рядную конструкцию из четырех блоков с цилиндрами. Корпус изготовлены из чугуна, поршневая группа – из упрочненного легирующими компонентами алюминия. Чаще всего используется силумин – сплав алюминия с кремнием. Такой выбор материалов гарантирует стойкость к коррозии, окислению и преждевременному износу, а также температурным перегрузкам.

Конструкция ЯМЗ-534 относится к линейке L-образных дизелей средней категории. Его мощности достаточно для того, чтобы обеспечить работоспособность таких видов техники:

• самосвалы;
• грузовые автомобили с прицепами;
• тягачи на шасси с формулой 6х2, 4х2, 4х4, 6х4;
• грузовой транспорт массой до 12 тонн;
• автопоезда с общей массой до 21 тонн.

Двигатели серии ЯМЗ-534 имеют жидкостный тип охлаждения, непосредственный впрыск топливной смеси и воспламенение при сжатии.

Новацией в конструкции ЯМЗ-534 является установка электронного блока управления. Кроме того, этот двигатель обладает запасом мощности до 215 л.с., а также рабочим объемом 4430 см3.

Модификации двигателя ЯМЗ-534

Начиная с 2012 года производитель освоил выпуск более совершенных модификаций двигателя ЯМЗ – 534. К ним относятся такие усовершенствованные образцы:

• ЯМЗ-534-01 — модель с местом под комплектацию компрессором;
• ЯМЗ-534-02 — в этой модели предусмотрено наличие охлаждающего вентилятора;
• ЯМЗ-534-03 — модификация двигателя с наличием вентилятора и комплектацией под установку компрессора кондиционера.
