Замена рабочего цилиндра сцепления

Всё про главный цилиндр сцепления

Один из элементов гидравлической системы сцепления – главный цилиндр сцепления (ГЦС), участвующий в передаче усилия с педали на вилку выключения сцепления, прижимающую подшипник к лепестковой пружине корзины. Это один из двух цилиндров, обеспечивающих работу всего гидропривода.

Конструкция и принцип работы ГЦС

В принципе, конструкция главного цилиндра достаточно простая:

• от педали через толкатель (10) на шток (8) передается усилие,
• поршень (14) продвигается вперед, при этом перекрывая клапан (С), от которого жидкость из сжимаемой части цилиндра может перетечь в бачок (1),
• жидкость в цилиндре сжимается и выталкивается через штуцер (19) в гидравлическую магистраль к рабочему цилиндру, который уже непосредственно приводит в действие вилку,
• при возврате педали в исходное положение поршень возвращается назад с помощью пружины (18).

Работа гидропривода (неважно, относится это к системе сцепления, тормозной или любой другой) основана на том, что жидкость под давлением практически не сжимается, но при этом мгновенно передает усилие по системе патрубков до нужной точки

Технические характеристики

В характеристиках к главному цилиндру производители указывают такие параметры:

• сторона руля (левый, правый) – имеет значение при асимметричном креплении,
• есть ли в комплекте бачок (ГЦС может продаваться как с бачком, так и без него),
• способ подключения (слева, сверху и т.д.) – помощь при выборе, если в гидроприводе установлены нештатные детали,
• материал корпуса: чугун, алюминий, сталь, полимер,
• размеры корпуса и конструктивных элементов (диаметр штуцера, длина штока).

Эти характеристики можно учитывать как вспомогательную информацию при подборе главного цилиндра на свой автомобиль

Особое внимание автолюбители уделяют материалам изготовления: самым распространенным на сегодня является чугун и алюминий, также довольно много предложений цилиндров с полимерными корпусами. Стальные корпуса встречаются довольно редко, поскольку сталь сочетает в себе высокую цену и сложность обработки

Поломки главного цилиндра сцепления

Простая конструкция и отсутствие сложной «начинки» делают главный цилиндр сцепления устойчивым к поломкам. Основной его враг – время, поскольку даже очень качественные детали изнашиваются от постоянных нагрузок (а нагрузка на сцепление при городском режиме движения на порядок выше, чем при дальних поездках).

Первое, что выходит из строя – резиновые детали. Это пыльники, которые надеваются на шток и защищают цилиндр от попадания в него абразивных частиц, а также уплотнительные манжеты, препятствующие вытеканию жидкости.

Слабым местом является и пружина внутри цилиндра, на которую ложится серьезная нагрузка. От работы и воздействия тормозной жидкости качество металла со временем ухудшается и пружина лопается (иногда разваливаясь на несколько частей).

Для замены износившихся частей продают специальные ремкомплекты ГЦС, в которых есть всё необходимое для обновления и дальнейшей эксплуатации цилиндра.

Ремкомплект ГЦС

Если с эксплуатацией возникли проблемы (вовремя не заменили порванные уплотнители, неправильно установили, не меняли жидкость и т.д.), изнашивается зеркало цилиндра: появляются потертости и задиры на металле, коррозия, после чего главный цилиндр начинает устраивать автолюбителю различные «спецэффекты». В запущенных случаях никакой ремонт не поможет, только замена всей запчасти целиком.

Признаки неисправности ГЦС

Когда с главным цилиндром начинаются проблемы, чаще всего они проявляются утечкой гидравлической жидкости. Когда педаль сцепления начинает плохо срабатывать, первым этапом диагностики будет визуальный осмотр: любые потеки на цилиндре и даже просто слегка увлажненные уплотнители – признак проблемы, требующей решения.

В основном при проблемах с цилиндром начинаются провалы или тугой ход педали сцепления, «залипание» педали в нижнем положении.

Еще одной проблемой ГЦС является засорение отверстий в крышке бачка. Для нормальной работы уровень в бачке цилиндра должен свободно повышаться и понижаться, а для этого в крышке предусмотрены вентиляционные отверстия. Если они забиваются грязью, гидропривод начинает работать с затруднениями: педаль становится более тугой и плохо возвращается в исходное положение.

Пара слов о гидравлической жидкости

В гидроприводе сцепления обычно используется тормозная жидкость, обладающая набором характеристик, оптимально подходящих для данной задачи. Для работы системы важен в первую очередь достаточный уровень жидкости, определить который можно по бачку на главном цилиндре. Если по каким-то причинам тормозной жидкости меньше, ее доливают, не дожидаясь появления проблем.

Принцип работы и замена главного цилиндра сцепления

Собственно главный цилиндр сцепления служит для передачи предельного давления жидкости от ножной педали этого механизма на рабочий цилиндр сцепления ВАЗ 2106, заставляя ее перемещаться в необходимых пределах в своей плоскости. Как уже замечено, что передача усилия нажима ножного привода через главный цилиндр сцепления влечет за собой увеличение параметров давления в гидравлике этого комплекса.

Далее давление системы транслируется на рабочий цилиндр сцепления, что приводит в действие трансмиссию автомобиля. Однако, существуют дефекты, при которых требуется ремонт и замена ГЦС и РЦС. Это можно определить при наличии таких признаков:

1. Не до конца выключается приводной узел системы (сцепление «ведет»).
2. Подтекание рабочей жидкости из компонентов агрегата, в т.ч. из гидравлических трубок и мест их соединения.
3. «Клинение» главного цилиндра сцепления при нахождении ножного привода в крайне нижнем (утопленном) состоянии.

Своевременная замена цилиндра сцепления ВАЗ 2106 делается в такой последовательности:

1. Откачиваем грушей или иным приспособлением из гидробачка сцепления рабочую жидкость.
2. Расслабив крепеж в в виде обжимного хомута, отсоединяем гидрошланг от приводного штуцера.
3. Отвинчиваем штуцер привода трубопровода, используя гаечный ключ на «13».
4. Откручиваем 2 гайки шпилек крепежа ножного привода сцепления с помощью торцовой головки на «13».
5. Аккуратно снимаем ГЦС.
6. При установке обновленного изделия сборку проводит в обратной очередности.
7. Заливаем специальную жидкость в гидробачок и производим прокачивание гидросистемы.
8. Снимаем с торцевой части колпачок защитной функции цилиндра сцепления ВАЗ 2106, цена которого невысока, который предохраняет данную запчасть от механической деформации.
9. Извлекаем отверткой с тонким жалом или шилом стопорную шайбу-прокладку, демонтируем штуцерное устройство с уплотнителем.
10. Установив главный цилиндр сцепления в тиски на слесарном верстаке, ключом «на 22» откручиваем пробку-заглушку.
11. Вытаскиваем стопорное кольцо и остальные элементы ГЦС.
12. Детально осматриваем компоненты ГЦС: «зеркало» изделия и поршневая наружная поверхность должна быть гладкой, без заусениц. Возвратный элемент должен обладать необходимой жесткостью, иначе требуется ее замена. Обтюрирующие уплотнительные кольца обязательно следует поменять на обновленные изделия, так же, как и колпачок защитного типа. Если стопорная шайба штуцерного устройства имеет дефекты, то она тоже подлежит замене.
13. Промываем все элементы ГЦС раствором-обезжиривателем, после чего собираем изделие в единое целое.

в этом видео меняю главный цилиндр сцепления на ваз 2107.аналогично на производится замена главного цилиндра…

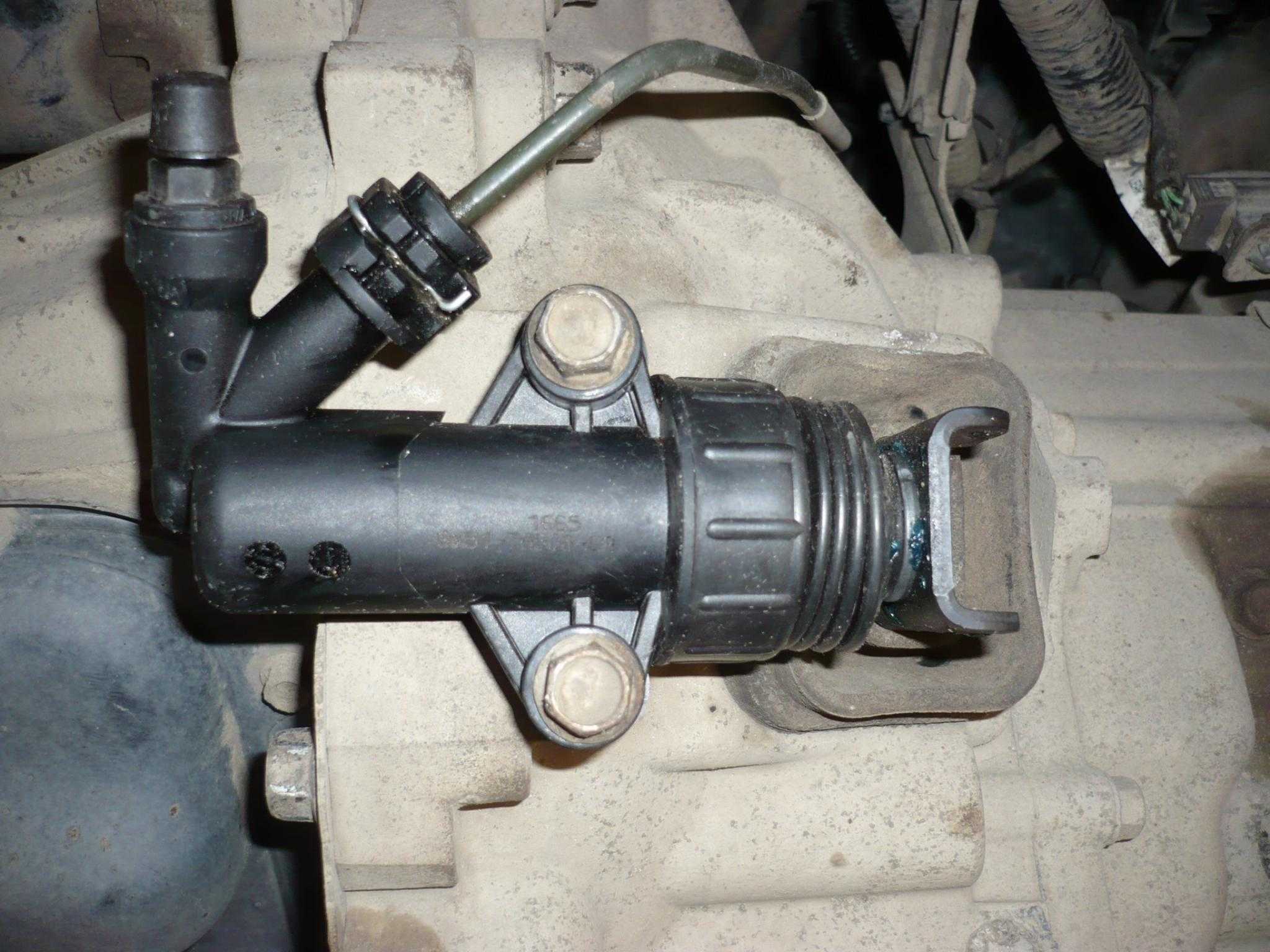

Принцип работы и замена рабочего цилиндра сцепления

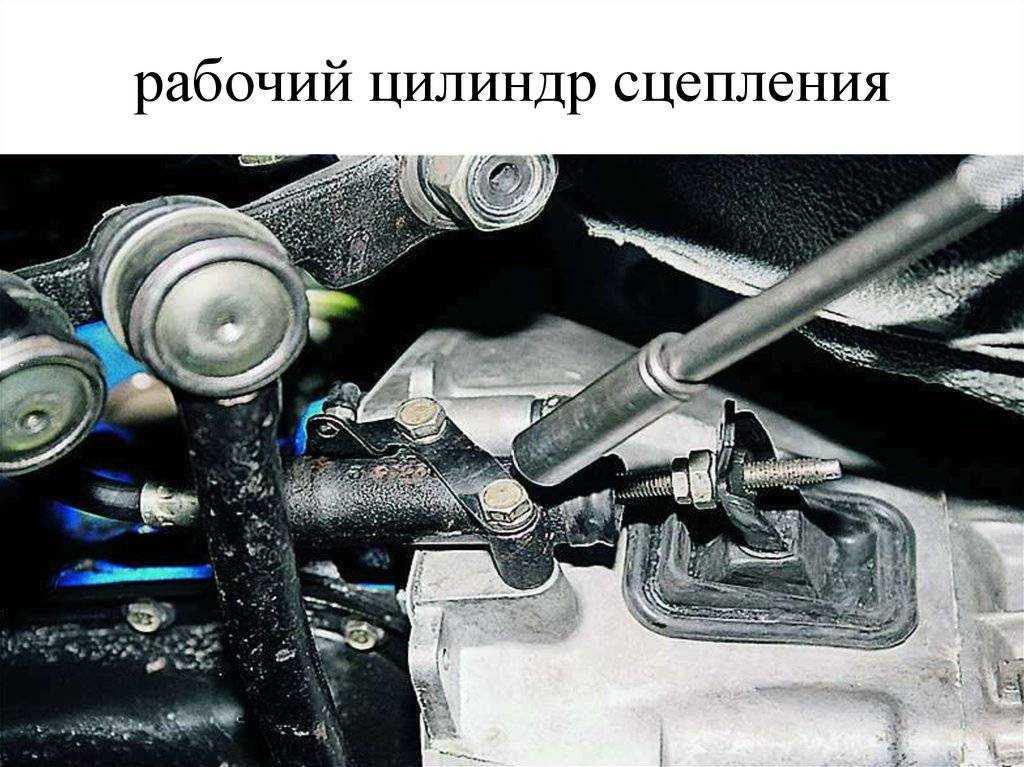

Если автолюбитель проводит замену рабочего цилиндра сцепления ВАЗ 2106, то требуется не только подготовить набор слесарных инструментов, средства чистки и обезжиривания. Требуется обладать достаточными навыками в слесарном деле, представлять устройство демонтируемого изделия и иметь желание произвести такую замену.

Демонтаж рабочего цилиндра сцепления проводится по нижеследующему алгоритму:

1. Начиная процесс демонтажа, требуется несколько ослабить винт крепления резиновой трубки гидропривода, которая ведет к сочленению с рабочим цилиндру сцепления «шестерки».
2. Снимаем крепление пружины, которая оттягивает вилку сцепления, после чего демонтируем ее.
3. Фиксируем место расположения толкательного элемента рабочего цилиндра сцепления, после чего снимаем шплинт.
4. Снимаем болтовые соединения рабочего цилиндра сцепления к картеру сцепления транспортного средства.
5. Снимаем оттягивающую скобу пружинного типа и извлекаем толкательный элемент из вилки механизма.

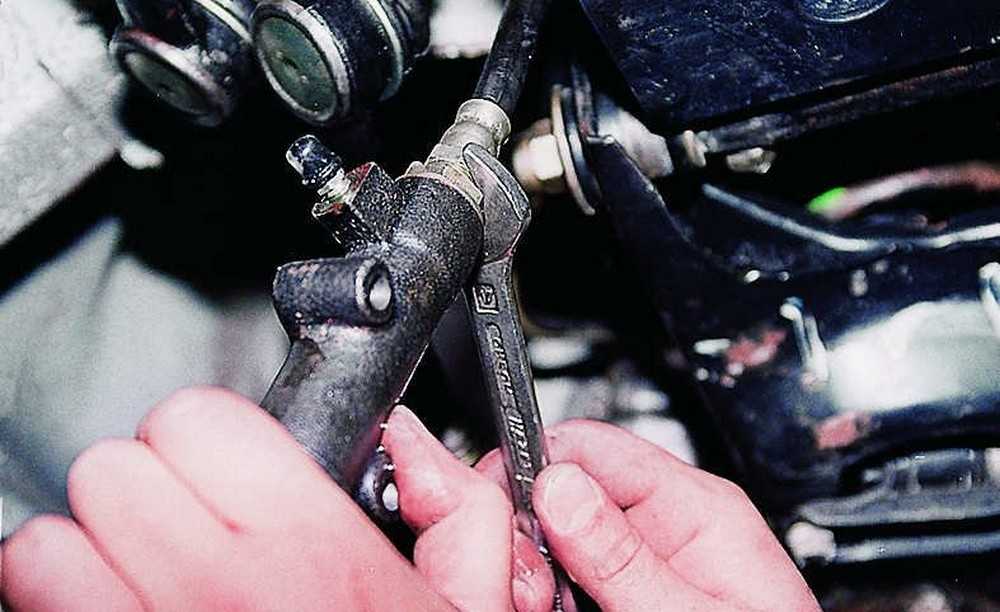

6. Следующий этап – снятие трубопровода сцепления от РЦС, при этом требуется фиксация фронтального наконечника от вращения, при этом круговыми движениями расчленяем соединительный элемент от РЦС.
7. Потом снимаем уплотнительную шайбу, которая при дальнейшей сборке изделия должна быть заменена на обновленное изделие, т.к. повторное ее использование недопустимо.
8. После этого подставляем пустой бак для помещения в него жидкости, которая циркулирует в гидроприводе механизма.

Разборка данного узла завершена, далее необходимо провести предварительные и основные работы по монтажу обновленной детали. После проведения такого вида ремонтных операций следует восстановить функционал данной системы, для чего обязательно прокачиваем сцепление транспортного средства.

Негерметичность соединений при замене, чем грозит автомобилю

Система сцепления сама по себе должна быть абсолютно герметичной, именно это позволяет ей нормально функционировать и не иметь никаких сбоев. Однако часто происходит так, что автовладелец попросту пренебрегает периодическим техническим обслуживанием своего транспортного средства и упускает тот момент, когда следует провести ремонт либо замену отдельных деталей конструкции.

Также герметичность системы может быть нарушена в следствии некорректной замены/ремонта цилиндра сцепления, или же в случае установки заведомо некачественной детали.

Постепенная негерметичность соединений при замене цилиндра сцепления приводит к вытеканию гидравлической жидкости из системы и подсасывания воздуха. Происходит это во время нажатия-отжатия педали сцепления, когда создается дополнительное давление гидравлической жидкости в системе. Даже малейший пузырь воздуха, попавший в негерметичную систему может привести  тому, что появляются провалы в работе сцепления. Ход педали становится более мягким, а само сцепления становится менее эффективным — появляется хруст, сложнее переключается скорость. Вовремя не устраненная проблема сможет привести не только к не комфортной езде, поскольку придется по несколько раз выжимать педаль сцепления для переключения скорости, но и к возможному выходу из строя всей коробки передач.

При негерметичной системе могут выйти из строя детали, передающие крутящий момент от двигателя на необходимый вал коробки передач.

Инструменты

Но важно знать, как правильно прокачать тормоза на ВАЗ разных моделей и что для этого потребуется. Сама операция – несложна, поэтому ее выполнить можно и самому. Но лучше делать это с помощником – так будет и быстрее, и легче

Но лучше делать это с помощником – так будет и быстрее, и легче.

Из инструментов потребуется не так и много:

• Ключ на 8 (10);
• Силиконовая прозрачная трубка по диметру штуцера;
• Емкость;
• Тормозная жидкость;

Что касается ключа, то следует использовать накидной тип. На рынке также имеются специальные ключи для откручивания штуцеров, зажимной. Дело в том, что штуцера часто прикисают к резьбе и выкрутить очень сложно. Используя обычный рожковый инструмент, можно запросто «облизать» грани и тогда уже выкрутить штуцер будет вообще невозможно.

Суть работы по прокачке практически одинакова для всех авто – и ВАЗ-2101, и ВАЗ-21099, и ВАЗ-2121 «Нива». Но на последовательность операции влияют только конструктивные особенности моделей.

Цилиндр сцепления рабочий ВАЗ 2101-2107 АвтоВАЗ

Уважаемые покупатели, во избежание ошибок при отправке рабочего цилиндра сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля.

Основными составными частями в гидравлической системе являются цилиндры. Они называются главный и рабочий цилиндр сцепления ВАЗ 2107.

Рабочий цилиндр привода сцепления предназначен для обеспечения передачи усилия от педали на выжимную вилку механизма сцепления, через шток главного цилиндра к рабочему цилиндру, соединенных между собой трубкой высокого давления.

1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

При нажатии на педаль, в действие приводиться шток главного цилиндра, на конце которого установлен поршень с масло-бензо-стойкой манжетой. Поршень передает давление на гидравлическую жидкость, тем самым обеспечивая воздействие, которое передается по трубке на поршень рабочего цилиндра. Он гидравлическое усилие преобразовывает в механическое движение вилки выключения, которая в свою очередь передвигает выжимной подшипник, который и выжимает диск сцепления ВАЗ 2107.

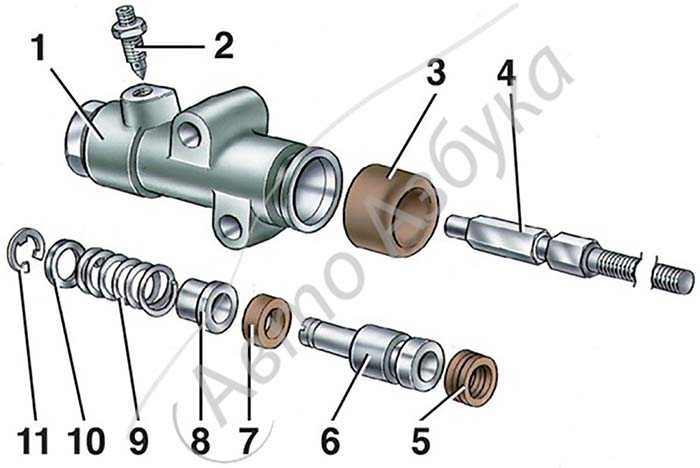

1 — корпус; 2 — клапан для прокачки гидравлического привода выключения сцепления; 3 — защитный чехол; 4 — толкатель вилки выключения сцепления; 5 — уплотнительное кольцо поршня; 6 — поршень рабочего цилиндра; 7 — манжета поршня; 8 — втулка; 9 — пружина; 10 — шайба; 11- стопорное кольцо.

Рабочий цилиндр отлит из мелкозернистого чугуна. Он укреплен к картеру 2 двумя болтами. Корпус рабочего цилиндра расточен под диаметр 19,05 мм по длине 70 мм. Внутренняя поверхность цилиндра (зеркало) обработана с высокой точностью, в результате чего увеличивается срок эксплуатации изделия. С наружной стороны закрывается пробкой, которая устанавливается на прокладке и затягивается с приложением момента 8—10 кгс*м. В торце пробки устанавливается штуцер подачи жидкости в цилиндр. В цилиндре помещен стальной хромированный поршень, сопряжение которого уплотняется резиновым кольцом, наружный диаметр 19,2±0.15 мм и манжетой. Манжет цилиндра изготовлен из резины высокого качества, которая устойчива к воздействиям внешней среды и агрессивных химических веществ. Плотное прижатие манжеты к зеркалу цилиндра обеспечивается подачей находящейся под давлением жидкости под манжету через каналы диаметром по 2 мм. Плотная посадка манжеты на поршне обеспечивается установкой опорной тарелки, подпираемой своей пружиной. Уплотнение цилиндра со стороны толкателя обеспечивается установкой на торец цилиндра резинового защитного чехла.

Для того, чтобы обеспечить долговечность и надежность цилиндров, поршни имеют твердое оксидное покрытие, что позволяет им работать свыше 1 000 000 циклов.

Для выпуска из цилиндра воздуха при заполнении его жидкостью или при прокачке гидравлического привода цилиндр имеет конусный клапан с боковым отверстием диаметром 1,5 мм и центральным каналом диаметром 2,5 мм.

Технические характеристикирабочего цилиндра сцепления ВАЗ 2101 — 2107:

Рабочее давление: МРа – 20;

Диаметр цилиндра: мм – 19;

Ход поршня: мм — 36.

В гидравлической системе применяется только тормозная жидкость типа ДОТ -3, 4, которая имеет глубокую проникающую способность и не разъедает резиновые уплотнительные кольца.

Другие артикулы товара и его аналогов в каталогах: 2101-1602515-23, МБ01-1602510, А11.1602510, Р1944 С3.

Применяемость: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 21074, ВАЗ 2121, ВАЗ 2131, ВАЗ 2120.

Проверяйте уровень тормозной жидкости в бачке, особенно перед дальней поездкой. Используйте только тормозную жидкость. Смывайте пыль или промывайте цилиндры только специальными очищающими жидкостями или, например, метиловым спиртом, но ни в коем случае не бензином или маслом.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить цилиндр рабочий сцепления на автомобиле семейства ВАЗ 2101-2107.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Устройство гидравлического привода сцепления

Для проведения качественной диагностики отказавшего привода выключения сцепления лучшим вариантом будет не коллекционирование и сведение в таблицы признаков неисправности того или иного узла, как это делается в массовой литературе для начинающих, а понимание принципа работы системы в целом и устройства двух её главных составляющих – главного и рабочего цилиндров (ГЦС и РЦС).

Тогда все признаки будут автоматически указывать на источник проблемы и однозначно выводить к дальнейшим действиям по устранению.

В состав привода входят:

• ГЦС и РЦС;
• накопительный бачок с жидкостью;
• соединительный трубопровод с жёсткими трубками и гибким армированным шлангом;
• штоки педали и вилки выключения по разным концам привода.

Устройство цилиндров примерно похоже, разница принципиально зеркальная, в одном случае поршень давит на жидкость, в другом сам испытывает давление, передавая его на исполнительный шток.

В остальном состав аналогичен:

• корпус с зеркалом цилиндра;
• поршень;
• уплотняющие самоподжимающиеся кольцевые манжеты;
• возвратные пружины поршней;
• штуцеры подвода и отвода жидкости;
• перепускные и прокачивающие отверстия;
• наружные пыльники и дополнительные уплотнения.

При нажатии на педаль соединённый с ней шток давит на поршень главного цилиндра. Пространство за поршнем заполнено гидравлическим агентом, обладающим свойством несжимаемости, это специальная жидкость со смазывающими способностями, имеющая определённую стабильную в диапазоне температур вязкость.

В самом начале передвижения поршня его кромка, уплотнённая манжетой, перекрывает перепускное отверстие в стенке цилиндра, производится разобщение полости за поршнем и пространства накопительного бачка.

Растёт давление в магистрали, что вызывает перемещение поршня РЦС, сжимающего мощную пружину нажимного диска узла сцепления. Ведомый диск приобретает свободу, передача крутящего момента от маховика двигателя к первичному валу коробки передач прекращается.

При отпускании педали под действием пружин нажимного диска и возвратной в главном цилиндре поршни РЦС и ГЦС возвращаются в исходное положение. Полости магистрали и бачка снова сообщаются через открывшееся перепускное отверстие.

Замена шланга сцепления ВАЗ 2101- 2107

Порванный шланг сцепления всегда приводит к утечке жидкости из системы, которая в свою очередь приводит к затруднительному включению и выключению передач и конечно же к плохому настроению водителя. Замена шланга сцепления может быть произведена даже начинающим водителем, поэтому — если ты совсем не давно сел за руль ВАЗ-овской классики и уже столкнулся с этой проблемой — ехать на СТО совсем не обязательно.

Работа по замене шланга сцепления начинается с разъединения резинового шланга и металлической трубки, ведущей жидкость от

главного цилиндра сцепления к резиновому шлангу. Для того, чтобы отсоединить резиновый шланг следует придерживать его ключом на 17-ать, под металлической пластиной ( смотри фото), а ключом на 13-ать выкручивать металлическую трубку с места крепления. После того как металлическая трубка выкручена, следует вытащить металлическую скобу и выдавить резиновый шланг сквозь металлическую пластину вниз. Уже на этом, первом этапе тебя может подстерегать трудность в виде сломавшейся металлической трубки. Если при откручивании она все же сломалась, старый шланг все равно высовывается вниз,

но теперь необходимо выкрутить поломанную металлическую трубку с главного цилиндра сцепления — это удобней всего делать специальным ключом на 13-ать, обычный — накидной ключ может подлизать грани, а выкручивать болт, гайку, или же штуцер со слизанными гранями никому не нравится. Также, если выкручивать металлический шланг все же необходимо, прийдется снять со своих креплений расширительный бачок и подвинуть его в сторону, ведь он мешает подобраться к главному цилиндру сцепления.

После того, как сверху старый шланг уже ничего не держит, металлическая трубка либо не повреждена, либо отсоединена от главного цилиндра после повреждения, можно приступить к выкручиванию старого шланга из рабочего цилиндра сцепления. Данную операцию удобней производить на яме, или же на эстакаде, но при необходимости — можно заехать передними колесами на кирпичи, или же доски, чтобы увеличить дорожный просвет — главное надежно зафиксировать автомобиль, ведь под него нужно будет лесть. Шланг выкручивается из цилиндра ключом на 17-ать, но вкручен он в цилиндр довольно глубоко — это приводит к тому, что в некоторых случаях выкрутить шланг не получается даже на яме и даже при помощи ключа с длинным плечом.

В таком случае прийдется менять и рабочий цилиндр сцепления.

Раб.цил.сцеп. прикручен к коробке передач двумя болтами на 13-ать

Перед тем как приступить к их выкручиванию следует при помощи пассатижей снять с рабочего цилиндра пружину, а затем можно выкручивать и болты — обрати внимание на фото

Новый шланг сцепления лучше сразу же вкрутить в новый рабочий цилиндр, залезть под машину, просунув сквозь вилку коробки передач штуцер рабочего цилиндра, закрепить сам цилиндр на болты и отрегулировать регулировочными болтами на штуцере свободный ход вилки в 1см.

После остается установить новую металлическую трубку, или же старую ( если она осталась невредимой) вкрутить в новый шланг. После того шланг будет просунут сквозь металлическую пластину — его обязательно следует законтрить скобой. Теперь остается установить на старое место расширительный бачок, залить жидкость в бачок и прокачать сцепление.

Со второго раза замена шланга сцепления будет занимать не более часа, даже при условии отсоединения и замены

дополнительных деталей.

Прокачка сцепления осуществляется следующим способом. В бачок заливается жидкость, помощник резкими нажатиями на педаль сцепления — прокачивает его. После серии резких качков педалью, помощник удерживает педаль в зажатом положении, а ты резко открываешь штуцер рабочего цилиндра и резко его закрываешь. При этом, через штуцер рабочего цилиндра вместе с жидкостью будет выходить и воздух. Процедуру следует проводить до тех пор, пока педаль не станет максимально жесткой.

Заведи машину и прогрей двигатель до рабочей температуры, попробуй тронуться без газа, на ровной дороге правильно отрегулированное сцепление должно позволять потихоньку трогаться без газа, но при этом на второй машине машина не должна ехать с не нажатой педалью газа. Если машина не трогается, или слышны небольшие посторонние звуки при не нажатой педали сцепления — следует немножко подтянуть сцепление.

Другие статьи на autobelyavcev.ru

Краз 6510

Краз 255

Ниже вы можете оставить свой отзыв по замене шланга сцепления ВАЗ 2101- ВАЗ 2107.

Установка ремкомплекта своими руками (пошагово)

На первом этапе разобраться с тем, каким образом снять цилиндр с автомобиля. Наиболее часто эта деталь находится непосредственно сразу за педалью сцепления и не требует особых навыков по ее демонтажу. Однако изучить конструкцию автомобиля все же следует.

После того как определились с местоположением цилиндра следует отсоединить все шланги и трубки, которые подходят к нему, после чего открутить их и заткнуть при помощи специальных затычек. Это позволит избавить систему от вытекания большого количества гидравлической жидкости. Далее откручивается сам цилиндр от корпуса автомобиля и таким образом он демонтируется. Приступить к разборке главного цилиндра следует аккуратно, чтобы не нанести дополнительные повреждений. И несмотря на минимальное количество деталей из которых состоит цилиндр, рекомендуется наличие минимального опыта ремонтных работ автомобиля.

Во время демонтажа и разборке этой детали автомобиля рекомендуется запоминать каждую производимую операцию, потому как сборка будет происходит точно в обратном порядке. Также рекомендуется производить записи поэтапных работ, или же делать пошагово фотоснимки всего процесса. Это спасет от возможных возникших ошибок.

Когда цилиндр полностью снят с автомобиля, его необходимо аккуратно разобрать и делать это рекомендуется на светлом и чистом рабочем месте. Для этого необходимо открутить фиксирующий болт в его передней части, после чего вытащить все детали и тщательно промыть их при помощи тормозной жидкости. Использование каких-либо других жидкостей — бензин, ацетон, растворитель и т.д., категорически запрещено. Промыть в тормозухе необходимо и все детали из ремкомплекта перед их заменой.

Когда главный цилиндр полностью разобран, смело можно приступать к визуальному осмотру состояния всех деталей, которые уже были вымыты в тормозной жидкости и высушены. Сперва следует осмотреть поршень, толкатель и внутренние стенки цилиндра. Поскольку именно на них наиболее часто образовывается коррозия. Для устранения подобной проблемы следует тщательно, но аккуратно прочистить мелкодисперсной наждачной бумагой. Однако, если на поверхности коррозия оставила глубокие повреждения, то рекомендуется задуматься о полной замене отдельных частей конструкции либо всего цилиндра. Поскольку это может в ближайшее время проявиться в качестве нарушения герметизации гидравлической системы.

Далее следует осмотреть все уплотнительные части цилиндра, в случае обнаружение каких-либо миниатюрных повреждений понадобиться обязательная замена на детали из ремкомплекта. Даже в том случае, если самые мелкие повреждения визуально не заметно, они могут пропускать гидравлическую жидкость при малейшем увеличении давления.

Когда все детали из ремкомплекта были установлены вместо отработанных, необходимо установить главный цилиндр сцепления в обратном порядке его снятию. Далее прокачивается система дабы избежать ее завоздушенности.

Методы проверки ведущего цилиндра

Проверка на наличие утечек

Для проверки ведущего цилиндра на наличие утечек можно визуально осмотреть его на наличие следов масла или иных жидкостей на поверхности. Если такие следы имеются, необходимо заменить уплотнительные кольца и провести проверку работоспособности после ремонта.

Также можно прокачать систему сцепления и наблюдать за поведением жидкости в цилиндре. Если уровень жидкости падает, значит, где-то есть утечка, и необходимо проверять каждое уплотнительное кольцо отдельно.

Проверка на перегрев

Если сбои в работе сцепления возникают после длительных поездок или при работе в условиях повышенной температуры, следует провести проверку на перегрев устройства. Для этой цели нужно визуально проверить состояние жидкости в цилиндре и провести замер температуры при работе.

Проверка рабочего хода цилиндра

Для проверки рабочего хода ведущего цилиндра необходимо отсоединить его от клапана сцепления и аккуратно выдвинуть его до полного выдвига. Затем необходимо оценить, как легко цилиндр двигается в своем корпусе и вернуть его в исходное состояние. Если движение цилиндра трудное или возникают заминки, следует проверить и почистить все элементы системы сцепления, где возможно.

Как проверить сцепление на машине

Для детальной диагностики элементов системы сцепления необходимо дополнительное оборудование и зачастую их демонтаж. Однако перед тем как перейти к этим сложным процедурам можно просто и достаточно эффективно проверить сцепление и убедиться, в том, что оно вышло из строя или нет не снимая коробки. Для этого существует четыре несложных способа.

Проверка на 4 скорости

Для автомобилей с механической трансмиссией существует один простой метод, с помощью которого можно убедиться, что сцепление МКПП частично вышло из строя. Достаточно показаний штатных спидометра и тахометра автомобиля, расположенных на приборной панели.

Перед проверкой необходимо найти ровный участок дороги с гладким покрытием длиной около одного километра. По ней нужно будет проехаться на машине. Алгоритм проверки пробуксовки сцепления следующий:

• разогнаться на автомобиле до четвертой передачи и скорости около 60 км/ч;
• после этого прекратить разгон, убрать ногу с педали газа и дать машине сбавлять обороты;
• когда машина начнет «захлебываться», или приблизительно на скорости 40 км/ч резко дать газу;
• в момент разгона необходимо внимательно следить за показаниями спидометра и тахометра.

При исправном сцеплении стрелки двух указанных приборов будут двигаться вправо синхронно. То есть, с увеличением оборотов двигателя будет увеличиваться и скорость автомобиля, инерционность будет минимальна и обусловлена лишь техническими характеристиками двигателя (его мощностью и массой машины).

В случае, если диски сцепления значительно изношены, то в момент нажатия на педаль газа будет иметь место резкое увеличение оборотов двигателя и его мощности, которая, однако, не будет передаваться на колеса. Это означает, что скорость будет повышаться очень медленно. Это будет выражается в том, что стрелки спидометра и тахометра двигаются вправо не синхронно. Кроме этого, в момент резкого увеличения оборотов мотора из него будет слышен свист.

Проверка на ручном тормозе

Представленный метод проверки можно выполнять лишь в случае, если должным образом отрегулирован ручной (стояночный) тормоз. Он должен быть хорошо настроен и четко фиксировать задние колеса. Алгоритм проверки состояния сцепления будет следующим:

• установить машину на ручной тормоз;
• запустить двигатель;
• нажать педаль сцепления и включить третью или четвертую передачу;
• попытаться тронуться, то есть, нажать педаль газа и отпустить педаль сцепления.

Если при этом двигатель дернется и заглохнет — значит, со сцеплением все в порядке. Если же двигатель будет работать, то налицо износ дисков сцепления. Диски восстановлению не подлежат и необходима либо регулировка их положения либо полная замена всего комплекта.

Внешние признаки

Об исправности сцепления также косвенно можно судить и просто при движении автомобиля, в частности, в гору или под нагрузкой. Если сцепление пробуксовывает, то велика вероятность появления запаха гари в салоне, который будет исходит от корзины сцепления. Другой косвенный признак — потеря динамических характеристик машины при разгоне и/или при движении вгору.

Сцепление «ведет»

Как указывалось выше, выражение «ведет» означает, что ведущий и ведомый диски сцепления не расходятся полностью при выжимании педали. Как правило, это сопровождается проблемами при включении/переключении передач в МКПП. Параллельно из коробки передач слышатся неприятные скрипящие звуки и скрежет. Проверка сцепления в данном случае будет выполняться по следующему алгоритму:

• запустить двигатель и дать ему работать на холостых оборотах;
• полностью выжать педаль сцепления;
• включить первую передачу.

Если рычаг включения передач без проблем устанавливается в соответствующее посадочное место, процедура не занимает много усилий и не сопровождается скрежетом — значит, сцепление не «ведет». В противном случае имеет место ситуация, когда диск не отцепляется от маховика, что приводит к описанным выше проблемам

Обратите внимание, что такая поломка может привести к полному выходу из строя не только сцепления, но и привести к неисправности коробки передач. Устранить описанную поломку можно прокачкой гидравлики либо регулировкой педали сцепления

Типы главных цилиндров сцепления

Все ГЦС имеют принципиально одинаковую конструкцию и принцип работы, но делятся на несколько разновидностей по расположению и конструкции бачка с рабочей жидкостью, по количеству поршней и по общей конструкции корпуса.

По расположению и конструкции бачка цилиндры бывают:

• С интегрированным резервуаром для рабочей жидкости и вынесенным бачком;
• С вынесенным бачком;
• С бачком, расположенным на корпусе цилиндра.

ГЦС первого типа — это устаревшая конструкция, которая сегодня используется нечасто. Такой механизм устанавливается вертикально или под некоторым углом, в его верхней части расположен резервуар с рабочей жидкостью, запас которой пополняется из выносного бачка. Цилиндры второго и третьего типа — это уже более современные устройства, в одном из них бачок является выносным и связан с цилиндром посредством шланга, а в другом бачок установлен непосредственно на корпусе цилиндра.

По количеству поршней ГЦС бывают:

• С одним поршнем;
• С двумя поршнями.

В первом случае толкатель связан с одним поршнем, поэтому усилие от педали сцепления передается непосредственно на рабочую жидкость. Во втором случае толкатель связан с промежуточным поршнем, который воздействует на основной поршень и далее на рабочую жидкость.

Наконец, ГЦС могут иметь различные конструктивные особенности, например — на некоторых автомобилях данное устройство выполнено в едином корпусе с главным тормозным цилиндром, также цилиндры могут располагаться вертикально, горизонтально или под некоторым углом, и т.д.
