Момент затяжки болтов гбц приора 16 клапанов

Ваз 2108 -99

ВАЗ 2109-08 порядок сборки головки цилиндров

Монтаж головки блока цилиндров Толкатель клапана с установленной регулировочной шайбой. положение кулачков первого цилиндра при монтаже распределительного вала на опоры головки блока.

Перед монтажом распределительного вала подложите под головку блока деревянные подкладки, чтобы избежать дефекты клапанов.

В качестве запасных звеньев поставляются уплотнительные прокладки впускной трубы и выпускного коллектора, изготовленные из материала разной толщины, следовательно при монтаже новых прокладок проверьте, чтобы их толщина была одинакова.

Не закручивайте свечи слишком сильно, так как в изоляторе свечи могут исправлять трещины. Момент затяжки свечей 31-39 Н·м (3,1-3,9 кгс·м).

1. Поставьте опорную шайбу (тарелку) пружин клапана. 2. Напрессуйте с помощью оправки маслоотражательный колпачок на направляющую втулку клапана (на фотографии оправка не показана). 3. Смажьте моторным маслом вал клапана и введите его в направляющую втулку соответствующего цилиндра (по меткам, нанесенным при разборке).

4. Подложите под клапан подходящий упор. 5. Переверните головку блока и введите внутреннюю и наружную пружины клапана. 6. Поставьте на пружины тарелку пружин клапана. 7. Поставьте инструмент для сжатия пружин клапанов 8. Для комфорта установки приклейте консистентной смазкой сухарь к тонкой отвертке. Сдавите пружины клапана приспособлением, чтобы освободить проточки под сухарь на стержне клапана. Введите сухарь в проточки. 9. Таким же образом введите второй сухарь и, постепенно ослабляя нажим на ручку приспособления, разожмите клапанные пружины, чтобы сухари вошли в проем тарелки пружин клапанов. Демонтируйте инструмент. Аналогичным образом поставьте остальные клапаны. 10. Простучите молотком через металлический вал по торцам стержней каждого из клапанов, чтобы сухари встали на область. 11. Введите регулировочные шайбы в толкатели в соответствии с метками, сделанными при разборке. Шайбы вставляются в толкатель той стороной, где выгравировано значение толщины шайбы. 12. Смажьте моторным маслом и поставьте толкатели в соответствующие цилиндры (по меткам, сделанным при разборке). 13. Смажьте опоры распределительного вала в головке блока и регулировочные шайбы толкателей моторным маслом (см. примечание). Замечание

Перед монтажом распределительного вала смажьте все опоры моторным маслом. 14. Поставьте распределительный вал на опоры так, чтобы пара кулачка первого цилиндра были направлены вверх. При этом кулачок привода топливного насоса обязан быть со стороны шпилек крепления распределителя зажигания. 15. Смажьте шейки и кулачки распределительного вала моторным маслом. 16. Наложите тонкий покрытие герметика на плоскость головки, сопрягающейся с корпусами подшипников в зоне крайних опор распредвала 17. Смажьте моторным маслом опоры распределительного вала в корпусах подшипников. 18. Поставьте корпуса подшипников на головку блока и зажмите гайки их крепления в предписанном порядке моментом 18,7-23,0 Н·м (1,87-2,30 кгс·м). 1 – наружная сторона сальника 2 – рабочая край сальника 3 – шейка распределительного вала

19. Смажьте область посадки сальника в головке блока и на распределительном валу моторным маслом. 20. Сальник распределительного вала устанавливается с помощью особой оправки. При отсутствии оправки насадите сальник на распределительный вал до посадочного места на валу. Далее заостренной палочкой из мягкого дерева аккуратно заправьте рабочую кромку сальника на шейку вала. 21. Аккуратно задвиньте сальник до ограничения. 22. Поставьте на шпильку натяжной ролик и накрутите гайку крепления, не затягивая ее. 23. Заверните датчик температуры охлаждающей жидкости. 24. Поставьте уплотнительные прокладки впускной трубы и выпускного коллектора (см. предупреждение). 25. Поставьте на шпильки впускную трубу. 26. Поставьте на шпильки выпускной коллектор. 27. Заверните девять гаек крепления впускной трубы и выпускного коллектора моментом 21-26 Н·м (2,1-2,6 кгс·м). 28. Поставьте на шпильки патрубок забора теплого воздуха и рым. 29. Заверните гайку крепления патрубка и рыма. 30. Заверните две оставшиеся гайки крепления патрубка. 31. Заверните датчик контрольной лампы аварийного давления масла. 32. Поставьте теплоизоляционный щиток карбюратора на шпильки и заверните две гайки его крепления. 33. Зажмите гайку крепления щитка на штуцере. 34. Заверните свечи зажигания. 35. Поставьте прокладки карбюратора. 36. Поставьте карбюратор на шпильки и заверните четыре гайки его крепления моментом 13-16 Н·м (1,3-1,6 кгс·м). 37. Заверните винт крепления штуцера подогрева карбюратора.

Момент затяжки ГБЦ Лады Приора 16 клапанов

Сам процесс регулировки момента затяжки достаточно прост. Благодаря данной статье и некоторым материалам из Интернета, вы с легкостью сможете справиться с этой задачей. Данная работа не требует предварительного обучения. Нужно лишь один раз попробовать сделать это, и после можно помогать даже своим друзьям, если они попадут в подобную ситуацию. Необходимо соблюдать последовательность и момент 16-клапанного мотора.

Инструменты, которые понадобятся при работе:

в первую очередь нужны ключи;
динамометрический ключ (если его у вас нет, нет необходимости бежать в магазин, можно одолжить на некоторое время);
необходим вороток;
штангенциркуль;
поперечные головки

Затяжка

Выполнить обратную сборку узла, если четко следовать инструкции по демонтажным работам, особых проблем не составит.

Невероятно важным моментом замены прокладки ГБЦ и всех прочих мероприятий, связанных со снятием головки, является правильная регулировка и затяжка болтов.

Подтяжка болтов выполняется строго динамометрическим ключом, который позволит контролировать момент натяжения.

Вот несколько рекомендаций по использованию этого специализированного ключа и проверке текущего состояния натяжения:

Установите держатель в нулевом положении. Это будет говорить о том, что сейчас данные ключа равны моменту исходной позиции;
Посмотрите на показатели динамометрического инструмента при начале затяжки болтов;
Вращайте держатель, следите за показателями;
Если момент не меняется, то крепеж может поддаваться растяжению, что является нормальным явлением. Именно так должно происходить;
Если момент быстро увеличивается, следует достичь движения болта. То есть растяжение держателя малое, нужно стабилизировать.

Золотые правила затяжки

Чтобы правильно осуществить обратную сборку головки блока цилиндров, вам нужно придерживаться золотых правил:

Строго ориентируйтесь на данные по моменту затяжки, соответствующие автомобилю ВАЗ 2109;
Регулировку выполняйте только с помощью динамометрического ключа. Другие инструменты получить нужный результат не позволяют;
Для установки ГБЦ используйте только исправные болты, которые соответствуют требованиям вашего двигателя, установленного на ВАЗ 2109;
Перед работой убедитесь, что держатели находятся в исправном состоянии.

Проверка болтов

Схема затяжки

Помимо соблюдения необходимых моментов затяжения крепежных болтов ГБЦ, здесь требуется соблюдать еще одно правило.

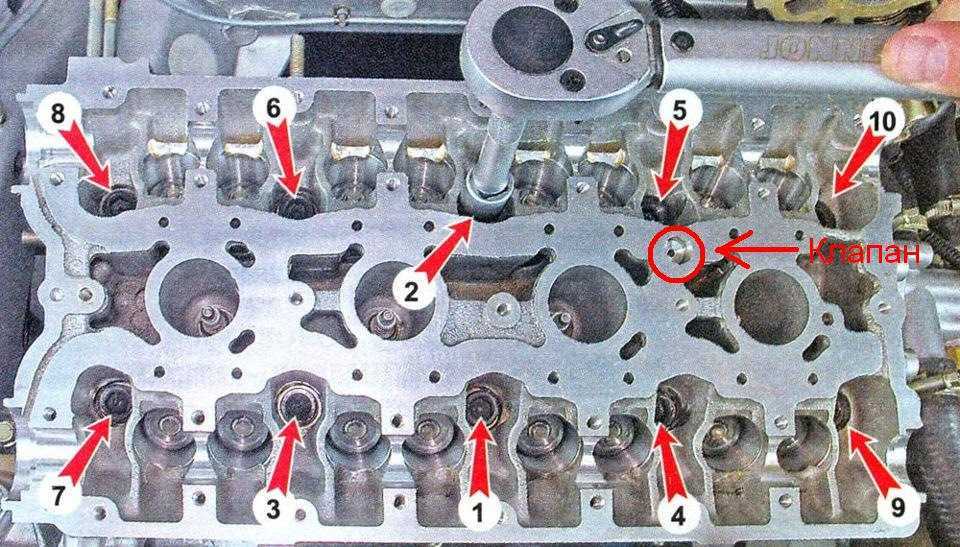

Возвращение болтов на места выполняется строго согласно схеме, приведенной ниже.

Последовательность затяжения

Далее выполняйте работу согласно таблице, и вы все сделаете верно.

Затяжка выполняется в четыре круга, соблюдая последовательность работы с крепежными болтами, указанной в схеме.

Круг затяжки	Ваши действия
Первый круг	Динамометрическим ключом затягиваются все болты согласно схеме с прикладываемым моментом до 2,0 кг/см м
Второй круг	Затяжка по второму кругу выполняется даже по схеме, но момент применяется уже до 8 кг/см м
Третий круг	Каждый болт на третьем круге установки нужно докрутить на 90 градусов
Четвертый круг	Четвертый и завершающий круг затяжки болтов головки блока цилиндров требует повторного закручивания крепежей еще на 90 градусов

Прежде чем следовать инструкции и схеме, убедитесь, что ваши болты соответствуют требованиям. В противном случае даже самая правильная, строго соблюдаемая затяжка не даст никакого результата.

Прокладка головки блока цилиндров на ВАЗ 2109 — достаточно надежный элемент, но ему свойственно терять свои эксплуатационные качества. Для ее замены приходится выполнять далеко не самые простые операции, но игнорировать нарушение целостности прокладки ни в коем случае нельзя. Иначе последствия обернутся дорогостоящим ремонтом, а порой и полной заменой двигателя.

Загрузка …

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения, что у каждой силовой установки существуют свои особенности затяжки ГБЦ, рассмотрим нюансы выполнения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Ряд модификаций ВАЗ-2112 комплектовался двумя типами 16-клапанных силовых установок (заводские индексы — 21120 и 21124). У этих двух моторов, несмотря на некоторые конструктивные особенности, технология затяжки головки блоки идентична.

На этих агрегатах используются растягивающиеся болты длиной 93 мм. При этом допускается повторное использование крепежей, но при одном условии – если их длина не превышает 95 мм (если она больше – их следует заменить). Для крепления головки используется 10 болтов.

Затягивание осуществляется в три подхода:

Болты согласно порядка заворачиваются с усилием 2 кг/м;
Доворачивание на 90 град.;
Повторная дотяжка на 90 град.

Схема протяжки показана ниже.

Между 2-м и 3-м подходом необходимо сделать 20-минутный перерыв.

Поскольку на указанных двигателях используются растягивающиеся болты, дополнительная дотяжка во время эксплуатации авто не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов являются 8-клапанными.

Головка блока на них крепиться 11 болтами, 10 из которых являются основными, а 1 – вспомогательным боковым (устанавливается в боковом выступе).

На этом авто затягивание крепежей также выполняется в три подхода:

10 основных болтов согласно порядку затягиваются с усилием 3,5-4,0 кг/м;
Те же болты дотягиваются с моментом 11,5-12,0 кг/м;
Вспомогательный затягивается с усилием 3,5-4,0 кг/м.

Дополнительная затяжка ГБЦ при эксплуатации ВАЗ-2107 не требуется.

«Самара», 10-е семейство, Приора

На моделях семейства «Самара» (2108-21099), а также ВАЗ 2110-2112 с 8-клапанными агрегатами затяжка уже выполняется в 4 подхода:

Затяжка с усилием 2,0 кг/м;
Дотягивание с моментом 7,5-8,5 кг/м;
Доворот на 90 град.;
Повторное доворачивание на 90 град.

Перерыв между пунктами 3,4 20 минут. Что касается ВАЗ «десятого» семейства, которые укомплектованы 16-клапанными моторами, то у них технология затяжки такая же, как и у ВАЗ-2112 (описано выше). То же касается и Лада Приора, на 8-клапанных агрегатах используется метод с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных – 3 подхода (ВАЗ 2112 с мотором на 16 клапанов).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на «Волгу», согласно технической документации автопроизводителя затягивание болтов головки блока двигателя осуществляется в два подхода:

С усилием 4,0-6,0 кг/м;
С моментом 13,0-14,5 кг/м.

Но многие автовладельцы этого авто отмечают, что такая технология не позволяет качественно притянуть ГБЦ, поэтому они используют методики с большим количество подходов.

Распространенным является перекрестный метод, выполняющийся в 4 этапа и с усилиями:

Последующая дотяжка болтов при эксплуатации на этом двигателе не требуется.

Особенности процесса

У каждого двигателя свой момент, как и схема затяжки штифтов. На показатель этого момента влияют не только тип двигателя, а и другие факторы, которые необходимо знать, если вы решили самостоятельно произвести эту процедуру.

Те самые факторы:

насколько хорошо смазаны отверстия штифтов и само состояние элементов;
качество болтов играет большую роль – плохие или старые могут не пережить затяжку;
если резьба или сам штифт имеют деформации – лучше не затягивать. Потому что через короткий период времени все не соответствующие нормам эксплуатации элементы выйдут из строя.

Самая острая необходимость процедуры натяжения возникает при демонтаже головки блока цилиндра, а также при его повторной установке.

Некоторые автолюбители заворачивают сильно вытянутые болты в 4 этапа. В таком случае на втором шаге момент равен 70-85 Н*м, что абсолютно недопустимо в работе с мотором Лады Приора на 16 клапанов.

Правильная последовательность натяжения ключей очень важна. Только в таком случае головка будет правильно выполнять свои перво- и второстепенные функции.

Перед монтажом необходимо обязательно очистить все резьбовые под втулочные отверстия. Потом все втулки размещаются по местам, а сверху укладывается прокладка. Все металлические элементы должны быть обезжиренными.

Во время установки прокладки не применяются герметики или другие смазочные масла.

Распространенные ошибки

Несмотря на то, что автопроизводители четко указывают порядок и нюансы затяжки ГБЦ, многие автолюбители допускают ошибки при сборке мотора. Самыми распространенными из них являются:

Заливка масла в крепежные отверстия для смазки резьбы (жидкость несжимаема, поэтому залитое масло не даст нормально затянуть головку);
Перетяжка (превышение усилий при затягивании приводит к повреждениям ГБЦ и самих крепежных элементов);
Применение поврежденных или несоответствующих ключей (возможен срыв граней головок болтов, после чего нормально затянуть или выкрутить их будет проблематично);
Использование на замену неподходящих болтов (крепежи с разных двигателей могут отличаться по длине, межвитковому расстоянию резьбы, высотой и диаметром головки);

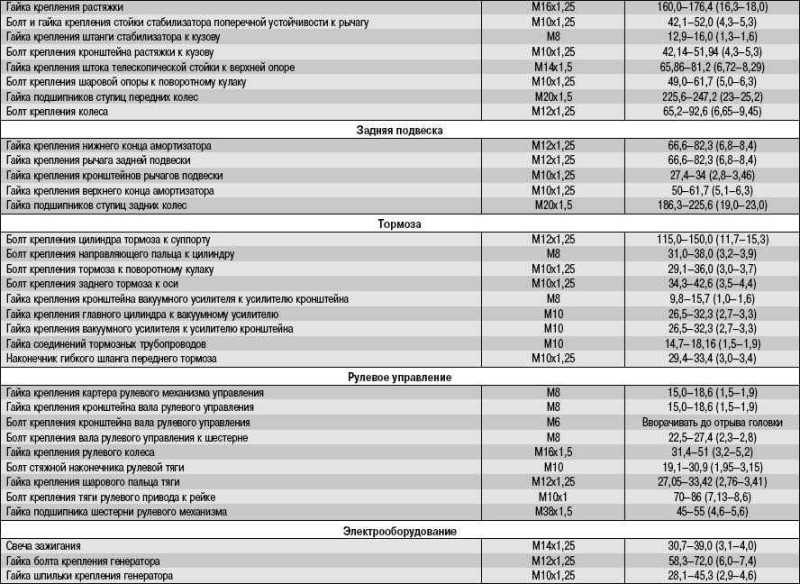

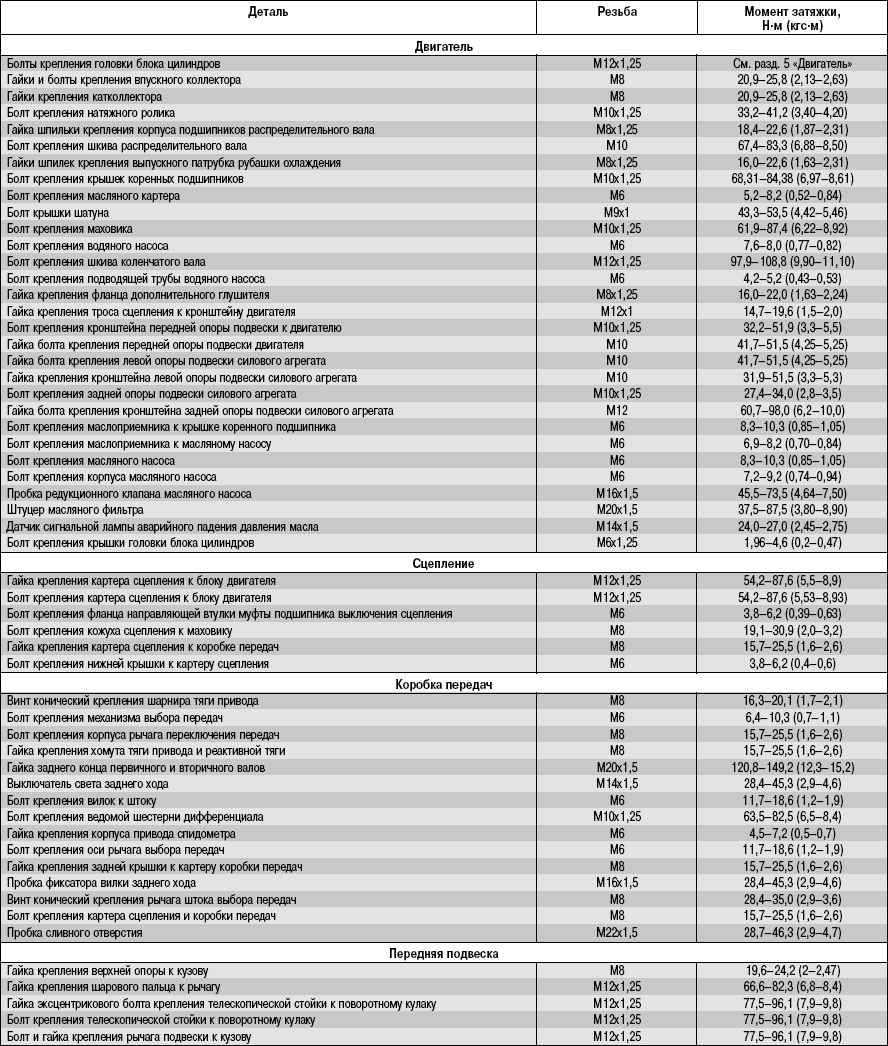

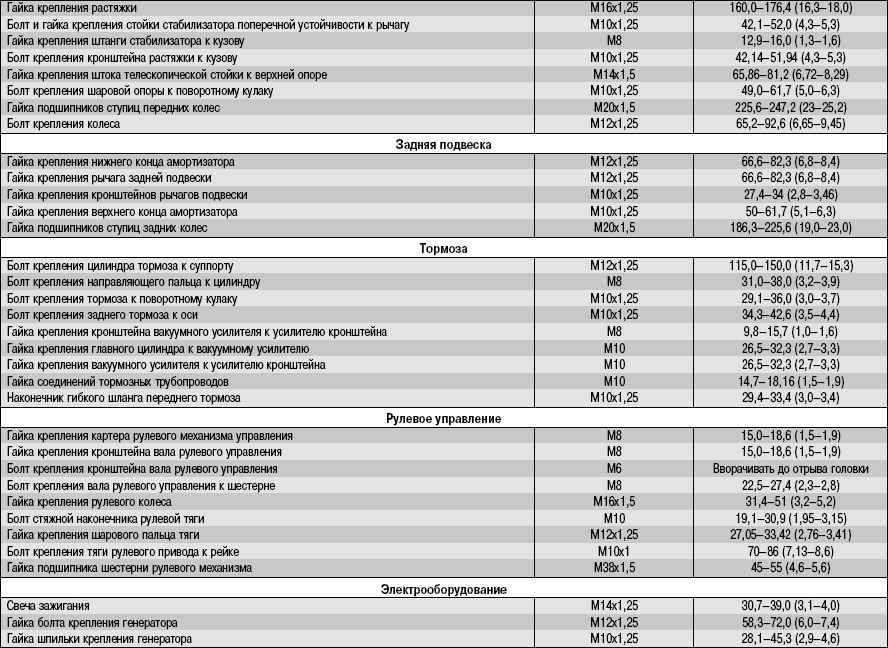

12.1 Приложение: Моменты затяжки резьбовых соединений

Момент затяжки, H*м (кгс*м)

Болты крепления головки блока цилиндров

см. раздел «Двигатель»

Гайка крепления впускной трубы

Гайка крепления натяжного ролика

Гайка крепления корпуса подшипников распределительного вала

Болт крепления шкива распределительного вала

Болт крепления корпуса привода вспомогательных агрегатов

Гайка крепления выпускного патрубка рубашки охлаждения

Болт крепления крышек коренных подшипников

Болт крепления масляного картера

Болт крепления шестерни уравновешивающего вала

Гайка крепления крышки шатуна

Болт крепления маховика

Болт крепления водяного насоса

Болт крепления шкива коленчатого вала

Болт крепления подводящей трубы водяного насоса

Гайка крепления приемной трубы глушителя

Болты крепления кронштейнов передней и задних подвесок силового агрегата

Гайки болтов крепления опор подвески силового агрегата

Гайки крепления кронштейна левой подвески силового агрегата

Болт крепления маслоприемника к крышке коренного подшипника

Болт крепления маслоприемника к насосу

Болт крепления масляного насоса

Болт крепления корпуса масляного насоса

Пробка редукционного клапана масляного насоса

Штуцер масляного фильтра

Гайки крепления карбюратора

Момент затяжки, H*м (кгс*м)

Болт крепления картера сцепления к блоку цилиндров двигателя

Болт крепления крышки картера сцепления

Гайка крепления картера сцепления к картеру коробки передач

Болт крепления сцепления к маховику

Момент затяжки, H*м (кгс*м)

Болт крепления шарнира на штоке выбора передач

Болт крепления механизма выбора передач

Гайка крепления хомута тяги привода переключения передач

Гайка заднего конца первичного и вторичного валов

Выключатель света заднего хода

Болт крепления вилки включения передач к штоку

Гайка крепления реактивной тяги к силовому агрегату

Гайка крепления привода спидометра

Гайка крепления обоймы шаровой опоры

Болт крепления оси рычага выбора передач

Гайка крепления задней крышки картера

Крепление рычага выбора передач на штоке

Гайка крепления коробки передач к картеру сцепления

Пробка сливного отверстия

Опора вилки выключения сцепления

Болт крепления направляющей втулки подшипника выключения сцепления

Момент затяжки, H*м (кгс*м)

Гайка крепления верхней опоры к кузову

Гайка крепления шаровой опоры к рычагу подвески

Болт крепления шаровой опоры к поворотному кулаку

Гайка крепления рычага к подрамнику

Гайка крепления растяжки к рычагу

Гайка корпуса телескопической стойки

Гайка крепления растяжки к подрамнику

Гайка крепления стабилизатора к рычагу

Гайка крепления стабилизатора к подрамнику

Гайка крепления штока телескопической стойки к верхней опоре

Гайка крепления стойки к поворотному кулаку

Гайка крепления левого лонжерона подрамника

Болт крепления подрамника к кузову

Момент затяжки, H*м (кгс*м)

Гайка хомута крепления картера рулевого механизма

Гайка крепления кронштейна вала рулевого управления

Болт крепления вала рулевого управления к шестерне

Гайка крепления рулевого колеса

Контргайка наружного наконечника тяги рулевого привода

Болт крепления соединителя к подрамнику

Гайка шарового пальца рулевой тяги

Болт крепления колесного цилиндра к щиту тормоза

Гайка крепления ступицы переднего колеса

Болт крепления направляющей колодок к поворотному кулаку

Болт крепления суппорта к направляющему пальцу

Болт крепления заднего тормоза к оси

Гайка крепления главного цилиндра к вакуумному усилителю

Гайка крепления вакуумного усилителя к щиту передка

Гайка крепления регулятора давления к кузову

Болт рычага ручного привода колодок

Момент затяжки, H*м (кгс*м)

Гайка крепления нижнего конца амортизатора

Гайка крепления рычага задней подвески

Гайка крепления левого кронштейна рычага подвески

Гайка крепления штока амортизатора

Гайка крепления колеса

Болт крепления оси колеса к рычагу подвески

Момент затяжки, H*м (кгс*м)

Гайка болта крепления генератора к кронштейну

Гайка шпильки крепления генератора к регулировочной планке

Болт крепления стартера

1. Приведенные значения моментов можно округлять до десятых долей в пределах допуска.

2. Болты крепления головки блока цилиндров необходимо затягивать в четыре приема:

1 – моментом 20 Н·м (2 кгс·м); 2 – моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м); 3 – довернуть на 90°; 4 – снова довернуть на 90°.

3. Для остальных резьбовых соединений применяйте следующие моменты затяжки, Н·м (кгс·м):

М6 . 6–8 (0,6–0,8); М8 . 14–18 (1,4–1,8); М10 . 28–36 (2,8–3,6); М12 . 50–62 (5,0–6,2).

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Интересное видео о шатунах «Приоры»:

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется приложение 1. моменты затяжки резьбовых соединений, н·м ВАЗ 2170 Приора, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как приложение 1. моменты затяжки резьбовых соединений, н·м ВАЗ 2170 Приора имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Замена прокладки головки блока ВАЗ-2170 Приора часть 2

7 30. …снимите шкивы…31. …и извлеките шпонки из пазов хвостовиков валов. Полезный совет

Для удерживания от проворачивания распределительных валов при выворачивании болтов крепления зубчатых шкивов распределительных валов рекомендуем пользоваться приспособлением, показанным на фото.

Примечание

У шкивов впускного и выпускного распределительных валов одинаковые посадочные размеры, но на шкиве впускного распределительного вала закреплен диск, обеспечивающий работу датчика фаз.32. Вывернув ключом «на 15» болт крепления, снимите натяжной ролик. Примечание

Обратите внимание на то, что под роликом установлено дистанционное кольцо.33. Вывернув ключом «на 15» болт крепления, снимите опорный ролик.34

Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма…35. …и снимите крышку. Рис. 5.6. Порядок затяжки болтов крепления головки блока цилиндров 36

Вывернув ключом «на 15» болт крепления, снимите опорный ролик.34. Выверните ключом «на 10» пять болтов крепления задней защитной крышки ремня привода газораспределительного механизма…35. …и снимите крышку. Рис. 5.6. Порядок затяжки болтов крепления головки блока цилиндров 36.

Выверните шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров в порядке, обратном затяжке (рис. 5.6)…37. …и снимите головку блока с двигателя. Предупреждение Не забивайте отвертку или другие инструменты между головкой и блоком цилиндров. Полезные советы Снимать головку блока цилиндров удобнее с помощником, так как она довольно тяжелая.38.

Снимите прокладку головки блока. Примечание

Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Болты, длина которых (без учета высоты головки) превышает 98 мм, замените новыми. Перед установкой головки блока смажьте болты тонким слоем моторного масла.39.

Проверьте наличие двух установочных втулок в гнездах крайних отверстий блока цилиндров под болты крепления головки. Если при снятии головки втулки остались в головке или вышли из гнезд блока, запрессуйте их в блок до упора.42. Установите на блок новую прокладку головки. Использование бывшей в употреблении прокладки не допускается.

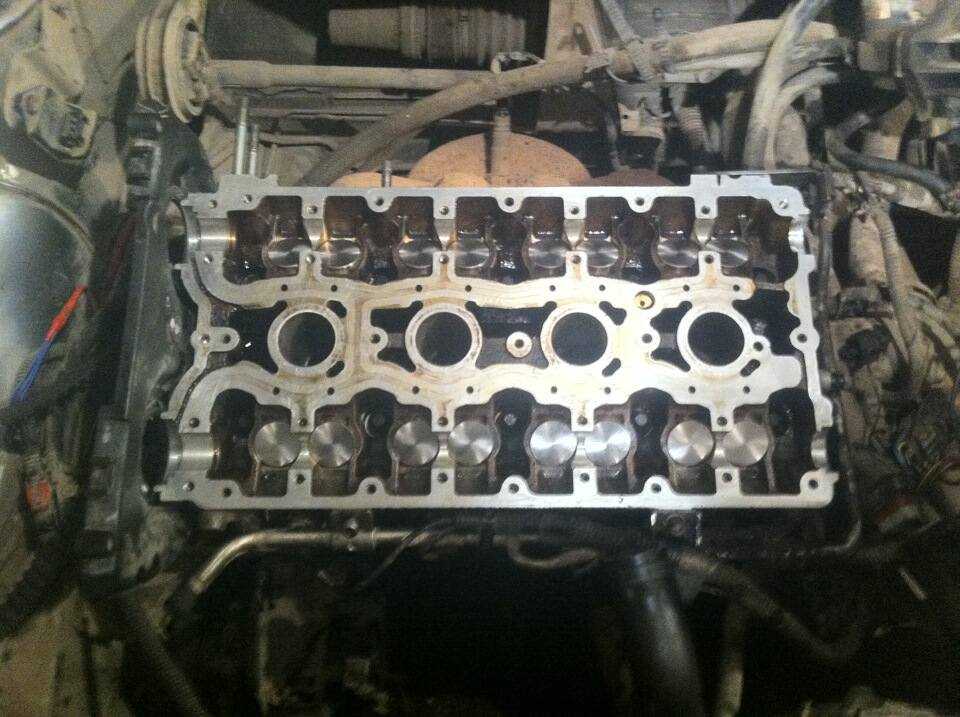

Перед установкой прокладки необходимо удалить масло с привалочных поверхностей блока и его головки. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается. 43. Установите головку на блок, предварительно убедившись, что коленчатый и распределительные валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты).

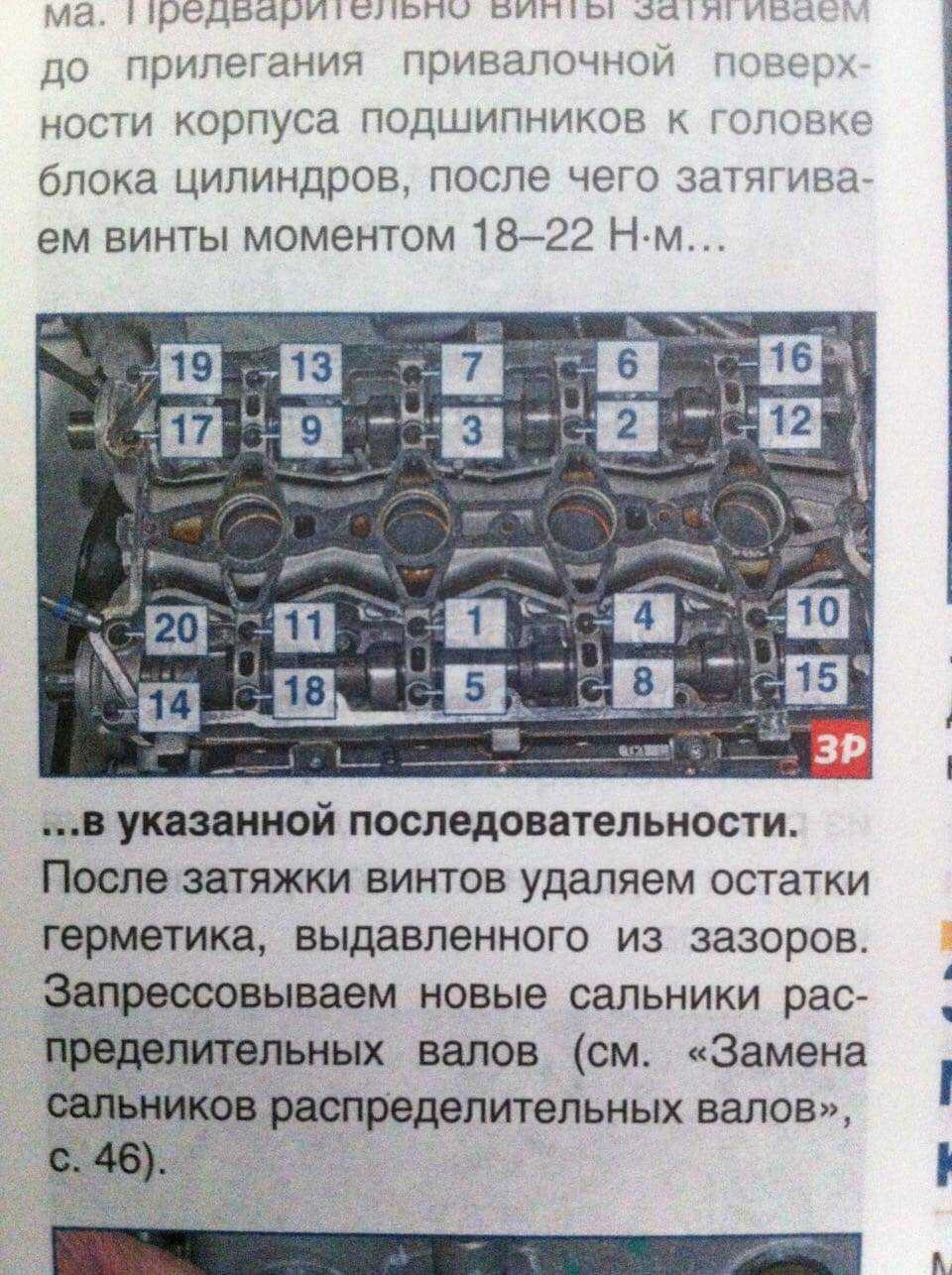

Затяните болты крепления головки блока в последовательности, указанной на рис. 5.6, в четыре этапа: 1-й — моментом 20 Н·м (2 кгс·м); 2-й — моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м); 3-й — доверните болты на 90°; 4-й — окончательно доверните болты на 90°.44. Установите на головку блока снятые детали и подсоедините к ней шланги и провода в порядке, обратном снятию.

«Проверка натяжения ремня привода генератора»). Примечание

Перед установкой крышки головки блока цилиндров нанесите на корпус подшипников распределительного вала герметик «Локтайт-574». Пускать двигатель разрешается не ранее чем через 1 ч после нанесения герметика.

Следующая страница»»»»»»

Идёт загрузка…

Основная

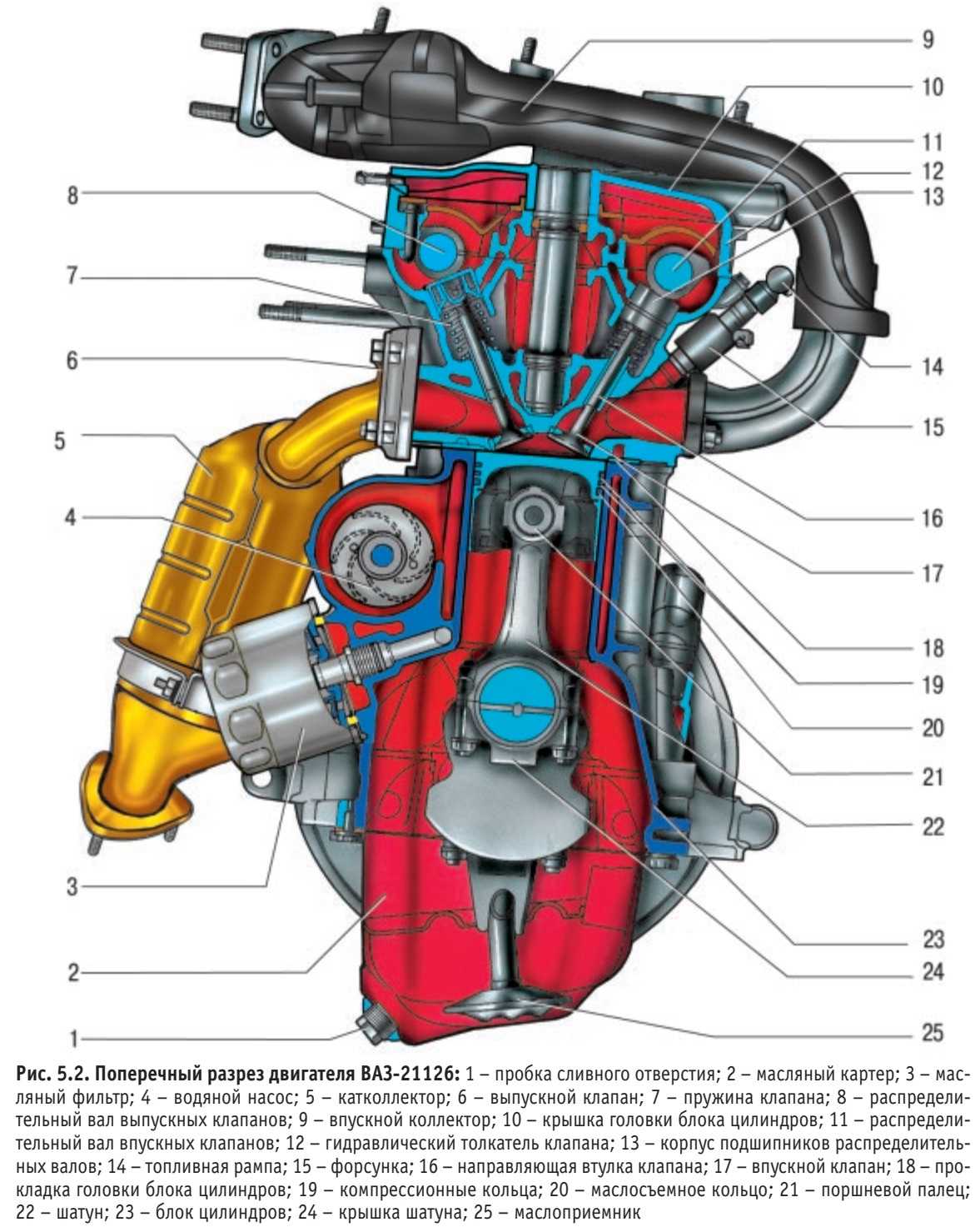

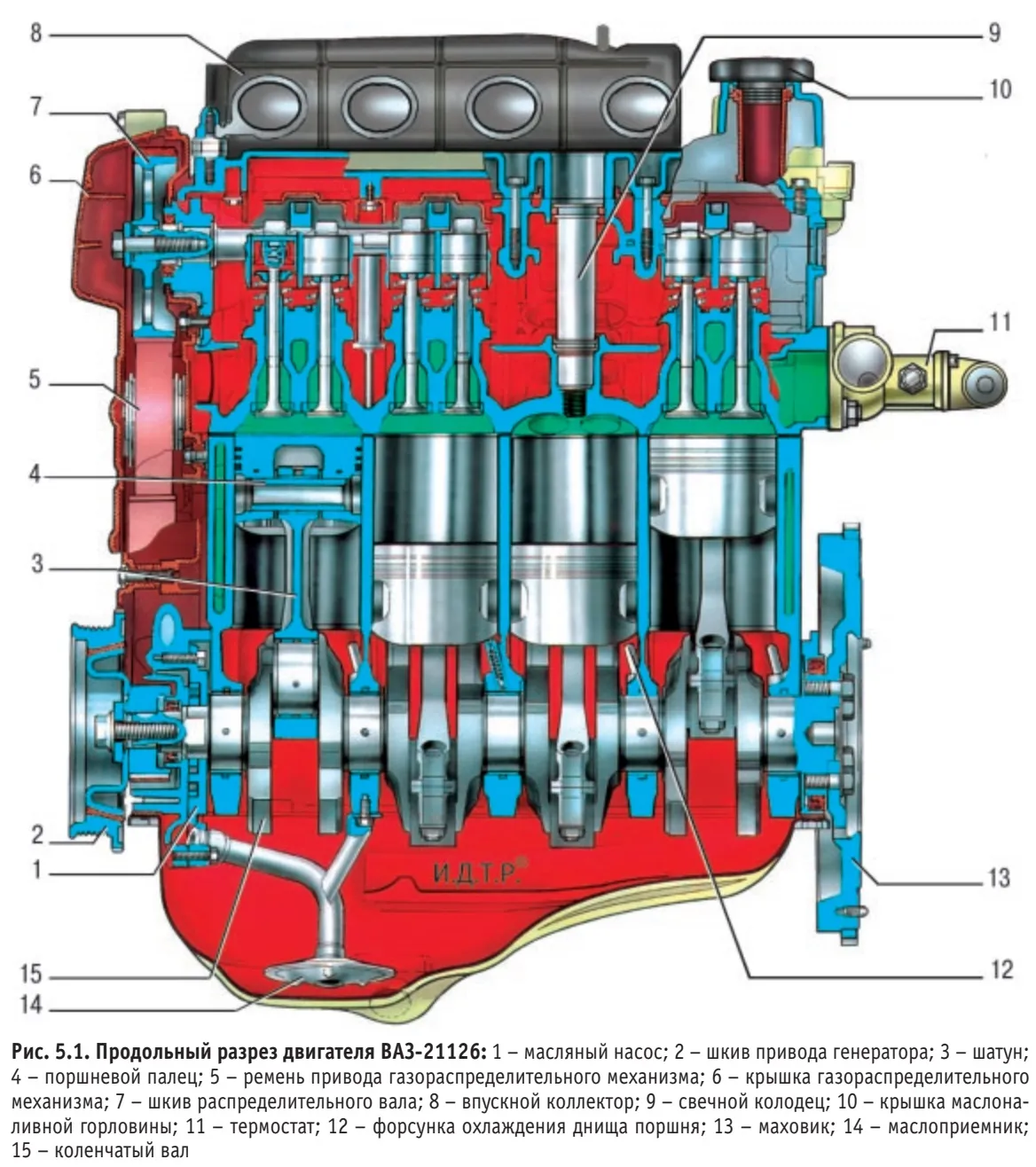

Момент затяжки ВАЗ 21126Основная
Позиция	Резьба	Момент затяжки Н-м (кгс-м)
Болт крышки шатуна	M9x1	43,3-53,5 (4,42-5,46)
Болт крепления крышек коренных подшипников	М10х1,25	68,31-84,38 (6,97-8,61)
Болт крепления натяжного ролика	М10х1,25	33,2-41,2 (3,40-4,20)
Болт крепления шкива коленчатого вала	М12х1,25	97,9-108,8 (9,90-11,10)
Гайки шпилек крепления выпускного патрубка рубашки охлаждения	М8×1,25	16,0-22,6 (1,63-2,31)
Болт крепления масляного картера	M6	5,2-8,2 (0,52-0,84)
Болт крепления маховика	М10х1,25	61,9-87,4 (6,22-8,92)
Болт крепления водяного насоса	M6	7,6-8,0 (0,77-0,82)
Болт крепления подводящей трубы водяного насоса	M6	4,2-5,2 (0,43-0,53)
Гайка крепления фланца дополнительного глушителя	М8х1,25	16,0-22,0 (1,63-2,24)
Гайка крепления троса сцепления к кронштейну двигателя	M12x1	14,7-19,6 (1,5-2,0)
Болт крепления маслоприемника к крышке коренного подшипника	М6	8,3-10,3 (0,85-1,05)
Болт крепления маслоприемника к масляному насосу	М6	6,9-8,2 (0,70-0,84)
Болт крепления масляного насоса	М6	8,3-10,3 (0,85-1,05)
Болт крепления корпуса масляного насоса	M6	7,2-9,2 (0,74-0,94)
Пробка редукционного клапана масляного насоса	М16х1,5	45,5-73,5 (4,64-7,50)
Штуцер масляного фильтра	М20х1,5	37,5-87,5 (3,80-8,90)
Датчик сигнальной лампы аварийного падения давления масла	М14х1,5	24,0-27,0 (2,45-2,75)
Данные взяты из руководства по ремонту Приора
